DMM2650没有二极档一样估测二极管

sandan

这是外壳已成黄皮的日本玩具小台表，外接9V适配器或内置9V电池
没有二极档和导通档
耗电电流在6mA多，内部磁保持动作电流50mA左右（有点搞不懂UT71A换下的9V放这个上几天用下来都不出电池符号，5.8V出符号，71A   DCV档开机4mA多但这电池已不能用了）
200mV和2V档内阻1G吧，
2V档以上都是10M内阻
2V档内阻1G在这些小表中比较少见，对测低压大内阻的比较准确

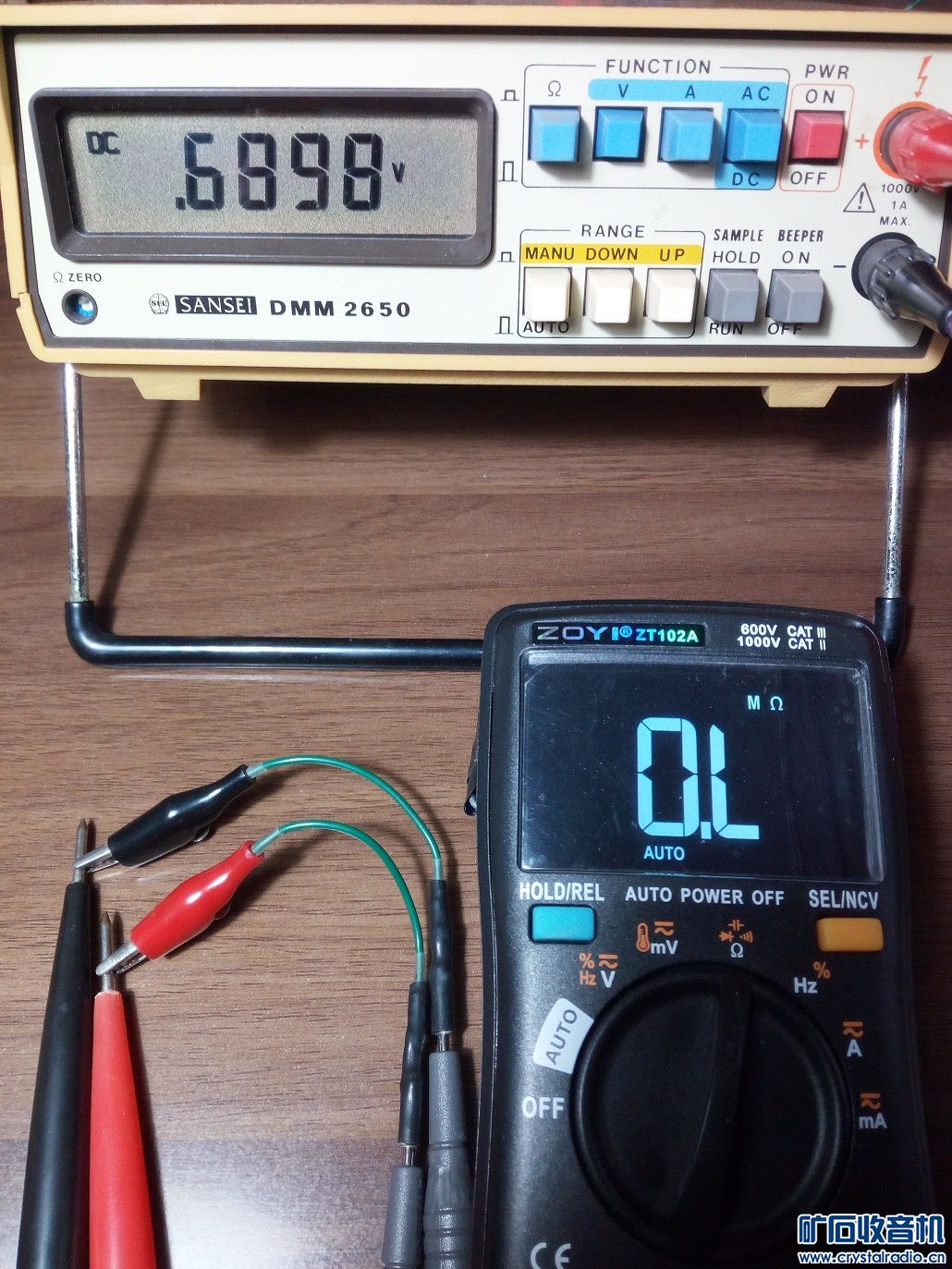

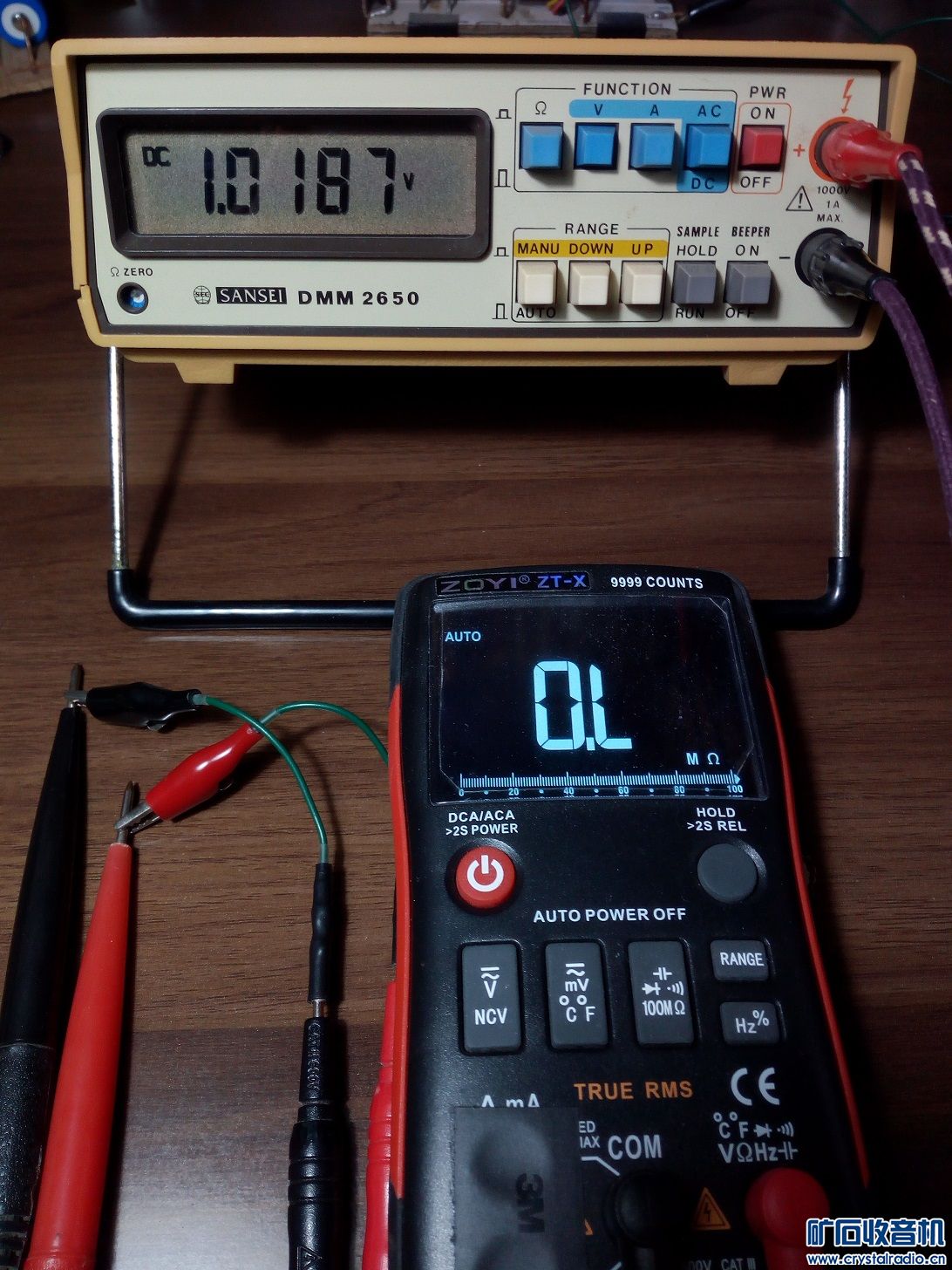

原来测表电阻档开路电压用10M内阻的表一般只能测出一半





现在用2650解决了这个问题





主芯片0660





主芯片7501

它的各量程电阻档全是开路3V 量程内恒流

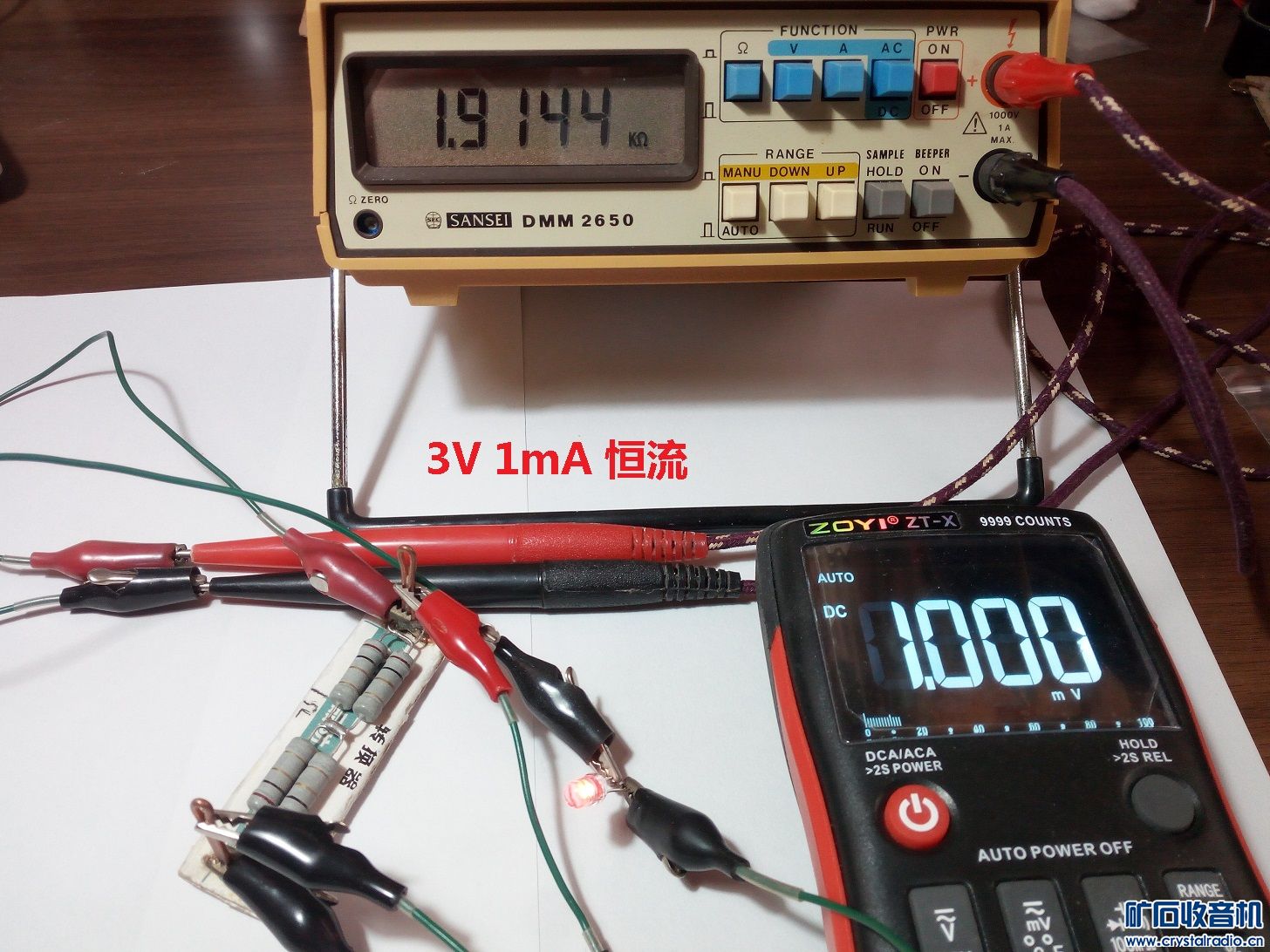

那么这表没有二极档完全可用2K档代替二极档
2K对应2V，1K对应1V

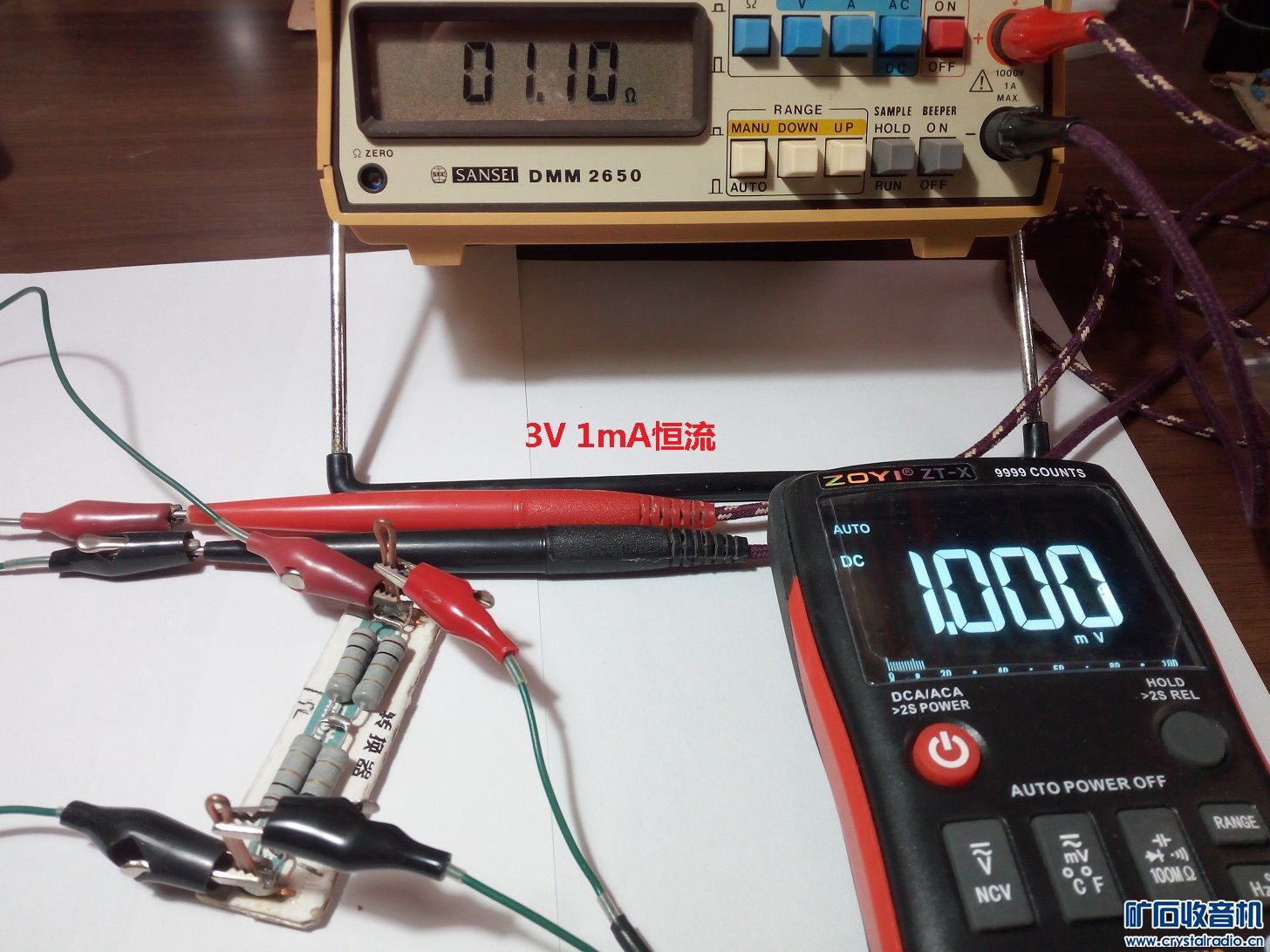

那些喜欢读阻值的人，只有这种全量程内1mA的才符合阻值对应压降










因是全量程恒流，点亮这些发光管都是1mA也是很亮的



因这表的电阻档各档开路电压全是3V， 常见的二极三极管都能搞定

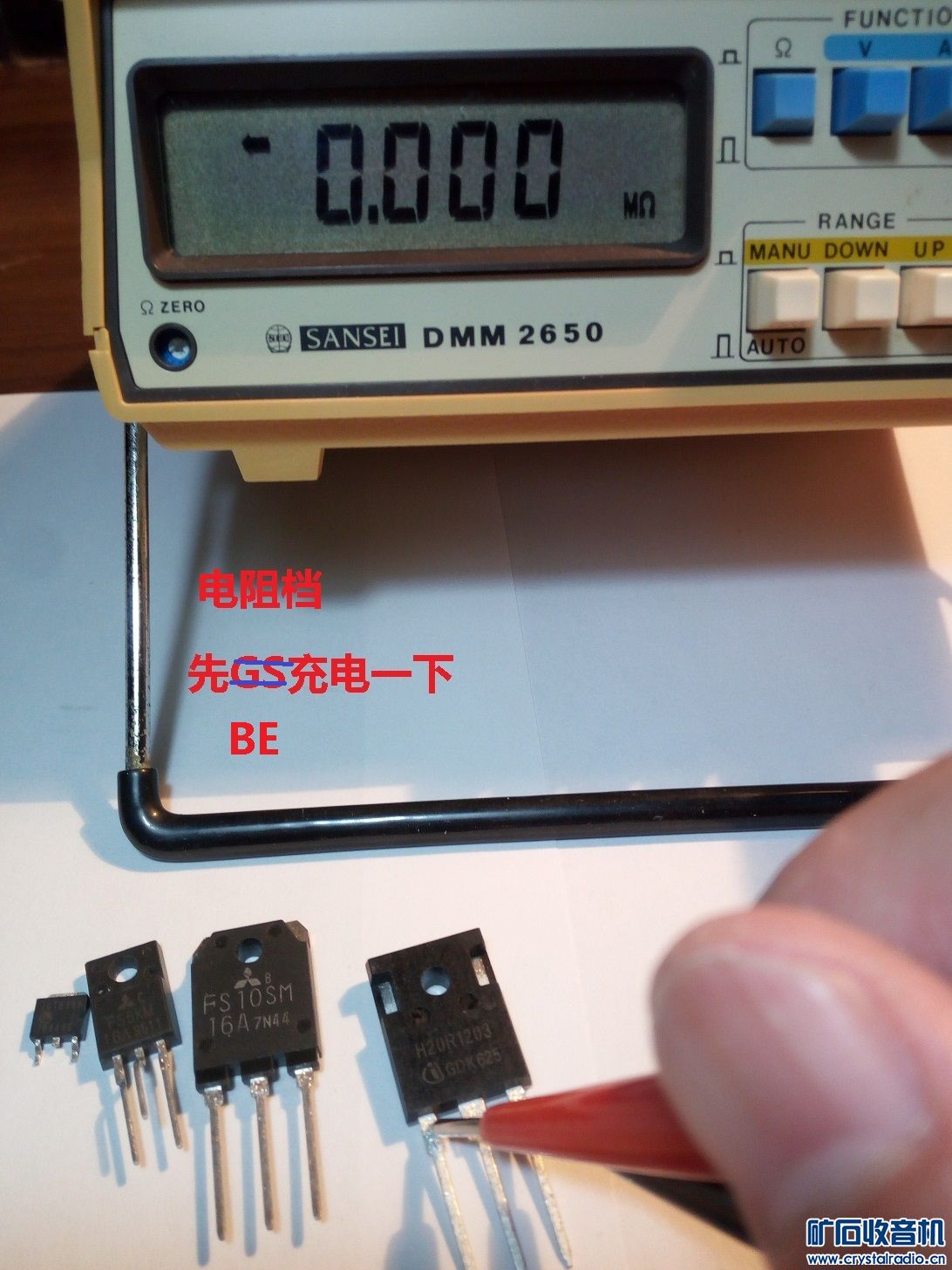

场管也一样搞定
下面的IGBT它一样搞定
（二种万用表估测零件的依据：不短不开）


















DMM2650



Protek223


电阻档OL到0欧大概1.5秒不到，比139C和219等快些，比223要慢不少，尾数会跳一至三个字才稳定。
我对它的速度可以接受。

此表没有导通档会叫是个遗憾，但有１ｍＡ恒流二极档（2K档）是个亮点
电容档也没有，但在那个年代算是不错的
电阻各档全是开路3V，测低压电路，如电子表要留意


补充内容 (2023-8-21 08:54):
此表没有单独导通档，但它有可开可关的呼叫器
每个电阻档可导通报警声（也是有开叫值的，如200欧档是30欧吧）
每个电压和电流档可超量程报警声

sandan

ＩＧＢＴ
指针表能搞定
数字表也能搞定

２８９、８７Ｖ等的电阻档就能搞定

下图的９２０５太普通、台普及了吧
一样搞定

乐在其中

楼主辛苦了。谢谢分享！

washu

200mV和2V档内阻1G吧，
2V档以上都是10M内阻
2V档内阻1G在这些小表中比较少见，对测低压大内阻的比较准确
+++++++++++++++++++++++++++++++++++++++++++

这个表好像是用 7135 的：
http://www.crystalradio.cn/thread-280122-1-1.html


7135 基本量程就是 2V

虽然说 7135 用 LCD 很奇怪，不过可能该表设计时还没有 7129，此外其实 7129 是可以用 2V 基本量程的，但大多数手持表都故意使用了 200mV 量程

washu

这表没有二极档完全可用2K档代替二极档
2K对应2V，1K对应1V
那些喜欢读阻值的人，只有这种全量程内1mA的才符合阻值对应压降


+++++++++++++++++++++++++++++++++++++++++++++

未设计专门的二极管档的台表中 1k 档可作为二极管档是很常见的



尽管并非都如此，但确实很多台表 1k 档是 1mA 恒流源

sandan

washu 发表于 2023-8-20 10:55
这表没有二极档完全可用2K档代替二极档
2K对应2V，1K对应1V
那些喜欢读阻值的人，只有这种全量程内1mA的 ...

老师见识广，手上台表多


我全是低档玩具表，这个如算台表？
那就是我唯一的宝贝
我手持表都不是恒流，只有毫伏档内阻高
看看坛友发帖也用手持表测电阻档开路电压低，当时我只能用个小电容充电后快速估测电压是1V左右。




我估计早期没二极档的大概都可用2K档（1K档，看满量程值）代替


谢谢
学习了

syb888

sandan 发表于 2023-8-20 11:11
老师见识广，手上台表多

sandan老师，这个2650用啥电源呢？

sandan

syb888 发表于 2025-2-19 17:32
sandan老师，这个2650用啥电源呢？

这要说实话

电路我确实外行，你们大家都是我老师

我只是在用东西时比普通人有些感觉吧了，对修电器从小就有爱好

我是凭爱好和使用感觉修东西，不要学我的坏习惯。

syb888

sandan 发表于 2025-2-19 18:00
这要说实话

电路我确实外行，你们大家都是我老师

sandan老师谦虚了，我是问DMM2650这个小台表用啥供电？外接电源？内部电池？

sandan

syb888 发表于 2025-2-19 18:34
sandan老师谦虚了，我是问DMM2650这个小台表用啥供电？外接电源？内部电池？

9V电池，待机电流好像不到10mA 有外接9VDC  3.5插座


但也奇怪
手上的UT71A  DCV档4mA多，ACV档8mA多，可71A都是用好马上关机。
而这个表都没舍得用新电池，都是71A换下的电池放这表上用，每次用完都不随时关机，感觉用的远比71A长（关机电压应该也很低）
而此表内部还有个频繁跳动的磁保持继电器，虽然不耗电，但在动作时电流不小，应改对9V电池不利吧？



抱歉

是我把电源看成你是问我电路

syb888

sandan 发表于 2025-2-19 19:57
9V电池，待机电流好像不到10mA 有外接9VDC  3.5插座

感谢回复！小台表看上去很不错

syb888

sandan 发表于 2025-2-19 19:57
9V电池，待机电流好像不到10mA 有外接9VDC  3.5插座

sandan老师，您有没有校准DMM2650的方法？我也买了一个和您同款的，电压值有些偏高。
