花钱从知网买来的DMM2650的维修资料。

zjs423315 · 发表于 2012-5-23 22:52:56

从坛上收了一个小日本儿SANSEI DMM2650台式万用表，能开机，但是测量不准确，特别是量程转换错乱，，电压档显示同时V和KΩ,电阻档显示MΩ。已经被人严重蹂躏过，6个IC被拆掉后加了IC座子。拿到后接着修，拆掉ICL7135，加座子换新，故障依旧。
基准1.000V可以调整，网络找遍了没有合适的资料，一狠心从知网下载了岑永泰先生的《DMM2650数字复用表的原理和维修(续前)》以及《后续》，本着资料共享的思想，特拿出来大家一起分享。
同时希望各位高手们能够帮我修复这个表，求它的电路图。有的请传来zjs423315@163.com不胜感激！！！

DMM2650数字复用表的原理和维修_续前_.pdf (248.47 KB, 下载次数: 1832)

DMM2650数字复用表的原理和维修（待续）.pdf (124.1 KB, 下载次数: 1896)

DMM2650数字复用表的原理和维修.zip (361.18 KB, 下载次数: 2579)

zjs423315 · 发表于 2012-6-21 13:42:52

轻风掠影发表于 2012-6-21 13:29
本坛的维修资料：http://www.crystalradio.cn/thread-119478-1-1.html

谢谢兄弟，看过了，图就是借他的。我的故障和他的故障不一样。

皋城瑶珄 · 发表于 2012-5-23 23:10:59

搞定没有？别把故障进步扩大咯

zjs423315 · 发表于 2012-5-23 23:15:53

没有搞定，我相信没有扩大故障，因为仅仅是把7135拆掉加了座子，换了个新的而已。

皋城瑶珄 · 发表于 2012-5-23 23:17:00

真的修不好就出掉，免得看它烦心

zjs423315 · 发表于 2012-5-23 23:19:07

皋城瑶珄发表于 2012-5-23 23:17
真的修不好就出掉，免得看它烦心

谢谢兄弟了，不出，拿来练手，顺便学习点知识

Edward · 发表于 2012-5-24 00:31:48

楼主进展如何？

sudo1234 · 发表于 2012-5-24 00:34:28

本坛就有，何必花钱

zjs423315 · 发表于 2012-5-24 10:16:10

sudo1234 发表于 2012-5-24 00:34
本坛就有，何必花钱

兄弟，你有吗？有电路图吗？请传给我好吗？

sudo1234 · 发表于 2012-5-24 11:21:35

zjs423315 发表于 2012-5-24 10:16
兄弟，你有吗？有电路图吗？请传给我好吗？

图没有本坛cosine版主貌似修过也有兄弟修的时候他出过手，自己坛里搜一下、、、或者联系cosine

科达电子 · 发表于 2012-5-24 13:43:18

zjs423315 发表于 2012-5-24 10:16
兄弟，你有吗？有电路图吗？请传给我好吗？

要哪门子电路图我汗个人建议你注重差档位切换和显示主要问题应该在于档位切换部分----量程不准且显示错乱显然是档位切入不正常换7135？换运放？维修思路是在投机取巧结果就是搞的一片邋遢作为一个维修人员应该不盲目先分析先礼后兵先直观后微观先简易而复杂你上去就换大IC 看来不是练手因为你练的就有大件就代换看看的坏习惯练不如不练问题肯定是在档位切换部分如果是开关就换掉试试还差不多是电子开关或单片机的话应该搜集资料从慎下手但维修思路一定要切实别猜猜来猜去就猜OVER了呵呵

zjs423315 · 发表于 2012-5-24 17:54:09

科达电子发表于 2012-5-24 13:43
要哪门子电路图我汗个人建议你注重差档位切换和显示主要问题应该在于档位切换部分----量程不准且显示 ...

多谢前辈指导！！修仪表我不在行，只能靠手头有的配件来代换，就如你所说的想取巧。经过分析比对，按键开关问题较小，因为此机有手动和自动，手动正常，自动就有些乱，切换不正确。但是无论自动手动在电阻档都会同时显示V和KΩ。上家把TL062,066,4053,4071等等都加座子代换过，个人感觉应该是IC1出问题较大。所以就想找点资料，电路图。

zjs423315 · 发表于 2012-5-24 17:56:58

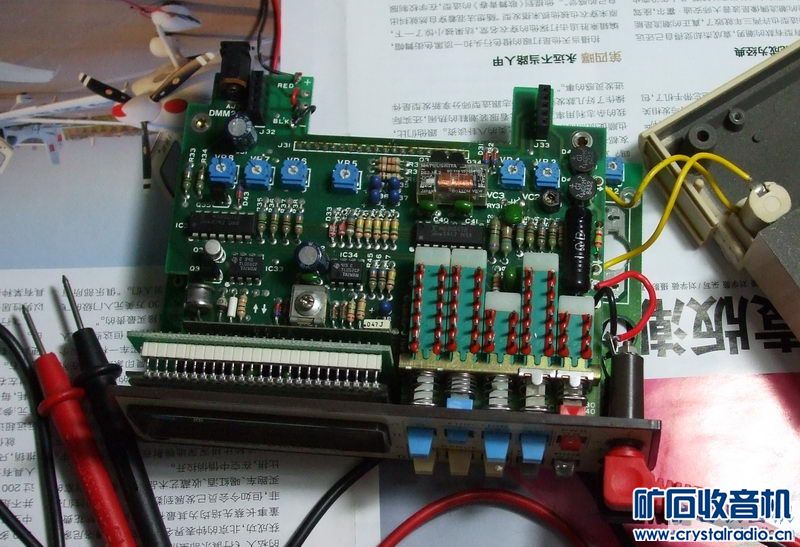

就是这个IC1 SI-201应该是主控，旁边有一个小晶振，找不到资料，求助中

迷电子管 · 发表于 2012-5-24 21:16:50

本帖最后由迷电子管于 2012-5-24 21:18 编辑

估计是显示屏后面的显示屏驱动芯片坏了。我以前修过这毛病。

zjs423315 · 发表于 2012-5-25 11:55:42

迷电子管发表于 2012-5-24 21:16
估计是显示屏后面的显示屏驱动芯片坏了。我以前修过这毛病。

看显示正常的啊。不过按照你的思路我试试。

zjs423315 · 发表于 2012-6-19 17:05:45

DMM2650最新研究中，下面这个图中的SA31是个什么器件？看起来好像黑了，测量正反都不通。谁能指导下？
