压电陶瓷耳机的阻抗

爱鼓捣无线电

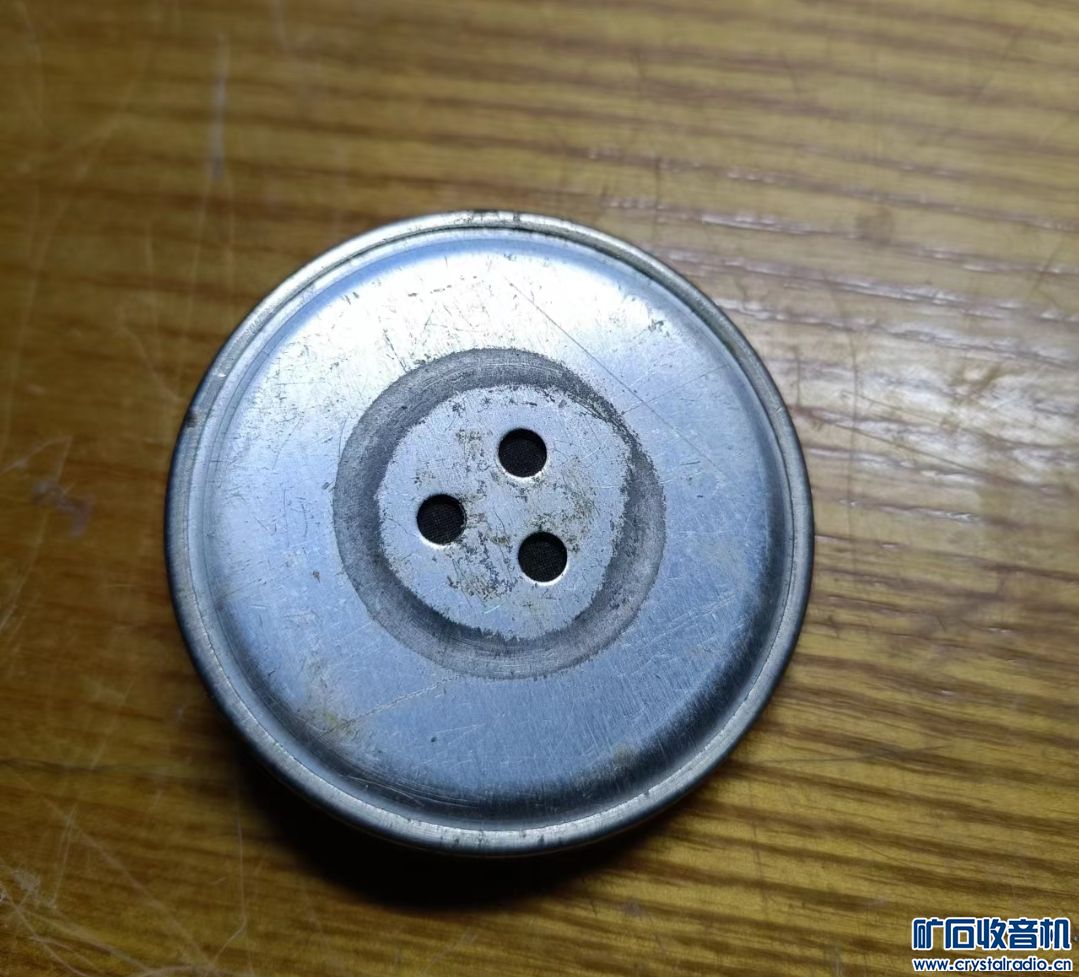

这个是老电话机里的压电陶瓷耳机。灵敏度很好。音质也不错。但是就是不知道具体的交流阻抗是多少。

半壁江山

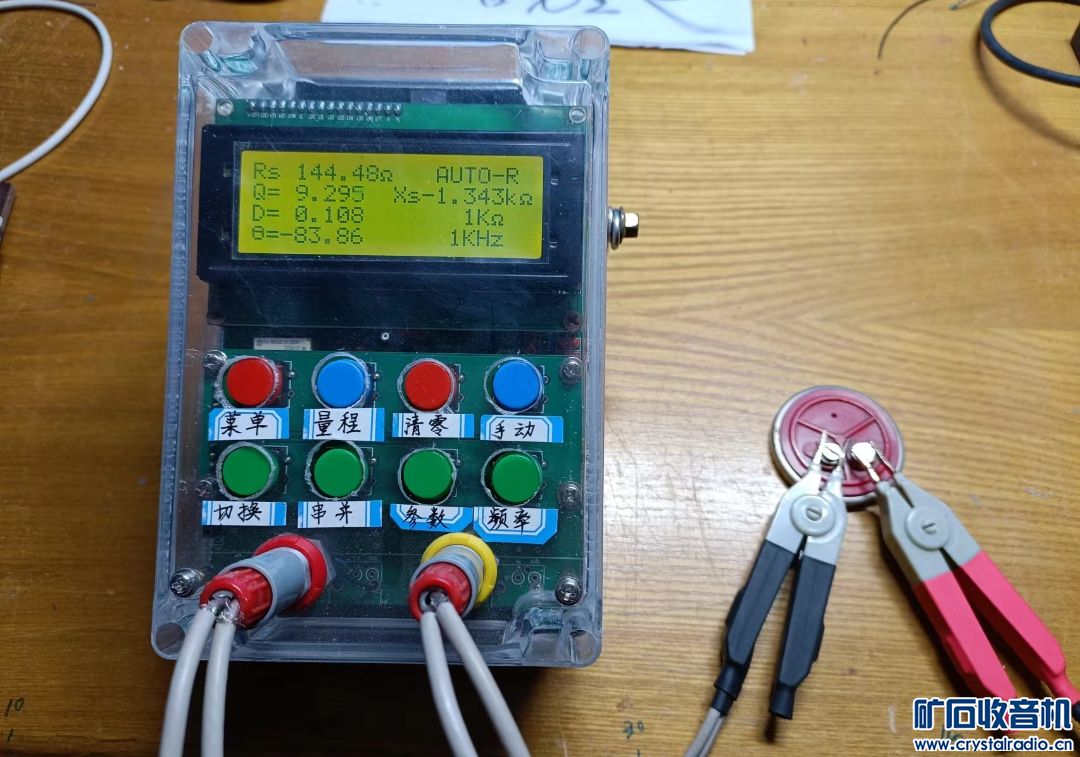

正好我这有个同样的耳机，用电桥测量了一下

爱鼓捣无线电

这是网上找的
压电陶瓷片喇叭的特点是效率高，发音宏亮清晰，灵敏度高，只要加上较小的电压就能发出较大的声音。噪声小，非线性失真小，不怕潮湿，不怕低温，结构简单，价格低廉，经久耐用。不用线圈，不用磁铁，重量轻，体积小，成本低，结构很简单，以它来取代舌簧扬声器，可为国家节约大量有色金属和黑色金属，大大促进了有线广播的普及。特别适合装置矿石收音机，单片压电片陶瓷喇叭在交流1000赫时阻抗为10000欧，功率为0.1瓦. 但从目前来看，频率特性较差，低音频较少，现正在不断改进中，


单片压电片喇叭主要技术参数
1.        工作温度-40～+55度
2.        相对湿度80％(15～25度)
3.        标称功率：0.1VA
4.        交流阻抗：≥10000欧姆
5.        直流电阻：无限大不导通
6.        交流工作电压：20伏，
7.        频率范围：400~4000赫
8.        最低声压：400~4000C/S70分贝
9.        平均声压：≥84分贝
10.        谐波系数：
11.        频响曲线：

经典nn

老电话很多，没拆过

weiwoduxing

它就相当于一个电容，直流阻抗无穷大，所以我最后还是选择了并联。当时买了5CM直径的，以为大的会更响，到手后才发现只是黄铜底大了，里面那个陶瓷片跟4CM还有3CM的一样大，这不是骗人的吗?

as8233639

爱鼓捣无线电 发表于 2023-5-24 07:00
这是网上找的
压电陶瓷片喇叭的特点是效率高，发音宏亮清晰，灵敏度高，只要加上较小的电压就能发出较大 ...

之前曾试过一对这样的耳机，灵敏度确实非常不错

爱鼓捣无线电

weiwoduxing 发表于 2023-5-24 07:53
它就相当于一个电容，直流阻抗无穷大，所以我最后还是选择了并联。当时买了5CM直径的，以为大的会更响，到 ...

我好多年前也在网上购了不少一堆的电陶瓷片。大大小小都有。结果一顿折腾都干不过这个电话里的。

爱鼓捣无线电

半壁江山 发表于 2023-5-24 07:56
正好我这有个同样的耳机，用电桥测量了一下

感谢您的测量。1000赫兹的交流阻抗是1 ko吗？如果是的话用在超高阻收听还得用超高阻抗变压器呀。

爱鼓捣无线电

sunbinkun 发表于 2023-5-24 08:46
以前的电话机耳机就是这种

小时候偷过一两次，是连耳机话筒一起偷的

这事儿小时候我好像也干过了。

gxg0000

爱鼓捣无线电 发表于 2023-5-24 09:20
我好多年前也在网上购了不少一堆的电陶瓷片。大大小小都有。结果一顿折腾都干不过这个电话里的。

灵敏度相当于什么舌簧耳机?

爱鼓捣无线电

gxg0000 发表于 2023-5-24 11:04
灵敏度相当于什么舌簧耳机?

在甲板耳机之下，和091b  shh_1等相当，

可直接用在场管矿机上，不需要加电感或电阻，

半壁江山

爱鼓捣无线电 发表于 2023-5-24 09:22
感谢您的测量。1000赫兹的交流阻抗是1 ko吗？如果是的话用在超高阻收听还得用超高阻抗变压器呀。

您好，正确读值是144欧，一千欧那个是量程

爱鼓捣无线电

半壁江山 发表于 2023-5-24 16:59
您好，正确读值是144欧，一千欧那个是量程

谢谢您回复，阻抗才144欧，这么小啊！
