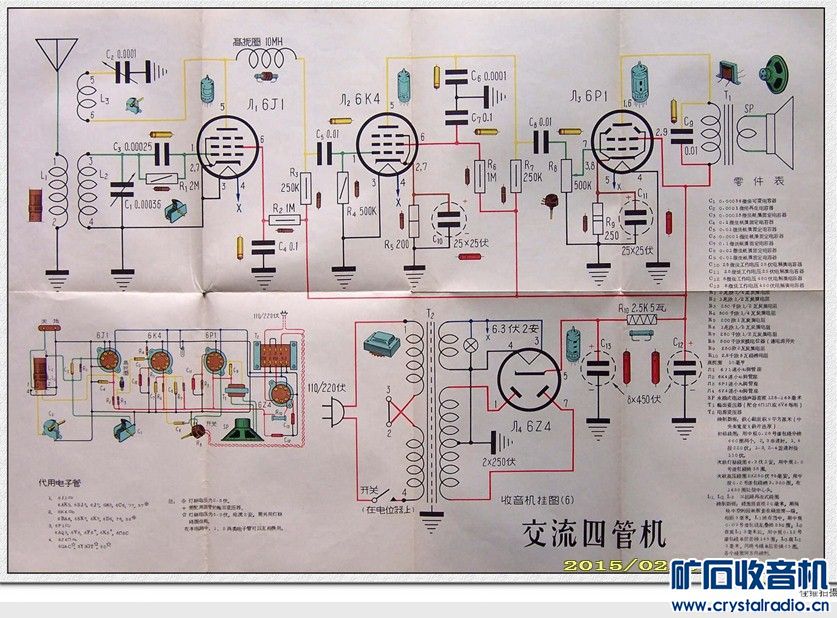

电子管收音机图

jupeter · 发表于 2023-5-22 22:24:49

过去，无线电可是高科技，不是寻常百姓能掌握的，所以这样画图很“科普”

chason4752 · 发表于 2023-5-22 22:25:53

于海旺发表于 2023-5-22 20:32
便于初学者仿制的电路图，既不是标准电路图又不是实体图。

非常感谢！原图比较模糊，只好临摹了。

于海旺 · 发表于 2023-5-22 22:27:32

也传个这样的收音机挂图。

于海旺 · 发表于 2023-5-22 22:34:21

chason4752 发表于 2023-5-22 22:25
非常感谢！原图比较模糊，只好临摹了。

你的电路图复制一遍，这样清楚多了。

90不留宿 · 发表于 2023-5-22 22:45:20

想当年，一台收音机就是外面的世界，好回忆那个年代

xkb1956 · 发表于 2023-5-22 23:32:40

孤胆游侠发表于 2023-5-22 16:00
双调谐再生式俩波段。

有再生吗？

孤胆游侠 · 发表于 2023-5-23 05:41:11

xkb1956 发表于 2023-5-22 23:32
有再生吗？

你说说L3，C10是什么的干活

白居不易 · 发表于 2023-5-23 10:47:45

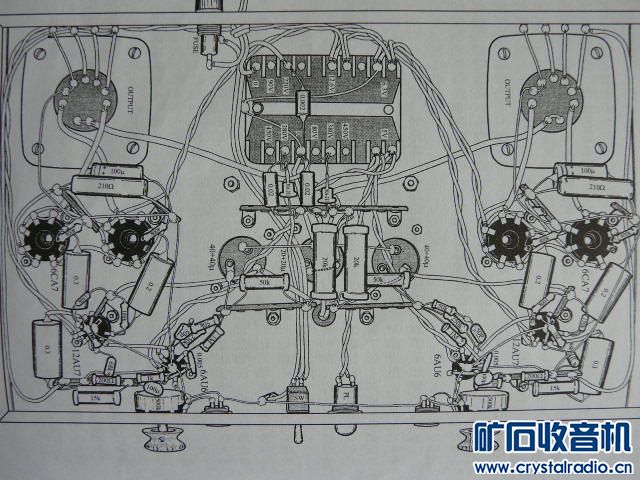

介于电路图和实物接线图（见下图）之间的示意图，便于初学者入门识别元件：

chason4752 · 发表于 2023-5-23 12:48:26

于海旺发表于 2023-5-22 22:27
也传个这样的收音机挂图。

谢谢回复！这张图也很漂亮。

chason4752 · 发表于 2023-5-23 12:51:10

90不留宿发表于 2023-5-22 22:45
想当年，一台收音机就是外面的世界，好回忆那个年代

谢谢回复！有同感，那时的世界也非常精彩，组装收音机比组装电脑有趣多了！

chason4752 · 发表于 2023-5-23 12:53:27

白居不易发表于 2023-5-23 10:47
介于电路图和实物接线图（见下图）之间的示意图，便于初学者入门识别元件：

谢谢回复！又一张漂亮的实物图。

chason4752 · 发表于 2023-5-23 12:58:49

于海旺发表于 2023-5-22 22:34
你的电路图复制一遍，这样清楚多了。

非常感谢！临摹的图由于要发表所以缩小了，我画的那张原来的尺寸是3498 x 2136。

hck851522 · 发表于 2023-5-24 07:27:50

于海旺发表于 2023-5-22 22:27
也传个这样的收音机挂图。

请问此图有高清或PDF文件吗？

于海旺 · 发表于 2023-5-24 13:35:18

hck851522 发表于 2023-5-24 07:27
请问此图有高清或PDF文件吗？

这就是用于收音机教学讲解的挂图一张。没用高清与PDF。该图的具体内容介绍见《无线电》1962年第1期“交流四管机”。

feicgs · 发表于 2023-5-25 18:24:38

实物对照很友好
