电子管收音机图

chason4752 · 发表于 2023-5-22 15:07:23


于海旺 · 发表于 2023-5-22 20:32:55

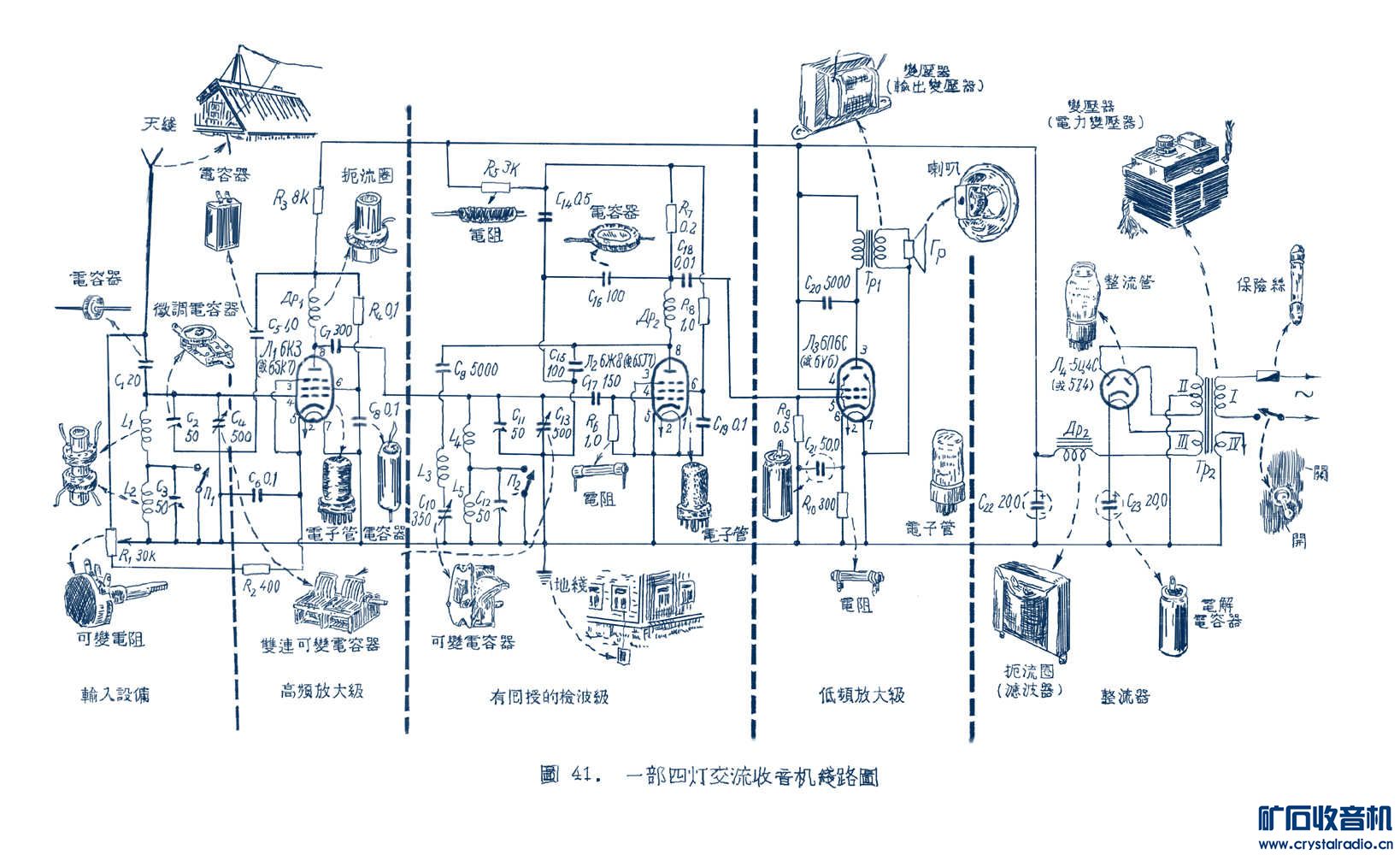

便于初学者仿制的电路图，既不是标准电路图又不是实体图。

孤胆游侠 · 发表于 2023-5-22 16:00:33

双调谐再生式俩波段。

南门里 · 发表于 2023-5-22 16:23:39

请教这类图纸叫实物接线图或有更标准的名称吗？

晓东电子 · 发表于 2023-5-22 16:34:05

太好了，图文并茂，小学生都能看懂。

未成之佛 · 发表于 2023-5-22 16:45:44

那时的电路图对低矮歪很友好

BD4XY · 发表于 2023-5-22 19:31:37

看图识字变成了看图识电路

jzyzm · 发表于 2023-5-22 19:54:28

不错。直观易学，有益于无线电爱好者的DIY.

chason4752 · 发表于 2023-5-22 22:14:51

孤胆游侠发表于 2023-5-22 16:00
双调谐再生式俩波段。

谢谢回复！抱歉，我也不太清楚这个电路的名字。

chason4752 · 发表于 2023-5-22 22:15:58

南门里发表于 2023-5-22 16:23
请教这类图纸叫实物接线图或有更标准的名称吗？

谢谢回复！抱歉更准确的名称还真不清楚。

chason4752 · 发表于 2023-5-22 22:17:28

晓东电子发表于 2023-5-22 16:34
太好了，图文并茂，小学生都能看懂。

谢谢回复！那时的插图，画的还是很有水平的，可惜不知作者的名字。

chason4752 · 发表于 2023-5-22 22:18:43

未成之佛发表于 2023-5-22 16:45
那时的电路图对低矮歪很友好

感谢回复！插图确实画的很容易看懂。

chason4752 · 发表于 2023-5-22 22:19:30

自制冰激凌发表于 2023-5-22 17:23
按图索骥

谢谢回复！您的用语非常准确。

chason4752 · 发表于 2023-5-22 22:20:47

BD4XY 发表于 2023-5-22 19:31
看图识字变成了看图识电路

感谢回复！确实易于理解，并且有实物对照。

chason4752 · 发表于 2023-5-22 22:24:21

jzyzm 发表于 2023-5-22 19:54
不错。直观易学，有益于无线电爱好者的DIY.

非常感谢！确如您所说，很形象有趣，元件也是多姿多彩。
