这是什么型号的铆钉收音机板

peiguoqing

justmexx 发表于 2022-10-11 11:22
。。。。。。。。

对了，就是这个时期的收音机。不过铆钉排列不一样 这个有图纸吗

peiguoqing

justmexx 发表于 2022-10-11 11:22
。。。。。。。。

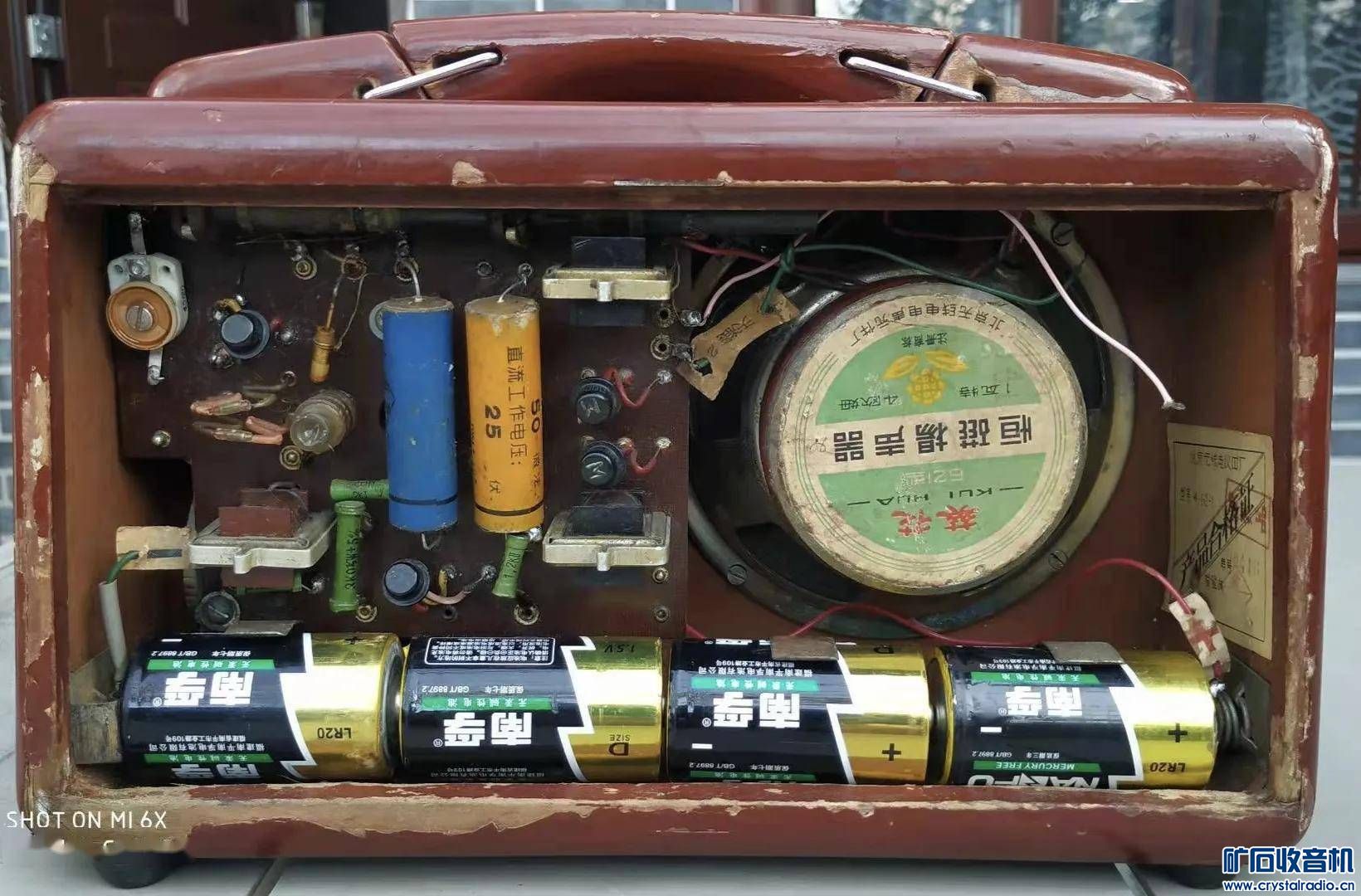

我找到了这个图片，看着很像。
铆钉电路板的前世今生到电子管的搭棚焊-简单谈下铜铆钉与收音机
不知是哪位老师的杰作
https://www.sohu.com/a/519520128_121117077

justmexx

peiguoqing 发表于 2022-10-11 17:00
我找到了这个图片，看着很像。
铆钉电路板的前世今生到电子管的搭棚焊-简单谈下铜铆钉与收音机
不知 ...

百灵4-62-1

peiguoqing

justmexx 发表于 2022-10-11 17:17
百灵4-62-1

我看看能不能装起来。我找到了一个图纸，我再琢磨下，非常感谢

peiguoqing

justmexx 发表于 2022-10-11 17:17
百灵4-62-1

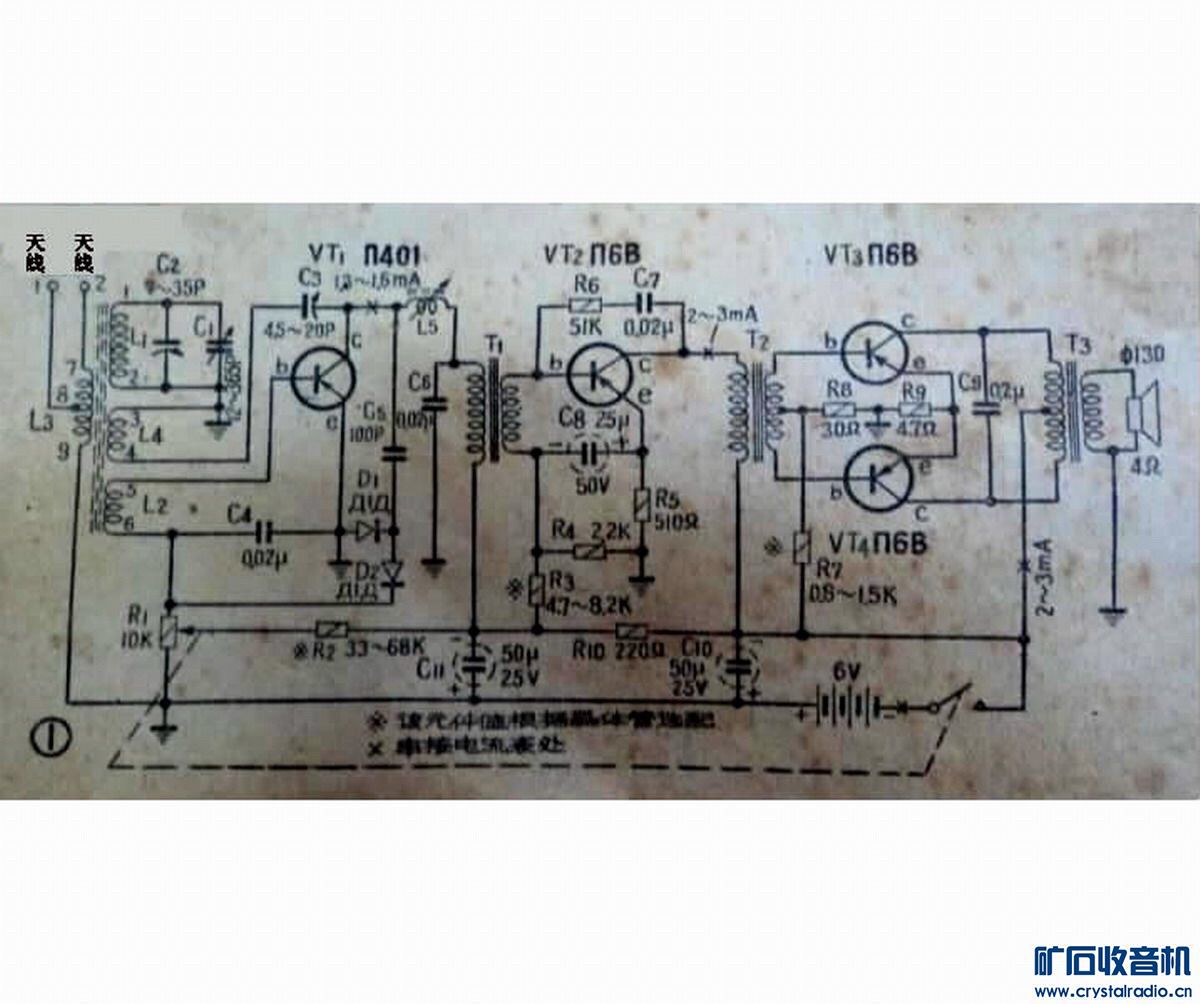

我又找到一个，这个应该就是。二极管倍压整流。
抽空装起来试试

justmexx

…………………pdf=====》

海洋DZ

peiguoqing 发表于 2022-10-11 17:21
我看看能不能装起来。我找到了一个图纸，我再琢磨下，非常感谢

未见楼主的作品出炉。

peiguoqing

海洋DZ 发表于 2023-10-14 14:53
未见楼主的作品出炉。

天天上班忙，没来得及呢。抽空先找点零件，多谢提醒

孤胆游侠

justmexx 发表于 2022-10-11 11:22
。。。。。。。。

这个是铁底板。

孤胆游侠

peiguoqing 发表于 2022-10-11 17:00
我找到了这个图片，看着很像。
铆钉电路板的前世今生到电子管的搭棚焊-简单谈下铜铆钉与收音机
不知 ...

就是它了。

peiguoqing

孤胆游侠 发表于 2023-11-29 10:30
就是它了。

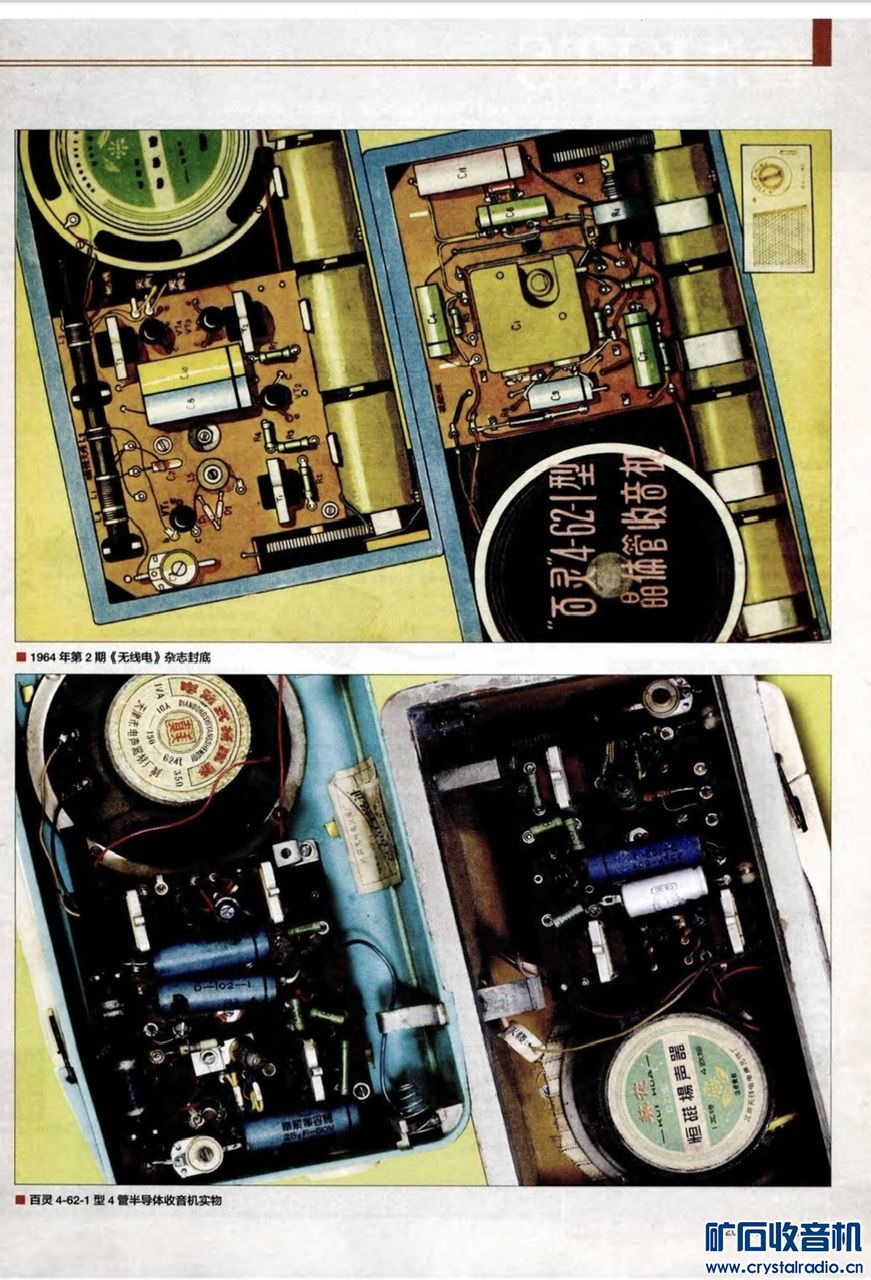

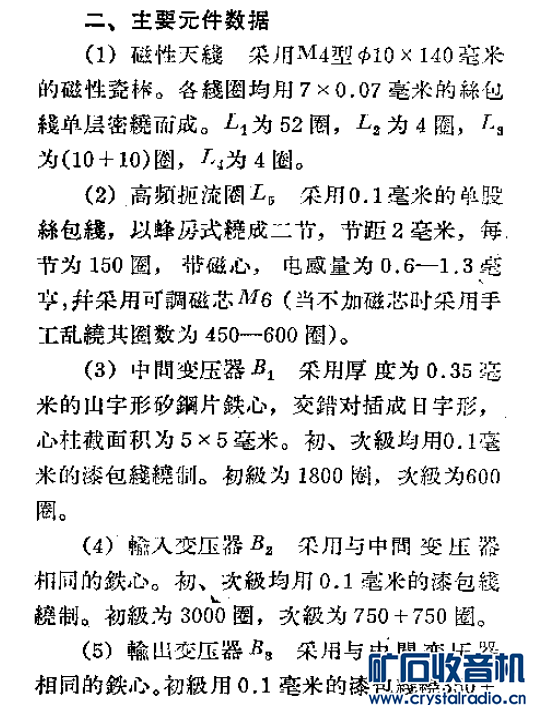

找到了更好的资料

孤胆游侠

peiguoqing 发表于 2023-12-14 08:53
找到了更好的资料

第一图的右上角是它的外型，你也做个木壳吧。

peiguoqing

孤胆游侠 发表于 2023-12-14 11:21
第一图的右上角是它的外型，你也做个木壳吧。

哪个图右上角？

我现在缺元件布局图，正反面的。
弄了很久，元件排不上去

孤胆游侠

peiguoqing 发表于 2023-12-14 11:52
哪个图右上角？

我现在缺元件布局图，正反面的。

这个图，画红圈了。

孤胆游侠

peiguoqing 发表于 2023-12-14 11:52
哪个图右上角？

我现在缺元件布局图，正反面的。

外形是这样的。
