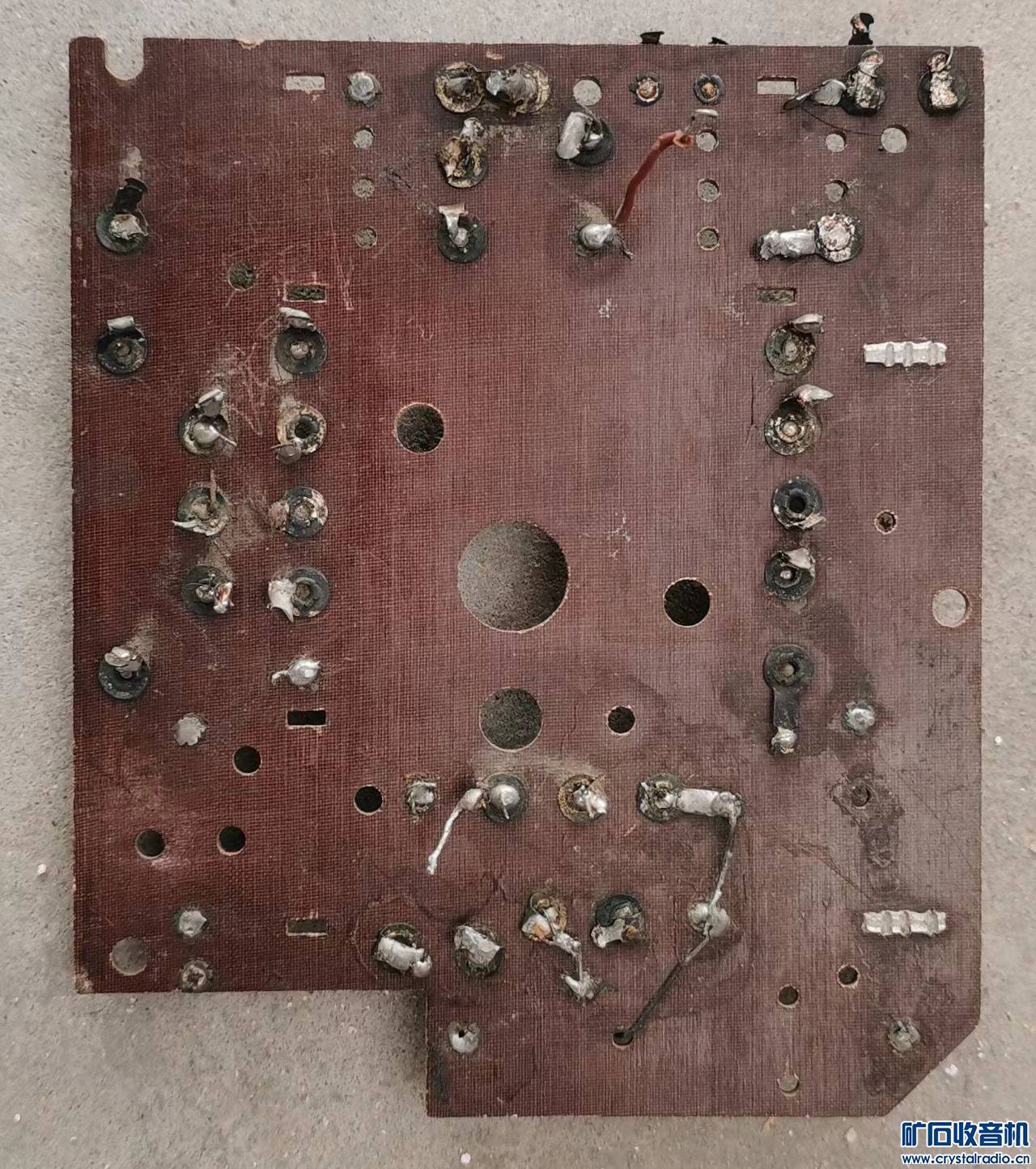

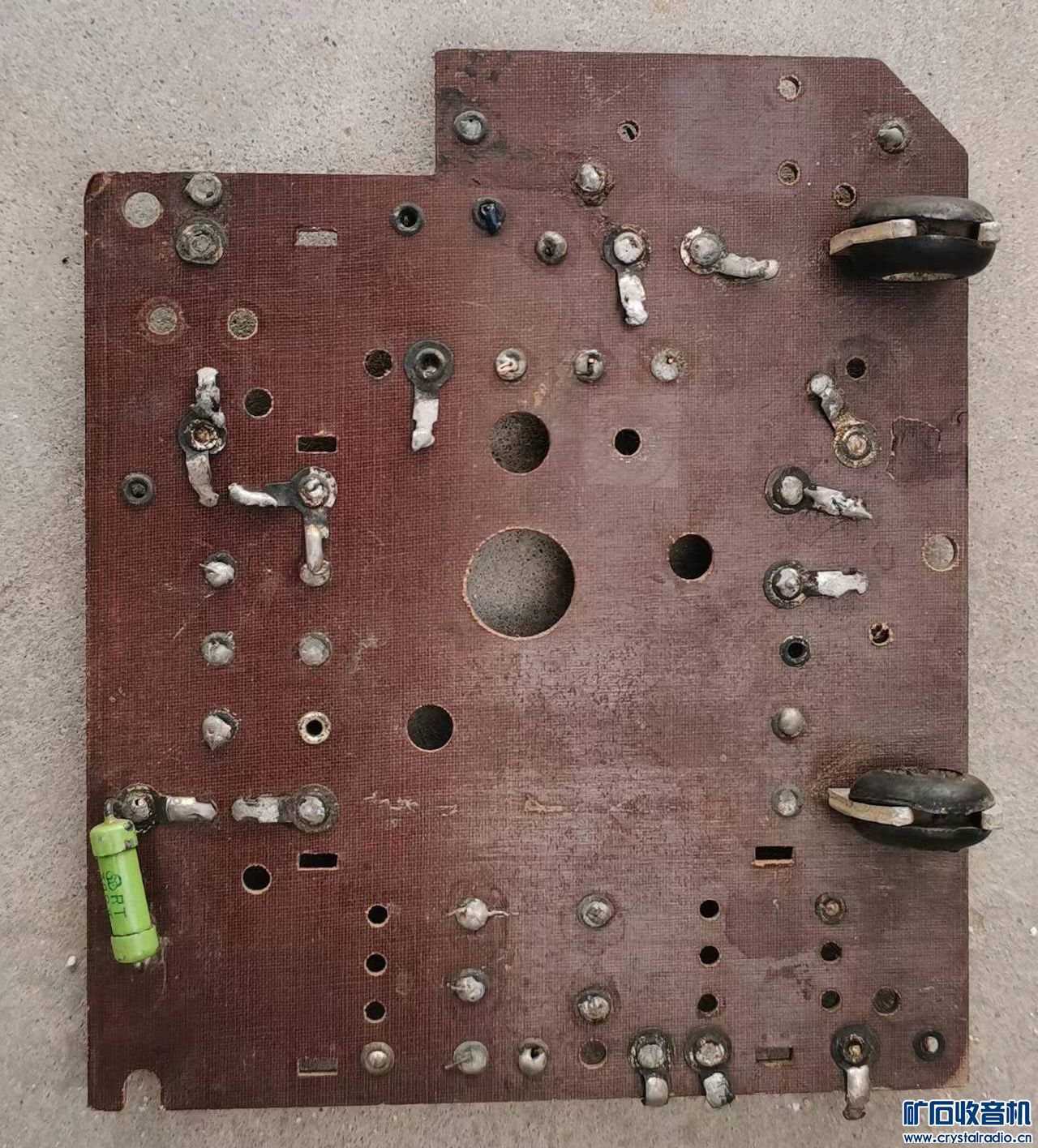

这是什么型号的铆钉收音机板

peiguoqing · 发表于 2022-10-10 14:43:49

估计得60+岁老师能记得这是什么收音机铆钉板吗？
想谋求个电路图，有原来装配图就更好了，欣赏欣赏？
可有受累的老师？

轻骑漫步者 · 发表于 2022-10-10 14:57:19

空气联，两个变压器；

来复式，推挽，4管机？

估计是的。

peiguoqing · 发表于 2022-10-10 15:01:37

轻骑漫步者发表于 2022-10-10 14:57
空气联，两个变压器；

来复式，推挽，4管机？

嗯。应该是，没有发现中周位置。谢谢

sunbinkun · 发表于 2022-10-10 15:04:28

提示: 作者被禁止或删除内容自动屏蔽

尼摩船长 · 发表于 2022-10-10 15:06:28

看上去是有三个音频变压器

peiguoqing · 发表于 2022-10-10 15:12:23

尼摩船长发表于 2022-10-10 15:06
看上去是有三个音频变压器

那就是有一个高频扼流圈，直放式收音机？

peiguoqing · 发表于 2022-10-10 15:14:09

sunbinkun 发表于 2022-10-10 15:04
还不错，还留了个绿袍电阻给你

看这板子的年代，这个绿袍应该不是原机上的

记得还有个蜡烛样子的电容来着。出自50--60年代？

greenqueen-cc · 发表于 2022-10-10 15:18:42

可变看着像伞联，其中一对槽口是微调再生电容。
其实把确认的零件安排一下如变压器，即虚拟安装。位置明显但不确认的零件再安排一下，如推挽管。最后剩余的位置剩余的零件也就基本确认了
本人以此方法曾经猜测安装外差7管，最后发现竣工后一个零件不错

sdts · 发表于 2022-10-10 15:41:35

“蜡烛样子的电容”？，难道楼主有怀旧情怀？就这么一块绝缘板，也没外壳，不知楼主咋玩法。

justmexx · 发表于 2022-10-10 16:04:42

长城牌？？？

未成之佛 · 发表于 2022-10-10 17:14:14

侦探片，只有部分骨架，复原受害人相貌

peiguoqing · 发表于 2022-10-10 17:18:01

未成之佛发表于 2022-10-10 17:14
侦探片，只有部分骨架，复原受害人相貌

这东西能反推出电路图不

，我今年40+了，没见过。应该是工厂制品吧

苏-27 · 发表于 2022-10-10 19:47:59

天鹅402收音机

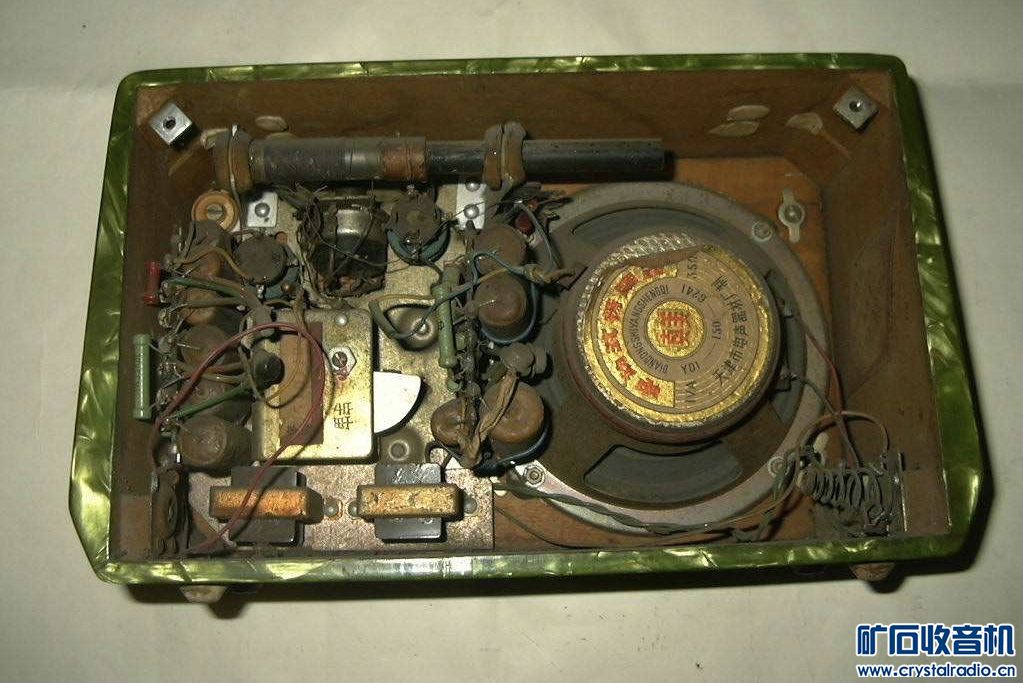

justmexx · 发表于 2022-10-11 11:22:49

。。。。。。。。

CD77-2B · 发表于 2022-10-11 11:39:42

justmexx 发表于 2022-10-11 11:22
。。。。。。。。

厉害，真厉害。
