可变电感调谐线圈

mak1939



可变电感调谐线圈

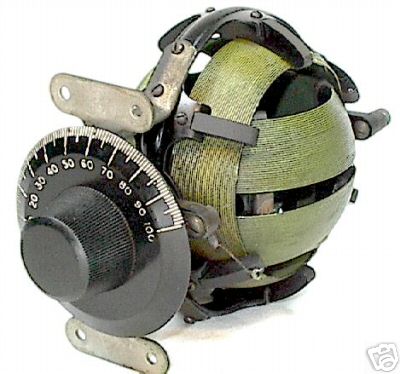

这是一个 1920 年代联合公司（Federal）制造的可变电感调谐线圈。这是在无线电发展的早期用于无线电接收机调谐回路的可变电感器。这个元件用金属结构和电木骨架，造得很牢固。转动线圈和固定线圈用纱包铜线绕制。后面两个螺丝接线柱引出接线。前面的金属支架可用四颗螺丝安装在接收机的面板上。美观的带缘电木旋钮有 0 至 100 的刻度。线圈转动的时候，电感量的变化范围是 80 到 1200 μH 。

元件的尺寸是 5 X 3.5 X 6.5 英寸。

这样精致的可变电感器用在矿石机上，如果电感量合适，不知道效果好不好？


[ 本帖最后由 mak1939 于 2007-1-24 14:47 编辑 ]

183421393

代号202 发表于 2007-1-24 19:09
调谐回路用调电感也能改变接收频率，但收音机绝大部分是调电容的。是不是调电感的元件较不耐用，或是调电感 ...

世界上的收音机，就三种方式调台。一是调感，老的汽车机都是调感的，很是耐用，天津712厂出的电子管两灯机再生式也是调感的，很稳定，耐用。二是调容的，家用收音机大部分的，还有用变容二极管的也是调容的。再有就是数字合成本振的。无论哪种都非常的耐用。就有一种不耐用，粗制滥造的不耐用。

山东老姜

这种可调电感现在一些大型机仍在用.我有两个相似的

hanan

还以为是陀螺仪

weirenmin

真是放毒呀，看着就喜欢得不得了！！！！！！

代号202

调谐回路用调电感也能改变接收频率，但收音机绝大部分是调电容的。是不是调电感的元件较不耐用，或是调电感较不精确，还是其它原因？

求是

hjs_1961

开眼界，头一次见到这玩意儿。

mak1939

动圈与定圈的相对位置变化，两个线圈串联的总电感在方向相同时增加，完全重叠则电感最大；在方向相反时减少，完全重叠则电感最小。

compaq

这个制作工艺相对复杂用得少，不知能否覆盖中波段。无论如何真是好东西。

mak1939



这个可变电感调谐线圈正好是为中波设计的。

用网路上提供的调谐电路计算公式计算（ http://www.crystalradio.net/professorcoyle/professorcoylecyl.shtml ）结果如下：

可变电感调谐线圈的最大电感是 1200 μH ，最小是 80 μH 。如果配上 80 pf 的固定电容器组成  LC 谐振电路，最低谐振频率是 514 kHz ，最高谐振频率是 1989 kHz 。



[ 本帖最后由 mak1939 于 2007-1-25 12:22 编辑 ]

lslz

精巧的玩意儿，就是分布电容的问题还是没有解决，恐怕还要加剧。

里面不知怎样传动。

mldog

艺术品
仿制起来不太容易……

ldfa

这东西太美了

huniu

瞧这造型！瞧这工艺！这玩意儿美极了！！！

l-123abc

感觉挺神奇的。
