可不可以自制半导体管？

岑蓉络阳

ztzp 发表于 2022-5-15 22:45
生产半导体，最难的是提纯，要达到小数点后9个9，还有车间的洁静度达到100%，要没有一粒灰尘。我觉得制造半 ...

我在80年代去过中南某半导体厂，进超净车间要当地电子局领导特批。还要经过好几道除尘，穿上密不透风的工作服，比现在疫情的大白们还要密封，才能进入车间。那还是测试车间，扩散工艺的车间根本就不让外人进入。

IRF540

you2B上有不少大神自己做晶体管的。 不过看他们的设备和工艺，一套下来，手搓一个晶体管估算得卖上百块才能赚钱了。 那么你愿意花100元买一只性能较差得二极管么？

bibidan_007

无线电新手DIY 发表于 2022-5-15 22:40
电子管是什么

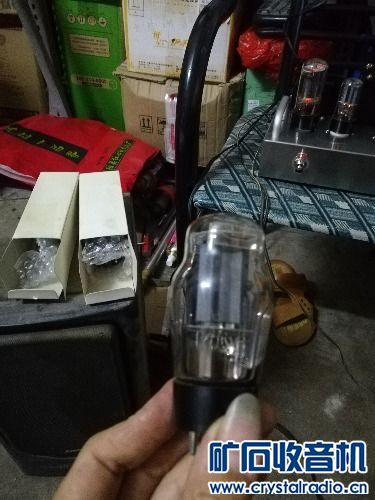

晶体管的前辈，类似电灯泡的东西，大概长这个样子

chnjyxz

别想那么多，反正材料不贵，试了再说！我支持你

我在b站一直关注一个重制复活数码管的up主，已经做 出成品了，巨大的数码管，就是一套贵了点

powercfg

岑蓉络阳 发表于 2022-5-15 22:28
是的。我市上世纪70年代曾经建立起一个生产锗半导体管的工厂，产品是3AX31和81，结果由于材料不纯，废 ...

制造电子管的超高真空一点不比制造晶体管的高纯高净要求低......灯泡中充惰性气体没问题甚至寿命更长，电子二极管也有充气整流管，但是极少量的气体分子都会严重破坏电子三极管的工作状态以至于至少我见过的自制电子三极管的没一个成功的——即使有分子泵。而高纯高净对硅平面工艺和mos工艺是必需的，锗管要求锗的纯度比硅管要求硅的纯度低得多，锗合金管工艺也不是很怕尘埃，一致性差多做多筛就可以了，总之非常劳动密集型。

纳米电容

还不如弄几套小型冲压机生产空气可变电容。

无线电新手DIY

bibidan_007 发表于 2022-5-16 01:25
晶体管的前辈，类似电灯泡的东西，大概长这个样子

好圆呀，真的像灯泡（捂脸）

海洋DZ

国内做晶体管芯片级的厂家都不多，前几年有不少封装晶体管的厂家，现在能够维持运转的也寥寥无几了……
锗材料由于先天的缺陷，光靠工艺已经无法满足其性能的提升；况且，就算当时科研能力很强的研究机构，都无法解决成品率的问题，成本居高不下，被淘汰实属必然；硅材料的出现解决了它的缺陷，尽管还有些不同，但经过这些年的研究，硅管的应用已经成熟了。可以说走不回去了！

liwj113

下次你直接制造个玛丽莲梦露出来，岂不更牛逼？！

岑蓉络阳

powercfg 发表于 2022-5-16 04:46
制造电子管的超高真空一点不比制造晶体管的高纯高净要求低......灯泡中充惰性气体没问题甚至寿命更长，电 ...

我不同意你这个说法。
现代半导体工艺光光对空气中的灰尘量要求就比电子管要高几个数量级。你想想，芯片工艺都到了几个纳米数量级了，如果一粒灰尘的尺寸那怕是10纳米，就足够覆盖住两条以上的导线了，即使是我们常说的PM2.5灰尘，也足够破坏芯片的了。电子管中有这么高的要求吗？
我市1958年建立了一个电子管厂，可没见得像生产半导体管那样的要求的。毕竟电子管的尺寸比晶体管要大得多，抽真空也比过滤灰尘容易得很多，半导体还关联到水质的问题我没说出来。

liwj113

powercfg 发表于 2022-5-16 04:46
制造电子管的超高真空一点不比制造晶体管的高纯高净要求低......灯泡中充惰性气体没问题甚至寿命更长，电 ...

的确如此。
上周五去一家正在调试设备的电子厂，电子级的化学品就一堆：液氯，液氨，三氯氧磷，氮气，氧气，磷烷，等等，投资几十个亿，绝不是生瓜娃子相像的简单。
还有一家生产液晶屏的更复杂，

傲翔vhs

很多做传统钨丝灯泡厂家倒了，早有人想到当废铁收购抽真空设备继续生产灯泡还有生产电子管的梦想，问题是人家老手都跟社会步伐转营，新手接手除有巨额资金来支持亏本玩,还得看资金能支持玩多久，同理锗晶体管除少量爱好者情怀少量购买，卖一年所攒的钱怕维持不了几天的小厂房租金。

powercfg

岑蓉络阳 发表于 2022-5-16 08:17
我不同意你这个说法。
现代半导体工艺光光对空气中的灰尘量要求就比电子管要高几个数量级。你想想，芯 ...

...都说了硅平面工艺对纯度和净度的要求非常高了……我一直强调要求不算太高的是锗合金工艺，锗扩散合金工艺要求比锗合金工艺要求似乎再高一些。

powercfg

hongo 发表于 2022-5-16 08:37
生产锗晶体管要简单得多，原来很多街道和校办工厂都可以生产，锗晶体管主要是合金工艺的管子，它只需要在 ...

对的，锗硅虽然都能做三极管但是工艺，要求不能说大相径庭也是毫不相同。您是对此有明确认知的。
