最小的国产3SJ1J示波器

于海旺 · 发表于 2022-4-6 08:31:17

SPKBL 发表于 2022-4-5 15:31

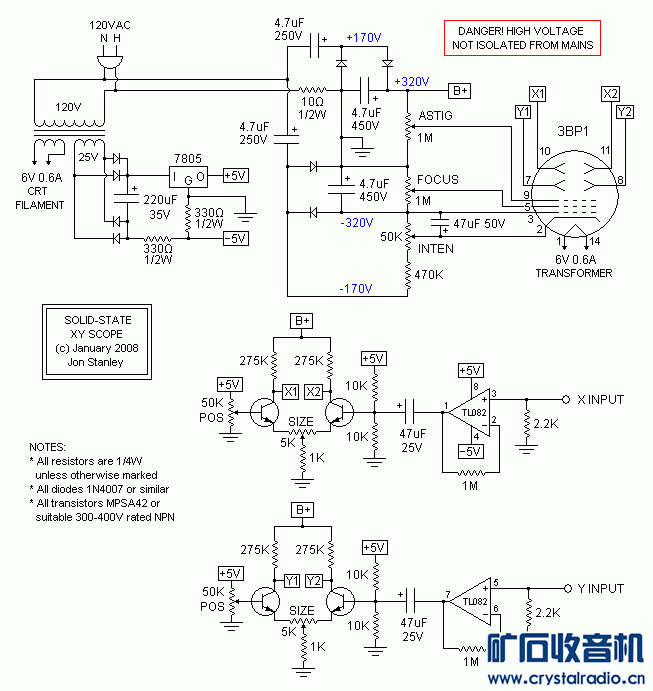

电路图，以及一些有意思的图案

蓝图啊，得到蓝图真不易。

lxd123 · 发表于 2022-4-6 16:22:21

兄弟，你的时钟在哪里下载？

xmg · 发表于 2022-4-6 17:23:46

SPKBL 发表于 2022-4-5 15:36
用特殊的示波器音频，两个声道分别接入XY通道输入就能显示图像
示波器音频地址：https://b23.tv/p9duTE1

图形有点意思

SPKBL · 发表于 2022-4-6 22:37:29

lxd123 发表于 2022-4-6 16:22
兄弟，你的时钟在哪里下载？

这个示波器时钟是用专门的单片机驱动板实现的，在闲鱼上有卖，去搜搜应该有

于海旺 · 发表于 2022-4-7 16:51:36

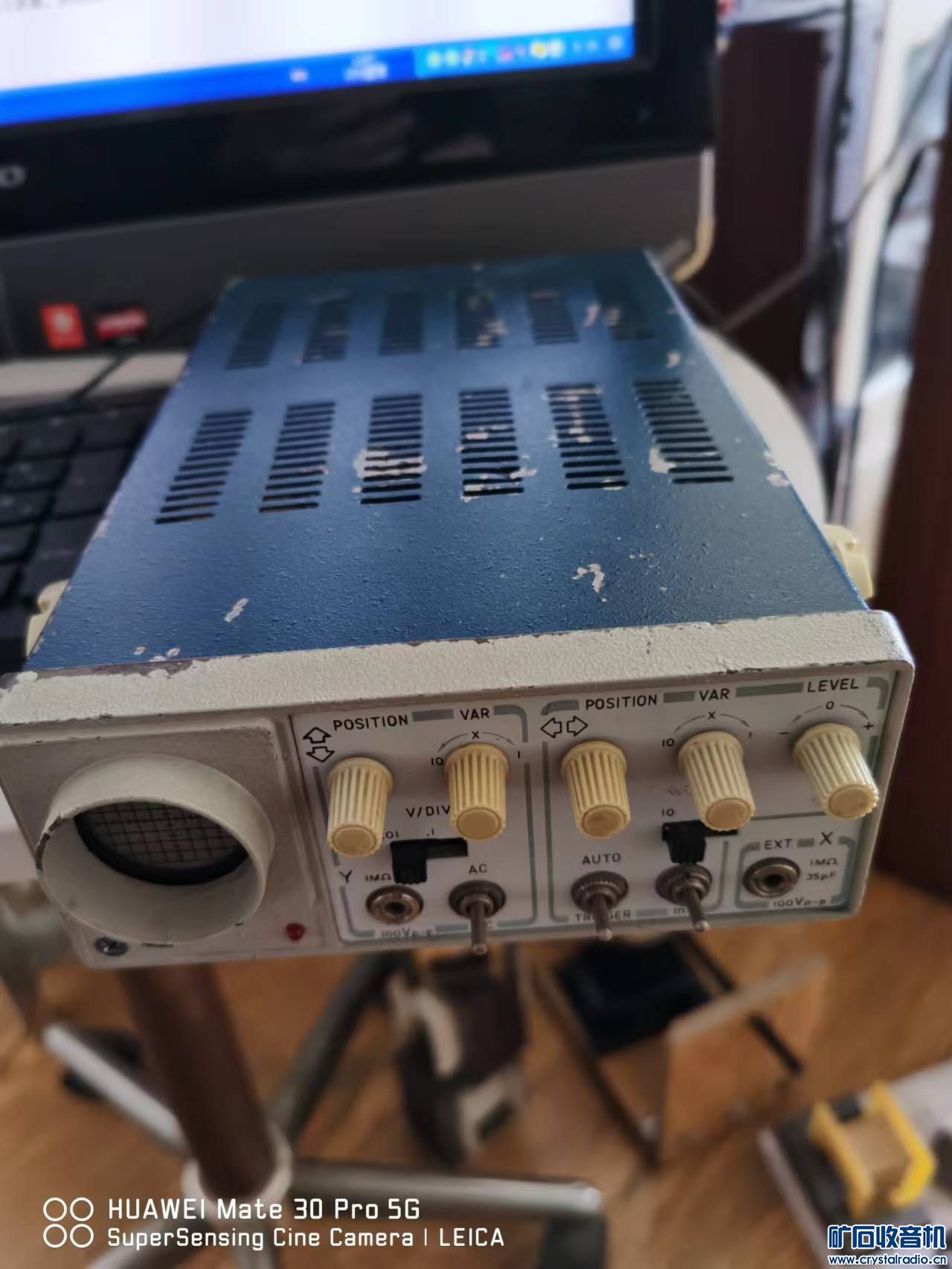

这个体积更小 100x50x130mm

车梁木 · 发表于 2022-4-7 17:10:03

年轻时梦想自己做一个小示波器，无线电上有一系列小仪器，其中就有这个小机器，那时的梦想。

SPKBL · 发表于 2022-4-7 19:29:49

于海旺发表于 2022-4-7 16:51
这个体积更小 100x50x130mm

哇，这个有型号吗？想去搜罗搜罗

八兆天空 · 发表于 2022-4-7 22:29:03

这个3SJ1J管当时在《电子制作》有超袖珍随身电视的文章当时觉得很新奇不过由于当时凑不出示波管就放弃了
当时还有实际效果的配图一个小铝饭盒制作的 6V电源 4节2号电池供电

乐在其中 · 发表于 2022-4-7 23:13:19

本帖最后由乐在其中于 2022-4-7 23:15 编辑

九几年曾DIY过5SJ和7SJ系列视波管的电子管，晶体管混合式简易示波器。到现在家中还有两个小视波管呢。

fu-32j · 发表于 2022-4-17 09:26:35

感谢LZ分享！
我也有一台乌克兰成色的，不知是否正常，有时间参考LZ的修一下。
如能发一下电路板底面的图片将不胜感激！


SPKBL · 发表于 2022-4-19 20:21:52

fu-32j 发表于 2022-4-17 09:26
感谢LZ分享！
我也有一台乌克兰成色的，不知是否正常，有时间参考LZ的修一下。
如能发一下电路板底面的图 ...

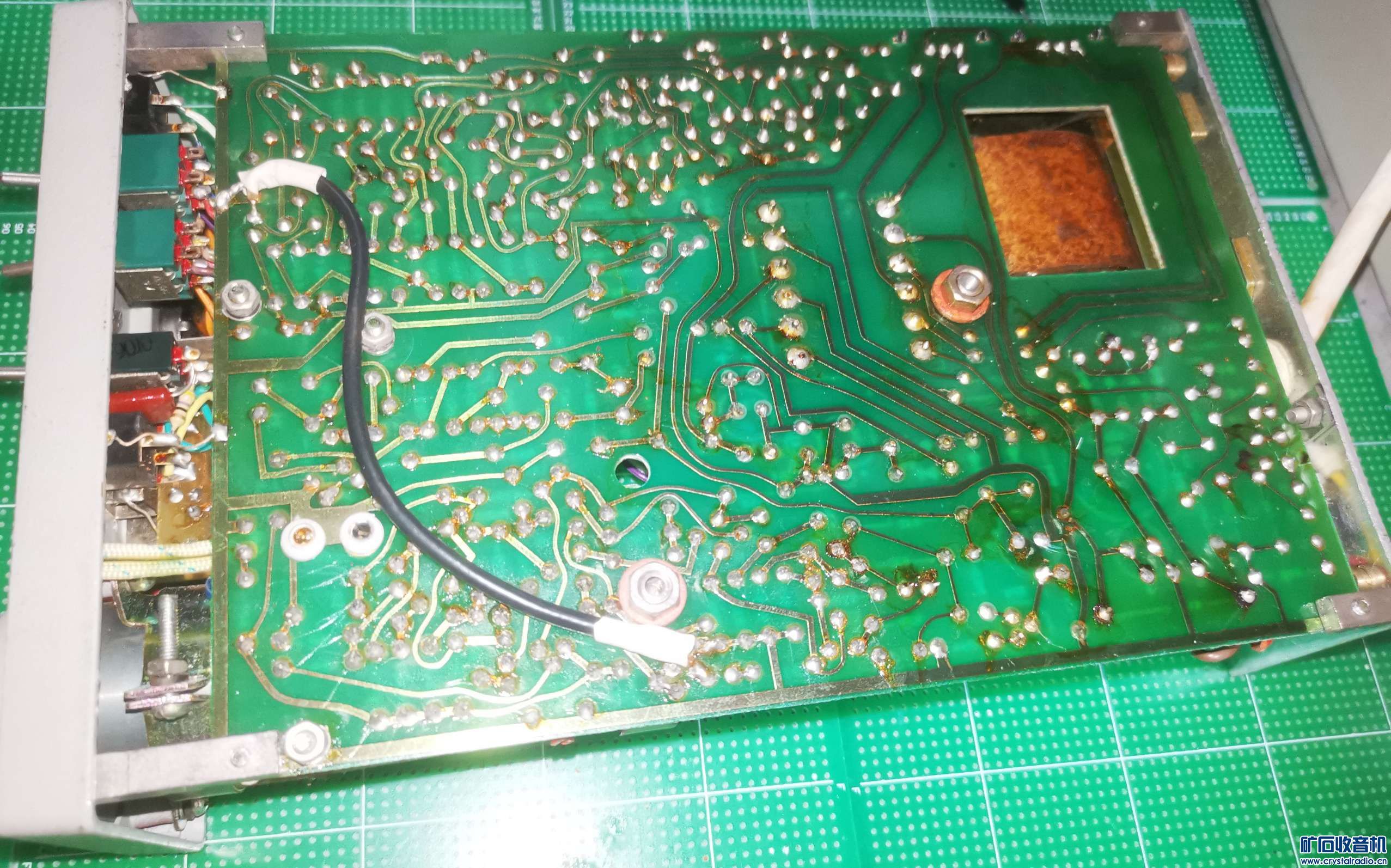

背面图

ek0228 · 发表于 2022-4-19 20:53:41

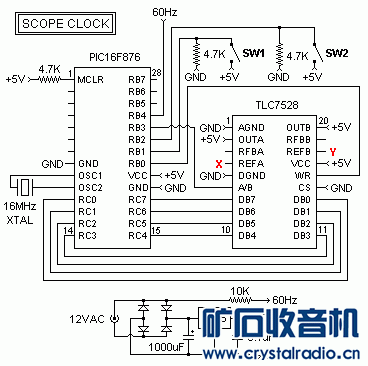

电子时钟的硬件

ek0228 · 发表于 2022-4-19 20:55:37

电子时钟程序代码

ek0228 · 发表于 2022-4-19 20:57:13

感兴趣的朋友可以一试，试验过程希望发上来一起分享

whyljh3333 · 发表于 2022-4-19 21:17:03

到“jerobeam fenderson示波器”音乐合集音频合成网站那里，把音频左右声道引出，接到示波器XY，就可以看到美丽的动态图
