最小的国产3SJ1J示波器

SPKBL · 发表于 2022-4-5 12:03:05

PT165型示波器，上海光明电表厂生产于1989年，应该是改革开放初仿制外国的产物，产量不大，存世量很少，可谓是可遇而不可求了

————————————————

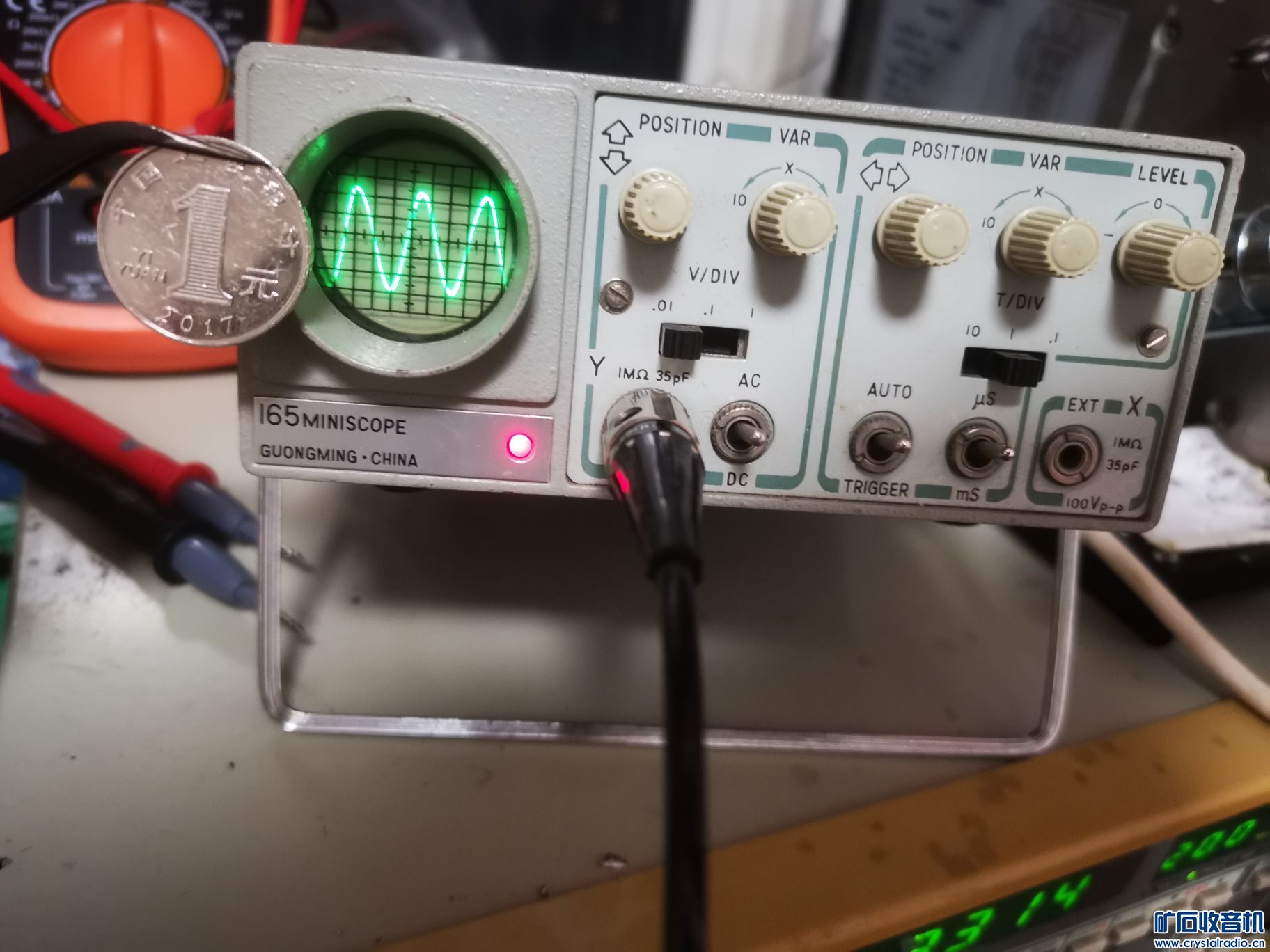

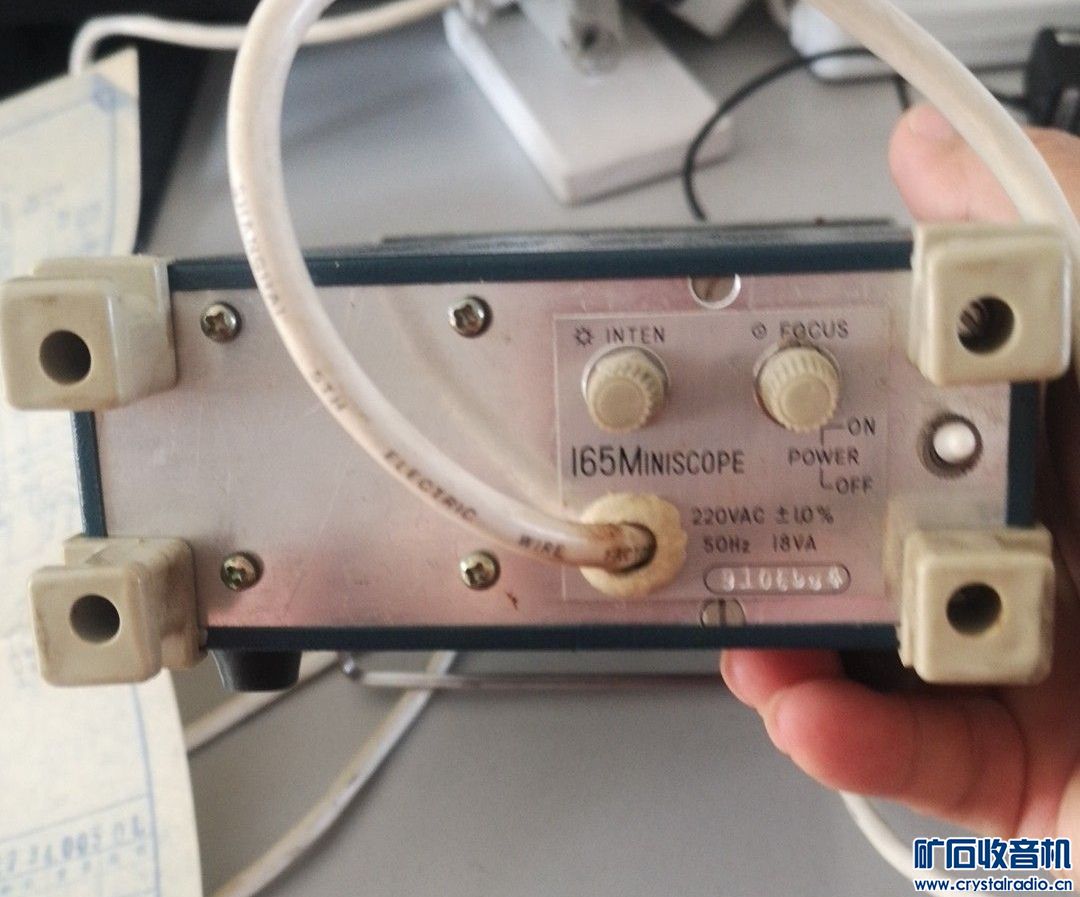

前面是控制面板，后面是聚焦和亮度调节以及电源开关
性能上带宽为5M，垂直灵敏度最大为10mV每格
档位切换并没有像大多数国产示波器一样用波段开关，而是使用了多个普通开关组合而成，输入使用的是3.5mm音频耳机插口而不是BNC接口，估计都是为了缩小体积而设计的

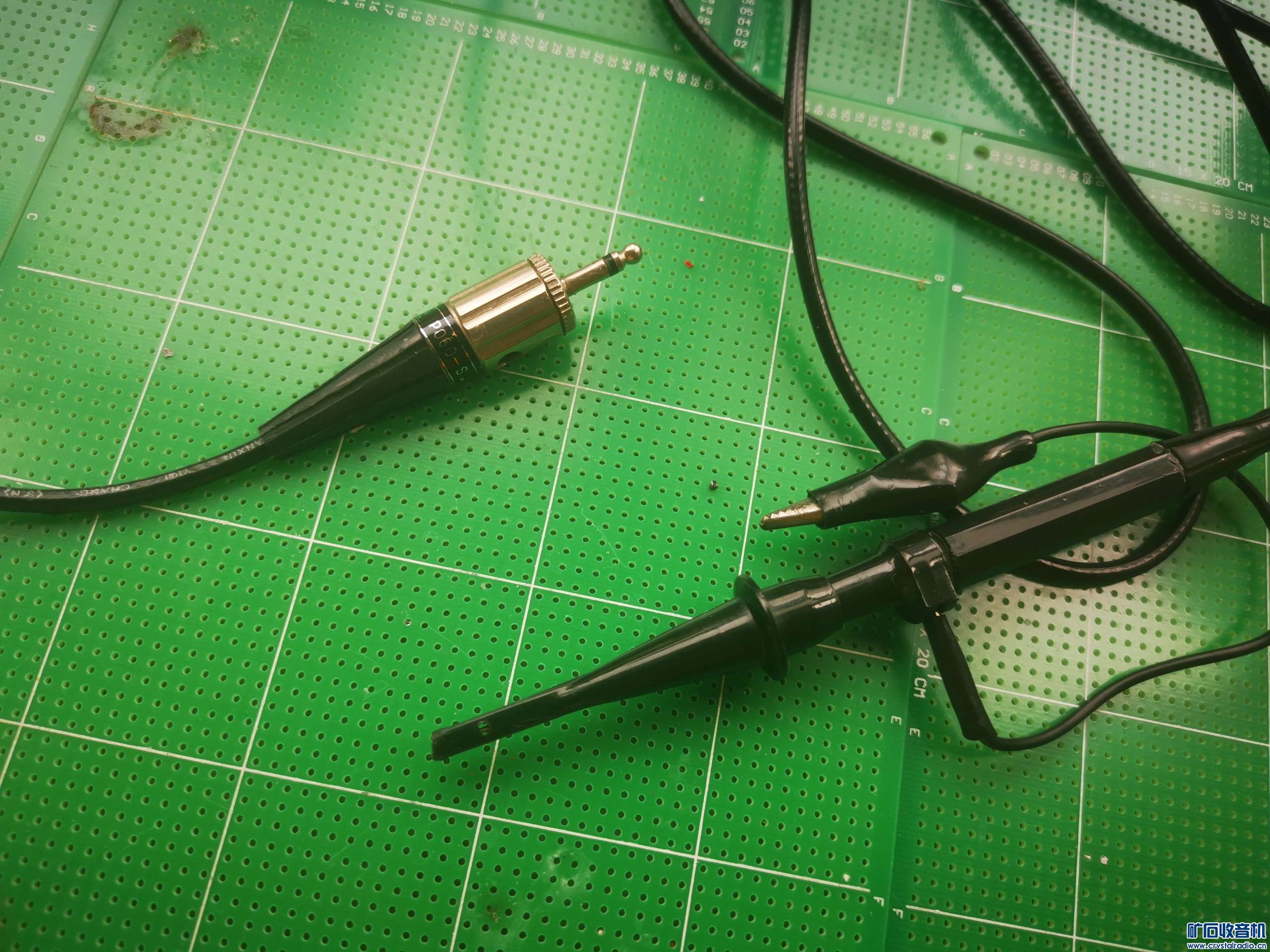

随机附带的也是特制的3.5mm插口，固定10×增益的探头

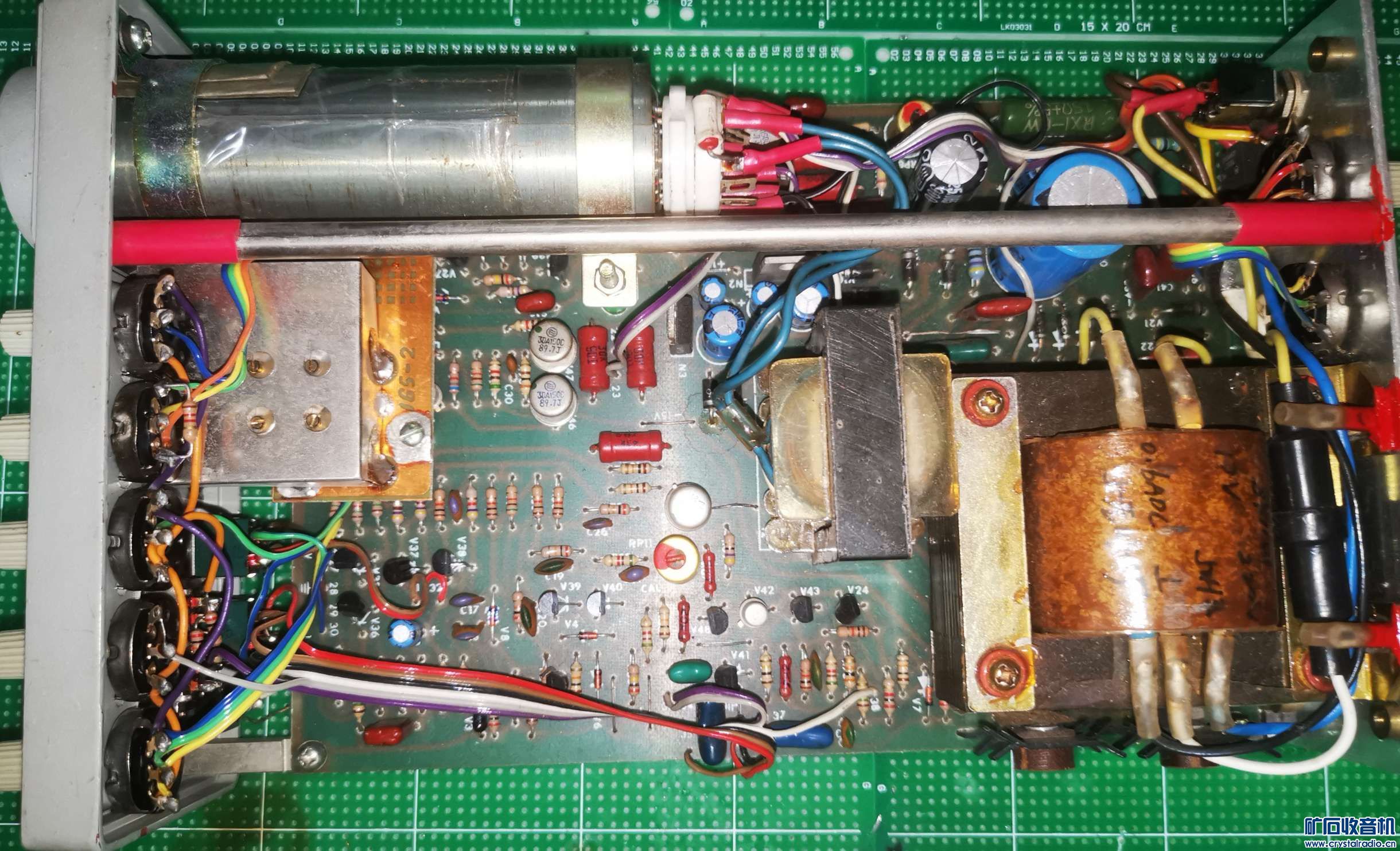

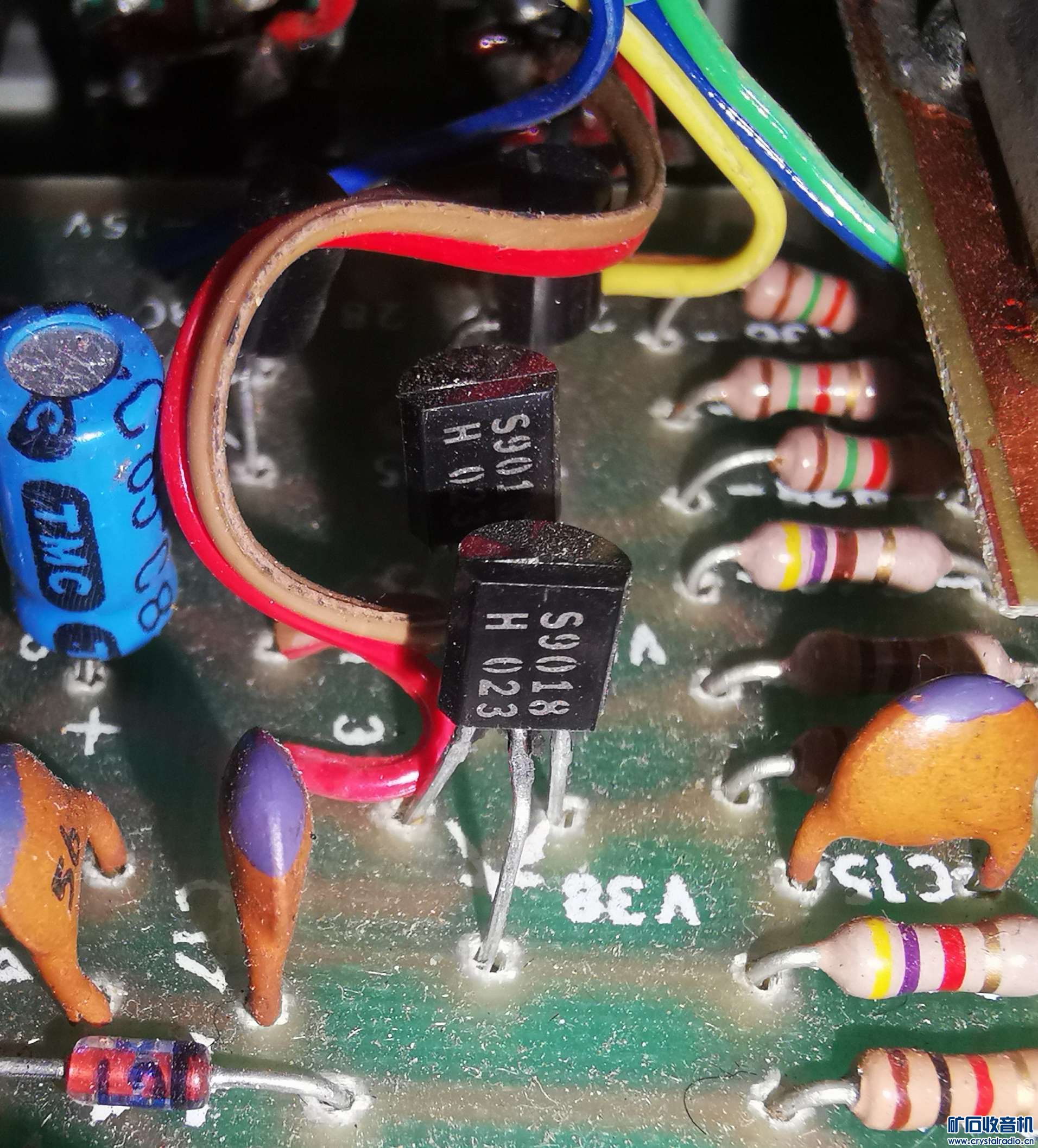

打开后发现内部全晶体管，大量使用了9018、9011一类的日产三极管，国产管只有3DG7G和3DA150C，分别用于XY通道输入级和末级驱动示波管偏转板
电源部分居然用了2个变压器，一个做隔离，一个做升降压
输出有一对7815、7915用于正负电源稳压
Y通道输入还使用了屏蔽罩以屏蔽噪声
经过30多年保存的很好，成色和新的一样，布包、说明书电路图、探头等配件齐全。测量频率和电压都较为精准，输入频率达到10MHz时仍然良好同步，作为正常的仪器使用也没啥毛病

补充内容 (2022-4-5 16:44):
高压部分是采用晶体管推挽自激振荡配合高频变压器实现的，所以说这个小示波器竟然还创新的使用了开关电源这种高端技术，在那个年代应该也是很少见的

车梁木 · 发表于 2022-4-7 17:10:03

年轻时梦想自己做一个小示波器，无线电上有一系列小仪器，其中就有这个小机器，那时的梦想。

喜欢老古董 · 发表于 2022-4-5 12:19:00

送你个放大镜，不然看不清楚。

SPKBL · 发表于 2022-4-5 12:04:40

今天发图数量达到上限了，明天再发电路图

补充内容 (2022-4-5 15:53):
电路图已发

一军 · 发表于 2022-4-5 12:53:54

谢谢朋友分享！

090 · 发表于 2022-4-5 13:55:41

等着3sj1管子微型示波器的电路图。

布衣菜饭 · 发表于 2022-4-5 15:31:37

提示: 作者被禁止或删除内容自动屏蔽

SPKBL · 发表于 2022-4-5 15:31:52

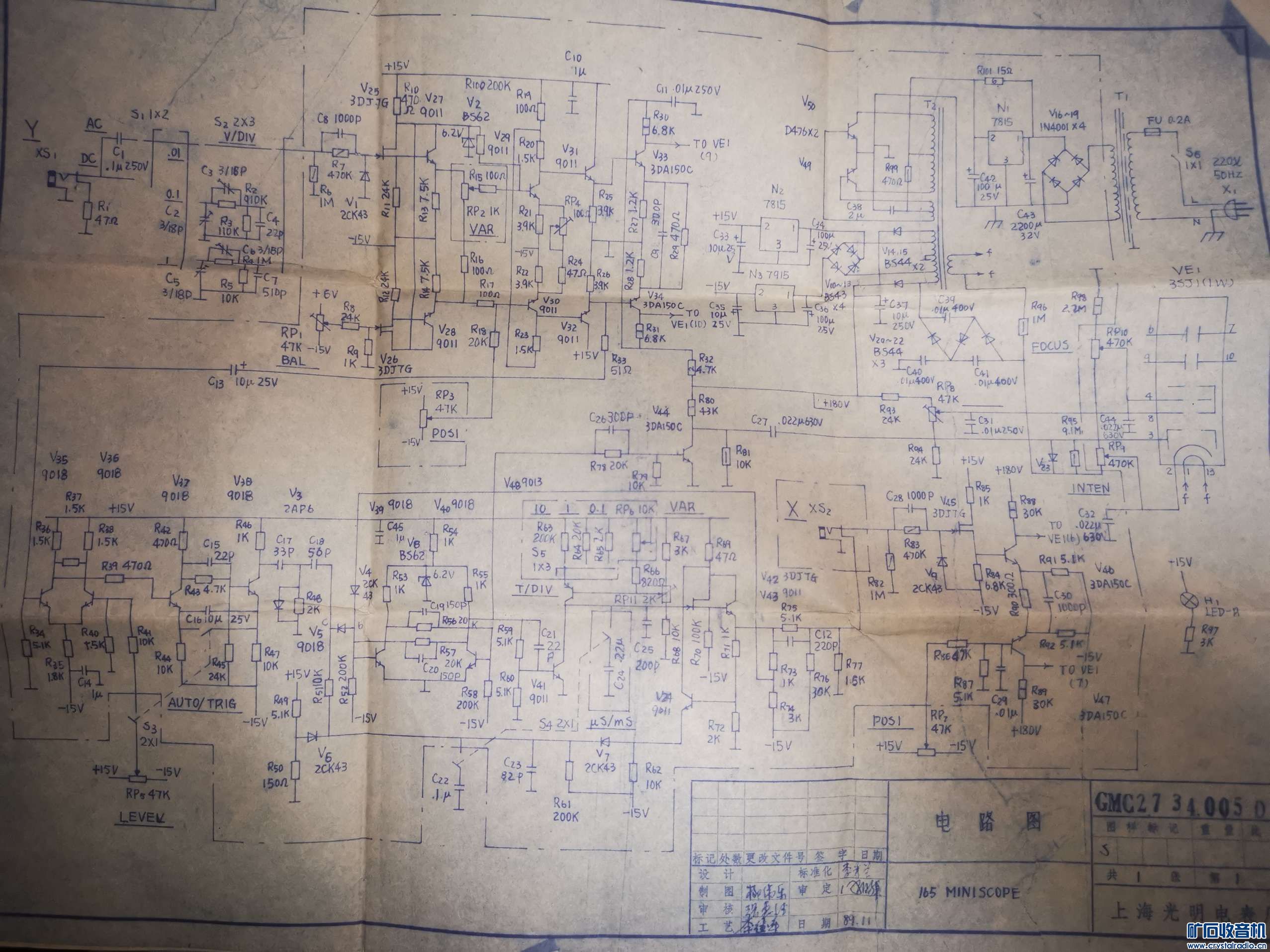

电路图，以及一些有意思的图案

SPKBL · 发表于 2022-4-5 15:32:28

090 发表于 2022-4-5 13:55
等着3sj1管子微型示波器的电路图。

电路图已更新

SPKBL · 发表于 2022-4-5 15:36:59

布衣菜饭发表于 2022-4-5 15:31
电源部分居然用了2个变压器，一个做隔离，一个做升降压——有了隔离变压器，测量无后顾之忧，一大亮点

...

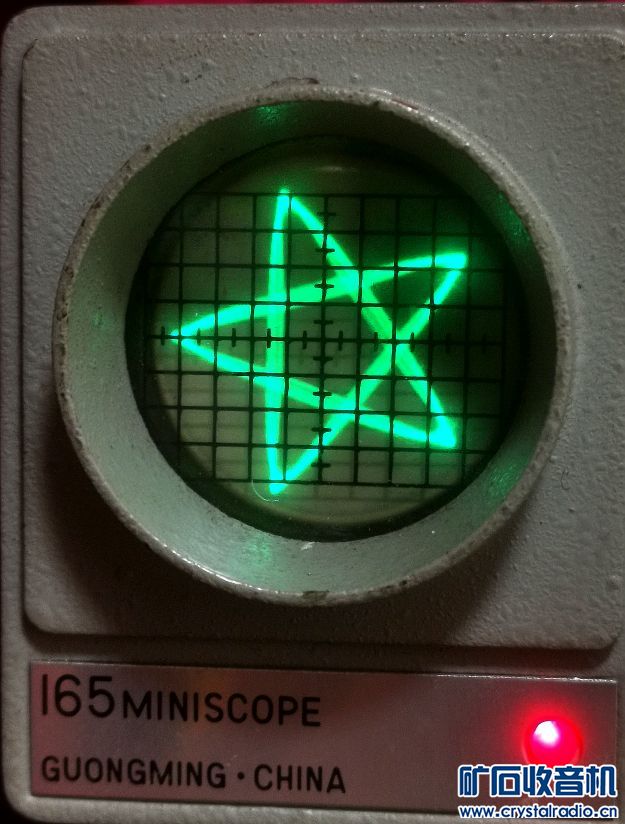

用特殊的示波器音频，两个声道分别接入XY通道输入就能显示图像
示波器音频地址：https://b23.tv/p9duTE1

布衣菜饭 · 发表于 2022-4-5 16:32:05

提示: 作者被禁止或删除内容自动屏蔽

nelec · 发表于 2022-4-5 17:02:06

图案有意思。

SPKBL · 发表于 2022-4-5 17:55:26

再放一个时钟图

jiangqishan8 · 发表于 2022-4-5 19:26:33

请问：那些五星等特殊的图形和时钟图形是怎样显示出来的？

SPKBL · 发表于 2022-4-5 21:37:49

jiangqishan8 发表于 2022-4-5 19:26
请问：那些五星等特殊的图形和时钟图形是怎样显示出来的？

请看9楼

ym78321 · 发表于 2022-4-5 22:07:21

楼主的这个机子在该3sj1管子微型示波器中是比较好的。事实上有几个厂子包括连云港电子仪器厂、哈尔滨某厂都有产品。
3sj1管子微型示波器
