中规中矩的“威廉逊”

勋章 · 发表于 2022-3-26 06:58:47

谢海版下载收藏了

白居不易 · 发表于 2022-3-26 10:18:59

本帖最后由白居不易于 2022-3-26 10:34 编辑

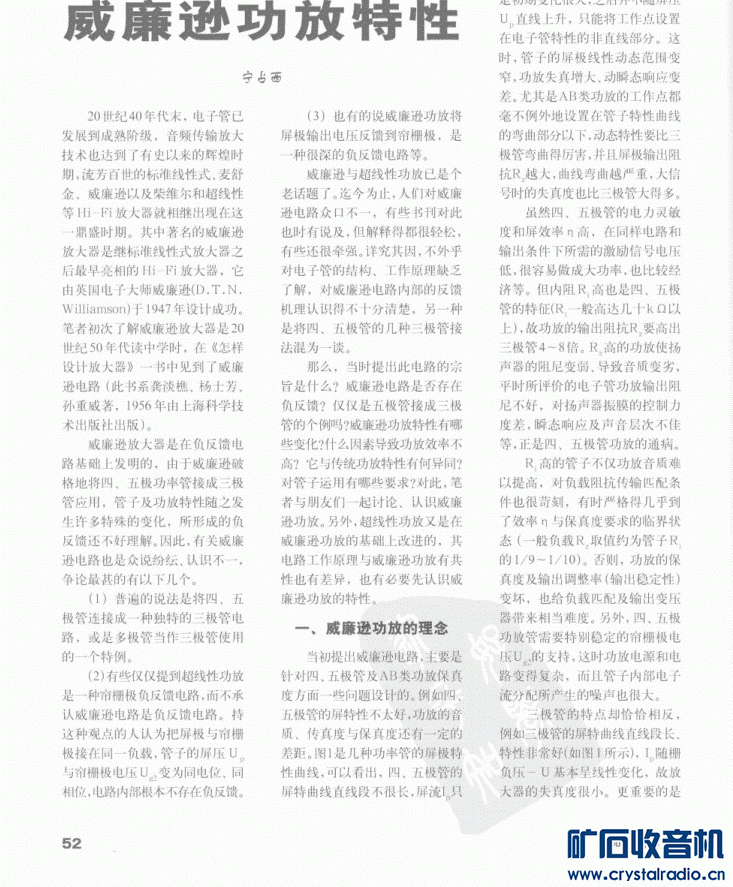

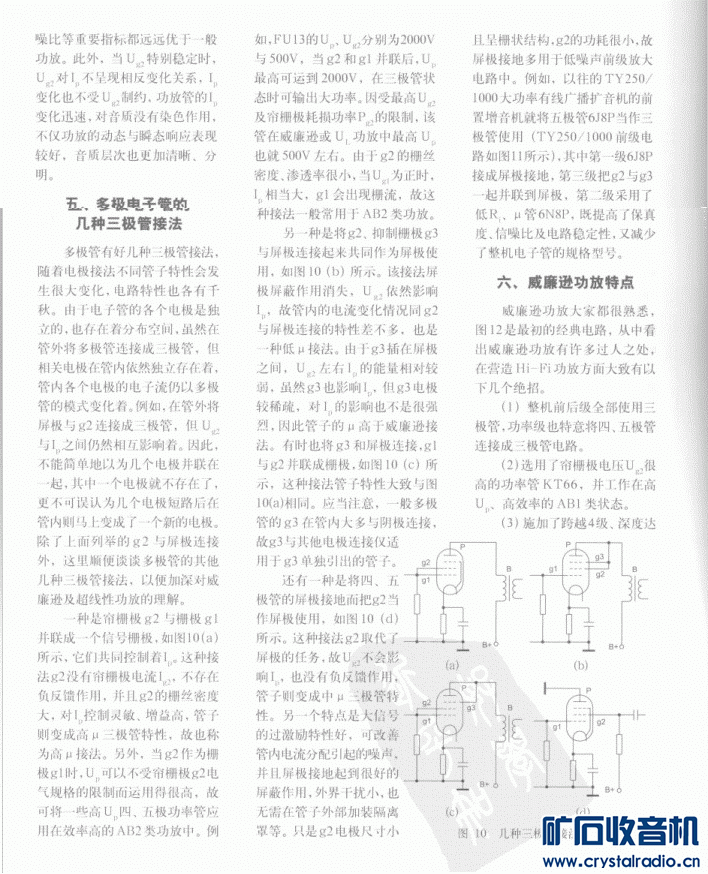

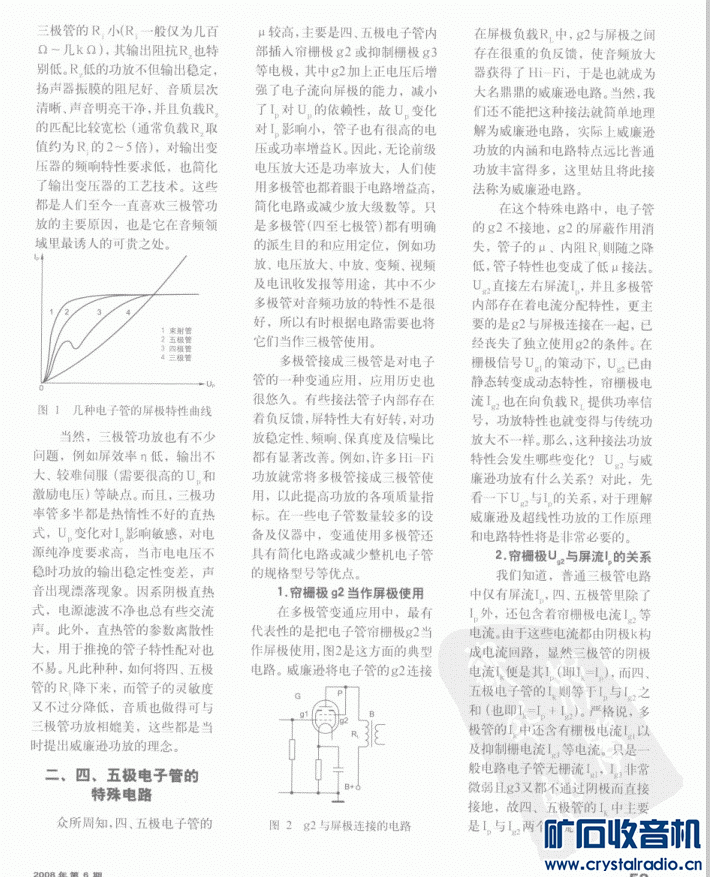

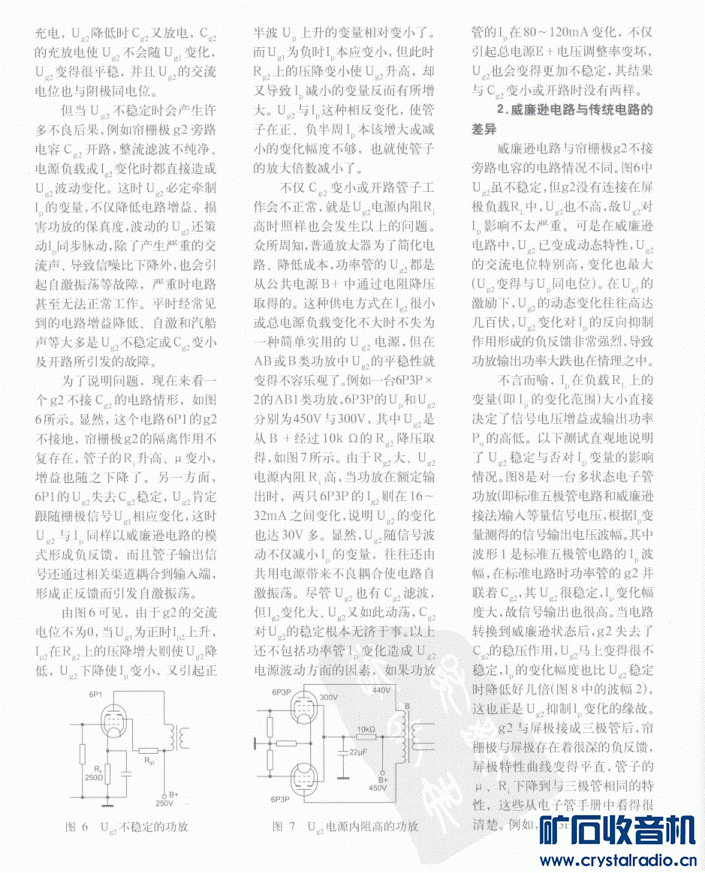

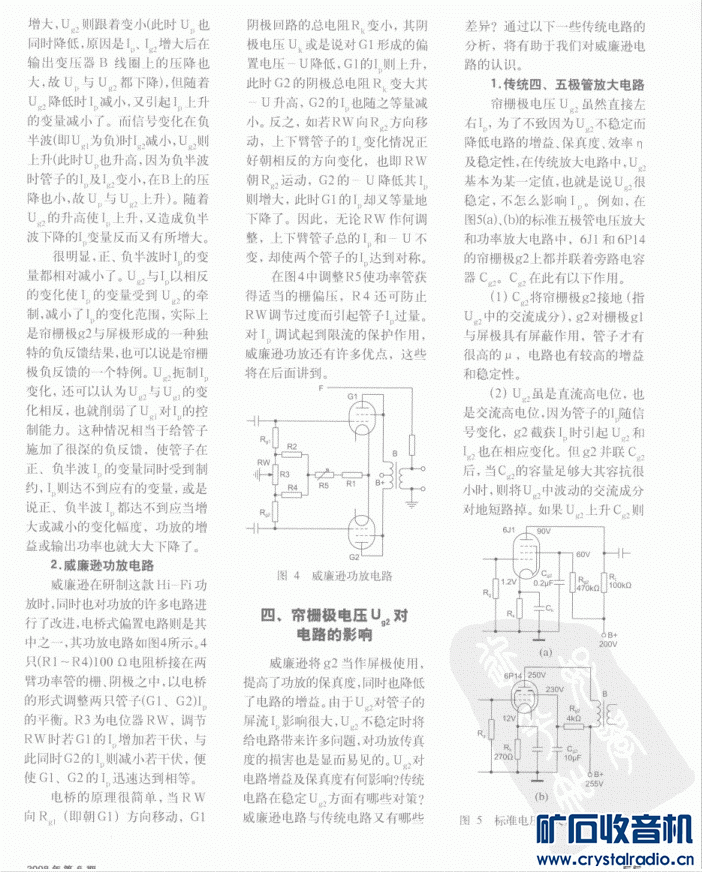

2008年第6期《无线电与电视》杂志有一篇《威廉逊功放特性》对该电路进行了全面的分析，介绍出来，供参考。

jupeter · 发表于 2022-3-26 22:42:24

一直以来，针对多极管的三接，很多流行的看法是看做多极管的帘栅极负反馈，我不是太认可。我的看法是，多级管的三接，他就是可以看做是一个三极管，因为这种三接后的曲线，完全就是一个三极管的曲线，理论上是完全可以找到一个三极管去代换这个三接的多极管。那么，这个单纯的三极管又是依靠什么极的负反馈呢？三接的多极管，其特性曲线，就反映出本身的特性相当于一个三极管，在路的表现也是三极管，设计时完全就当成一个三极管用就行了。如果非要牵强附会，说多极管三接时，帘栅极有负反馈作用，那么，无异于说三极管的屏极也存在屏极负反馈，因为三极管的屏极电压影响了屏流。这完全有点舍近求远、形而上学了。

老胆LAODAN · 发表于 2022-3-26 22:55:15

赞同，我也这么认为！

粤北山野 · 发表于 2022-3-26 23:12:36

jupeter 发表于 2022-3-26 22:42
一直以来，针对多极管的三接，很多流行的看法是看做多极管的帘栅极负反馈，我不是太认可。我的看法是，多级 ...

帘栅极直通或者串电阻接屏极，帘栅极电压和屏极电压接近，并且同步改变，就是一个三极管。

29BBY · 发表于 2022-3-26 23:42:22

jupeter 发表于 2022-3-26 22:42
一直以来，针对多极管的三接，很多流行的看法是看做多极管的帘栅极负反馈，我不是太认可。我的看法是，多级 ...

我这么认为：纯粹的三极管也是存在很强的内部负反馈的。栅压变深而使屏流下降时，负载上压降减少而屏压增高。屏压又对屏流产生了反作用（抑制屏流的减小）。这就是三极管内在的负反馈机制。这让三极管体现出极为独特的非饱和特性。
多极管、晶体管，屏压（漏源电压/集-射电压）对屏流（漏极电流/集电极电流）控制作用微弱，可以基本上看做“单向”器件，即输入回路对输出回路的电流有着强烈的控制，而输出回路本身的电压对输出电流控制作用微弱。这样，内部负反馈机制很微弱，器件体现出饱和特性。

298175407 · 发表于 2022-3-29 17:03:10

学习了。。。
