输出牛不并Ck、Rk会失真？

heroicjzu

借个网上的图。老书如此说。

老国产机几乎都并有Ck，而没有Rk。

现代机，很多都没有Ck、Rk。

请教，老书、老机、现代机，谁的做法是对的？其原理是什么？谢谢大家。

daxian50

茹贝尔电路的主要作用是，对宽频感性负载进行相位矫正。也就是说让感性负载尽可能向阻性负载接近。

汉江水

我是都并这个串联网络，它主要是使初级在高频段阻抗相对稳定，而负反馈是治标不治本，我是这样认为的，加上它可以减小大环负反红馈，减小瞬态失真。但它有个很明显的缺陷是不同喇叭其网络也不同，也就是专款专用。

汉江水

不串电阻就成了低通滤波器，高频部分衰减，多用于收音机电路或高端要求不高的机器中。

daxian50

感觉这个Ck;Rk接在输出管阴极，有些莫名其妙。因为按照电路设计原则，阴极电阻上并联的电容，是为了弥补阴极电阻的阻抗，形成一个交流通路，也就是说从交流等效看，阴极是直接接地的。而电源正负极在交流等效电路中，是相当于短路的。这样等效来看，Ck和Rk在交流电路中，是并联在输出变压器初级的。也就是常见的茹贝尔电路，这个电路的目的是用来相位矫正。

3042775020

Ck、Rk是零点补偿电路，作用是展宽电路的频率响应，使用的条件是前级的输出阻抗和后级的输入阻抗都比较高。电子管的屏极输出阻抗和输出变压器的初级阻抗相对比较高，所以在这里应用零点补偿电路是有作用的。

qiuwei8375

RC校正电路我在去年装的牛入牛初晶体管功放中用过，不接校正电路，输出波形惨不忍睹，且功放管发热。接入之后声音要好得多，功放管发热也小了许多。

汉江水

楼上坛友，能否把你的这个作品发上来，因我也想做一套牛入牛出晶体管功放，但一直忧虑不决。谢谢。

zjhyhky

你好，很有用的资料，能否把Ck、Rk的计算公式拍出来看看，谢谢！

汉江水

daxian50 发表于 2022-1-8 13:13
感觉这个Ck;Rk接在输出管阴极，有些莫名其妙。因为按照电路设计原则，阴极电阻上并联的电容，是为了弥补阴 ...

是的，是并在初级上，但下端放在阴级上，因有大电容入地，由于电源电阻近于零，因此两者在交流上是等效的，并无错。

粤北山野

汉江水 发表于 2022-1-8 13:34
楼上坛友，能否把你的这个作品发上来，因我也想做一套牛入牛出晶体管功放，但一直忧虑不决。谢谢。

UPA68孪生JFET管差分输入，日立负温MOS管，变压器推挽输出，声音还可以。不建议用变压器输入。

heroicjzu

看了大家回复，感觉Ck、Rk还是比较重要的，不该省去啊。

heroicjzu

zjhyhky 发表于 2022-1-8 13:36
你好，很有用的资料，能否把Ck、Rk的计算公式拍出来看看，谢谢！

找到了

汉江水

heroicjzu 发表于 2022-1-8 19:56
我也想知道

我给楼主一计算公式，电阻R＝Ra，
电容C＝（Ls十L2反射到初级的电感）／Ra的平方。Ls是漏感。

heroicjzu

汉江水 发表于 2022-1-8 20:15
我给楼主一计算公式，电阻R＝Ra，
电容C＝（Ls十L2反射到初级的电感）／Ra的平方。Ls是漏感。

您是高手啊

heroicjzu

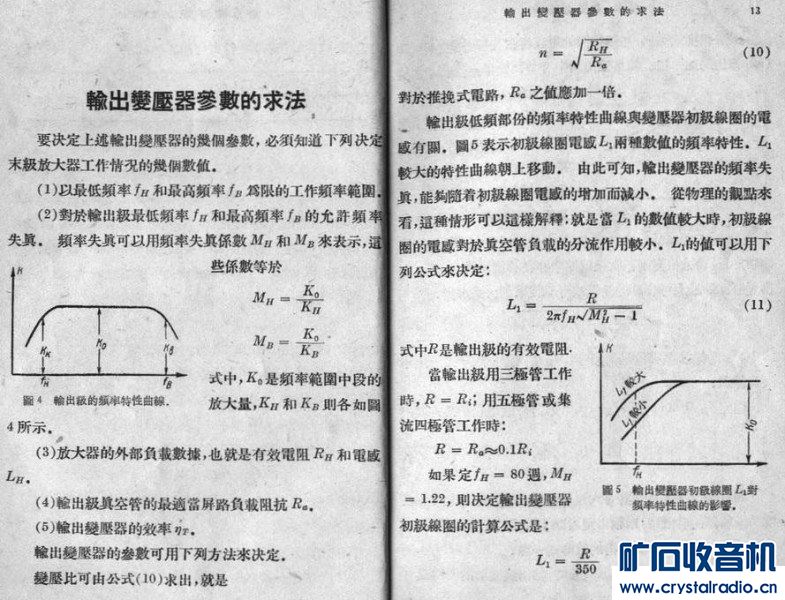

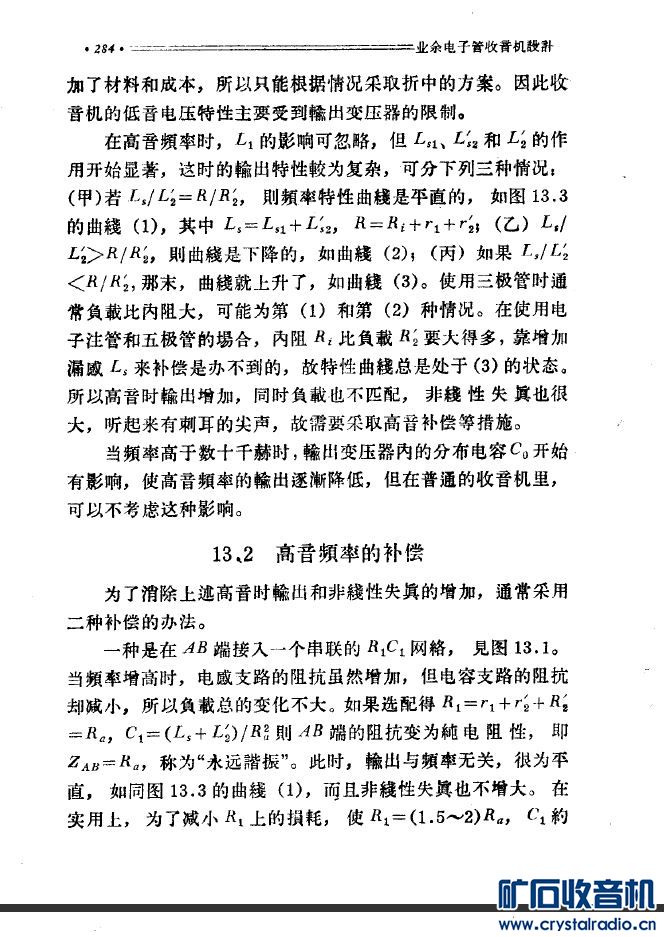

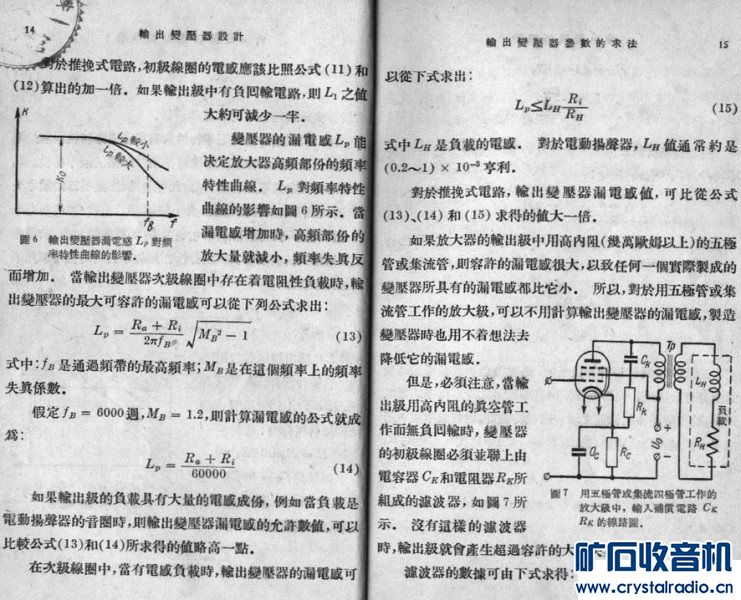

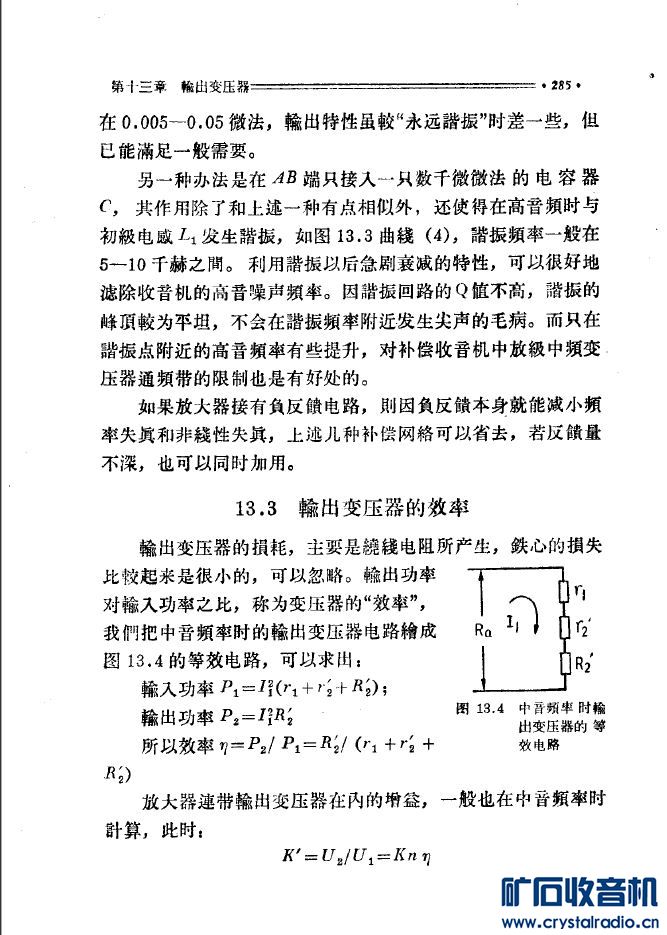

通过翻书，找到了比较好的答案，分享一下。
