11月1日，开始经常来坛子，有时间就发老机上来，大家一睹。

第一台，发一个德国很老的收音机

话说现在是的德国电工委员会(DKE) ，在1938年，那个时代制造出了型号是DKE 38的两灯直放收音机，是不是这个公司

我不知道这么说对不对？心里没底，要是有知道的，请纠正。

两灯（其实整流除外，是单灯机）再生，够老，好久没听到再生的尖叫声，又可以调一调再生量，过了一把瘾。

关于怎么样精确的调整再生量的大小，这机的设计，我还是第一次看到，我专门做了两个动图，发出来，供矿友分享。

这么老的收音机，找到两块一样的板子，凑齐了，还不错，成功接收了AM好几个电台。

hujingdi

前面奥地利的Radione Auto und Reiseempfanger R2和新西兰的AEW1，这两个机器摆弄过之后，我发现，它们都低压直流供电，这没问题。

问题上是新西兰这台，把我搞懵圈了，起码一周，没回过神来。

通过充电，知道，这叫振动电源，中文又叫：斩波器：德语：Zerhacker，英语：DC tube radio power supply，

情况是这样的：它们的直流电源进去，通过振动装置（就是那个大铁盒子，是专门直流电压的，并且屏蔽很好，防止对外干扰），形成方波，方波通过变

压器提升，提升以后要整流，成为直流，

到阳极B+电压，这没问题。

问题是：新西兰AEW1这一台接收机，方波升压后，没有整流，就直接滤波，成B+电压，去供电子管阳极！  这下我傻眼了，到处没找到整流管…

居然没有整流的。我的理论完全懵圈儿了。升压不整流！是什么鬼？

  通过认真比较，两台机器的电源电路，兴奋的找到了缘由

hujingdi

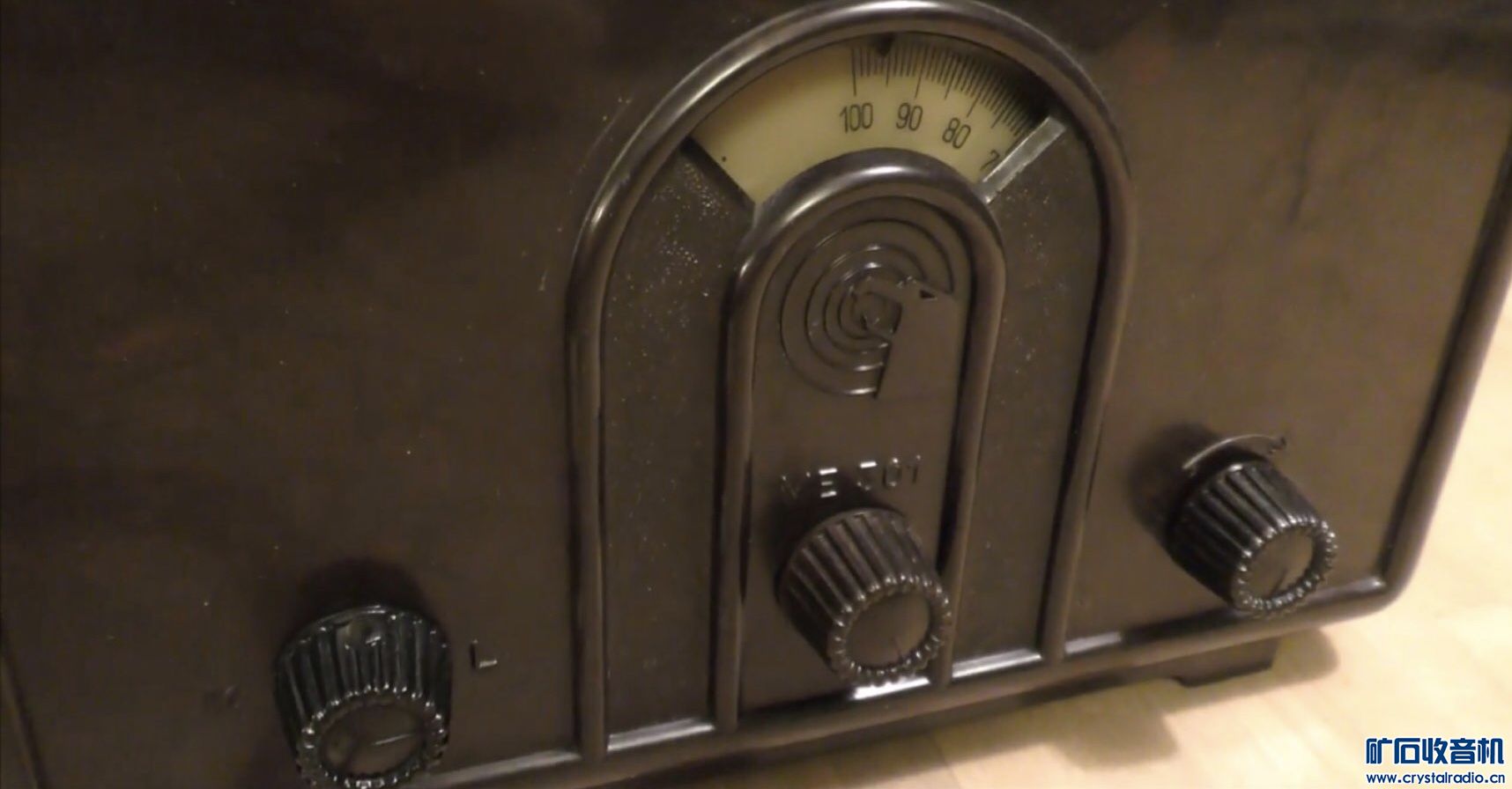

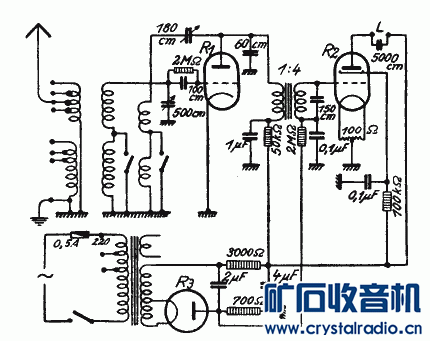

德国的 VE 301 收音机于 1933 年推出，三灯，直放机。

相当老的收音机，看起来非常简单，

其实包含了许多历史，纳粹时代的宣传广播，需要低廉的价格让大众买得起，

这样的收音机德国工人两周的工资，就买一台，比1930 年代的大多数收音机便宜得多。

据说设计这一款收音机的工程师还得到过他的加奖。走低价路线很快占领德国市场。并且快速向世界各国国家推出。




电源开关设计在背面，战争年代，可能是节约导线。^_^

还想得起，看过的老电影，德国人在收音机背后去开电源的动作。就是这一款收音机的设计工程师的手笔作品，基本都沿用了这风格。




开后盖看到的是大舌簧喇叭，关于这个大喇叭，声音还行不多说，关键它并不是铁架，
和前面那一台DKE38喇叭都不是锈的黄色，是那个时代，绝不允许用金属来做喇叭，金属材料是要用在军火上的。
要是违抗，那时要被处决的。
是德国人研究的特殊材料，并不是简单的胶木也不是塑料，这么多年也不变形，舌的间隙保持得很好。
这一款VE301收音机，可能喇叭材料有改进，喇叭表面有光泽，前面的DKE38喇叭没有光泽。



看背板，右图，收音机天线从侧面接入，决不要小看，这侧面，那些孔，德国人已经有了接口的设计







点燃，老管泛起蓝光，很熟悉的颜色，

变压器处理简单，没有做防潮，刻度盘清晰。









那时的报刊的照片，这宣传照片描绘了一个德国工人家庭。全家围在一起，
每个人都在听VE301收音机里广播。

可能是表现卓越，军属吧，增一台VE301收音机。




后来EV301成为了系列产品，下代更新了电动扬声器，音质改善。产量不少，以至于现在还能够找到成色不错的机器。

hujingdi

前方高能！
VE 301形成系列产品，各个型号，有电池机，有无电源变压器，有电源变压器，直流机，等。

还有配套的外部设备，据说加上这些天线端的外部设备，可以收到长波，也有说可以收到短波，

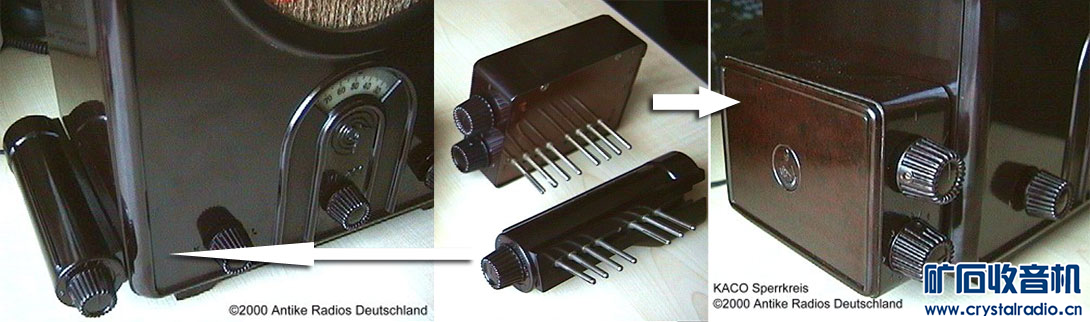

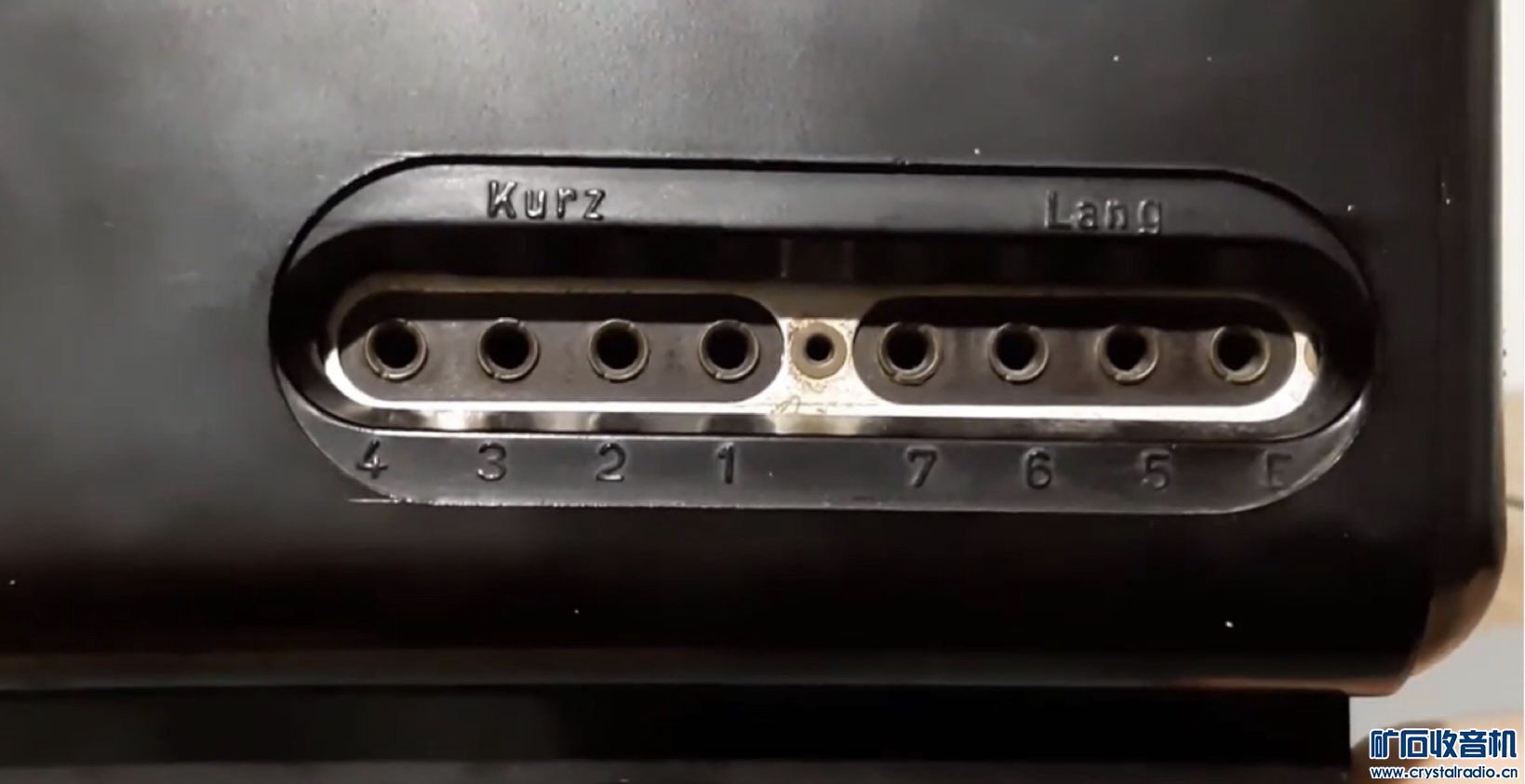

这些外部设备，通过VE301侧面的八个孔，和收音机内部相连，形成类似接口的装置，拔下来，插上去，都设计得非常方便。

现在看，这种设计，也不落后。

不过我 没搞到这些外部设备，也不知效果可否，从原理上是说得通的。

这些都是网络上的资料。

可以看到，那时各路神仙齐上，对准这个接口脑洞大开，许许多多的接口配件。

丰富多彩，就像现在和手机配套的纵多的APP

hujingdi

今天发，苏联的早期产品：Zarya 公司的两灯老接收机

是 1951 年，莫斯科无线电厂“Krasny Oktyabr”和伊尔库茨克中继厂生产的，电池收音机。

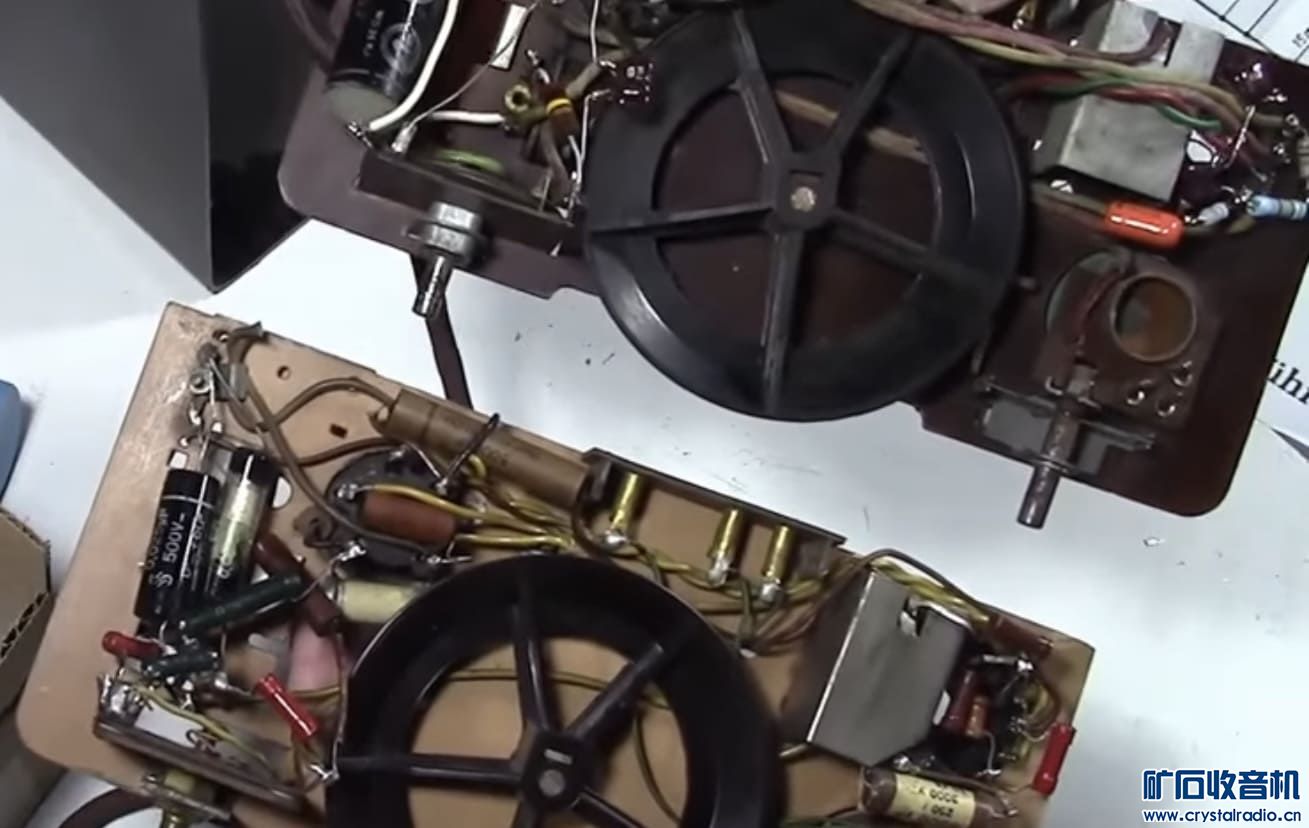

调谐是"空气“   单连。很少见的调感，怕年轻人没见到过，我做了个动图，可以看到调整的过程。让年轻人长见识。












这个就是"空气"单连，

图纸

电子器件爱好者

hujingdi 发表于 2021-11-4 05:33
今天发一台，苏联的早期产品：Zarya 无线电接收机

是 1951 年，莫斯科无线电厂“Krasny Oktyabr”和伊尔 ...

这个是调感的，第一次看到。70年了谢谢版主让我们开眼了

电子器件爱好者

hujingdi 发表于 2021-11-4 05:33
今天发一台，苏联的早期产品：Zarya 无线电接收机

是 1951 年，莫斯科无线电厂“Krasny Oktyabr”和伊尔 ...

不知收台如何？

hujingdi

电子器件爱好者 发表于 2021-11-4 14:23
不知收台如何？

就是：标准两灯机+舌簧喇叭，效果一般，还行！
———————————
今天发一台三灯老机，1958年左右Bell公司产品。
从底板上看，一电子管开孔还在，整流被取代了，
取代一个电子管，节约了电力，降低了成本。
这种三灯机，保存下来的并不多。

hujingdi

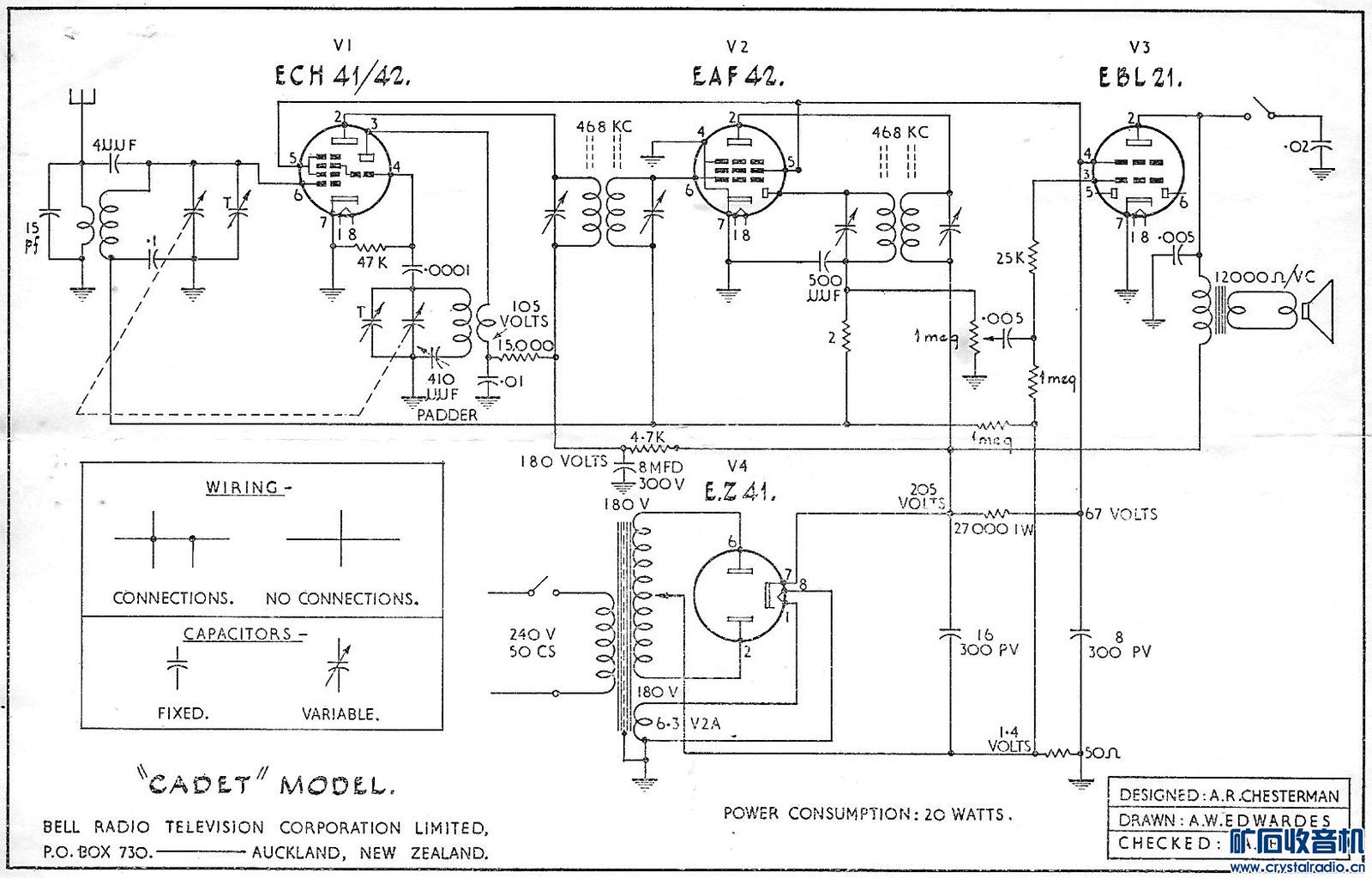

今天发一台1950年 ANTONE 的CADET，大八脚，四灯老机。

电子器件爱好者

hujingdi 发表于 2021-11-5 10:12
今天发一台1950年 ANTONE 的CADET，大八脚，四灯老机。

漂亮

hujingdi

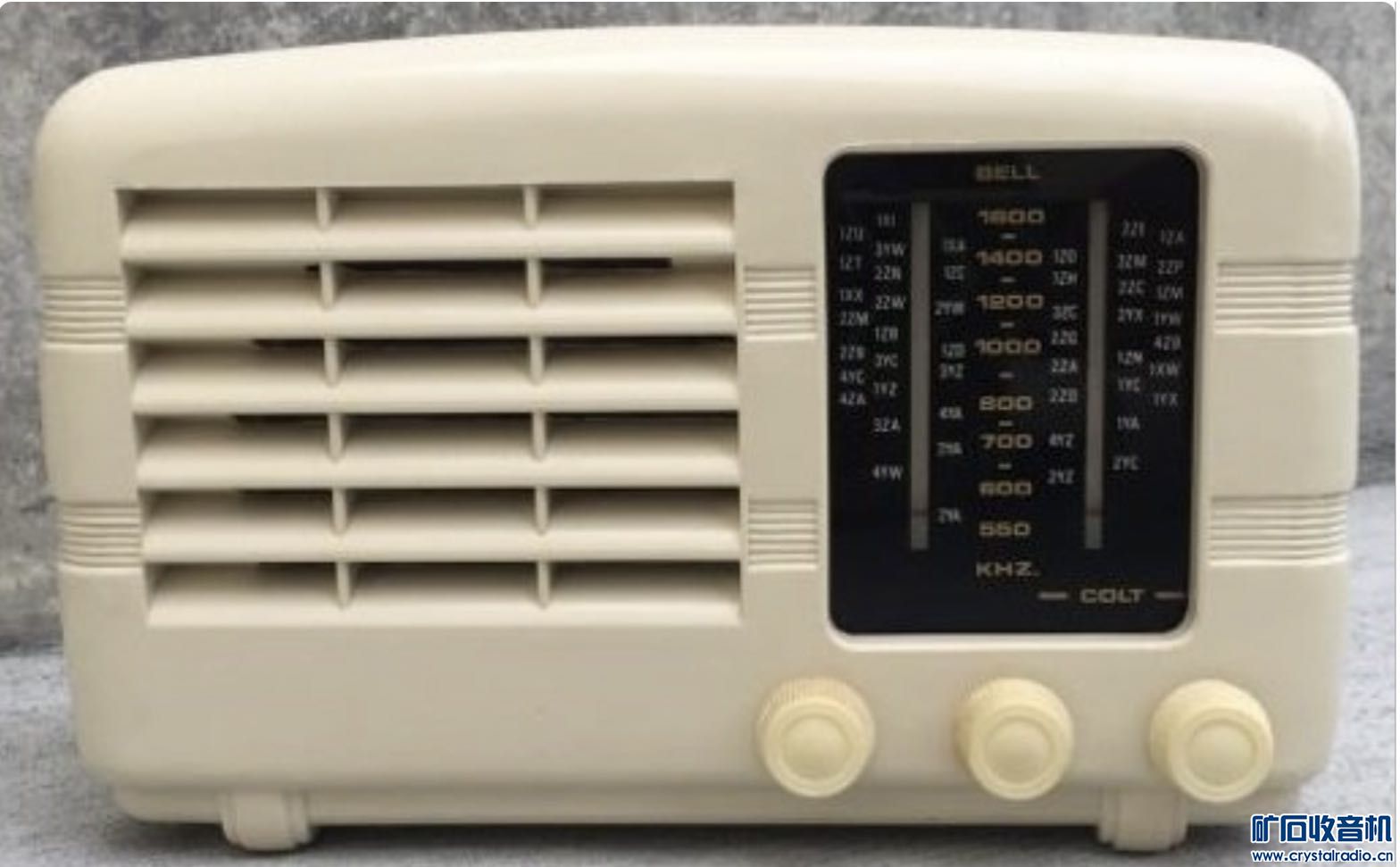

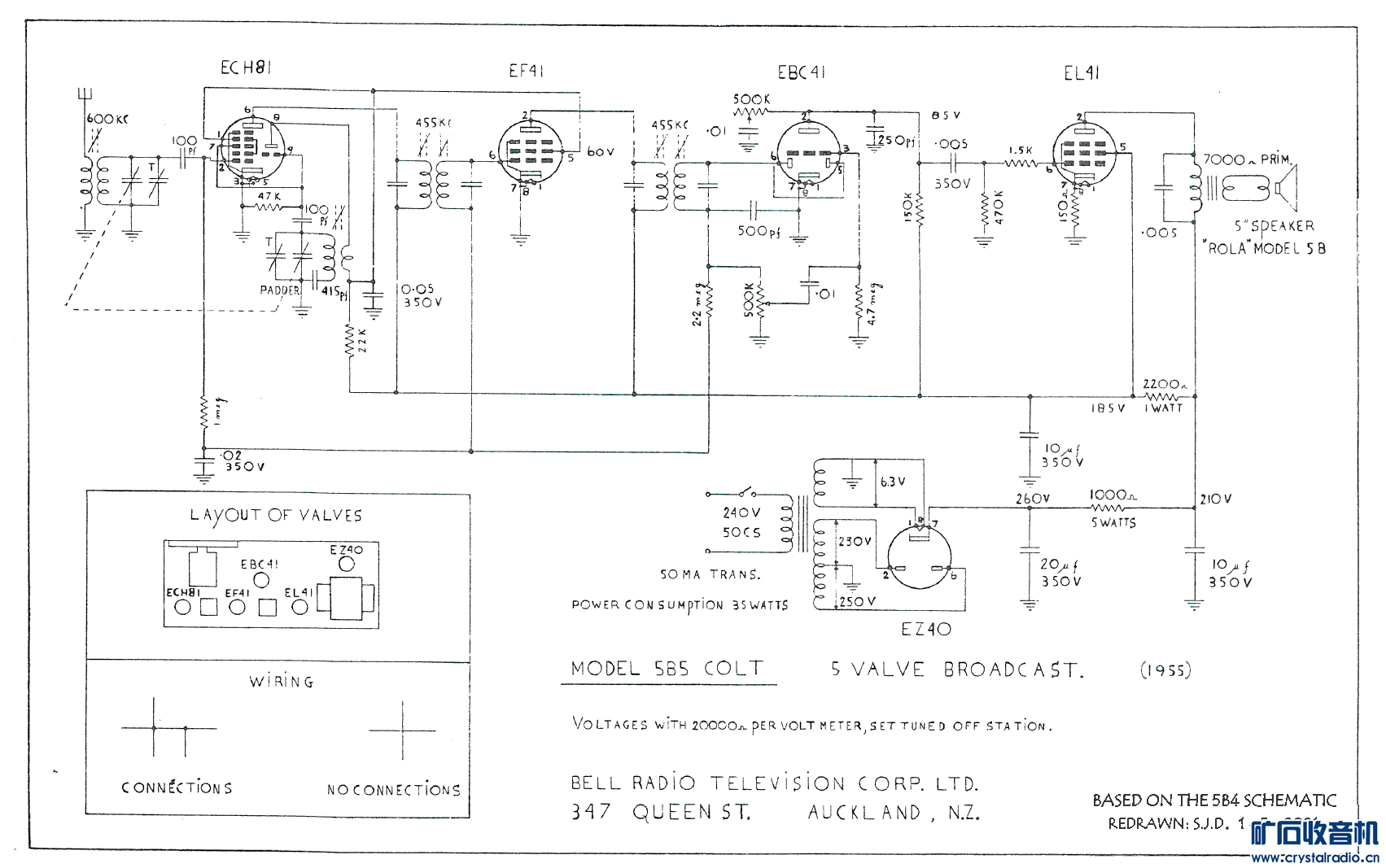

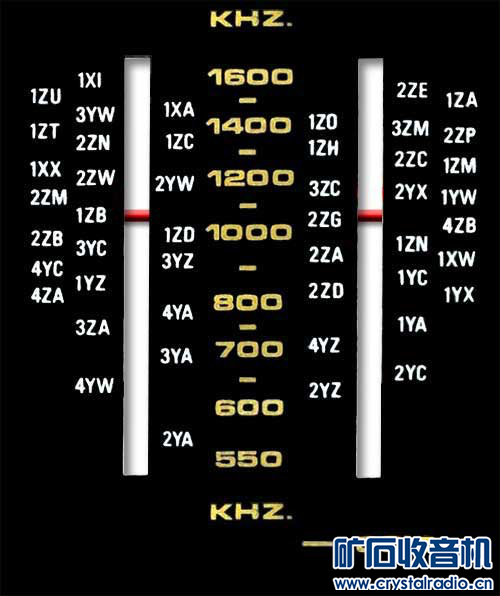

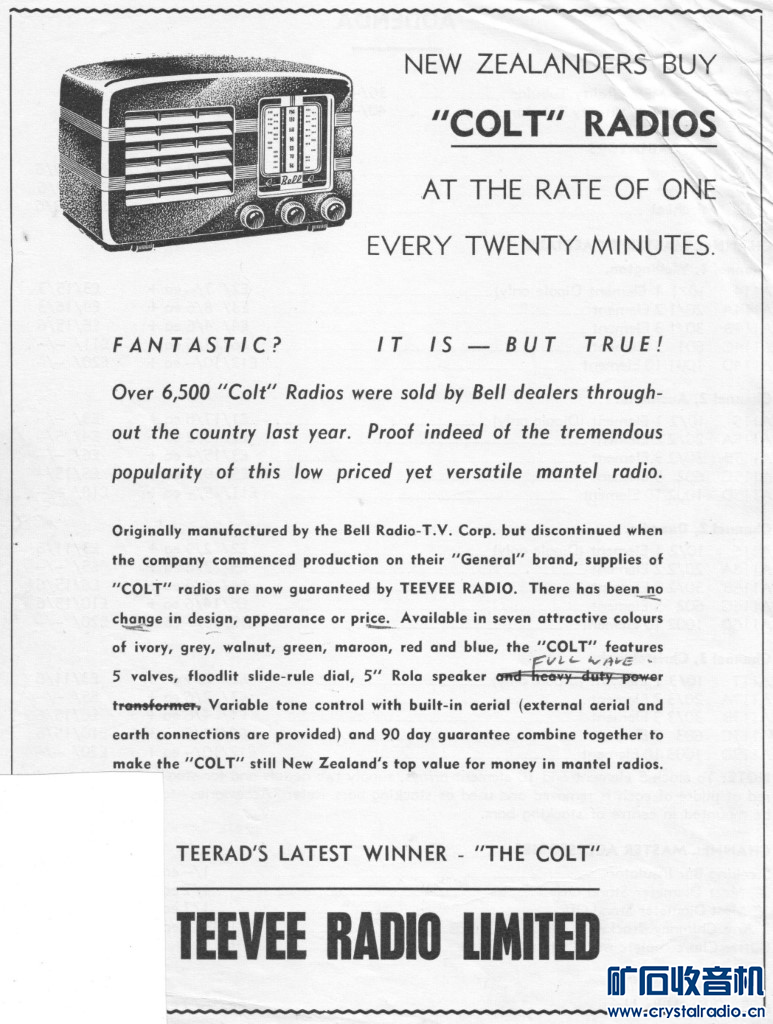

今天发一台1951年的Bell Colt 5B5 是 Bell Colt

365171757

老古董机，养眼。

hujingdi

今天发一台5B67四灯收音机

Bell Colt 5B67 它是 Bell Colt 系列四灯收音机的其中一部
1967年改进制造，主要硅桥整流器代替整流电子管，节约了能源。
再有把电源滤波电容三个集成到一起，并且容量有有所加大，纯净了直流。
还有喇叭开始运用小磁钢，提高喇叭性能，改善了音质。

喇叭重量及去掉一个电子管其整体机器重量有所减轻、耗能总体下降。

hujingdi

今天发一台Model 1 它是 Bell 品牌下的第一款（电池、交流）两用便携机，1952年产品。

hujingdi

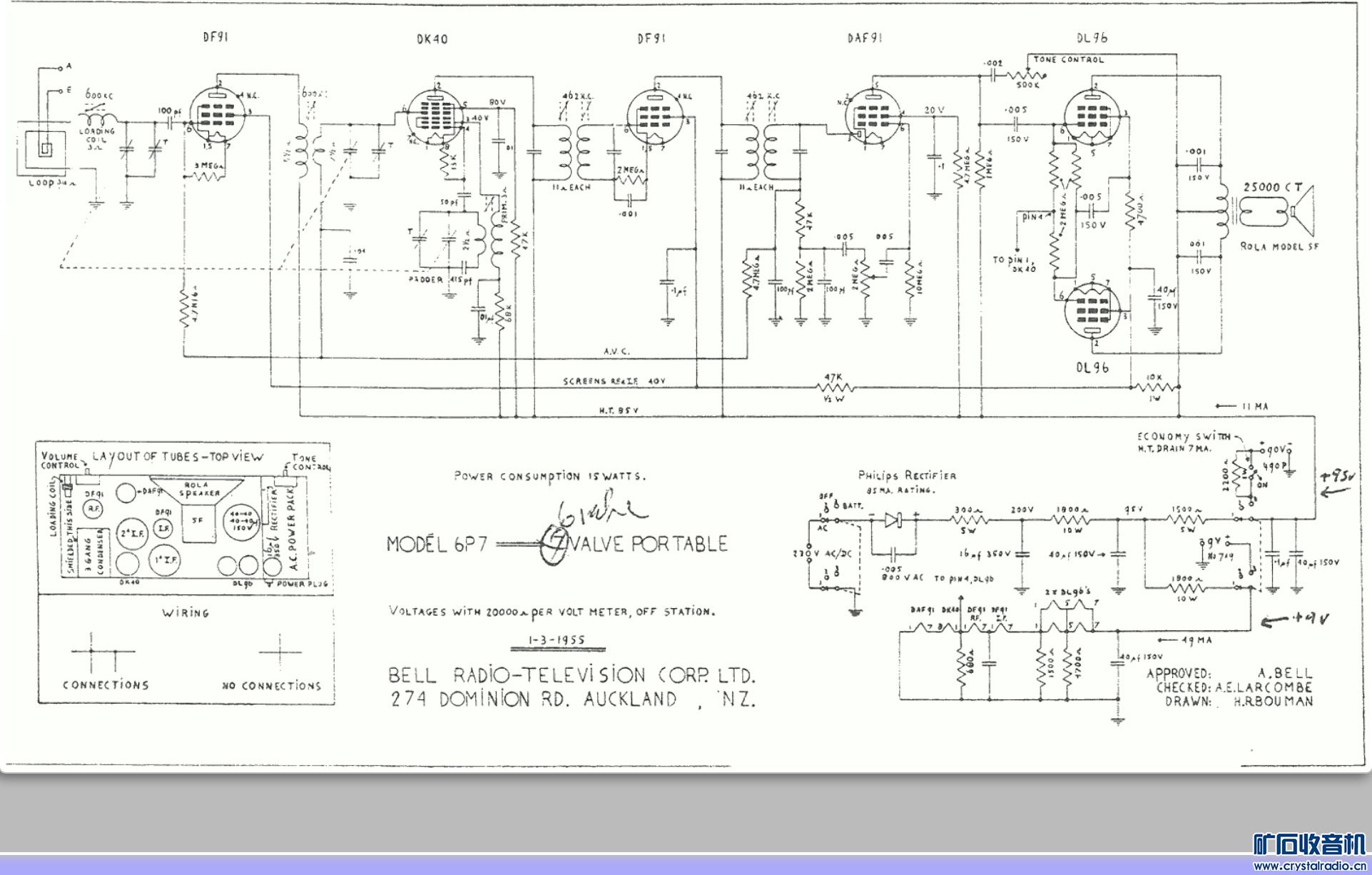

今天发一台6P7它是新西兰 Bell 品牌下的另一款便携机6灯收音机（交流 / 直流 / 电池）热底板，靠全绝缘外壳和旋钮。1955年产品，

较前一款有较大改进：1、去掉了电源变压器，重量减轻了不少。2、功放采用这样的电路，节约电池，增大了音量。

改进采用当时耐用的飞利浦二极管整流。
