矿坛洞洞板工程之调音台纪实

无烟男人 · 发表于 2011-6-26 23:08:17

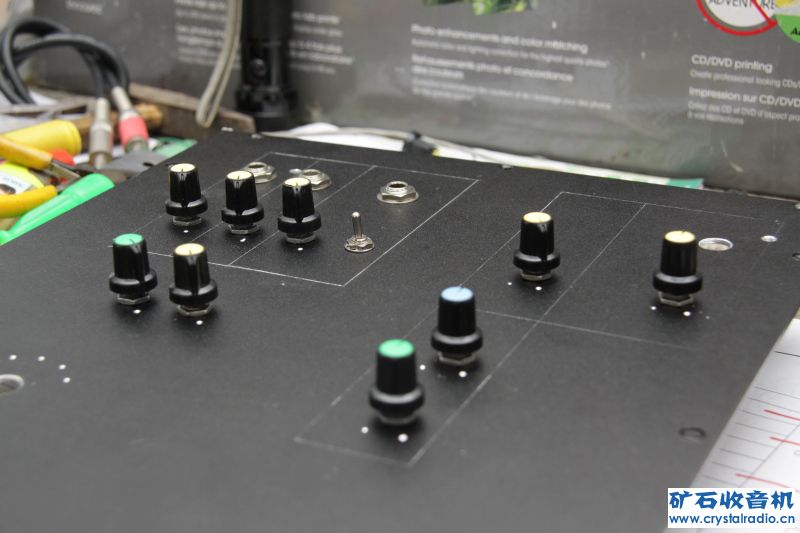

这几天“海马”登录上岸，广西闷热难耐，在家憋了几天，忙活了一个话筒混响器，有点四不像吧，说是前级也行，说是OK话筒放大也行，还简单的兼顾了一下调音台的特点这机器是为老爷子做的，老爷子平时喜欢唱歌搞点文艺偶尔出去和朋友搞点活动之类的，用个破烂不水的功放带个美国柯达便携舞台音响箱确实有点慎得慌，现在本人正好闲置在家，干脆整合一下个人垃圾资源，拼凑一套比较看的过眼的话筒混合器给老爷子玩玩也算不白忙了。这台机器内部全部是运放，3路话筒输入独立增益可调，混合后用三菱的M65831芯片做混响处理，听说这片子是目前比较顶级的处理器，就拆机了几片也就是为这个做为核心的了，然后再有一路立体声的信号输入，针对DVD VCD CD MP3 MP4信号进行输入，这一路主要就是音量高低音 3个旋钮，还有最后一路就是单声道的电子琴接入，说白了就是3路话筒 1路AUX 1路电子琴的最简调音台系统所有都混合后送后续功放进行扩音，老爷子早就想配备一套了，我也看了几个系统，有个雅马哈的路边乐队系统比较合适，论体积、论音质都非常完美但是价格不是吾等工薪能接受的，最简单的雅马哈8路调台价格最少都在4位数以上，无奈啊。很多深港地区的廉价小调台质量和稳定性又实在不干恭维，最后决定还是上阵父子兵，自己干了！

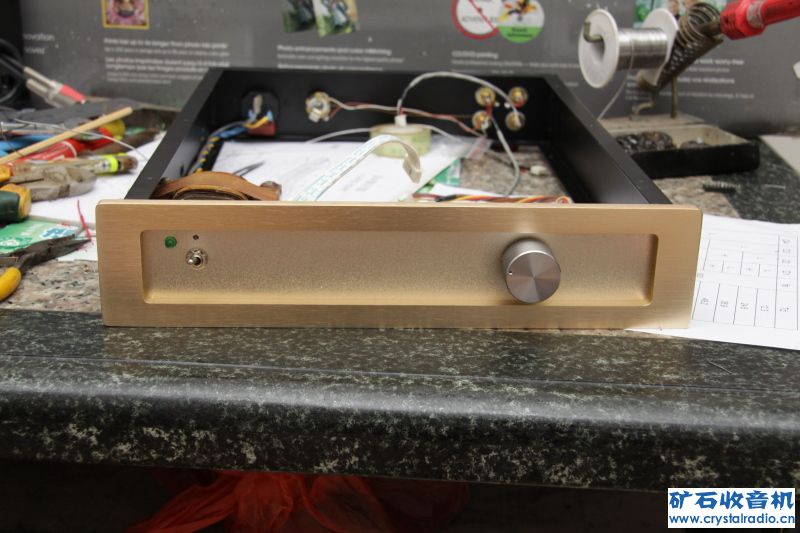

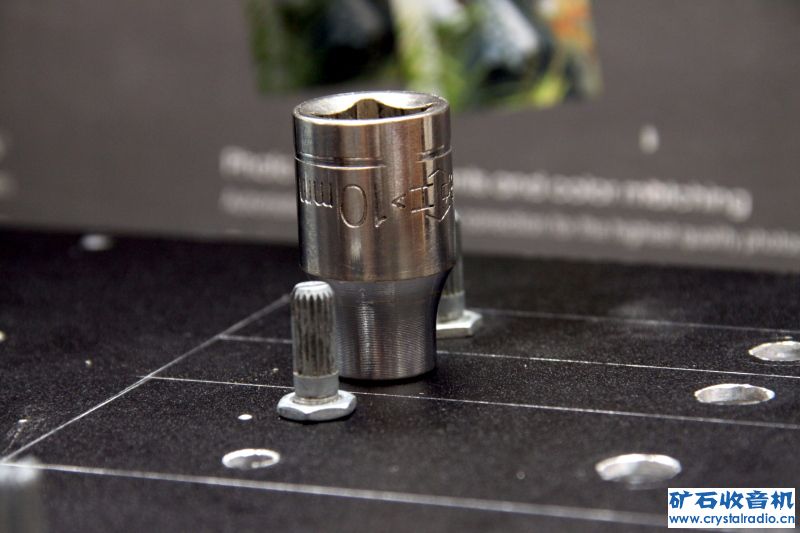

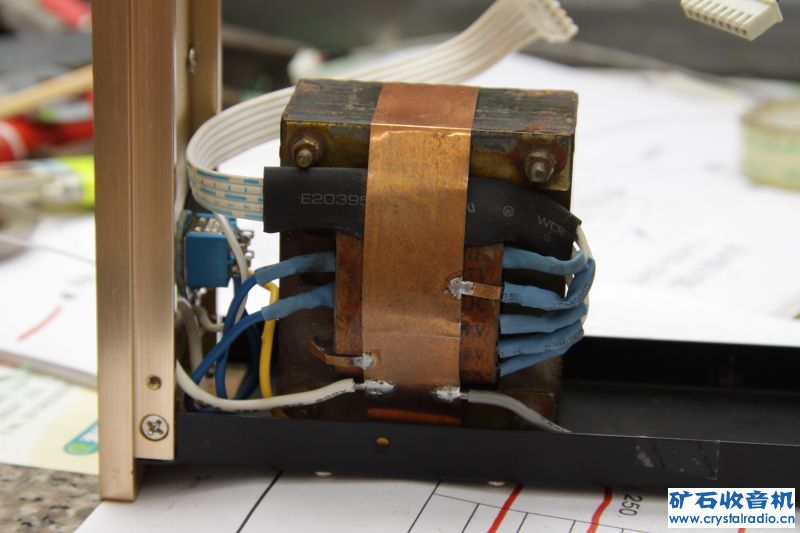

这次DIY花费比较大的就是机壳和洞洞板方面剩下的都可以在垃圾堆中回收，这里要感谢矿坛几位同学提供的技术支持和零配件支持，主要代表有一直技术支持的衡版和一直打击我的海版以及特版清河同学东北人家 qhd092zq GF757 等等一大批热心同学

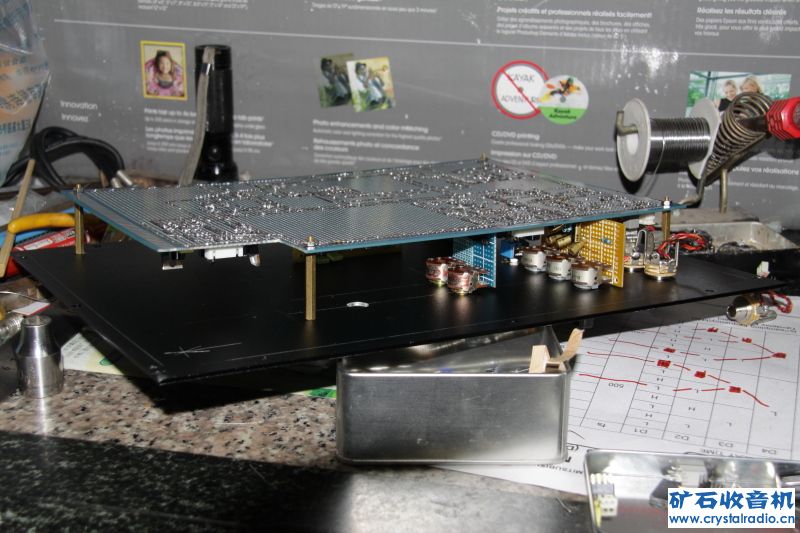

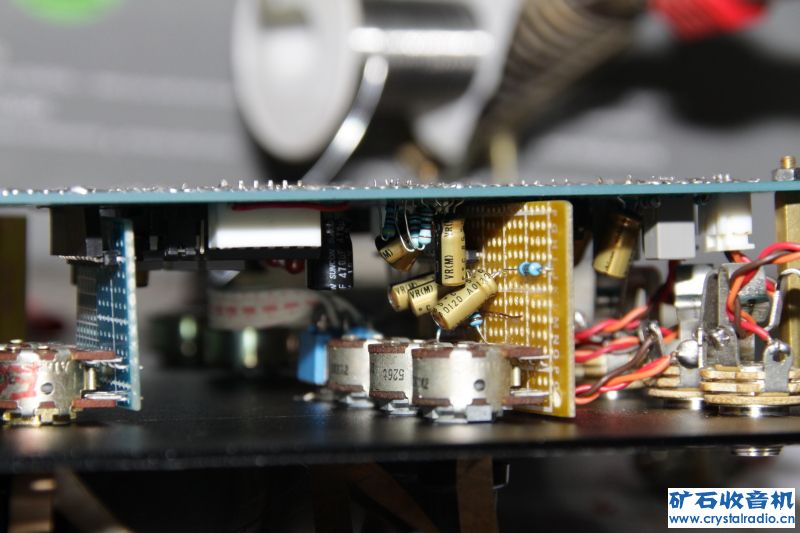

这机器我只能说能出声，能保证一定的频率响应和必要的带宽以及一定的话筒效果，NND这次买原件才发现现在管你什么补品什么贡品，电阻电容引脚一律铁丝。咳……无奈价格音质也因此不能提到保真级别了只能说有声音出来，好了不说了上图，说好了哈全是洞洞板工艺，不好看的就自己在电脑前乐一下就行了，忙了几天今天终于初见成效，至少第一次通电没见自激，输入信号基本达到有声音能调节，没有交流声和干扰的效果就很欣慰了，生下来的就是按照老爷子的喜好进行调校了…… 本来想放在晶体管区的想想这玩意是音响的呀，还用了运放，所以就放这里了，但是对不住开头的“发烧”两字了，

本机所有费用300元左右
