让烧友开开眼的收音头电路图

fy0204 · 发表于 2021-4-13 17:38:22

看起来不错

于海旺 · 发表于 2021-4-13 22:35:38

这个机器灵敏度够高的了。充分发挥性能，还要有良好的天线。
FM：双三极管阴地栅地高放电路，双三极管本地多谐振荡器，三极管混频电路，四级中放一级限幅电路，相位鉴频器。
AM：一级高放，S（哈拖来)式变频电路，两级中放，全波检波。
带有AGC，AVC转换控制电路。有AM立体声输出端子。

杭州陈玉 · 发表于 2021-4-14 12:49:12

于海旺发表于 2021-4-13 22:35
这个机器灵敏度够高的了。充分发挥性能，还要有良好的天线。
FM：双三极管阴地栅地高放电路，双三极管本地 ...

用2根拖线，收台很多了，不愧是专业级的，图纸下面的英文的意思是专业版的。这两天在改造它，开机基本不听中波，但中波954的节目也不错，但是中波也一直工作着。改成高压和灯丝都分开，就是听调频的时候，中波是不工作；听中波时候，调频是不工作的。
中午已经改好了，一切都正常。

于海旺 · 发表于 2021-4-14 13:45:29

杭州陈玉发表于 2021-4-14 12:49
用2根拖线，收台很多了，不愧是专业级的，图纸下面的英文的意思是专业版的。这两天在改造它，开机基本不 ...

祝贺你得到了个高端机，弄个八木天线进行远程接收。

blsxmz · 发表于 2021-4-15 17:01:09

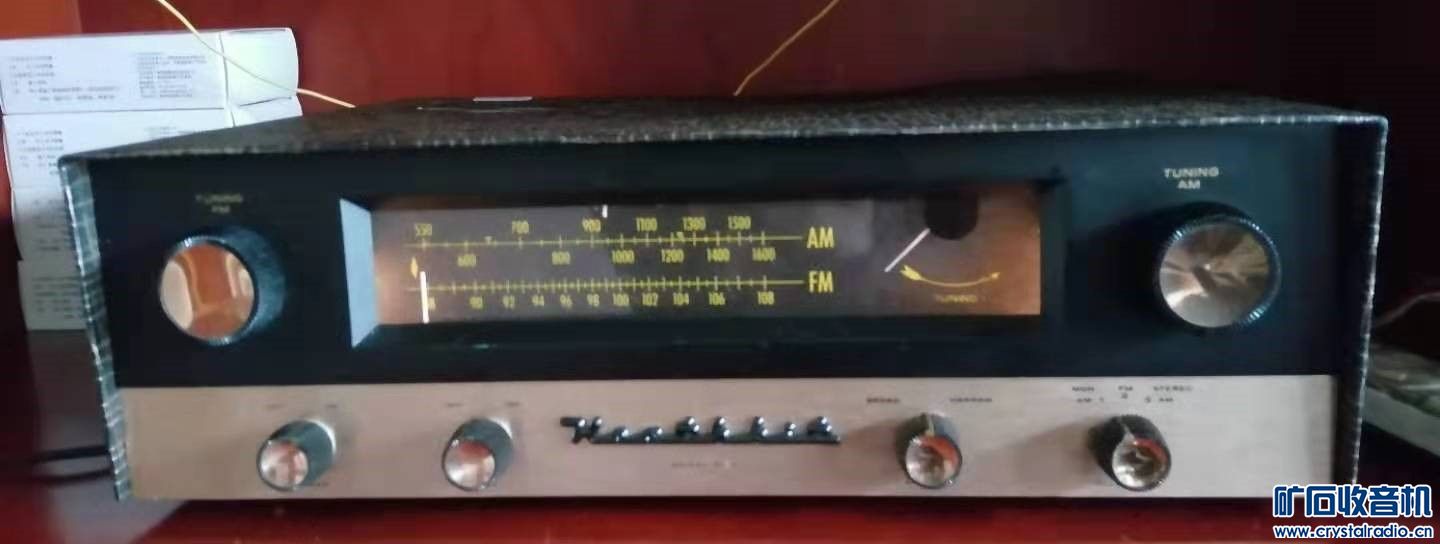

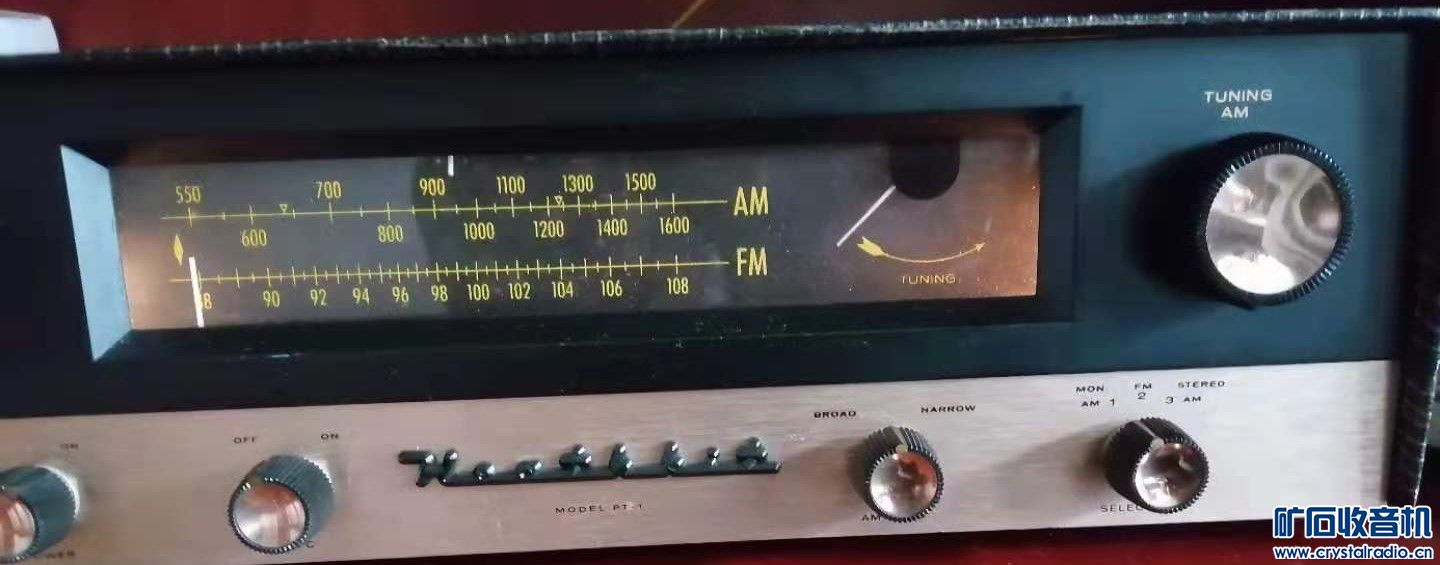

麻烦楼主给个开机的工作照看看，解解眼馋。

365171757 · 发表于 2021-4-15 17:09:55

没有数据装机很难做到位。

杭州陈玉 · 发表于 2021-4-15 17:10:48

blsxmz 发表于 2021-4-15 17:01
麻烦楼主给个开机的工作照看看，解解眼馋。

杭州陈玉 · 发表于 2021-4-15 17:15:09

杭州陈玉 · 发表于 2021-4-15 17:18:03

365171757 发表于 2021-4-15 17:09
没有数据装机很难做到位。

中波的中周有宽带窄带线圈，难做。调频的本坛的朋友就可以做。不过中波的那个特殊的中周可以根据原理，应该能做出来。

杭州陈玉 · 发表于 2021-4-15 17:20:48

迷上电子管收音头的声音了，一天听好几个小时，只要坐在书房就开始听收音头。功放也是电子管的，非常好听。

606264 · 发表于 2021-4-15 17:45:30

看后有个小问题∶这么多电子管怎么就用晶体管整流？

杭州陈玉 · 发表于 2021-4-15 18:23:51

606264 发表于 2021-4-15 17:45
看后有个小问题∶这么多电子管怎么就用晶体管整流？

直流电流合起来大约105mA,可能为了减小体积吧，很奇怪，另外中波检波也是用晶体二极管，而调频是用电子管检波。

渔翁音乐 · 发表于 2021-4-20 16:31:34

楼主的机器真好！多少钱收的？

杭州陈玉 · 发表于 2021-4-20 17:04:43

渔翁音乐发表于 2021-4-20 16:31
楼主的机器真好！多少钱收的？

2300元，谁让咱特别喜欢电子管收音的声音呢？

越玩越菜 · 发表于 2021-4-20 20:20:18

这机器叫啥名字？
