没事整理了一下收来的中周

dmy

我也嘚瑟嘚瑟

第二张不能传了

于海旺

虾米 发表于 2021-3-6 08:28

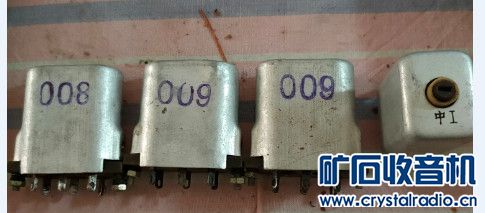

于版：是一套电子管电视机用中周，买来是准备利用外壳和骨架的。谢谢您的提醒
1、2和3是双 ...

您可能买错了，还没有见到过这样的电子管中周，你测量一下长宽高（只到底面不含脚）尺寸，传上来再看看。

dmy

我虽然有“食材”，可惜不会“烹调”

于海旺

虾米 发表于 2021-3-6 08:28
于版：是一套电子管电视机用中周，买来是准备利用外壳和骨架的。谢谢您的提醒
1、2和3是双 ...

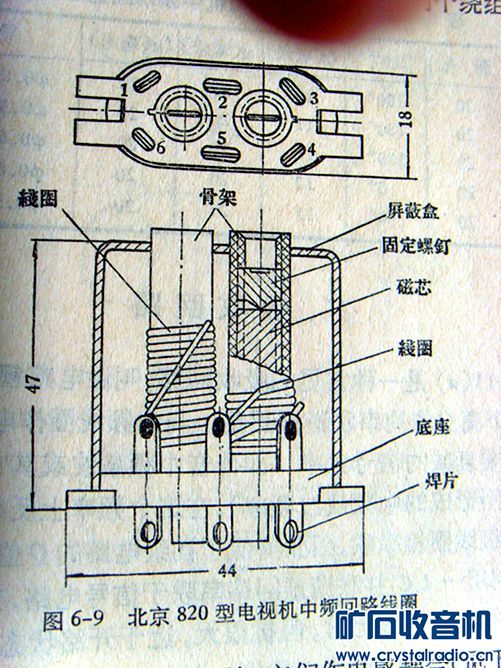

见到过的国产进口电子管电视机都是这样的中周，如果购买配件一共一盒8只，还没有看到单孔的。业余混合式的除外。

于海旺

dmy 发表于 2021-3-6 11:30
我虽然有“食材”，可惜不会“烹调”

电子管电视机用的中周，坛里有一些已经改造成功，尤其是陈老师。搜索搜索可得。

于海旺

虾米 发表于 2021-3-6 08:28
于版：是一套电子管电视机用中周，买来是准备利用外壳和骨架的。谢谢您的提醒
1、2和3是双 ...

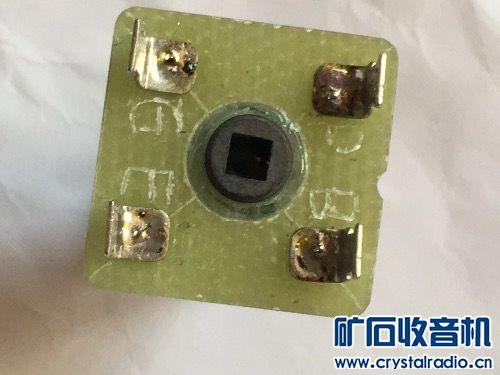

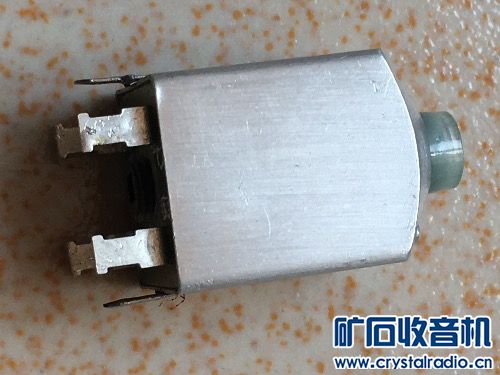

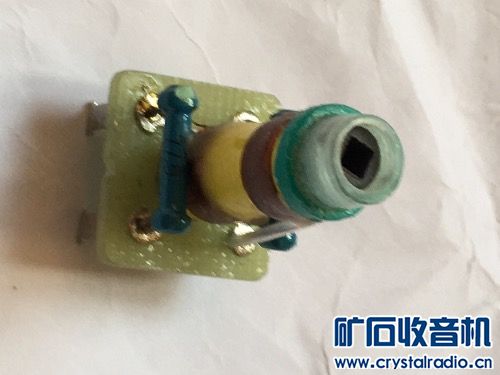

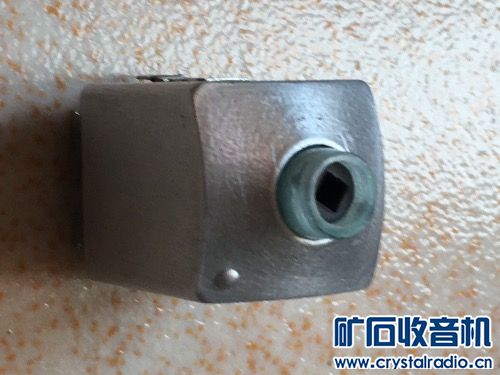

这是晶体管电视机中周外形图。

dmy

于海旺 发表于 2021-3-6 12:00
电子管电视机用的中周，坛里有一些已经改造成功，尤其是陈老师。搜索搜索可得。

待我将FM 电子管高频头做成功后，再开始研究中周的制作。谢谢您！

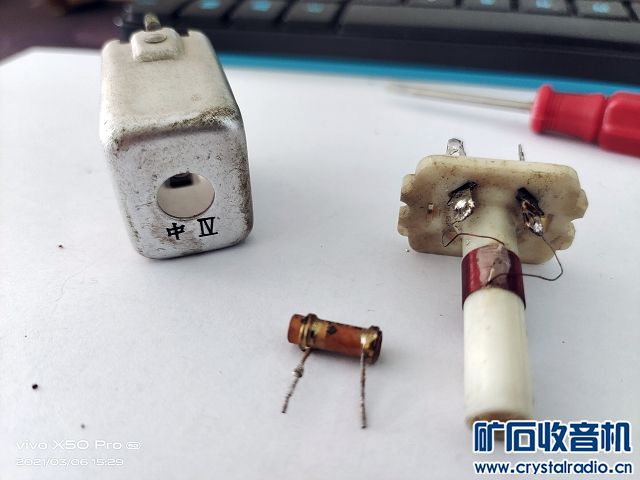

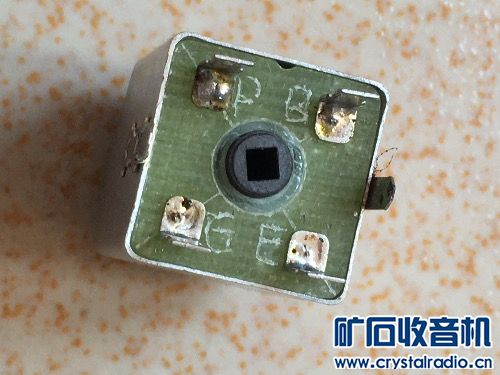

另外，这种单孔的中周也是以前电子管电视机的中周，它是上下二个磁芯调节的双调谐。

sdWangyi

所有的线圈全部拆掉，只用骨架和磁芯，原机有两个用于6. 5MHz吸收回路的只有一个磁芯，要补充两个，整机四级中放，一级限幅，一级AGC，混频输出用两个中周（四调谐回路），这样正好全部用完（7个）。

虾米

于海旺 发表于 2021-3-6 11:07
70年代末80年代这种分立元件9寸，12寸电视机故障率非常高，没少修理，就是没碰到需要换修中周的， ...

于版：我的这个可能不是您说的电视机上的

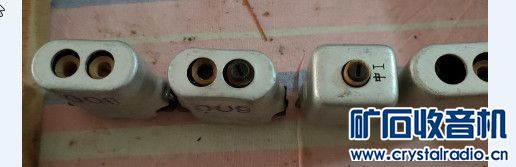

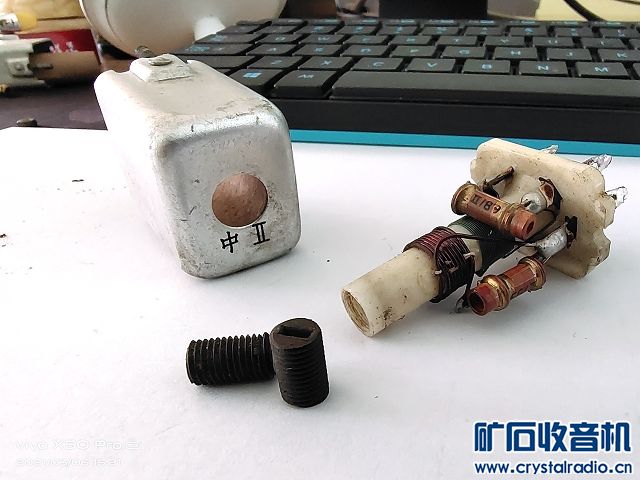

1/2/3双磁芯如图：应该是中放通道使用

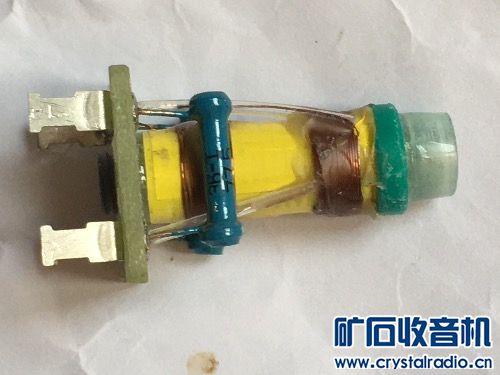

4/5一样的，实测电感（7-14微亨）、电容（56P），是音频中放使用的，只有一组线圈（莫非是谐振负载？）


6是两线圈，两磁芯


7是鉴频没有错

虾米

sdWangyi 发表于 2021-3-6 10:26
上海104电子管电视机中周，我也有一套，正在装一台FM接收机，

谢谢您的提醒

虾米

于海旺 发表于 2021-3-6 11:12
单调谐只有一个调整孔用在电子管FM上就是金玉其外败絮其中了。

我的7只都是是两个调整孔。

虾米

于海旺 发表于 2021-3-6 11:23
您可能买错了，还没有见到过这样的电子管中周，你测量一下长宽高（只到底面不含脚）尺寸，传上来再看看。

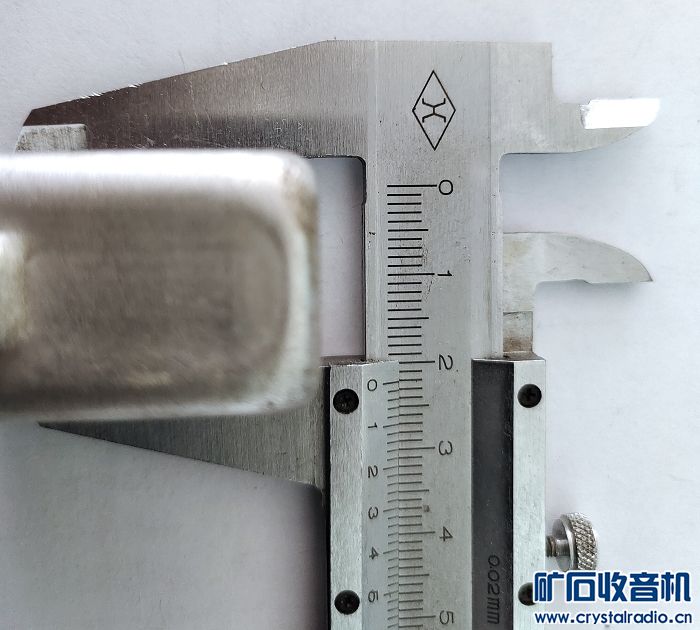

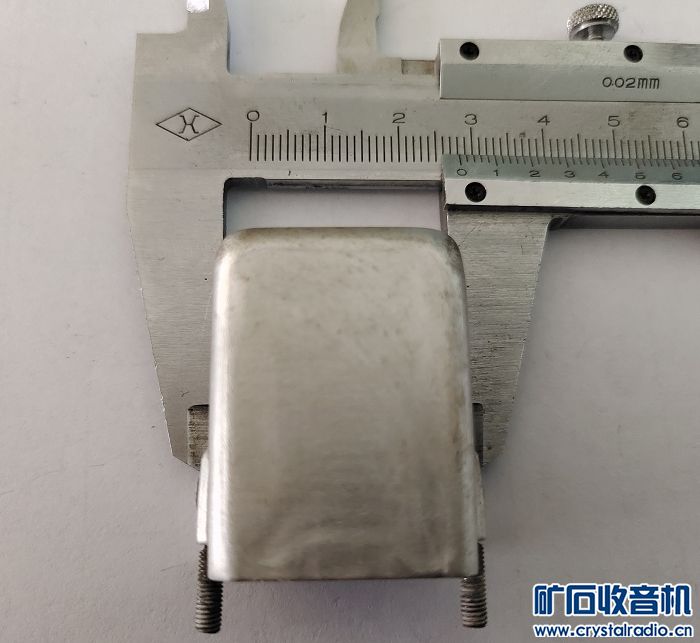

尺寸如下：

虾米

sdWangyi 发表于 2021-3-6 14:32
所有的线圈全部拆掉，只用骨架和磁芯，原机有两个用于6. 5MHz吸收回路的只有一个磁芯，要补充两个，整机四 ...

太复杂了吧 ，四调谐啊。有没有成熟的电路图

虾米

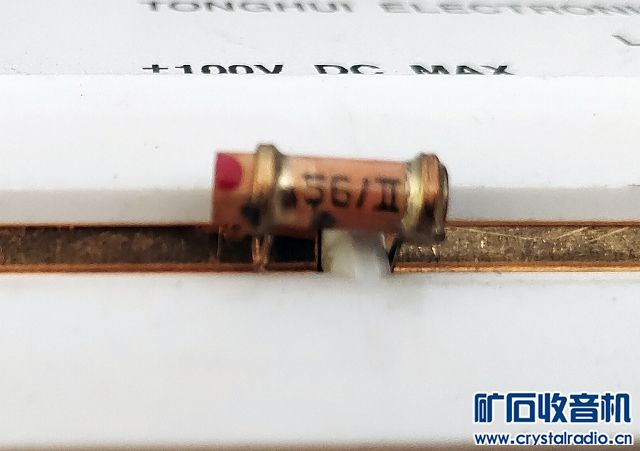

上世纪70年代的瓷管电容，个头大，性能好。

zhke

虾米 发表于 2021-3-5 18:43
鲁大大建议很合理

虾大不给就自己做！哼！
