求助：谁有77型接收机的资料手册？

ywmxyz · 发表于 2021-5-21 18:14:06

本帖最后由 ywmxyz 于 2021-5-21 18:21 编辑

hangpao21 发表于 2021-5-21 09:11
我这是77接收机的变压器原理图。77a的说明书里有类似的图吗

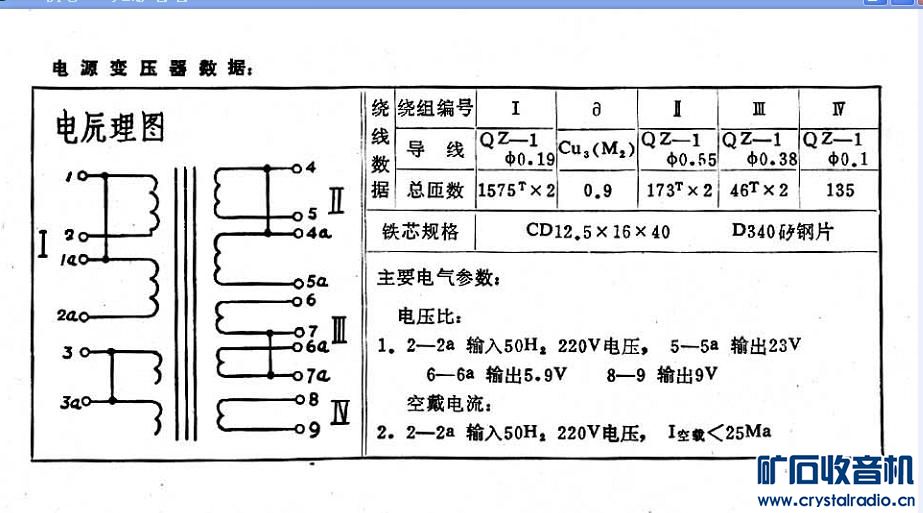

这是77A接收机的变压器原理图, 比77型多了一组(8---9) 输出电压9伏

aajzfa · 发表于 2022-2-21 20:50:00

请您发我一份较清晰77的电路图和使用手册吧，不胜感谢！747729185@qq.com

骏马添翼 · 发表于 2022-3-11 17:22:13

只有线路图, 没有接线图, 把变压器初级线圈找出来就好办了

版主老师,您好!我也麻烦您给我也发一份77A图纸,如果有使用说明书等有关77A的资料也发一下.谢谢!
junmatianyi@126.com

hgb · 发表于 2023-3-31 21:24:03

本帖最后由 hgb 于 2023-3-31 21:34 编辑

ywmxyz 发表于 2020-11-20 03:16
维修之类的资料

可否发77接收机的性能参数上来看看，这个机的资料太少了。上在哪些是电路图的链接都打不开，不知咋回事。

ywmxyz · 发表于 2023-3-31 22:13:03

hgb 发表于 2023-3-31 21:24
可否发77接收机的性能参数上来看看，这个机的资料太少了。上在哪些是电路图的链接都打不开，不知咋回事 ...

如果你有机器可以发一些图片

hgb · 发表于 2023-3-31 23:35:53

ywmxyz 发表于 2023-3-31 22:13
如果你有机器可以发一些图片

我没有用过老的一级军机。请发第2、3页来看下，看上闲鱼上一台77机，但没有该机技术指标。请前辈发第2、3页来看下技术参数，

ywmxyz · 发表于 2023-3-31 23:45:08

hgb 发表于 2023-3-31 23:35
我没有用过老的一级军机。请发第2、3页来看下，看上闲鱼上一台77机，但没有该机技术指标。请前辈发第2、3 ...

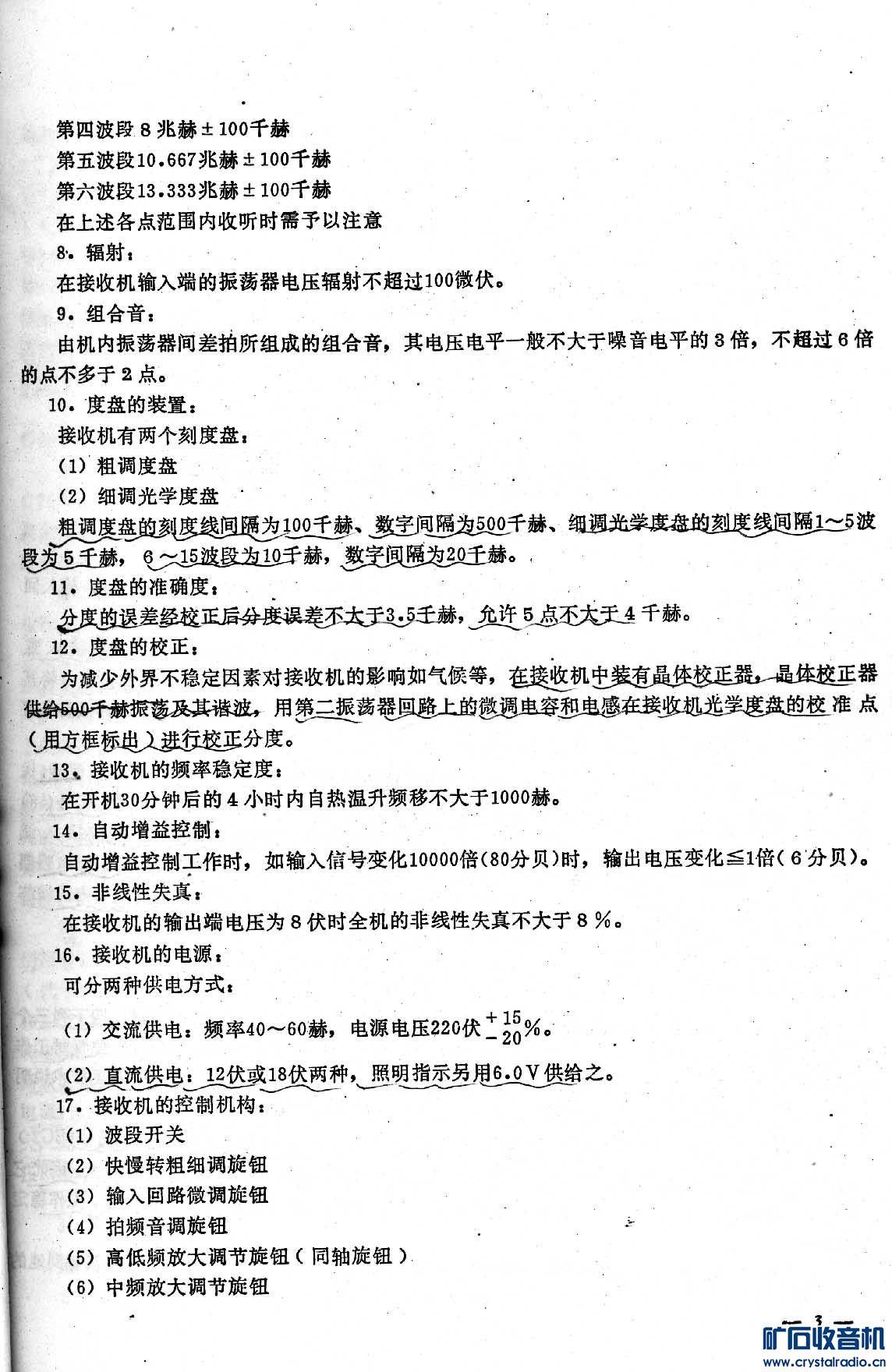

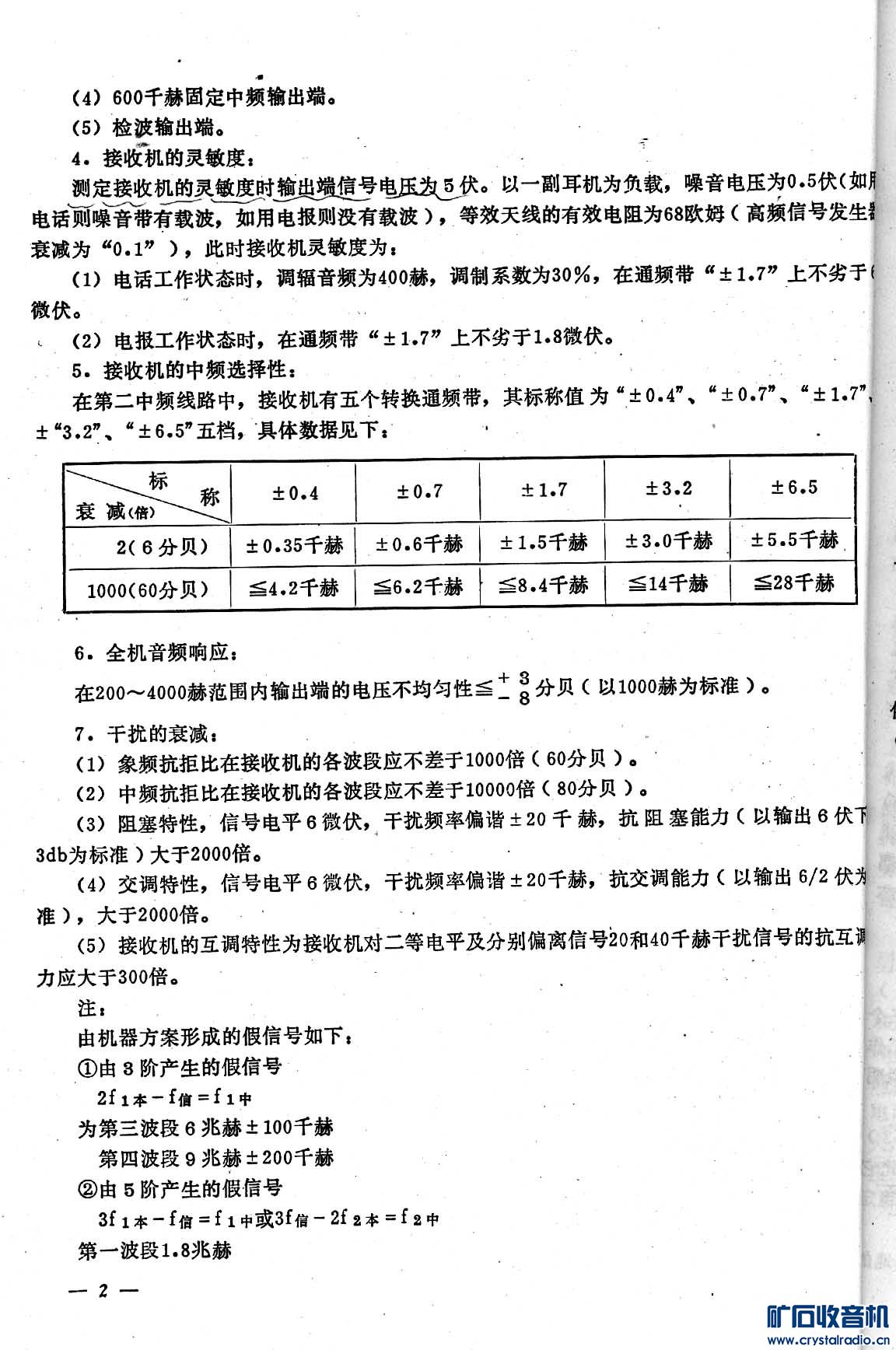

234

hgb · 发表于 2023-3-31 23:57:22

ywmxyz 发表于 2023-3-31 23:45
234

学习了，非常感谢！

BG9HH · 发表于 2023-4-21 23:35:27

图没有发完吧

hgb · 发表于 2023-5-23 21:13:05

ywmxyz 发表于 2023-3-31 23:45
234

老师好，有70-4E型机器资料么？今天在闲鱼拍了一台该机型，网上只有70-2机的电路图。另外想请77A和70-2到底哪个型号好一些？77A是不是70-2的升级版？

ywmxyz · 发表于 2023-5-23 22:36:21

本帖最后由 ywmxyz 于 2023-5-23 22:43 编辑

hgb 发表于 2023-5-23 21:13
老师好，有70-4E型机器资料么？今天在闲鱼拍了一台该机型，网上只有70-2机的电路图。另外想请77A和70-2到 ...

没有70-4E型机器资料, 77A和70-2我没有对比收听, 有人说77A音质好一些

发个70-4E图片看看, 还是70-2E 型?

hgb · 发表于 2023-5-24 13:39:19

ywmxyz 发表于 2023-5-23 22:36
没有70-4E型机器资料, 77A和70-2我没有对比收听, 有人说77A音质好一些

发个70-4E图片看看, 还是70- ...

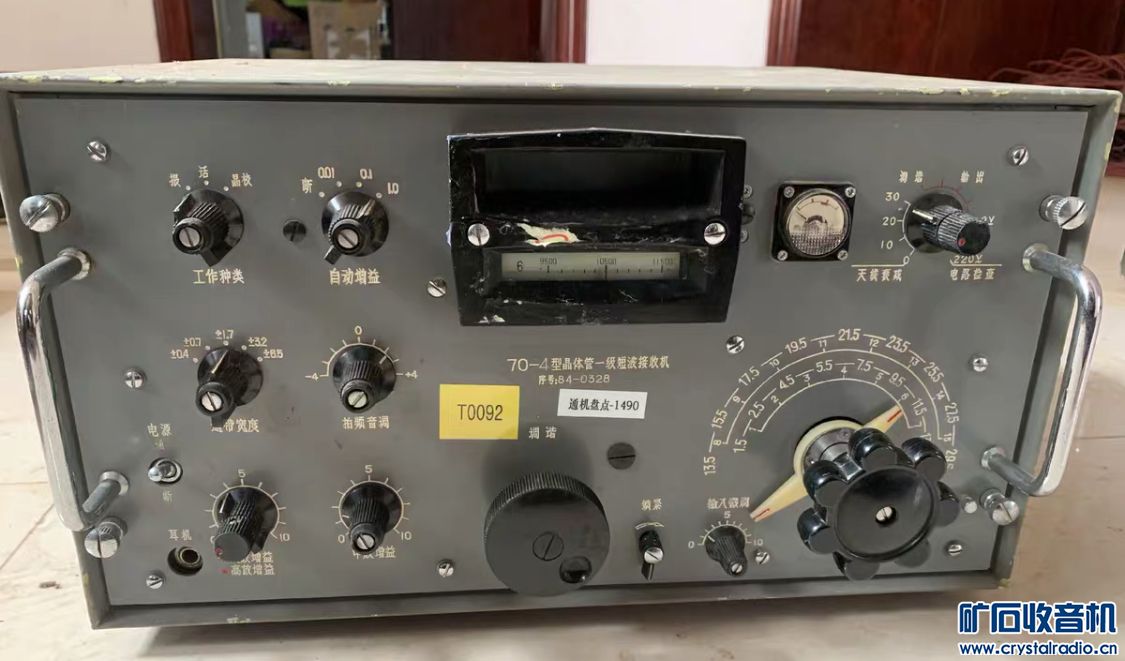

看错了，是70-4.

ywmxyz · 发表于 2023-5-25 01:26:30

hgb 发表于 2023-5-24 13:39
看错了，是70-4.

我也看过列兵写的70--4维修技术文章, 有关于这台接收机电路方面的内容, 你可以找一找

hgb · 发表于 2023-5-25 13:15:58

ywmxyz 发表于 2023-5-25 01:26
我也看过列兵写的70--4维修技术文章, 有关于这台接收机电路方面的内容, 你可以找一找

70 系列收信机直流电可以接24V电池组么？

ywmxyz · 发表于 2023-5-25 22:13:43

本帖最后由 ywmxyz 于 2023-5-25 23:22 编辑

hgb 发表于 2023-5-25 13:15
70 系列收信机直流电可以接24V电池组么？

70 系列收信机外接直流电可以接18V电池组, 24V太高了, 18V直流电最终经过机器内部稳压器稳压到12V

如果不经过机器内部稳压器直接12V供电也是一种方案(12伏电瓶)
