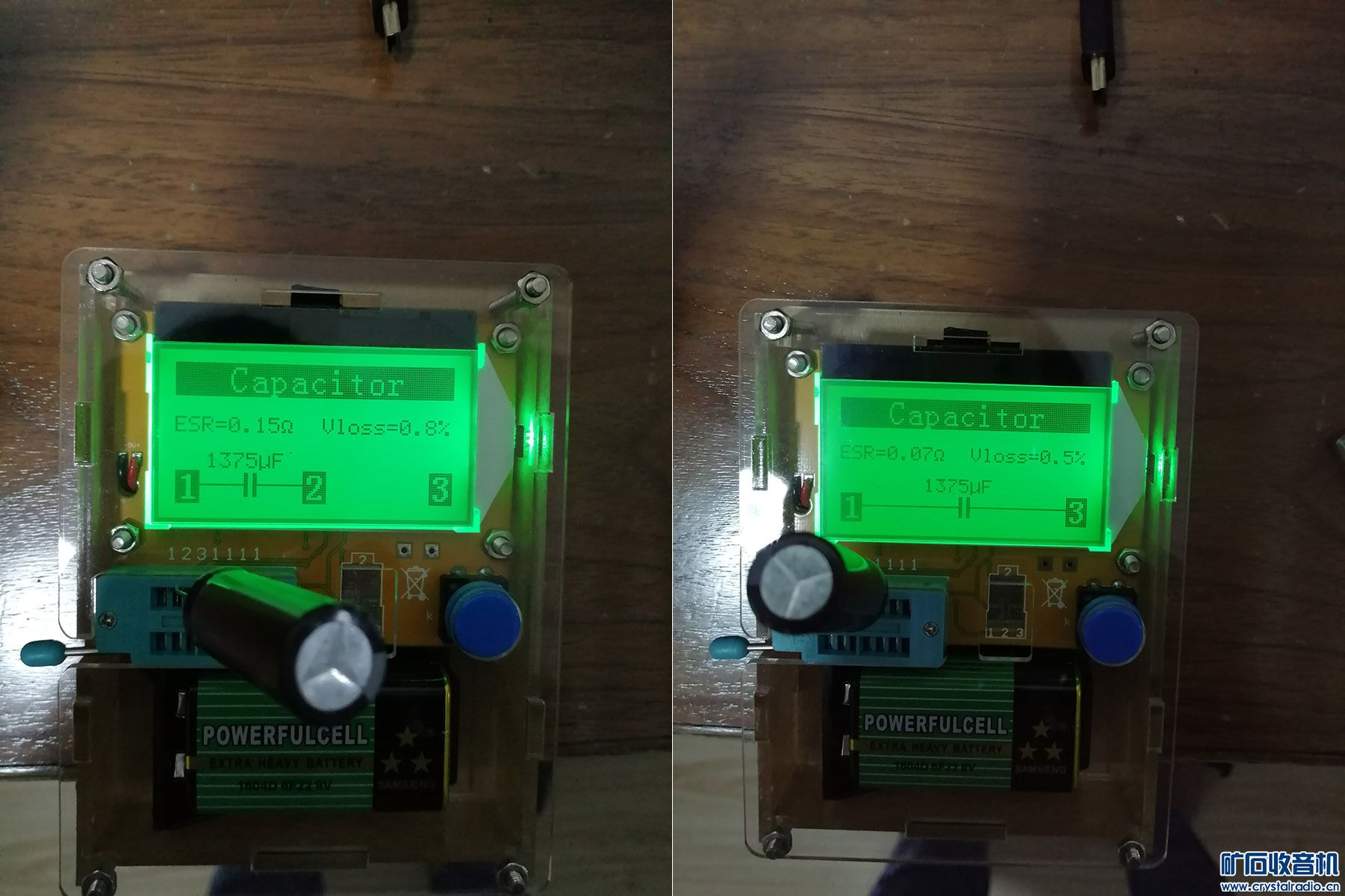

淘了个玩具数字电桥

sandan · 发表于 2020-9-20 22:15:28

ILXTF 发表于 2020-9-20 22:06
这个倒是真正的电桥，你看本区第一页那个大道必成卖的呀。楼主的是晶体管测量仪

谢谢

我去对比看看

这些看来还会降价，做的人家不少
这个加了外壳就好了

楼主这个就是你说的晶体管测试仪再改进的东西
我被它的ESR眼睛一亮。
SER要是大概能定性也是很实用的

要是用测试线测会更方便

washu · 发表于 2020-9-20 22:16:18

sandan 发表于 2020-9-20 21:56
谢谢

我去看看

前面没找到

看到这个95元

关键字不对，你一定搜索 LCR 电桥之类了...

问题是楼主那玩意不是，那货十几年前就有了，叫做 M8 测试仪 / M8 晶体管测试仪，开源的，当时大家都 DIY 来着，现在有人做出成品卖了罢了，它主要功能是测晶体管的管脚功能的，是一个很实用的补充性质仪器，我也买了个便宜的测场管用。其它功能都是后来看着反正有个 M8，顺便加上去了，测电容用的是振荡、充放电法。

你搜索到的这个，是有副参数（D/Q）的，正儿八经的 LCR 表（也就是楼主百度来的电桥），进度姑且不管，人家原理很正经的，交流激励、正交检波，这个也是开源的，也是有人做出成品去卖了。

sandan · 发表于 2020-9-20 22:20:37

washu 发表于 2020-9-20 22:16
关键字不对，你一定搜索 LCR 电桥之类了...

问题是楼主那玩意不是，那货十几年前就有了，叫做 M8 测 ...

谢谢老师

楼主给了型号，我也收到了。就是你说
我是被ESR吸引

老版好像没SER 最便宜没壳20多元

washu · 发表于 2020-9-20 22:31:23

sandan 发表于 2020-9-20 22:20
谢谢老师

楼主给了型号，我也收到了。就是你说
我是被ESR吸引

老版好像没SER 最便宜没壳20多元

这个问题我说过很多次了，大容量电解电容的 ESR 很低，所以没有 4 线测量的所谓 ESR 仪器你不要相信它，因为它们的接触电阻都在 1e-1~1e0 欧姆数量级，而电容的 ESR 还低于这个数量级！

这个玩意我也有，测场管引脚啥的很方便，但测 ESR...

你还是买个正经的玩意比较好。

btw. 你前面贴那个 95 块钱的我看了俄罗斯原创作者的网页原理是正经的，不知道国内做得怎么样，是否可信，你有兴趣我可以买一个测试测试

sandan · 发表于 2020-9-20 22:39:06

washu 发表于 2020-9-20 22:31
这个问题我说过很多次了，大容量电解电容的 ESR 很低，所以没有 4 线测量的所谓 ESR 仪器你不要相信它 ...

谢谢老师

我不急着要

这个95的是刚看到
我再去看看规格参数
好像这个卖家到不是吹的很大，

ILXTF · 发表于 2020-9-20 23:06:07

本帖最后由 ILXTF 于 2020-9-20 23:07 编辑

washu 发表于 2020-9-20 22:31
这个问题我说过很多次了，大容量电解电容的 ESR 很低，所以没有 4 线测量的所谓 ESR 仪器你不要相信它 ...

这个版面第一页到第二页之间大道必成发的那个制作帖就是刚刚那位朋友搜到的电桥的卖家，他自己开板来玩，余料出了回血我估计，............

另外同其他人说下，总体来说，想测ESR的话，小而比较正经的，是许老师那个ESR表。可以DIY，我做了一个，还挺好用。

washu · 发表于 2020-9-20 23:59:53

ILXTF 发表于 2020-9-20 23:06
这个版面第一页到第二页之间大道必成发的那个制作帖就是刚刚那位朋友搜到的电桥的卖家，他自己开板来玩，余料出了回血我估计，............

另外同其他人说下，总体来说，想测ESR的话，小而比较正经的，是许老师那个ESR表。可以DIY，我做了一个，还挺好用。 ...

徐老师的 LCR 好像也是那个俄罗斯网友的开源作品，是用模拟开关做的自由轴正交斩波，大多数低频商用 LCR 也是这样做的，所以原理上没问题，四线连接，基本上就是可靠的。

这个新的我还没仔细看，可以玩玩

washu · 发表于 2020-9-21 00:09:57

sandan 发表于 2020-9-20 22:39
谢谢老师

我不急着要

你楼下提醒卖家就是本坛坛友，我找到帖子大概看了下，没提及对比测试，所以你们有兴趣我可以测试一下

如果靠谱说明大家可以接着仿制这一个，也算是比许老师电桥进一步的普及，更便宜么，其实大多数坛友并不需要多高精度，电容这货，测试精度本来就不容易高起来，也不需要高，我们用的电解电容误差大得很呢，倒是对副参数需求更重要一些。

其实也不需要太多对比，对这种原理的机器的测试挺简单的，首先测平面电阻比如金属箔电阻，它的电抗非常小通常可以忽略；然后，使用一个 θ 接近于 90 度的电容，串联一个给定电阻测试，看看它是否能正确从这个串联模型中正确分辨出电阻 R 和电抗 X 就行，而副参数也依赖于正确分离 DUT 的 R 和 X。

当然我有同惠 2819，可以做点对比测试对牛逼装大尾巴狼罢了

ILXTF · 发表于 2020-9-21 00:48:41

washu 发表于 2020-9-20 23:59
徐老师的 LCR 好像也是那个俄罗斯网友的开源作品，是用模拟开关做的自由轴正交斩波，大多数低频商用 LC ...

大侠，这个我没做，俄文网站翻译看也很吃力。原作者开源之后就几乎没管过，最近好像才更新一点，但是那个网站太奇怪，作品和讨论的帖子都不在一处。衍生出的其它网友做了几个变种的，简易的只有一个网友做出来有100HZ的，但是还是受制于那个手机屏。目前固件根据观察就是测试精度不高。本坛大道必成分享的资料其中有一个好像有OLED版本，但是固件也是没有100HZ频率的。这个版本还是比较容易低成本实现的，也是正经电桥。不是晶体管测量仪......

另外，应该是根据这个作者的源码，近来已经有国内多数网友复制的很红的uRLC，硬件上增强了很多。貌似用那个程序可以达到千分一精度，而且体积只有一个胖镊子那么小，还有示波器功能，本坛有网友介绍过。详细介绍在这里 oldgerman.github.io/845419ff/ 数码之家DIY区那边也有人介绍制作心得。只是后来这个衍生版本制作难度是相当大啊（对于我来说不可能的，直接放弃......我是菜鸡）

sandan · 发表于 2020-9-21 06:45:42

washu 发表于 2020-9-21 00:09
你楼下提醒卖家就是本坛坛友，我找到帖子大概看了下，没提及对比测试，所以你们有兴趣我可以测试一下 :lo ...

谢谢老师

我只是不好意思让老师为这花钱花时间

您在这方面是行家又有好设备。给你测试过
我们这种门外汉买来只要用就是了，不必再去搞清是否可靠。
省掉烦恼和纠结

这个95成品，对维修工是很实惠实用的。

xinyukeji · 发表于 2020-9-21 07:47:56

JuncoJet 发表于 2020-9-20 22:08
好的，我关注一下

本坛有许老师DIY数字电桥贴
http://www.crystalradio.cn/forum ... d=231933#pid6398761

hgjdwx · 发表于 2020-9-21 10:04:50

本帖最后由 hgjdwx 于 2020-9-21 10:12 编辑

手持电桥我还是更相信四川成都那位朋友的LQ-9101小电桥，实事求是说，论精度,性能，千元左右的商品电桥无能及的。稳定分辨：0.001pF，0.001uH，0.1mΩ，哪个千元左右的电桥能做到？

hgjdwx · 发表于 2020-9-21 10:20:40

而且LQ-9101还带真正DCR功能，测试电平三档0.1v，0.3v，0.6v可调，特别是0.1v测试电平，能增加在线测试的可靠性，减少外围元件对被测元件的影响

桃花园 · 发表于 2020-9-21 10:30:31

提示: 作者被禁止或删除内容自动屏蔽

JuncoJet · 发表于 2020-9-21 10:30:57

桃花园发表于 2020-9-21 10:30
人家说的38是指那个论坛38度论坛。矿坛这里有38度的链接在主页下方。

哦酱紫啊，还以为38元
