平板示波器到了 续

[复制链接]

发表于 2020-5-31 12:23:42 | 显示全部楼层 |阅读模式
本帖最后由 匹诺曹 于 2020-5-31 12:29 编辑

676d22d55cc11da014e5aea56933fa3.jpg 昨天发了一个平板示波器到了的贴子,受到各位老师的加分鼓励以及多位坛友的参与,在此一并表示感谢!今天又学习了下该机的时基系统与垂直的灵敏度。该机的垂直灵敏度(加上探头×10档,减去重复档位)一共是12档,从50mV/div到50V/div,时基分30档,按1、2、5的进率从10nS到50S,请看图。 50mv.jpg 50s.jpg 10ns.jpg 50s.jpg

发表于 2020-5-31 12:37:22 来自手机 | 显示全部楼层
我怀疑,是否真的1G的取样,不竟这么便宜,能测一下吗?
回复 支持 反对

使用道具 举报


发表于 2020-5-31 13:02:50 | 显示全部楼层
小徒弟下山 发表于 2020-5-31 12:37
我怀疑,是否真的1G的取样,不竟这么便宜,能测一下吗?


我几年前买的虚拟示波器采样率为48M,测量10MHz频率,能显示很完美的正弦波。按48M采样率,每个波形有4.8个采样点,不可能有完美的波形,测10MHz方波时漏了陷,还是正弦波,猜测是通过软件虚拟出的波形。所以只有 测量更高频率的方波才能证实采样率是不是1G.
回复 支持 反对

使用道具 举报


发表于 2020-5-31 13:10:39 | 显示全部楼层
恭喜楼主得到个好宝贝。
回复 支持 反对

使用道具 举报


发表于 2020-5-31 15:09:38 | 显示全部楼层
本帖最后由 iffi123 于 2020-5-31 15:27 编辑
changwanren 发表于 2020-5-31 13:02
我几年前买的虚拟示波器采样率为48M,测量10MHz频率,能显示很完美的正弦波。按48M采样率,每个波形有4 ...

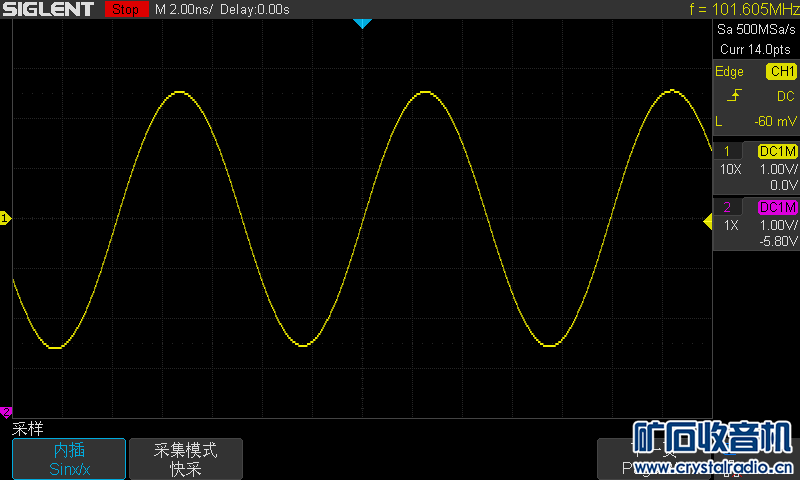

示波器显示可以选择点显示和矢量显示, 后者就是有插值,一般是sinx/x插值(或者线性插值), 对采样点少的正弦波插值效果很好,有时会起到副作用,产生虚假的波形

而点显示不插值,采集多少点显示多少点,能看到真实的波形

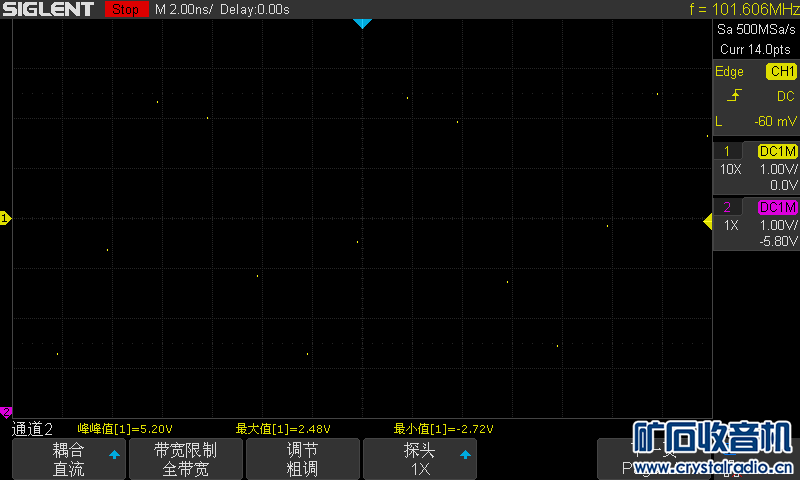

采样点很少的原始采样点

sinx/x插值后

对于周期信号(即使非正弦波), 可以使用多周期采集叠加的办法,来弥补单周期采样点不足的缺点, 因此一个周期波形上的点不是严格按时间顺序采集的

但是sinx/x插值有时会产生虚假波形

如图, 波形看上,并不大好,有过冲振铃现象

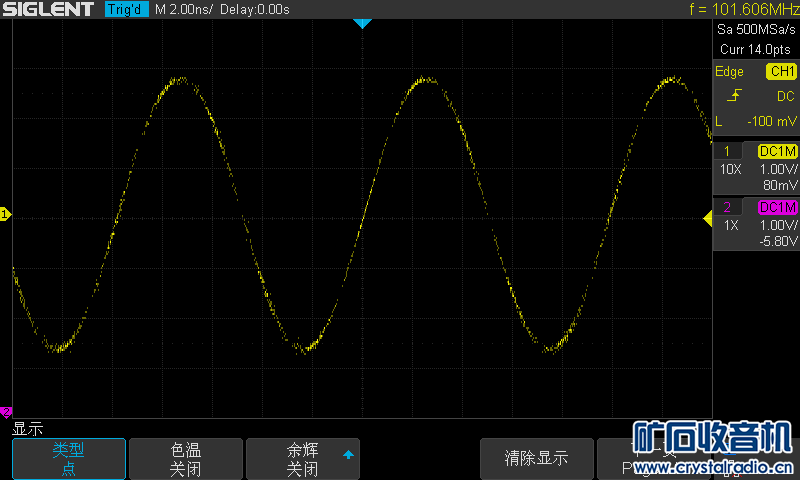

真的如此吗? 切换到点显示,恢复真实面目

其实一点都没有过冲,是规整的方波

如果把采样率提高,可以看得更清楚
回复 支持 反对

使用道具 举报


发表于 2020-5-31 15:18:47 | 显示全部楼层
changwanren 发表于 2020-5-31 13:02
我几年前买的虚拟示波器采样率为48M,测量10MHz频率,能显示很完美的正弦波。按48M采样率,每个波形有4 ...

1、正弦内插是所有数字波波惯用的手段,一线三大家也正弦内插

2、采样率和带宽是两码事,显示方波的正确性在于带宽,你只说了你的波波采样率 48MSa/s,带宽呢?

通常带宽定义为输入信号幅度的 2^0.5 倍时频率

方波的傅里叶级数为 f(t) = 4/π * (sinωt+ sin3ωt/3 + sin5ωt/5 + sin7ωt/7....+sin nωt/n...)

一般认为要能显示方波,至少有基波 5 倍带宽,这意味着 sin5ωt/5 谐波幅度只有正确值的 0.707 倍也就是从 20% 降低到大概 14%(这不意味着 3 次谐波没有损失),那么这样的波形实际上是啥样?

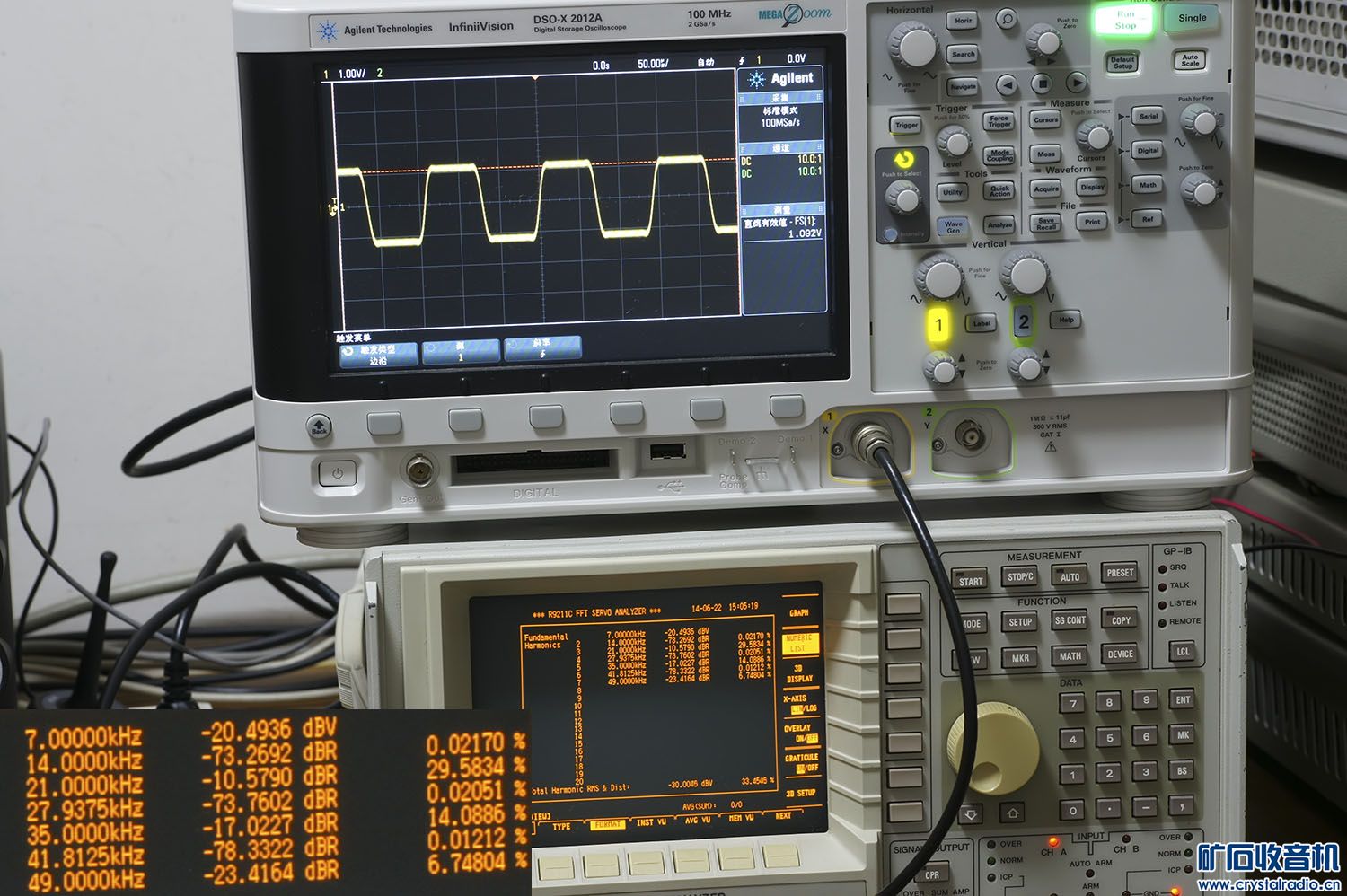

是这样的


各次谐波

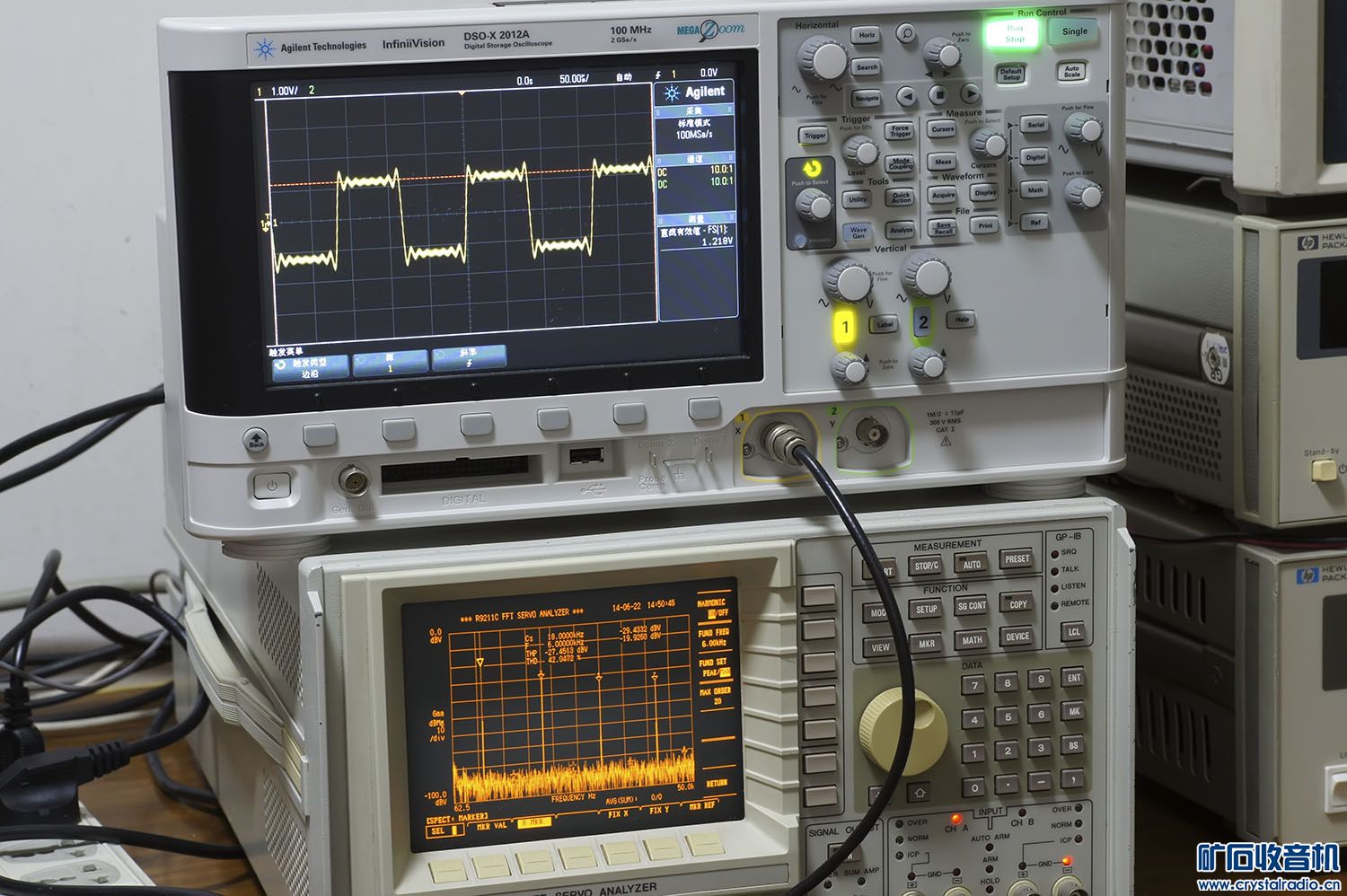

函发产生的接近理想的方波的各次谐波


所以,一个 10MHZ 方波,哪怕你有其 5 倍带宽,其实波波也不能正确显示,那么你的波波带宽究竟多大?我上面演示的菊花波波,2GSa/s 采样率,带宽也才 100MHZ 而已。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2020-5-31 15:24:26 | 显示全部楼层
楼主找台调频收音机,表笔用10x档,看看能否测出本振波形。
回复 支持 反对

使用道具 举报


发表于 2020-5-31 15:46:55 | 显示全部楼层
iffi123 发表于 2020-5-31 15:09
...但是sinx/x插值有时会产生虚假波形

如图, 波形看上,并不大好,有过冲振铃现象


这个就是混叠,用有混叠方式五次正弦波合成方波就是这样的效果
回复 支持 反对

使用道具 举报


 楼主| 发表于 2020-5-31 19:27:42 | 显示全部楼层
本帖最后由 匹诺曹 于 2020-5-31 19:31 编辑

感谢各们老师对数字示波器的科普知识,图文并茂,学习了。
回复 支持 反对

使用道具 举报


发表于 2020-5-31 20:23:05 | 显示全部楼层
小巧不占地方,不知道性能怎么样?价格几何?
回复 支持 反对

使用道具 举报


 楼主| 发表于 2020-5-31 20:32:35 | 显示全部楼层
xisogou 发表于 2020-5-31 20:23
小巧不占地方,不知道性能怎么样?价格几何?

699到手,性能还没仔细测,只测了20M正弦波可以,20M方波有些变形。
回复 支持 反对

使用道具 举报


发表于 2020-6-1 18:55:22 | 显示全部楼层
匹诺曹 发表于 2020-5-31 20:32
699到手,性能还没仔细测,只测了20M正弦波可以,20M方波有些变形。

如果 100MHZ 带宽属实则 20M 方波肯定有变形,前面经分析

现在还有一个问题,你的 20M 方波哪来的,上升、下降时间多少,有没有指标?
回复 支持 反对

使用道具 举报


发表于 2020-6-1 20:10:02 | 显示全部楼层
能否测出收音机的本振波形,不知灵敏度够不够。
回复 支持 反对

使用道具 举报


发表于 2020-6-2 08:30:57 | 显示全部楼层
期待进一步性能测试
回复 支持 反对

使用道具 举报


发表于 2020-6-5 16:52:51 来自手机 | 显示全部楼层
买东西HP,泰克示波器不错。
回复 支持 反对

使用道具 举报
