技术又进步了啊，同步降压芯片真好用..

microxp · 发表于 2020-5-20 09:38:44

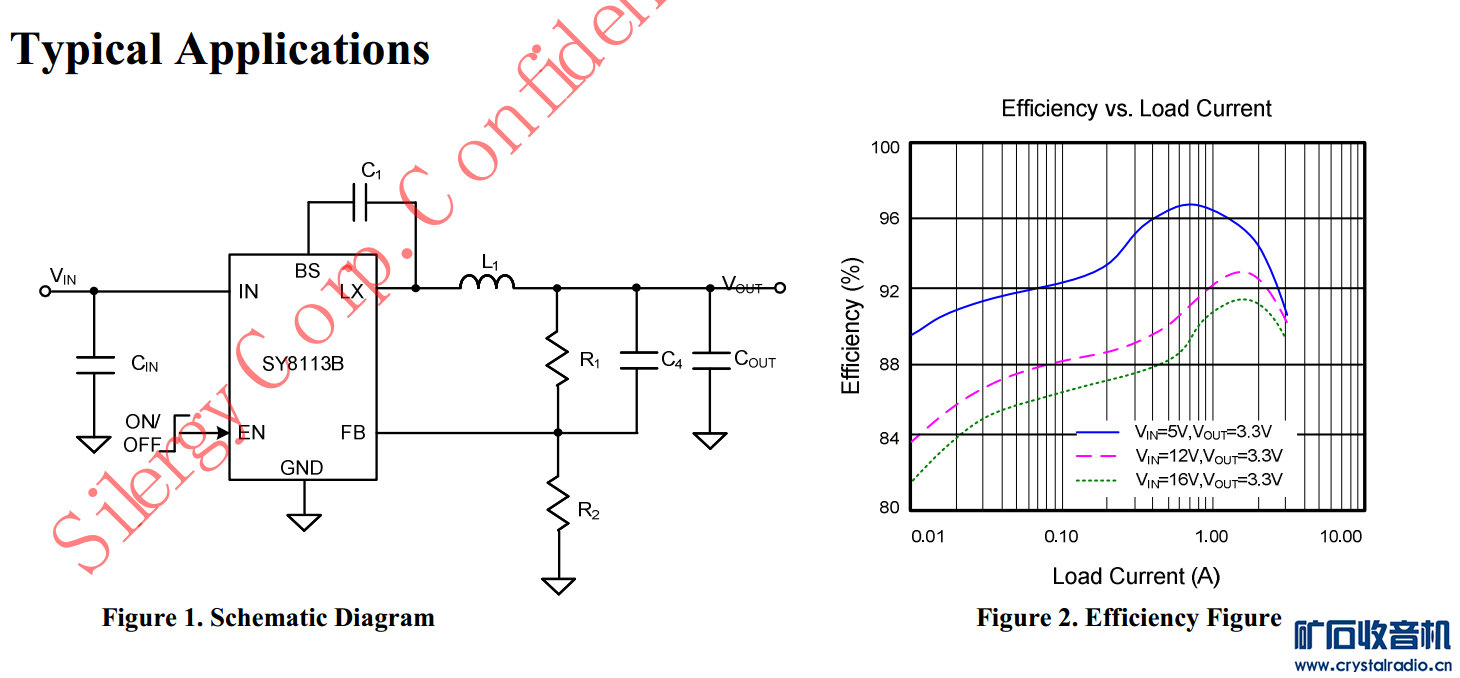

试用了下SY8113芯片，被惊呆了，电路简单，关键不发热，不知道多余电压都消耗到哪里去了。
12V降到5V输出3A很轻松。理论上可以0.6V起可调，以后就不用线性降压了。


只要六个零件就搞定

jckm · 发表于 2020-5-20 09:56:06

这种开关型芯片早就在液晶显示器上应用，有的芯片底部裸漏铜基需要与覆铜电路板浸锡以助散热。其实三端线性78系列稳压块早已淘汰，十年前电路板上就已经少见了。

二月 · 发表于 2020-5-20 10:01:52

提示: 作者被禁止或删除内容自动屏蔽

myydno1 · 发表于 2020-5-20 10:18:56

同步升降压，同步整流，是发展的大方向，效率超高，温度还很低。

jiachangchun · 发表于 2020-5-20 10:28:13

要是220封装就好了

bearxu · 发表于 2020-5-20 10:57:53

波纹，噪音如何？
会不会干扰收音机？
音质要求高的还是用线性电路

苏-27 · 发表于 2020-5-20 11:04:06

这属于脉宽调压，出来还是单向脉动电压，要用电感续流，高频电路可以用，收音机干扰大

苏-27 · 发表于 2020-5-20 11:08:35

说是3A应该是瞬间电流，连续不可能，这引脚也耐不了这电流

microxp · 发表于 2020-5-20 13:01:04

苏-27 发表于 2020-5-20 11:08
说是3A应该是瞬间电流，连续不可能，这引脚也耐不了这电流

这就是奇妙之处啊，我连续3A测试了5分钟左右没有任何问题，芯片不热，小电感也不热
太神奇了。

microxp · 发表于 2020-5-20 13:02:51

bearxu 发表于 2020-5-20 10:57
波纹，噪音如何？
会不会干扰收音机？
音质要求高的还是用线性电路

现在波纹还有点大，不过充电，供单片机都没啥问题，准备重新画个板子再试试看，这次这个板子就随手画的
完全不符合说明书的要求

夜游虾 · 发表于 2020-5-20 13:17:26

“不知道多余电压都消耗到哪里去了”，

iffi123 · 发表于 2020-5-20 13:21:49

直接选择5v电压，连稳压都省了，干吗非要12V输入

苏-27 · 发表于 2020-5-20 14:01:35

遇到过电视机采用此类芯片降压，损坏后用7805代替热得很，可见线性降压还是消耗功率大，但这类电路也不是万年牢，一样会损坏

20768797 · 发表于 2020-5-20 14:13:54

这类芯片耐压较低通常在20v左右，耐压到30几v的就很贵了，
而且耐冲击效果一般，适合前面已经有一级稳压或者电压波动不大的电路。

7805 等78系列稳压最高40v，适应性较强，适合中小电流输入电压可能不稳定大老电路。
就是效率太低，发热较大。

microxp · 发表于 2020-5-20 15:53:01

20768797 发表于 2020-5-20 14:13
这类芯片耐压较低通常在20v左右，耐压到30几v的就很贵了，
而且耐冲击效果一般，适合前面已经有一级稳压 ...

总结的很棒，这芯片确实不耐冲击，一开始接上电都烧了两个，就上电瞬间的冲击都耐不住。
