这个输出变压器计算的数据帮我看看哪里出错了

大管805

9K-50W输出变压器低频下限30Hz，屏流90mA.
Lp=95.5H，
Sc=300*95.5*0.09*0.09=232
Np=（45*95.5*0.09*1000）/232=1667匝
Ns=1667/29=57匝

按书上的公式计算的，帮看看哪里出问题了

仲翁

铁芯截面积SC是单端还是推挽，推挽比单端要小一半左右。

大管805

仲翁 发表于 2020-4-23 21:16
铁芯截面积SC是单端还是推挽，推挽比单端要小一半左右。

单端的输出变压器，按照书上单端的计算的，难道是书上的公式有问题

火星计划2009

看样子是做805了数据差了两倍

大管805

813用的，谁有这个的成品数据没有呢?最好是带UL的超线性数据

大管805

白居不易 发表于 2020-4-24 11:01
正如火星大师所说的，你的计算结果大了一倍。不知道你是根据哪本书的公式计算的，根据《电子管声频放大器》 ...

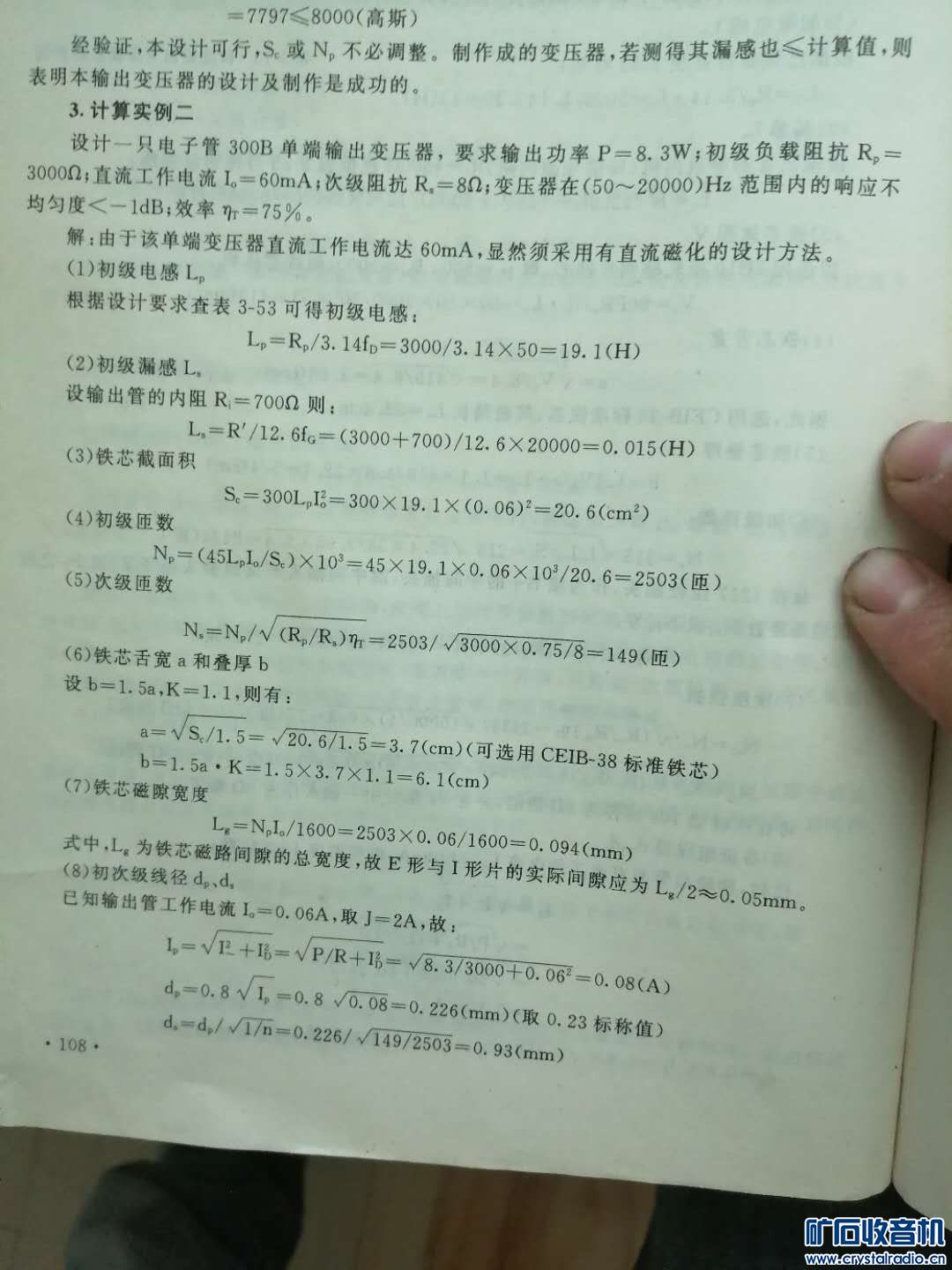

就是这本书上的，这个是不是推挽的计算公式？
可是这个计算实例说的是300B的输出变压器，这个本假书啊。

白居不易

大管805 发表于 2020-4-24 11:50
就是这本书上的，这个是不是推挽的计算公式？
可是这个计算实例说的是300B的输出变压器，这个本假书啊。

输出变压器初级电感计算公式一般采用
L=0.159RL/f （低频失真系数3dB） 与L=RL/2πf两个公式是一样的，1/π=0.159。0.159x9000/30=47.7H，9000/6.28x30=47.7H。
按照该公式计算铁芯截面积S=300x47.7x0.09^2=116平方厘米。该公式电流单位为A，我用的公式电流为mA，系数有些区别。
    如果最低频率取40Hz，则初级电感=35.8H，S=87平方厘米。如果为了降低低频失真系数，则后边计算结果肯定会加大。顺便指出，现在的大部分新书里的内容都是从老资料里东摘西抄，东拼西凑而成，几乎大同小异。

求知NBA

白居不易 发表于 2020-4-24 11:01
正如火星大师所说的，你的计算结果大了一倍。不知道你是根据哪本书的公式计算的，根据《电子管声频放大器》 ...

白居不易老师，能不能把《电子管声频放大器》发上来，让我们大家共同分享。谢谢！

白居不易

求知NBA 发表于 2020-4-24 15:23
白居不易老师，能不能把《电子管声频放大器》发上来，让我们大家共同分享。谢谢！

对不起，我没有这本书的电子版。

海河

大管805 发表于 2020-4-24 07:51
单端的输出变压器，按照书上单端的计算的，难道是书上的公式有问题

不知道您有没有 电感表或者交流电桥。
做完之后测一下，自己就明白了。
1667匝，要想出90多H电感量，估计得用坡莫合金

96X50的铁芯，1667匝，电感量只有10几，不到20H。

火星计划2009

给你第一组数据不用乱折腾了保证低频30HZ！采用4夹3+1结构：铁芯114X60（70）初级0.29(0.27)线绕4X800匝1400匝抽头SG，次级0.57线绕0-74-104-148匝X3+1

江湖酒友

1.初级电感L1=Z1/2*3.14*FL*根号(M平方-1）=9000/2*3.14*30*根号（1.41*1.41-1）=48.05 （H）
2.初级铜阻=0.5*Z1*（1-效率）=0.5*9000*（1-0.9）=450 （欧）
3.铁芯截面积S=1.4*根号（承受功率），输出功率50W，单端甲类能量转换效率按25%算，承受功率=50/0.25=200W  ， 则S=1.4*14.14=19.8 （平方厘米）。查表至少用105片叠厚60MM，实际铁芯面积=3.5*6=21 （平方厘米）。如果感觉绕不下，也可以选择114片叠厚60MM。用4夹3绕法。
4. 次级绕组匝数N2选择 140匝，则初级绕组匝数N1=N2*根号（Z1/Z2）*效率=140* 33.54*0.9=4226 （匝）
5.初绕组线径d1=0.02*根号 屏流 =0.02*根号 90=0.19  mm。根据 105片子窗口估算，窗口中间位置绕一匝长度0.26米，4226匝长度1099米 。再查漆包线每米电阻及允许通过电流，综合考虑选择 0.25线，
d1=0.25，实际外径0.275。
6.次级线径d2=0.7*开4次方 输出功率 =0.7*根号根号 50=1.86，用三根0.81线代替，0.51线实际外径0.56
用四夹三绕法。实际窗口高 16.5mm，宽 50.5mm。三极管对分布电容不敏感，不用Z字绕法，否则绕不下，需要换成 114片子叠厚 60。

大管805

谢谢大家的帮忙，我已经找到为什么计算出来的数据相差一半的原因了，书上的公式是按照低频30Hz衰减1dB计算的，所以截面积算出来很大。按照衰减3dB算就可以了。

longji98

江湖酒友 发表于 2020-4-27 13:54
1.初级电感L1=Z1/2*3.14*FL*根号(M平方-1）=9000/2*3.14*30*根号（1.41*1.41-1）=48.05 （H）
2.初级铜阻= ...

请问大哥：  初级电感计算公式L1中M是如何取值的？
