6K4电子管在AM与FM电路中的不同接法

hifi369 · 发表于 2020-2-29 21:17:31

如题，在坛中学习不少时间，近期想做台胆调频，中放用6K4，图纸也用地坛子里地，但经过仔细察看，发现6K4用在FM中放时，坛中图纸5，6脚都是直接接在一起，用或10K或5K或1k电阻直接接250V左右高压。但在国产AM收音机电路中，5脚屏极接250V高压，而6脚帘栅极通过一个20一70K电阻接高压，使帘栅电压保持60一80v左右。而我在制作胆FM时，有个疑惑，这2脚电压有点矛盾呀，高于80v吧，超过帘栅极正常电压范围了，低于80V吧，阳极电压也太低了，放大倍数肯定小呀。但这电路很多同好都做成功了，证明实践可行，想请高手岀来讲解下，正解如何，盼解惑。

572670430 · 发表于 2020-3-1 04:05:29

本帖最后由 572670430 于 2020-3-1 04:15 编辑

AM中放6K4有自动增益控制，为了取得好效果，工作点在曲线弯曲点，工作点取得较低，所以用低帘栅压。由于工作频率低，中频变压器谐振阻抗很高，信号幅度很大，所以取高屏压。因为帘栅极电压和屏极电压相差大，帘栅极电压单独降压取得。FM中放由于频率高，单级增益低，中周谐振阻抗低，所以用高帘栅极电压，屏极电流大使中放增益较大，为了减小屏耗，取低屏极电压和帘栅极电压一样，可以共用一个降压退藕电路，节省元件。当然，非要帘栅极和屏极电压分开供电也可以，只要增加电阻电容就行。

hifi369 · 发表于 2020-3-1 15:36:49

工作电压不小于160V，如用120，增益够吗？

hifi369 · 发表于 2020-2-29 21:18:07

胆FM中放图

hifi369 · 发表于 2020-2-29 21:18:56

红灯711中放图

kg86222979 · 发表于 2020-2-29 23:12:27

hifi369 发表于 2020-2-29 21:18
红灯711中放图

图中没有阴极阻容，屏极电压及二栅电压也与手册数据不尽相同，但在可用可容忍的范围以内，除了未能达到最高增益之外，是安全的。美日的串絲机经常90Ⅴ不到。

hifi369 · 发表于 2020-3-1 07:15:41

多谢解答，学习了！

hifi369 · 发表于 2020-3-1 07:19:46

还要请教您下，如果共用，此阳极和帘栅电压最高能取多大值，能像AM波段时取200多V电压旧？

白居不易 · 发表于 2020-3-1 12:12:05

上海科技版《电子管手册》给出6K4最高额定值：最大屏极电压300伏特，第2栅最大电压125伏特，最大屏极耗散功率3瓦特，第2栅最大耗散功率0.6瓦特。电子管实际应用中，不允许一个以上参数超过最大额定值（三极接法时需要注意），原电路中第2栅电压120V在允许范围内。

378667894 · 发表于 2020-3-1 13:47:47

提示: 作者被禁止或删除内容自动屏蔽

hifi369 · 发表于 2020-3-1 15:33:33

白居不易发表于 2020-3-1 12:12
上海科技版《电子管手册》给出6K4最高额定值：最大屏极电压300伏特，第2栅最大电压125伏特，最大屏极耗散功 ...

还请教下白版，120∨时，6K4放大倍数应该达不到屏压200v时100多的增益吧，请问大概能有多大放大增益。

hifi369 · 发表于 2020-3-1 15:35:01

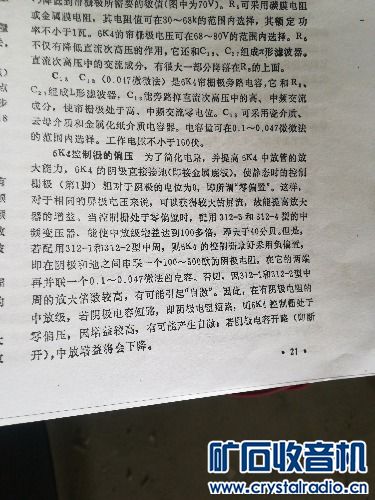

老书上地6K4标准接法。

572670430 · 发表于 2020-3-1 16:08:33

hifi369 发表于 2020-3-1 15:36
工作电压不小于160V，如用120，增益够吗？

书上这个说法不对，6K4在100伏屏压下可以很好工作，160伏和120伏增益差别不大。

hifi369 · 发表于 2020-3-1 16:42:53

572670430 发表于 2020-3-1 16:08
书上这个说法不对，6K4在100伏屏压下可以很好工作，160伏和120伏增益差别不大。

100v屏压下，增益有多大呢？怎么算地，有工作曲线吗

hifi369 · 发表于 2020-3-1 16:44:31

而且6K4是变u管，不同屏压下，增益怎么会一样玩？
