简易古老的可调电源

kssyj1115

这个电源的设计者对数学的数列学得很好，简单几个数能组合出任何数字， 实际上我国的人民币面值的设计也是这样个道理

老柳

古渡 发表于 2020-2-28 10:39
显示出设计者的智慧。还有接线图吗。

1=1; 2=2; 3=1+2; 4=4; 5=1+4; 6=2+4; 7=1+2+4; 8=8; 9=1+8; 10=2+8; 11=1+2+8; 12=4+8; 13=1+4+8; 14=2+4+8; 15=1+2+4+8; 16=16; 17=1+16; 18=2+16; 19=1+2+19; 20=4+16; 21=1+4+16; 22=2+4+16; 23=1+2+4+16; 24=8+16; 25=1+8+16; 26=2+8+16; 27=1+2+8+16; 28=4+8+16; 29=1+4+8+16; 30=2+4+8+16; 31=1+2+4+8+16;………………

具体接线看【yrxinxin】的贴。

longshort

这就是传统D/A转换器中的R-2R电阻网络作为核心所产生的作用。

twsg

我上初中的时候（上世纪80年代末）曾经做过一个类似的，有1、2、4、8、16、32v档，基本上1~64V的电压全都有了，但是一直没有找到稳压方案，只做了整流，为了保证电压准确，在初级增加多个抽头进行调压，还增加了一个超压保护，保证能够将输入电压调整至220v，输出电压也就准确了，但是对于波动较快的电压不稳现象还是无解。

真没想到还有类似的成品。

老柳

twsg 发表于 2020-3-6 12:25
我上初中的时候（上世纪80年代末）曾经做过一个类似的，有1、2、4、8、16、32v档，基本上1~64V的电压全都有 ...

作为稳压可调电源，变压器抽头，并不是实际输出电压，只是为了减小调整管的压差，减小功耗，提高效率。

有了次级整流后的线性稳压，初级完全没必要调整了。
关于可调稳压常用的串联型稳压，可参照成品电源或个人制作。
电路图太多了，制作并不难，网上搜搜一大把。

红河310

这也体现了前辈的智慧

wuwenming

保留着吧，很有纪念意义！

菜园子

不错，二进制手动开关调压方式，很好的设计理念。

li9823105

我是第一次见这样的，不过在那个年代，有这样的智慧，非凡人也。

wuwenming

老古董，用料扎实长寿命

LI192721

多年前见过电子报有个变压器抽头的电路

五行烧友

机械逻辑

whli

当年（80年代末）》，电网电压经常欠压，冰箱启动不了。针对这种情况，市面上有售冰箱调压保护器，有用波段开关手动调压的，也有通过3~4个继电器，自动调压的。里面的自耦变压器付方也是采用这种调压方式。我还帮朋友仿制了一个手动的。

hzan668

年代的产物，有收藏价值

矿石大男孩

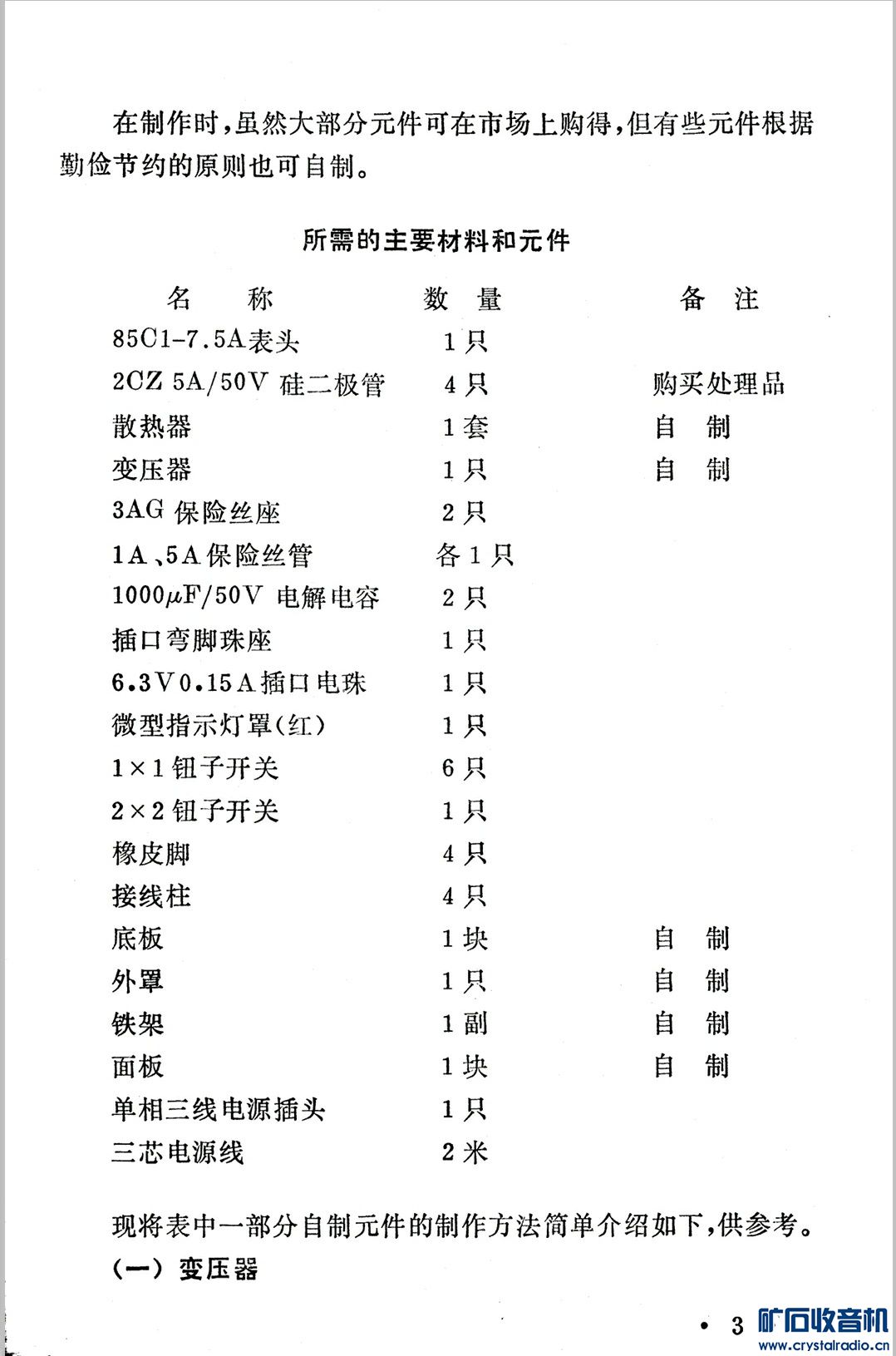

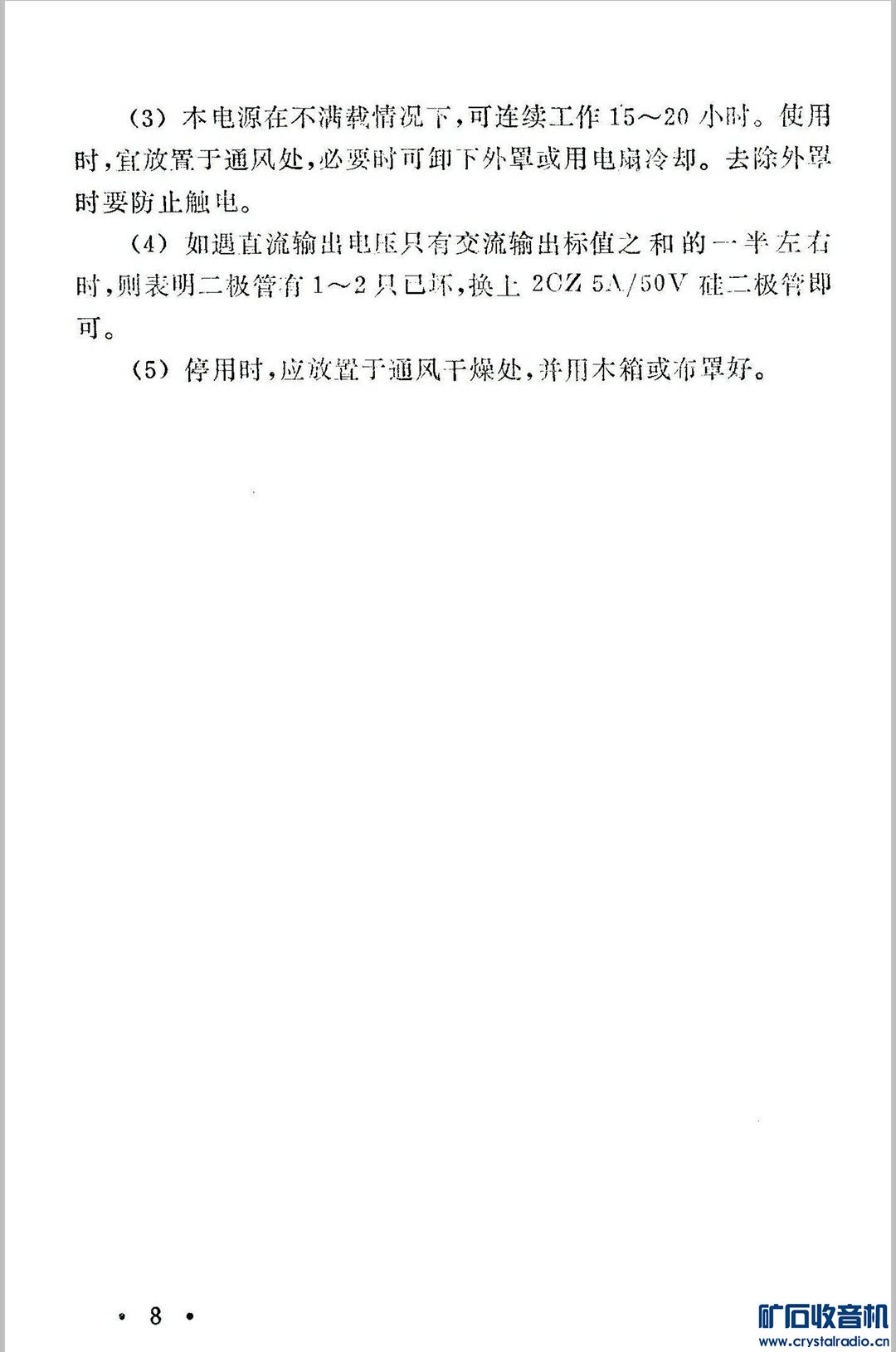

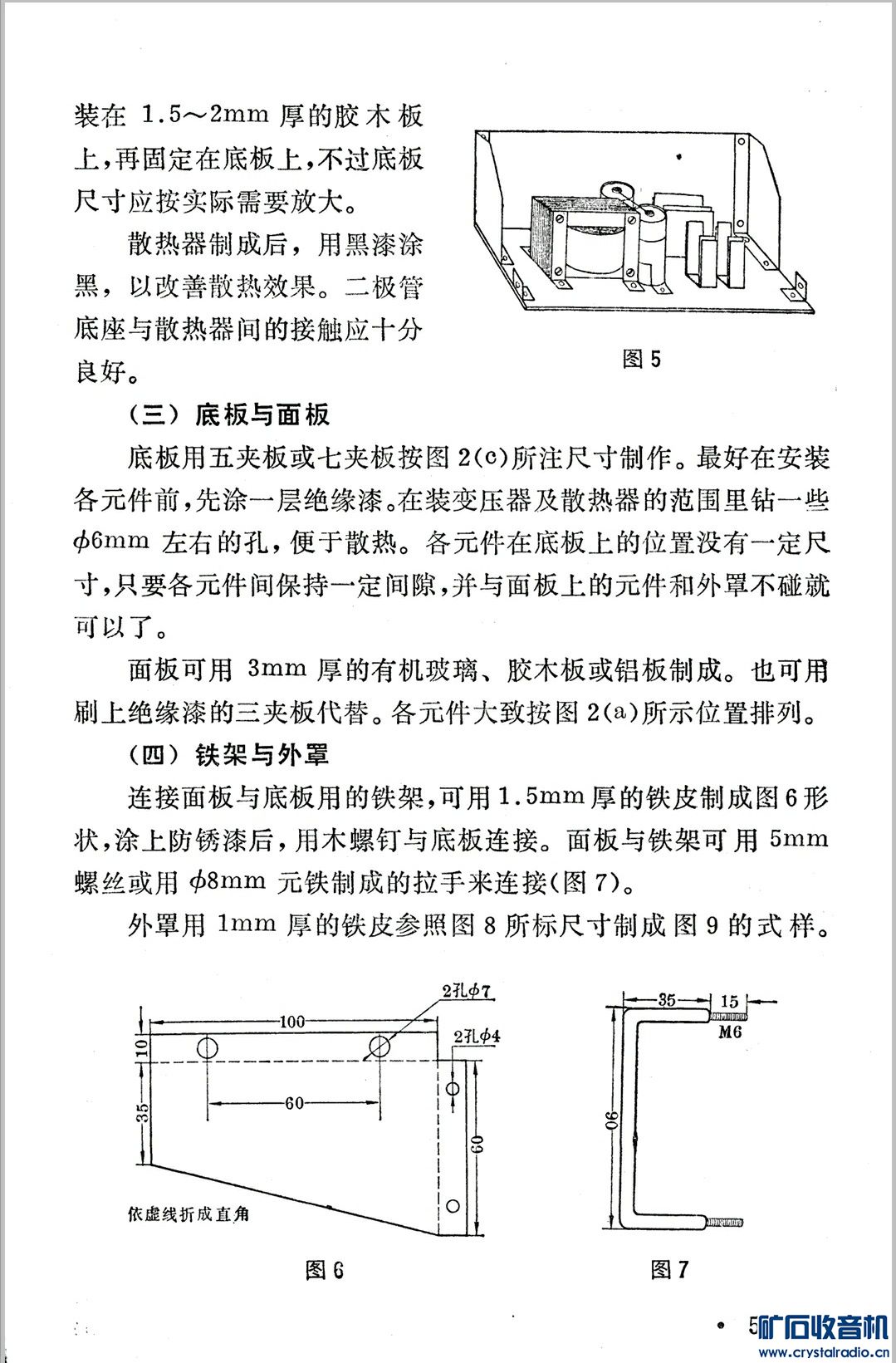

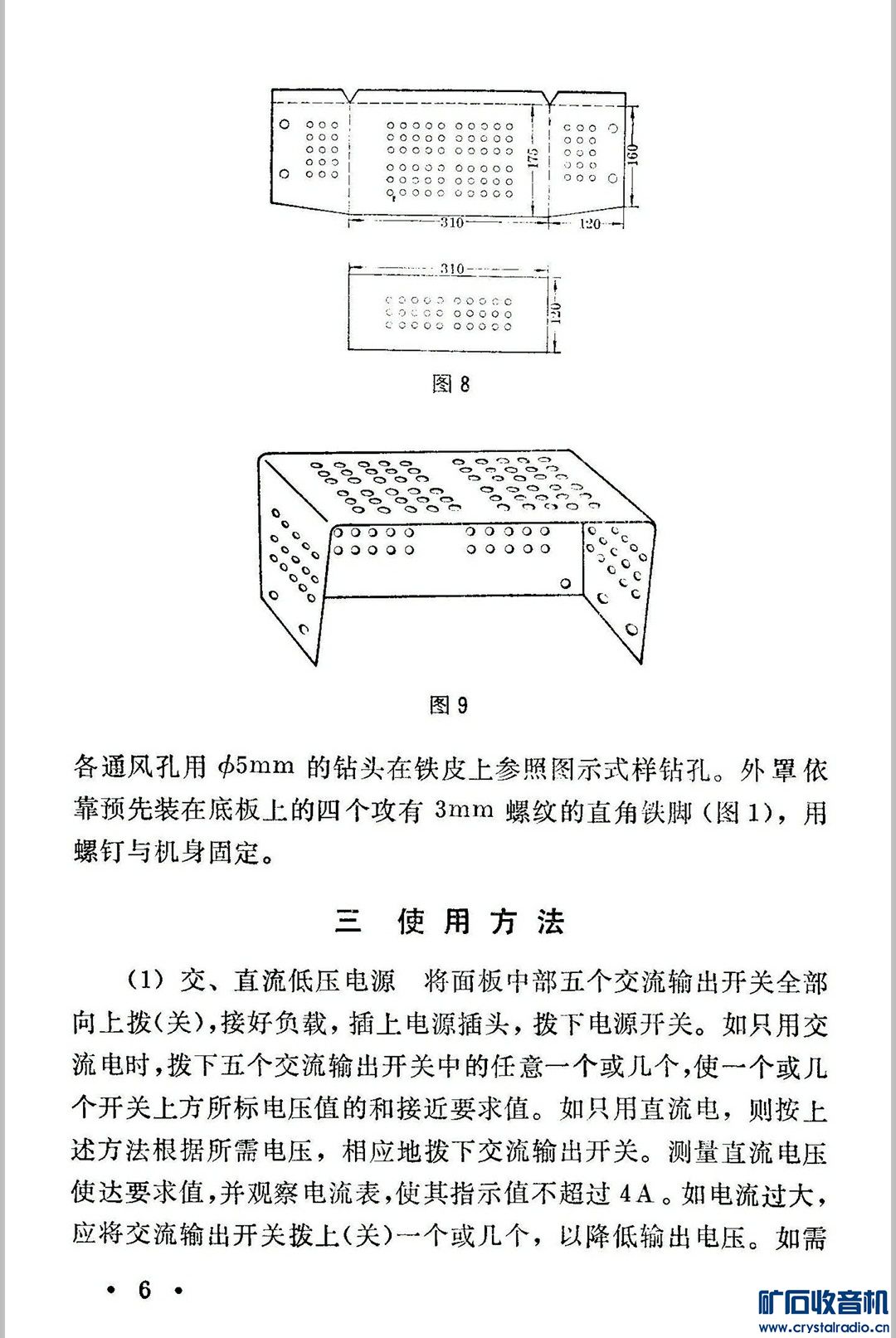

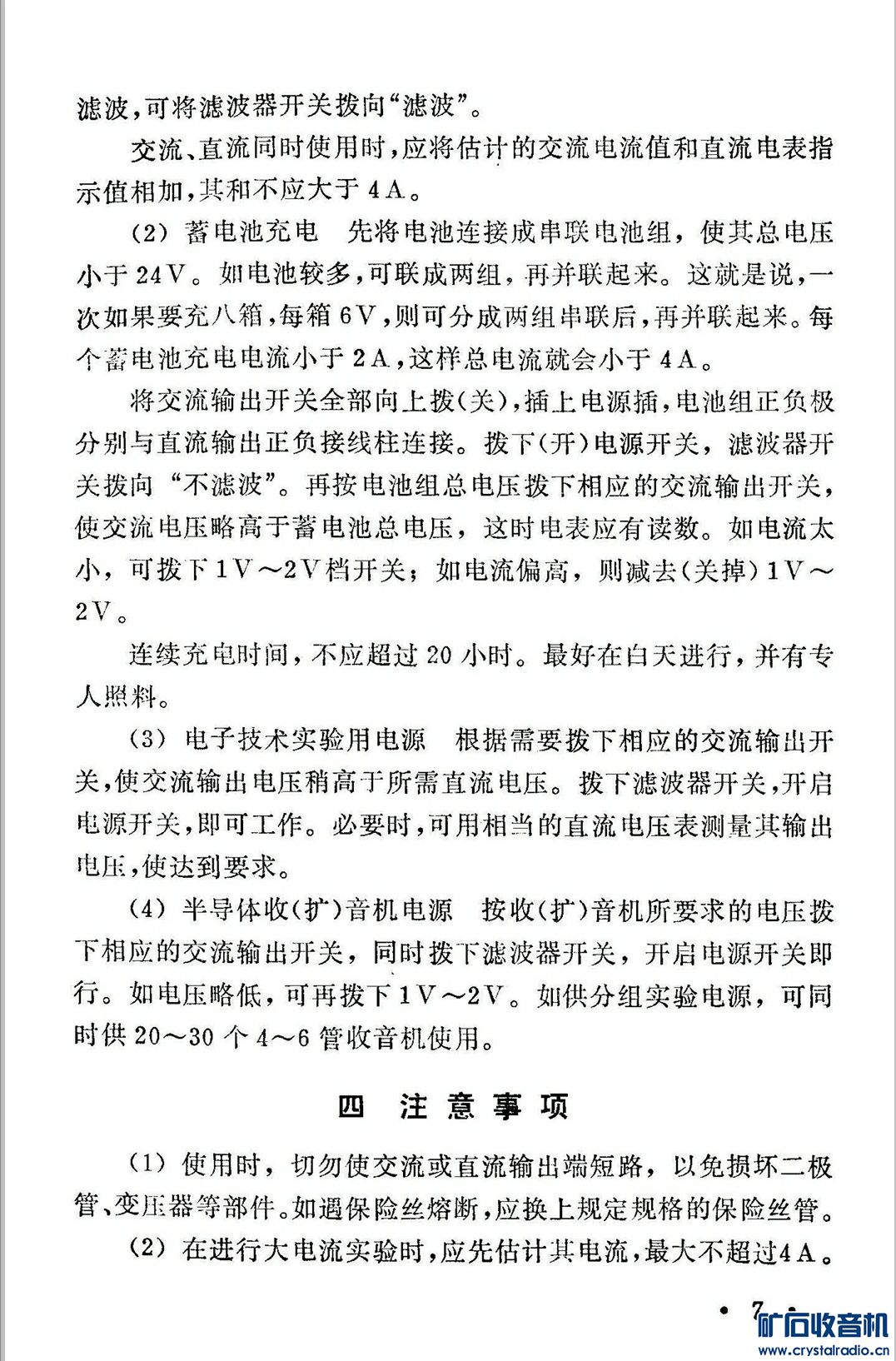

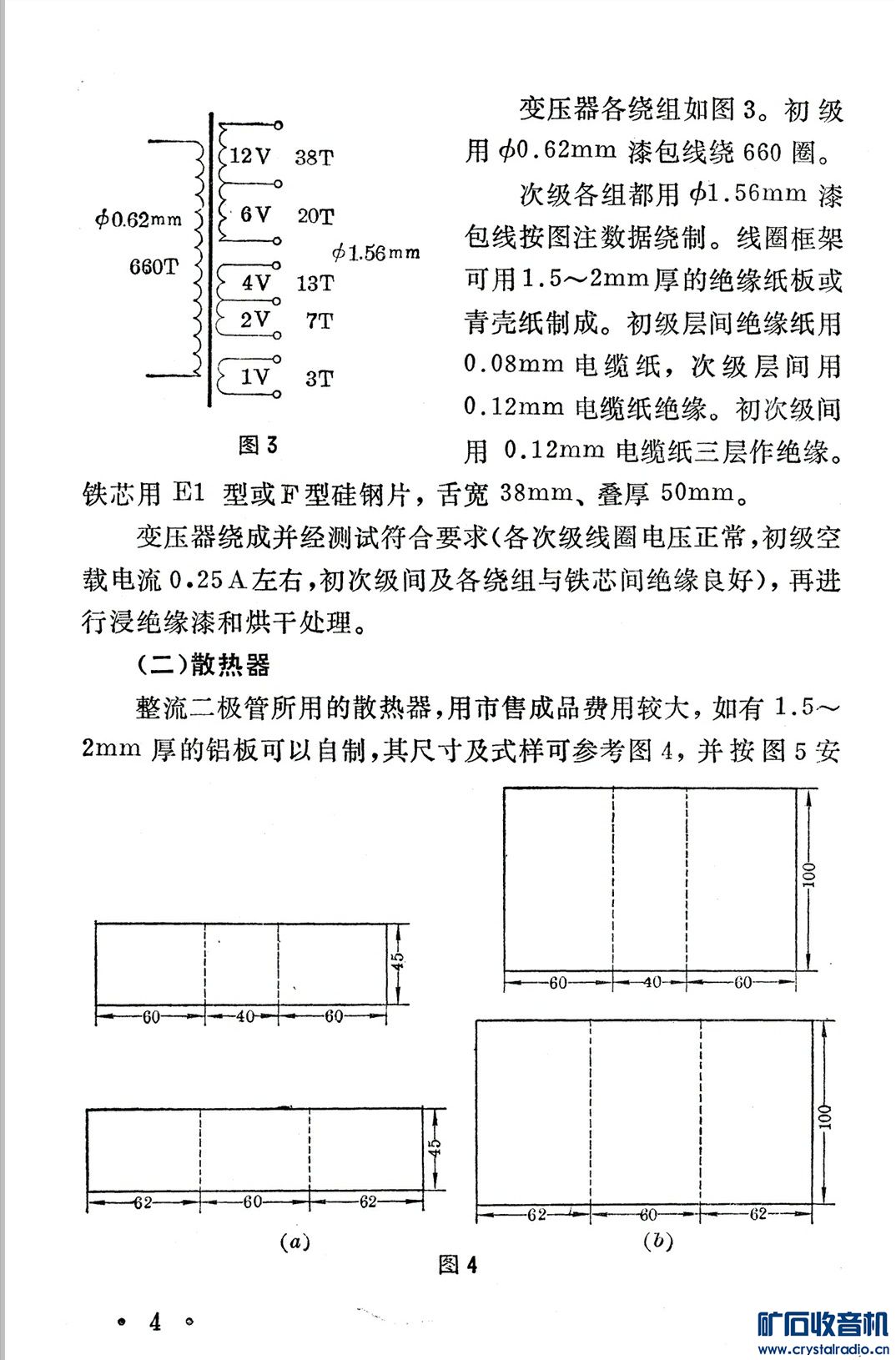

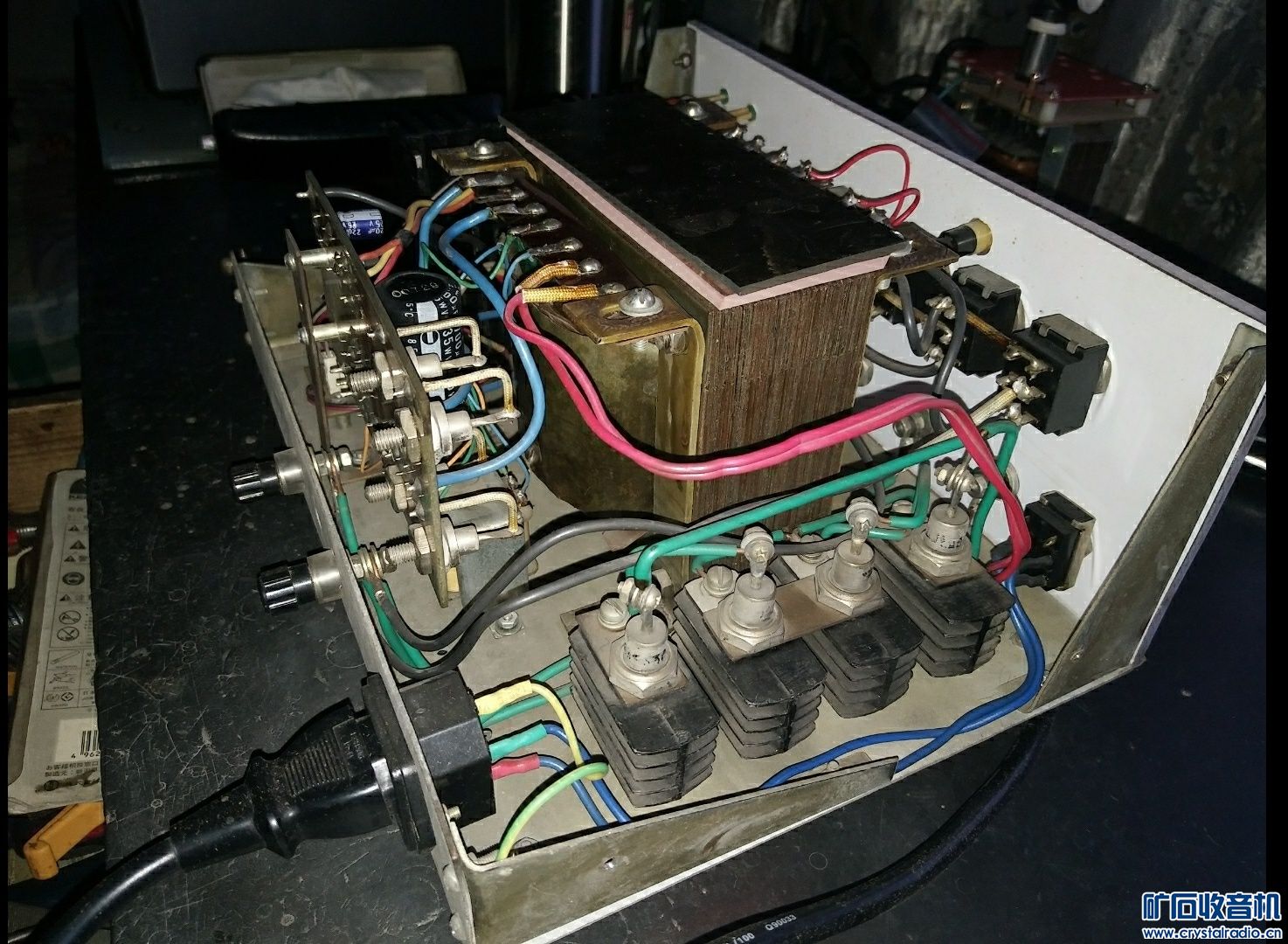

这种电源我在上世纪八十年代初就做了两台，一台自己用，另一台是给发小的。我这台现在还在使用。变压器以及抽头方法是参考《中学生科技活动资料》1975年第5辑第1页“多用低压电源”制作的，在此基础上增加了稳压电源。那个年代材料不好搞，也没有弄了个表头，至今遗憾~~~
