【去库存】无源晶体测试器及晶体测试

longshort

zhke 发表于 2019-12-18 13:31
插两个一样的要是振了就有可能在好多种组合下都振的情况~

能否在不用算的前题下找出那对最佳的？

一般来说，能振起来的组合是很少的，所以只要一振，选择就不多了，剩下的就是怎样让它振的时候谐波最少。

Booooby

longshort 发表于 2019-12-18 13:00
完全有可能就是类似的原因，需要试验电容器的不同比例。

请教一下L大：测试板上面，大49U晶振的插座，是哪里弄到的啊？

zhke

Booooby 发表于 2019-12-18 13:39
请教一下L大：测试板上面，大49U晶振的插座，是哪里弄到的啊？

记得国产单边带军机上见到那插座~

longshort

Booooby 发表于 2019-12-18 13:39
请教一下L大：测试板上面，大49U晶振的插座，是哪里弄到的啊？

哦，是90年代淘的，现在难办了，还得穿越回去．．．

longshort

Booooby 发表于 2019-12-18 13:39
请教一下L大：测试板上面，大49U晶振的插座，是哪里弄到的啊？

找到一个：https://item.taobao.com/item.htm ... p;abbucket=7#detail

zhke

longshort 发表于 2019-12-18 13:53
找到一个：https://item.taobao.com/item.htm?spm=a230r.1.14.227.3d8a52cfyz7ybL&id=40446477795&ns=1&a ...

这种看了就是玩具~

Fireflying

读L大的帖子收获很多。就是那图1和图18的套塑封膜的晶振太丑太山寨味了。

longshort

Fireflying 发表于 2019-12-18 14:34
读L大的帖子收获很多。就是那图1和图18的套塑封膜的晶振太丑太山寨味了。

竟然这么看待俺这两块最优秀的晶体振子？？？各次谐波都在-40dB以下啊！

zhke

longshort 发表于 2019-12-18 14:37
竟然这么看待俺这两块最优秀的晶体振子？？？各次谐波都在-40dB以下啊！

特像东芝的标~

Fireflying

longshort 发表于 2019-12-18 14:37
竟然这么看待俺这两块最优秀的晶体振子？？？各次谐波都在-40dB以下啊！

哈哈，这件事告诉我们，人不可貌相，物不看外表。
话说这个测试器还是人肉方式找到晶振的最接近匹配的电容器，不过因为有跳线帽，更改电容器数值比较容易一点。

longshort

Fireflying 发表于 2019-12-18 15:13
哈哈，这件事告诉我们，人不可貌相，物不看外表。
话说这个测试器还是人肉方式找到晶振的最接近匹配 ...

这种人肉可是比计算要方便多了，又快又好，计算根本得不到晶体的所有必要参数，实际上还是抓瞎。

Fireflying

看了这贴，我有点念头，用石英晶振搞个用于调试收音机的信号源，只要455kHz、465kHz、600kHz、1000kHz、1500kHz、10.7MHz几个频点就可以了，用来调试收音机中频，拉频率覆盖和统调。
但是刚才跑到假货宝搜索，好像低于1M的石英晶振除了32.768kHz的用于石英钟的，其它频率的没有找到。

longshort

Fireflying 发表于 2019-12-18 15:56
看了这贴，我有点念头，用石英晶振搞个用于调试收音机的信号源，只要455kHz、465kHz、600kHz、1000kHz、150 ...

我1MHz以下的晶体，465KHz和500KHz都是近年在网上淘到的，462.5KHz则是八十年代在广州淘的。

longshort

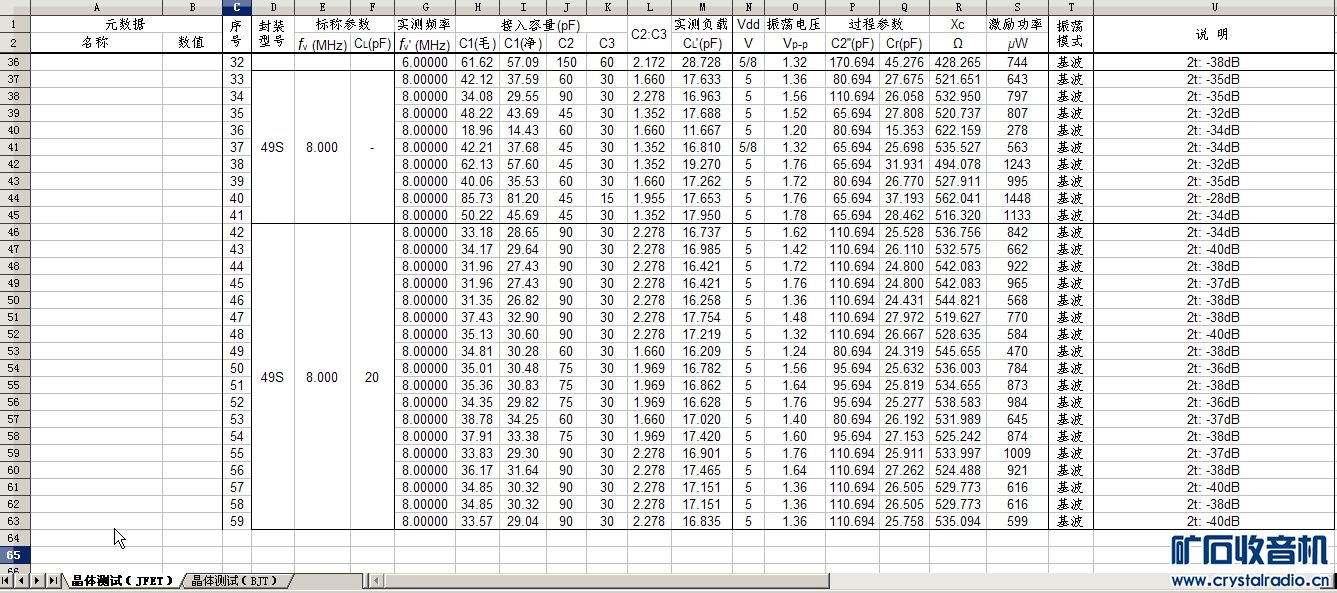

对两种8MHz的49S晶体做了测试，其中序号33到序号41的是杂牌晶体，序号42到序号59的是YXC牌晶体。测试结果如下：



杂牌晶体的接入电容数值较乱，负载电容波动较大，激励功率上下相差悬殊，基波工作时2次谐波水平在-28dB到-35dB之间。更有甚者，序号37的晶体在5V工作不稳定，冷开机经常不起振，只能在8V下正常运行。

品牌晶体的接入电容比较有序，负载电容的变动范围较小，激励功率比较匀称，基波工作时的2次谐波水平除一个在-34dB外，其余的都在-36dB到-40dB之间，平均水准比杂牌的要优秀6dB。全部晶体均可在5V下正常运行。


YXC牌（深圳扬兴）晶体顶标：

jack-chen

用得上~
