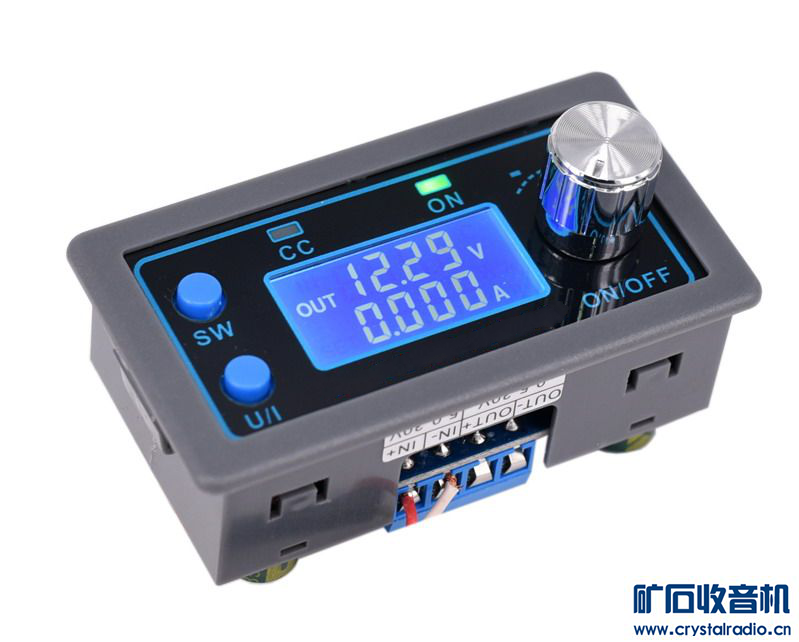

一台没什么技术含量的数控小电源

nokin

矿坛铁粉 发表于 2019-11-17 15:41
猫版喜欢吸那种细细的女士烟啊。

你的眼睛真尖!  不看道 猫版的文章真好!

崂山

请楼主看看  SEPIC   的电路    好比用  一个片子  LT8361  为例吧   是个DC/DC   SEPIC       125摄氏度芯片      其 PDF在这里
https://html.alldatasheet.com/ht ... 1/173/1/LT8361.html

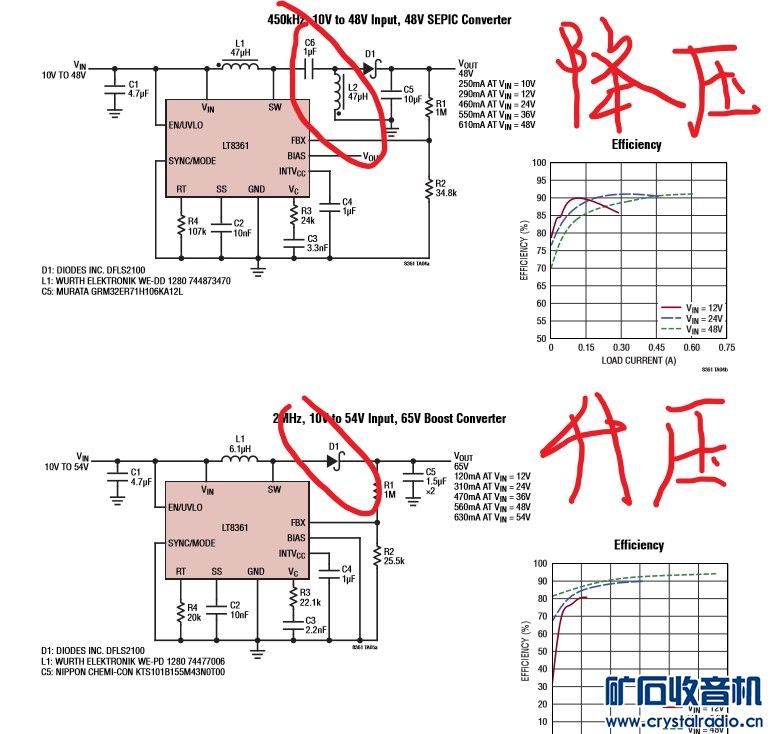

下图是它的两个应用例子，前例是降压，后例图是升压，两个图主电路的微小差别见红圈。


我现在用法是：有时候需要降压，而另一个时候需要它工作在升压。
我的疑问是：有没有可能使用上述两个例子电路其中的一个，不改变红圈附近主电路内容，而仅仅调节输出两个电阻比例，就可以实现有时候升压，而另一时候降压
             （当然电阻比例是要调节的）

如果不考虑效率，请明确到底能否实现   仅仅调节电阻比例的升压和降压电路。




bg1trk

崂山 发表于 2019-11-21 09:58
请楼主看看  SEPIC   的电路    好比用  一个片子  LT8361  为例吧   是个DC/DC   SEPIC       125摄氏度芯 ...

第二个图的接法明显是BOOST，只能升压。
第一个图是 SEPIC ，可以升降压。原理上只要改变R1、R2的比值即可实现升降压，可能需要根据您设定的工况（频率、电压可调范围和功率）重新计算一下L1（L2）、C6的值。计算过程资料里应该有，您仔细看看，本人不太熟不敢乱说。

JuncoJet

bg1trk 发表于 2019-11-17 19:25
buck降压、boost升压，SEPIC即可升压也可降压。

SEPIC简要原理：

SEPIC 效率看着好像不行吧
buck是可以同步整流的，效率98%以上

SEPIC 能改同步整流？

崂山

bg1trk 发表于 2019-11-21 11:21
第二个图的接法明显是BOOST，只能升压。
第一个图是 SEPIC ，可以升降压。原理上只要改变R1、R2的 ...

只要确认第一个图能降压也能升压，就OK   这是很重要的分水岭。

至于升降多少，精度，效率，电路参数等可以慢慢学习研究。非常感谢

bg1trk

JuncoJet 发表于 2019-11-21 11:25
SEPIC 效率看着好像不行吧
buck是可以同步整流的，效率98%以上

可以。
把输出端的二极管改成MOS，用一路互补PWM去驱动MOS就行了。

崂山

bg1trk 发表于 2019-11-21 12:30
升降压没问题，我手上有几块板子就是这种拓扑，本帖用的模块也是，效率、带载能力和稳压性能都还行。

电感电容参数也是个事，如果强行使用同一个参数（不用改变电路）只好折中选取中间值。估计会影响效率。
不知道如果那样做的话，是否允许。

总之，我是需要基本不改变主电路而实现升压和降压，除了电阻比那是必须的。

具体要求是  输入36V左右浮动的  DC，允许输出同时，或者不同时 的 2 种电压，一种 DC24V   2或者4A左右范围，，另一种  100VDC   电流更小
125度芯片就行，能够数控更好，不怕价格贵，只要稳定可靠，效率也不是首选。

wgfdx1

好啊  我也照这样装个，老直流可调电位器总是坏，这个编码器就安逸多了

awxwen

做得不错 值得学习

as66122932

对这个很有兴趣~~~

gtomljs

围观下   支持支持

yuanmu_1

发一个电源数控模块的链接如何？也学习一下。

xy5580

买了两个，试了还可以，就是调节0.01的速度慢点.
