一台没什么技术含量的数控小电源

bg1trk

最近用STM32做了一个温控PWM调速模块，下面这个玩意，接个风扇给功率器件散热用。在设定的温度区间，风扇转速由最低到最高根据温度无级调速。

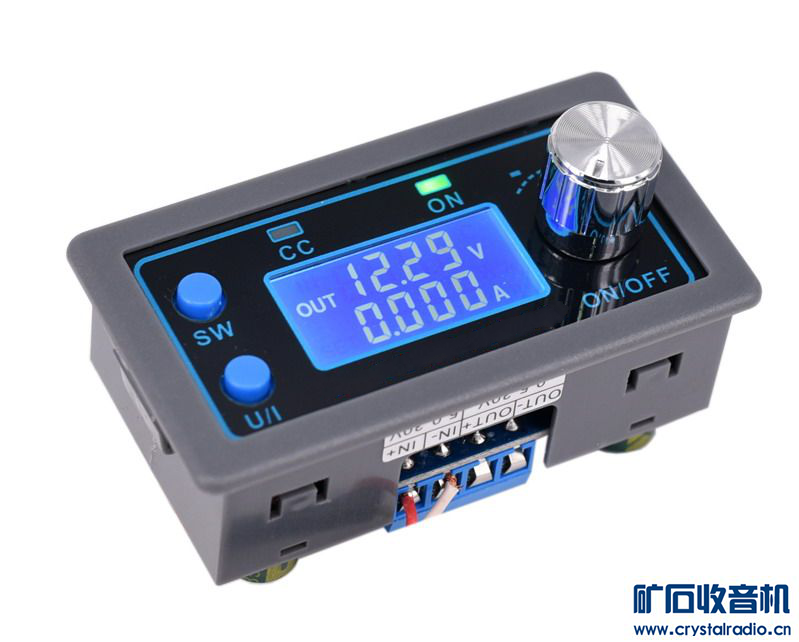

为了测试这个调速模块，攒了一台数控小电源。说没技术含量，是因为主要器件用了下面这个成品模块。模块为SEPIC拓扑结构，即可升压也可降压。输入电压5-30V均可，输出电压0.5-30V可调、最大电流4A、最大功率50W，还具备0-4A的恒流功能。小身板大本事，挺不错的小玩意。



主要部件全家福，电源模块，19V、3.4A的笔记本电源，三围150*100*50mm的通用塑料机壳。还有就是调速模块和小风扇啥的。

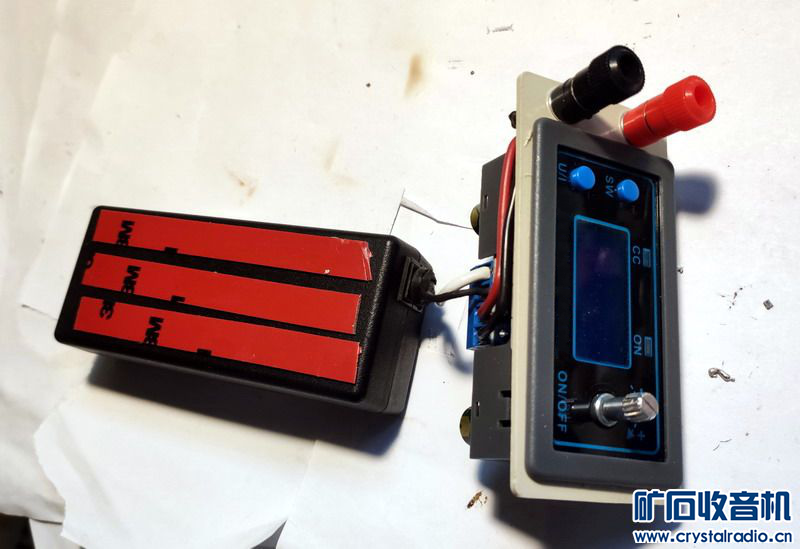

机壳开孔、焊接、安装，折腾好几个小时。测温头塞到模块散热器顶部，风扇装在机壳顶部靠近稳压模块，送风直吹主要热源。风扇和调速模块需要12V供电，加了个7812。






简单测试，最大功率50W、最大电流4A、最高电压30V、0.5-4A恒流，主要参数都能达标。
输出功率小于15W、电流1.5A以下时风扇不启动，散热器40度时风扇开始低速运转，整个测试过程能把温度控制在50度以下，占空比最大50%左右就把温升压住了。

爱你矿坛

楼主利害！这完美的组合！

xy5580

我也在TB看了这个，想做两个恒流750ma输出的。

bg1trk

xy5580 发表于 2019-11-17 14:23
我也在TB看了这个，想做两个恒流750ma输出的。

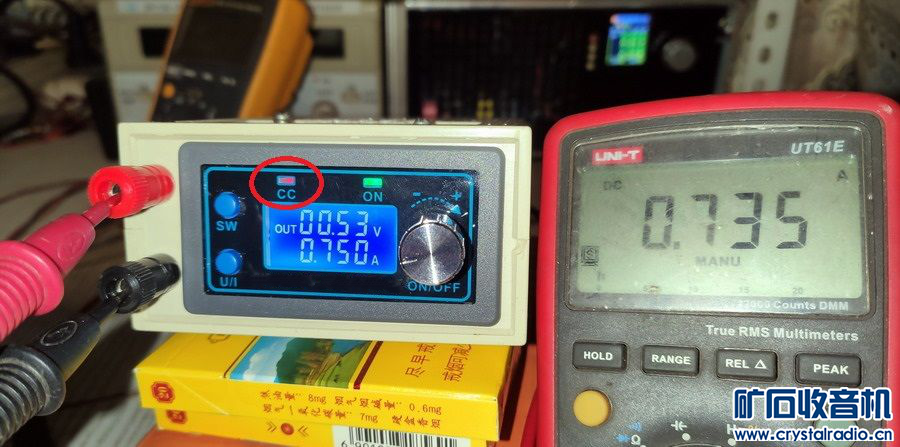

试了一下，恒流值设置为750mA，实测值735mA。
2%的误差，还可以。模块内置了校准，校准一下误差会更小一点。



设置里还内置了定时关断、定容量关断，这玩意用来驱动LED、给锂电池充电啥的，很不错。

崂山

"模块为结构SEPIC拓扑"
现在越来越跟不上形式了，请楼主解释，SEPIC拓扑具体是什么意思？不就是外部电路电阻比值决定输出电压是吧？

xy5580

bg1trk 发表于 2019-11-17 14:59
试了一下，恒流值设置为750mA，实测值735mA。
2%的误差，还可以。模块内置了校准，校准一下误差会更 ...

可以设置开机时的电压吗？，就是不管关机前调的是多少伏，下次开机是自己设置的电压。

xy5580

我是给两个线圈供电的，一个大概是9V可以达到750na,另一个要到24V，最大电流不能超850ma.

bg1trk

崂山 发表于 2019-11-17 17:51
"模块为结构SEPIC拓扑"
现在越来越跟不上形式了，请楼主解释，SEPIC拓扑具体是什么意思？不就是外部电路电 ...

buck降压、boost升压，SEPIC即可升压也可降压。

SEPIC简要原理：

SW闭合，Vin向L1充能、Cp向L2充能。
SW断开，L1、L2释能，D1导通向外部输出能量。

输出电压为：Vout=[D/(1-D)]*Vin
占空比小于50%，降压。占空比大于50%，升压。设置不同的占空比，即可得到不同的输出电压。

bg1trk

矿坛铁粉 发表于 2019-11-17 15:41
猫版喜欢吸那种细细的女士烟啊。

不抽这烟，所以拿来当“脚垫”

bg1trk

xy5580 发表于 2019-11-17 18:21
可以设置开机时的电压吗？，就是不管关机前调的是多少伏，下次开机是自己设置的电压。

不能设置开机电压，开机后是上次关机时的电压。
不过可以设置工作状态，上电后无输出/有输出。

bg1trk

矿坛铁粉 发表于 2019-11-17 19:45
我最近也在玩stm32，讨论两个问题：
1. stm32用内置rc振荡最高频率是64M，长时间运行稳定性咋样？
2. 我 ...

F103系列HSI倍频到64M，试过，偶尔死机不稳定，48M稳定运行。一楼的小板子用的是F030C4，HSI倍频到48M，稳定。
管脚上拉要系统启动后才可设置，复位前如何设置上拉？小板子上复位RC都有，下次再焊板子时先不焊C、R试试，有结果了告诉您。

xy5580

bg1trk 发表于 2019-11-17 19:30
不能设置开机电压，开机后是上次关机时的电压。
不过可以设置工作状态，上电后无输出/有输出。

调节速度怎么样？

崂山

bg1trk 发表于 2019-11-17 19:25
buck降压、boost升压，SEPIC即可升压也可降压。

SEPIC简要原理：

  听君一席话，胜过PDF。
读过多个PDF，对什么bucK技术，boost技术云里雾里，今天听您几句话，寥寥数笔，似乎豁然开朗，再去读PDF估计轻松多了。
