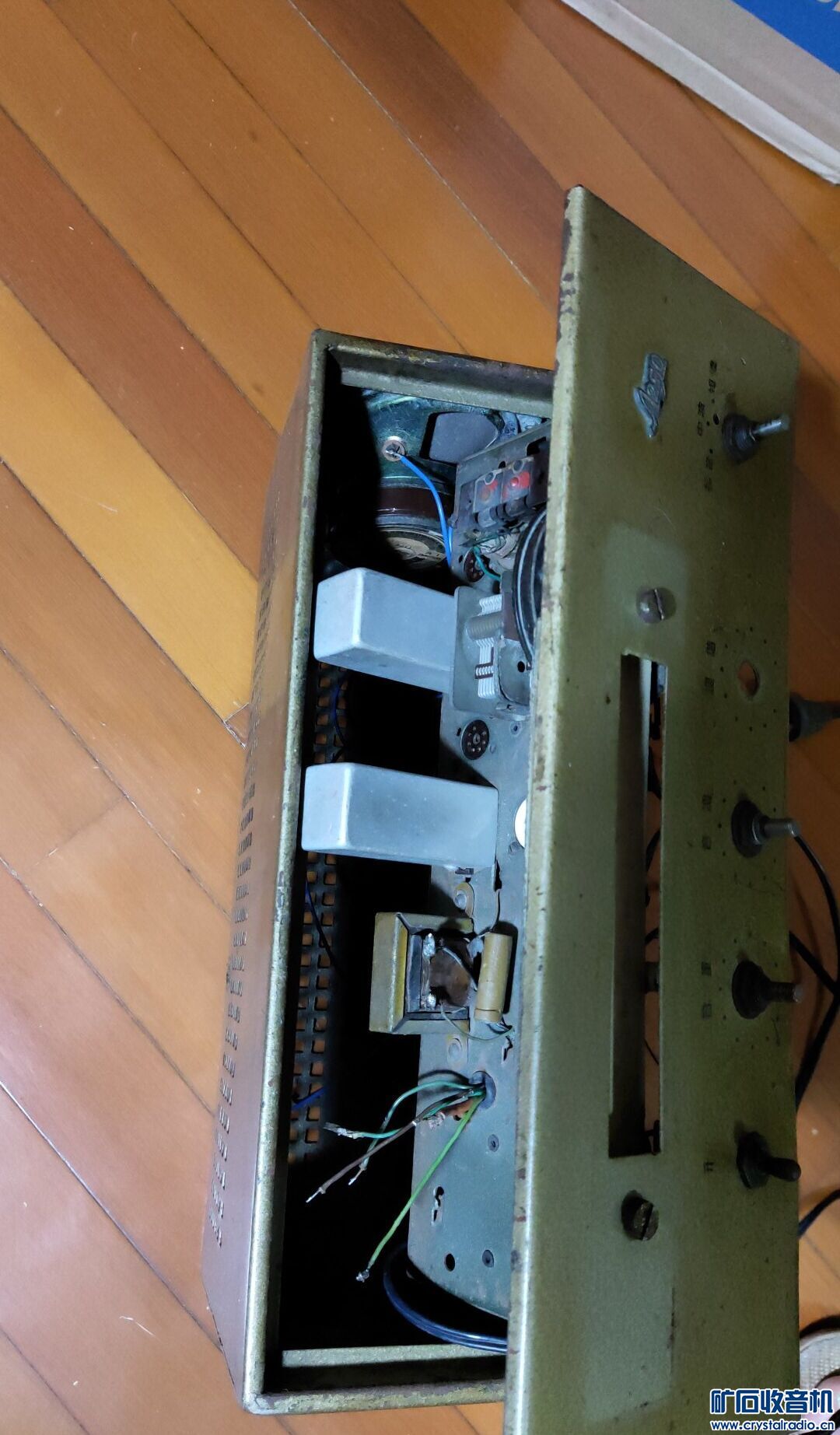

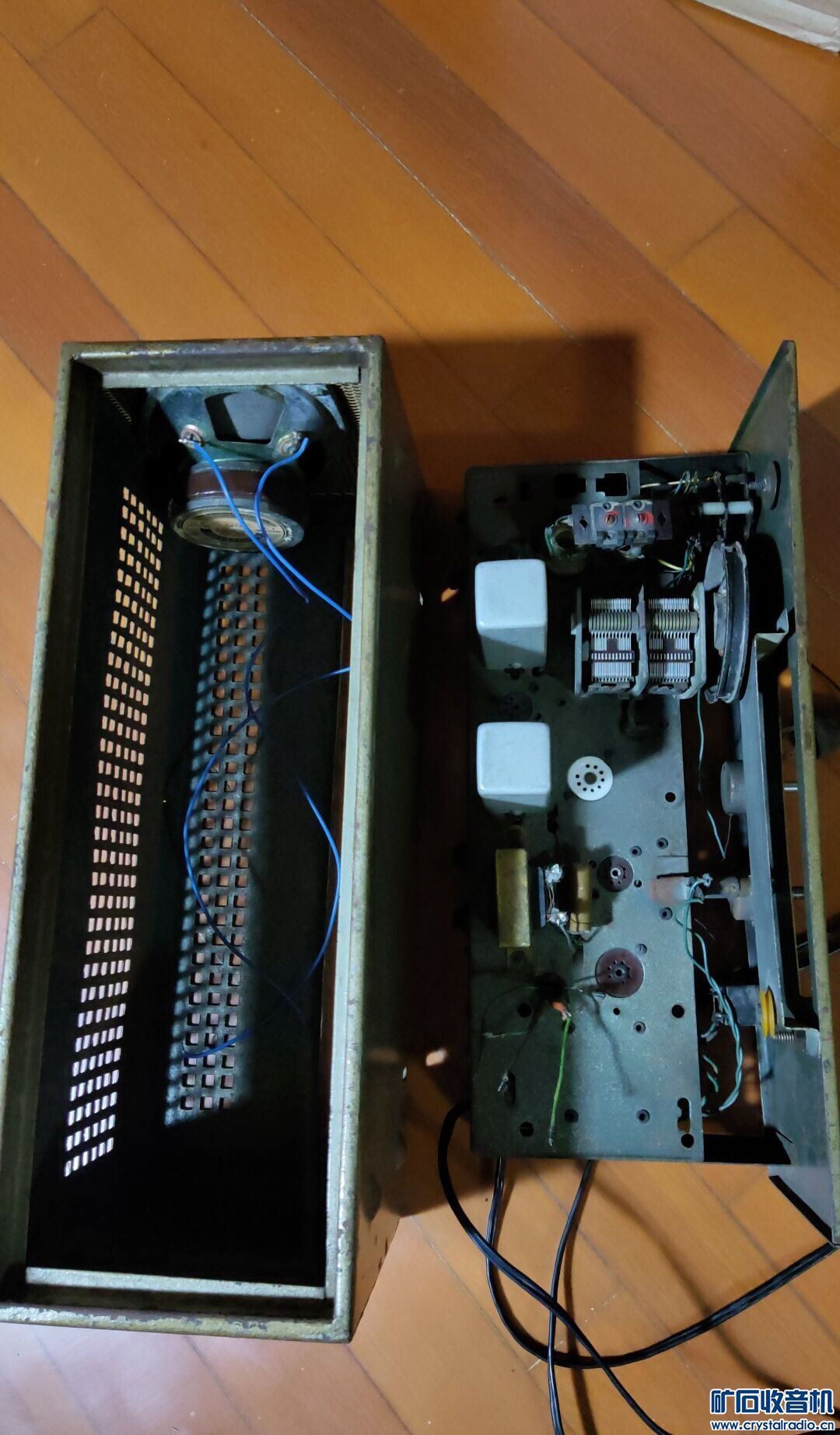

各位老师 帮帮我看看是什么电子管收音机。。。

haoling990

  然后求电路图一张。。。谢谢！

补充内容 (2019-7-10 22:14):
各位老师再帮我看看管子是怎么排列的，看不明白呀。不敢动啊。6z4  6p1 6n2 6k4 6a2.....图中6p1的位置怎么是7脚？

补充内容 (2019-7-10 22:16):
应该是什么管子？

yhan7741

我感觉这多半是扩音机的收音部分，功放部分肯定没有用6P1，因为喇叭只是作为监听，用不了那么大的功率。

电真空

处理品收音机。参考该厂产品五灯收音机电路图即可。如新时代107，美多652-3-*等。它本质上正是利用了这些收音机生产过程中多余零件。

justmexx

都印在上面了```````整体是 上无三 美多 A250型300w带中短波扩音机

电真空

justmexx 发表于 2019-7-10 13:54
都印在上面了```````整体是 上无三 美多 A250型300w带中短波扩音机

笑死人不偿命？这玩意你跟我说300W？

justmexx

电真空 发表于 2019-7-10 13:58
笑死人不偿命？这玩意你跟我说300W？

全部整体300w扩音机 上面的图只是收音机部分

电真空

justmexx 发表于 2019-7-10 14:00
全部整体300w扩音机 上面的图只是收音机部分

那你怎么解释机箱上印刷的交流五灯收音机和处理品几个字？说说！不懂电子管收音机收藏知识就不要乱说。要笑掉大牙的。

于海旺

justmexx 发表于 2019-7-10 14:00
全部整体300w扩音机 上面的图只是收音机部分

扩音机的收音部分是不带低频放大部分的，它这里甚至带收音机的小输出变压器直接接喇叭。扩音机有共用的（收；拾音；话筒；线路）监听喇叭，更无需收音喇叭。
这个机器用作落地式收唱两用机制作还是不错的。

尼摩船长

知之为知之 不知为不知 是智也 不患人之不己知 患不知人也

justmexx

于海旺 发表于 2019-7-10 14:17
扩音机的收音部分是不带低频放大部分的，它这里甚至带收音机的小输出变压器直接接喇叭。扩音机有共用的 ...

   感谢于版指出勘误

haoling990

  感谢 电真空老师和旺版解答，学习了很是受益。

merrymakers

那时厂家真实诚，“处理品”还印在壳子上的，头一次见到。

60年代的爱好者

    这个东西的结构看上去原来是用来做扩音机的收音和前级部分的，跟扩音机可以整体配套。
    至于做了处理品，那废物利用的空间很大，但还是有缺陷的，谁家的正规成品收音机没有个像样的整体外壳（包含喇叭）？这机器就没有……
    原设计给扩音机用的面板度盘都已经定位，电位器等都是短柄的，无法再配木壳，喇叭估计也只好另配音箱。
    更有可能的是高手利用处理品自行改装成收音机。

fzh547611

        如果有扩音部分的话，图片上仅为收音部分吧。

haoling990

60年代的爱好者 发表于 2019-7-10 16:31
这个东西的结构看上去原来是用来做扩音机的收音和前级部分的，跟扩音机可以整体配套。
    至于做了处 ...

有喇叭，我没有上传。独立的。就是没有变压器了。
