求助：这是什么机型

栾川周 · 发表于 2019-6-10 09:02:14

电真空发表于 2019-6-8 20:34

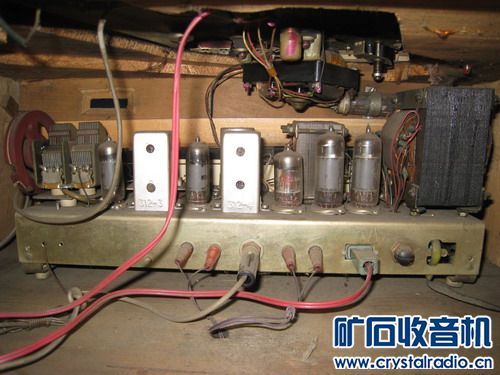

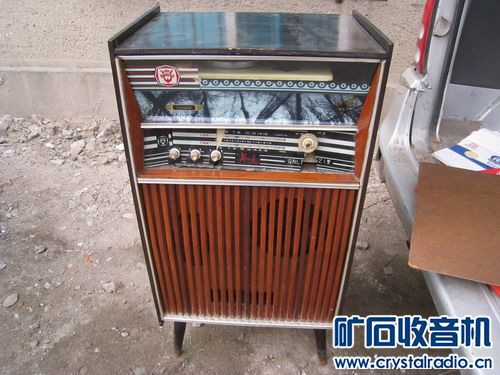

琴鸟落地式机芯。分频带输出。有两个输出变压器。小变压器是高音输出变压器。大变压器负责中低音。机器后面 ...

老师你知识渊博，关注你很久了，向你学习！

北疆冰雪 · 发表于 2019-6-10 09:11:54

电真空发表于 2019-6-8 20:34
琴鸟落地式机芯。分频带输出。有两个输出变压器。小变压器是高音输出变压器。大变压器负责中低音。机器后面 ...

高手

厉害

justmexx · 发表于 2019-6-12 14:15:02

本帖最后由 justmexx 于 2019-6-12 14:16 编辑

琴鸟牌落地式QNLD622型电子管双声道收音电唱多用机电路图

qyyzh0077 · 发表于 2019-6-12 14:38:56

justmexx 发表于 2019-6-12 14:15
琴鸟牌落地式QNLD622型电子管双声道收音电唱多用机电路图

哎呀！这个真的很漂亮！机子和图片清晰干净！线路图也有了，正是我需要的！谢谢

378667894 · 发表于 2019-6-12 20:36:00

提示: 作者被禁止或删除内容自动屏蔽

qyyzh0077 · 发表于 2019-6-13 05:15:46

378667894 发表于 2019-6-12 20:36
沈阳市无线电十八厂的产品。

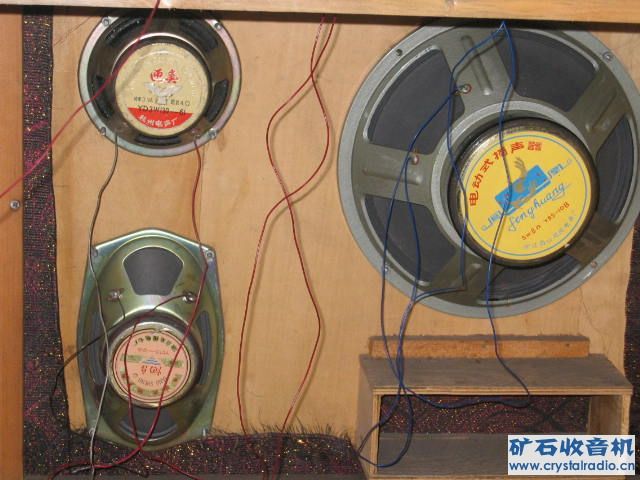

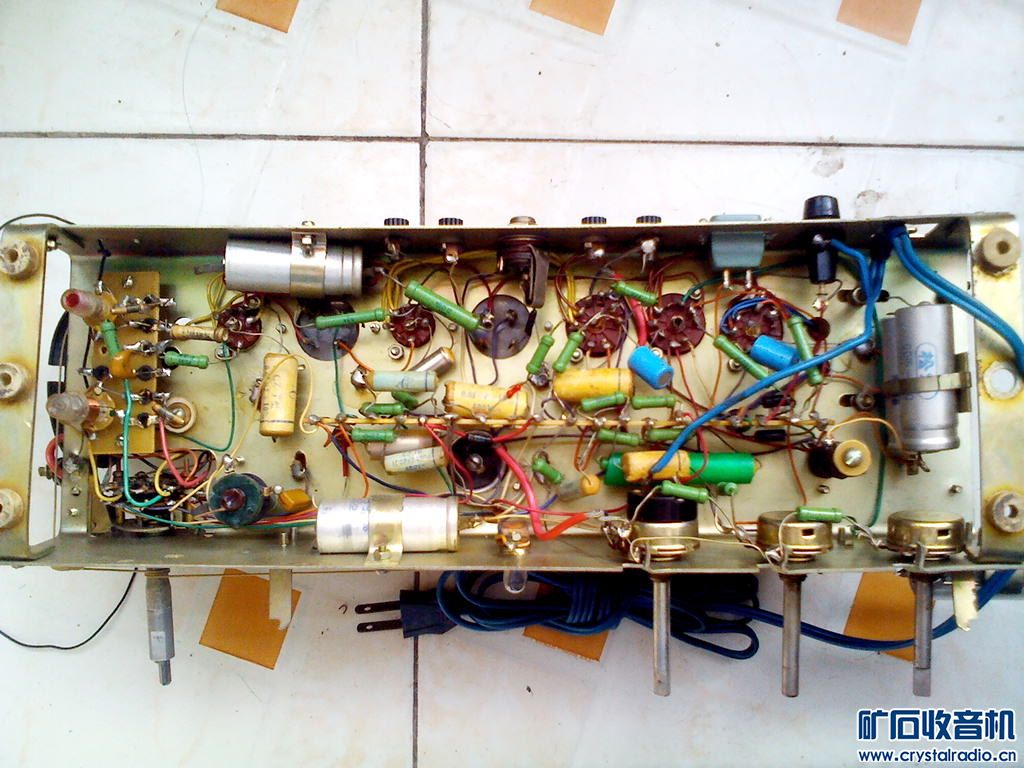

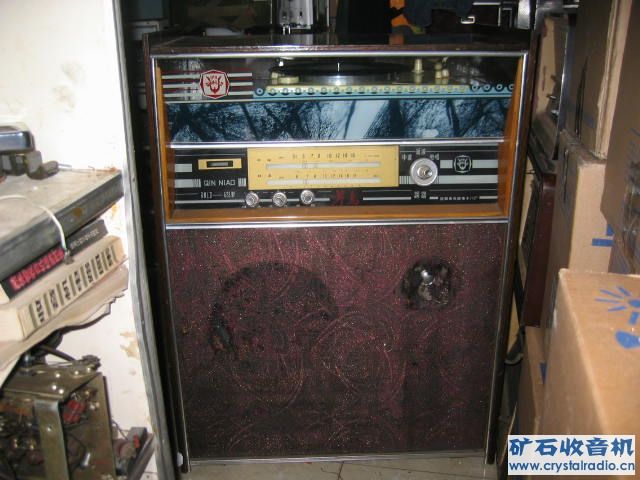

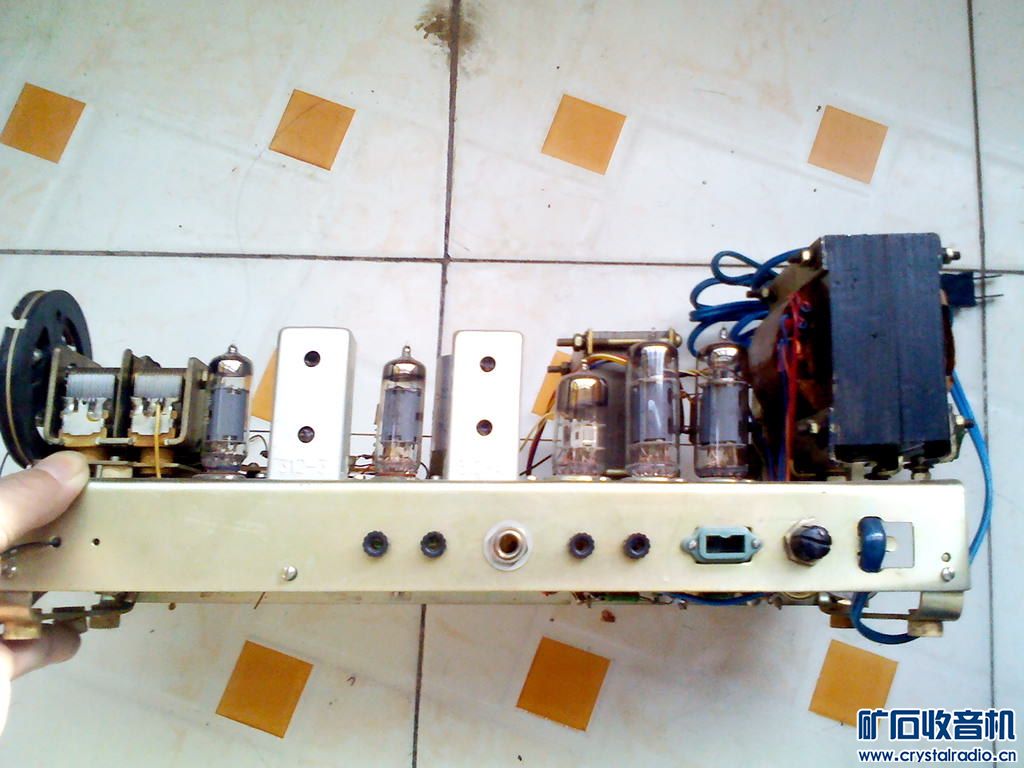

这个机芯应该是711改，整流用两个硅整流二极管代替，原6Z4位置改成6P1形成双路输出，大电源变压器增加了功率，一大一小两路输出牛分别承担中低音和高音输出，左边的猫眼占据一定空间可以改成右上。这个机芯还是不错的！

北京6N1 · 发表于 2019-6-13 09:30:11

justmexx 发表于 2019-6-12 14:15
琴鸟牌落地式QNLD622型电子管双声道收音电唱多用机电路图

电路图上边的机芯照片是兄弟前几年买的，哈哈

北京6N1 · 发表于 2019-6-13 09:31:39

qyyzh0077 发表于 2019-6-13 05:15
这个机芯应该是711改，整流用两个硅整流二极管代替，原6Z4位置改成6P1形成双路输出，大电源变压器增加了 ...

功放部分有牡丹911的影子
