业余制作PCB的心得体会

suhonggui

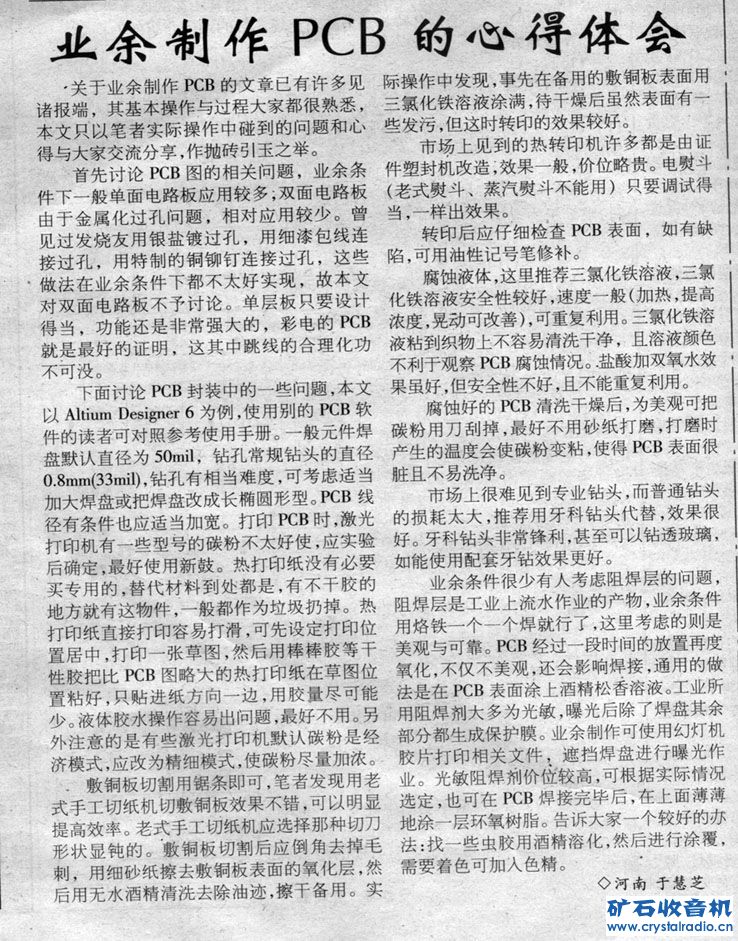

从“电子报”2011年第四期扫描，给需要学习制作PCB的坛友.

cfanzfr

学习了！

四爷

记得楼主发过一个制作四管机的帖子，我想参考一下，找不到了

suhonggui

原帖由 四爷 于 2011-1-25 21:12 发表
记得楼主发过一个制作四管机的帖子，我想参考一下，找不到了

http://www.crystalradio.cn/bbs/thread-103107-1-1.html

suhonggui

原帖由 donkeygl 于 2011-1-26 00:38 发表
我想知道怎么省时省力的清洁覆铜板表面,每次都要花好长时间清理表面才能开始热转印

传印前用0号砂纸打磨，再用洗衣粉溶液洗净后用清水冲干净，再用电吹风吹干覆铜板，千万不要采用擦拭办法去擦覆铜板。腐蚀完后对碳粉的去处办法可采用汽油擦拭，方便省力而且干净。

UFO_09

不懂就问，PCB是什么啊？

suhonggui

原帖由 UFO_09 于 2011-1-26 09:54 发表
不懂就问，PCB是什么啊？

俗称印刷电路板

UFO_09

谢谢，明白了

ghosthd

留下记号，谢谢搂住。

zlqzyb

业余制作P C B的心得体会
关于业余制作PCB的文章已有许多见诸报端，其基本操作与过程大家都很熟悉，本文只以笔者实际操作中碰到的问题和心得与大家交流分享，作抛砖引玉之举。
    首先讨论PCB图的相关问题．业余条件下一般单面电路板应用较多；双面电路板由于金属化过孔问题．相对应用较少。曾见过发烧友用银盐镀过孔，用细漆包线连接过孔．用特制的铜铆钉连接过孔，这些做法在业余条件下部不太好实现，故本文对双面电路板不予讨论。单层板只要设计得当，功能还是非常强大的，彩电的PCB就是最好的证明．这其中跳线的合理化功不可没。
    下面讨论PCB封装中的一些问题，本文以Ahium Designer 6为例，使用别的PCB软件的读者可对照参考使用手册。一般元件焊盘默认直径为50mil，钻孔常规钻头的直径0．8mm(33mil)，钻孔有相当难度，可考虑适当加大焊盘或把焊盘改成长椭圆形型。PCB线径有条件也应适当加宽。打印PCB时，激光打印机有一些型号的碳粉不太好使，应实验后确定，最好使用新鼓。热打印纸没有必要买专用的，替代材料到处都是．有不干胶的地方就有这物件，一般都作为垃圾扔掉。热打印纸直接打印容易打滑，可先设定打印位置居巾，打印一张草图，然后用棒棒胶等干性胶把比PCB图略火的热打印纸在草图位最粘好，，口、贴进纸方向一边．用胶摄尽可能少。液体胶水操作容易出问题，最好不用。另外注意的是有些激光打印机默认碳粉是经济模式，应改为精细模式，使碳粉尽赶加浓。  ．敷铜板切割用锯条即可，笔者发现用老式手工切纸机切敷铜板效果不错．可以明显提高效绿。老式手工切纸机应选择那种切刀形状显钝的。敷铜板切割后应倒角去掉毛刺，用细砂纸檫去敷铜板表面的氧化层．然后用无水酒精清洗太除油迹，擦干备用。实际操作中发现，事先在备用的敷铜板表面用三氯化铁溶液涂满，待干燥后虽然表面有一些发污，但这时转印的效果较好。
    市场上见到的热转印机许多都是由证件塑封机改造：效果一般，价位略贵。电熨斗(老式熨斗、蒸汽熨斗不能用)只要调试得当，一样出效果。
    转印后应仔细检查PCB表面，如有缺陷，可用油性记号笔修补。
    腐蚀液体，这里推荐三氯化铁溶液．三氮化铁溶液安全性较好．速度一般(加热，提高浓度，晃动可改善)，可重复利用。三氯化铁溶液粘到织物上不容易清洗干净，且溶液颜色不利于观察PCB腐蚀情况。．盐酸加双氧水效果虽好，但安全性不好，且不能重复利用。
    腐蚀好的PCB清洗二F燥后，为美观可把碳粉用刀刮掉，最好不用砂纸打磨，打磨时产生的温度会使碳粉变粘，使得PCB表面很脏且不易洗净。
    市场上很难见到专业钻头．而普通钻头的损耗太大，推荐用牙科钻头代替，效果很好。牙科钻头非常锋利，甚至可以钻透玻璃．如能使用配套牙钻效果更好。
    业余条件很少有人考虑阻焊层的问题，阻焊层是工业上流水作业的产物，业余条件用烙铁一个一个焊就行了．这里考虑的则是美观与可靠。PCB经过一段时删的放置再度氧化．不仅不美观．还会影响焊接．通用的做法是在PCB表丽涂上酒精松香溶液。工业所用阻焊剂大多为光敏，曝光后除厂焊盛其余部分都生成保护膜。业余制作可使用么幻灯机胶片打印相关文件，遮挡焊盘进行曝光作业。光敏阻焊剂价位较高，可根据实际情况选定，也可在PCB焊接完毕后，往．I：面薄薄地涂•展环氧埘脂。告诉人家一个较好的办法：找一些虫胶用酒精溶化，然后进行涂覆，需要着色可加入色精。
    ‘    ◇河南于慧芝矿石收音机WWW．crystoIra

cyclone

原帖由 suhonggui 于 2011-1-26 10:00 发表
俗称印刷电路板

就是覆铜板，有一层薄薄的铜粘接覆盖在酚醛板或玻璃纤维板上。
小批量制作PCB可以按照如下方式：
1、用针式打印机在蜡纸上打印电路底板接线图（或者手工绘制）；
2、用松节油调整白色普通酚醛油漆，加入适量立德粉，调成可流动性粘稠液；
3、把打印好的蜡纸覆盖在覆铜板上，上面盖上200目~400目纱网，用塑料刮板把配好的油漆粘液刷一遍；
4、自然风干，或烘干炉（温度不大于40℃）烘干；
5、在一个塑料盆或玻璃金鱼缸里，用25%浓度的三氯化铁溶液腐蚀掉不需要的铜箔，（最好是方形耐腐蚀器皿，不能用金属的器皿）；
6、在水温35℃，腐蚀大约30分钟（有条件可以晃动，或者用一个金鱼缸水泵把溶液进行流动）；
7、腐蚀完毕，用清水冲洗干净板子，用稀释剂（汽油等等）擦除油漆，最后用洗衣粉肥皂等加清洁球把板子清洗干净、擦干，就可以打孔、焊接了。
8、阻焊层，可以用虫胶片加纯酒精加紫药水（几滴）涂刷在铜箔面即可。

水泥收音机

至从用了感光法，再也不用热转印了，不管是工具，原材料，制作难度，PCB质量，感光法都比热转印有优执。

热转印材料
1.激光打印机（硒鼓必须是全新原装，而且几不了几下就不行了，到最后热转印纸本根粘不上粉），A4单色价格千元左右
2.过塑机或电熨斗，价格都是几十元
3.热转印纸，A4约0.3元一张（一次性，重复使用基本上不能成功）
20mil以内的线质量基本上没有保证

感光法材料
1.喷默打印机，A4单色约170元，A4彩色约200元
2.感光蓝油（需要天那水稀释）或感光膜（直接贴敷铜板），感光蓝油约10元/平方米单面敷铜板
3.用感光蓝油做PCB需要毛刷笔一支，约1元。（如果用感光膜则需要过塑机）
4.紫外线灯，T5 8W紫外线日光灯管+灯架约20元。
5.显影粉和脱胶剂，两种药剂共约5元/平方米PCB
6菲林片，A4约1.5元/张，（打印一张菲林片，只要不弄坏，可以做无限个相同的PCB板）
只要打印机不是太烂，10mil以上的线几乎不会有问题，因为和PCB厂是一样的制作方法，只是工艺上有差距

除打打印机外，所有的东西基本上能在同一家淘宝店能买全，如果有兴趣，可以在淘宝网上搜感光蓝油，感光蓝默，感光膜，基本上个商家网页上都有教程

lhd

普及制作的帖子，又学到了新的知识，谢谢楼上的各位
