dielew

iffi123 发表于 2018-12-22 09:09
lz在不? 能不能测试一个情况, 输入一个100M左右的正弦波, 打开测量显示峰峰值,最大最小值, 然后分别用2v/di ...

这个我有时间可以帮你做！

iffi123

dielew 发表于 2019-1-17 14:23
这个我有时间可以帮你做！

多谢，你是什么机型

dielew

iffi123 发表于 2019-1-17 15:55
多谢，你是什么机型

1104XC。。。。

iffi123

dielew 发表于 2019-1-17 20:13
1104XC。。。。

等你的结果，10X下的1v/div和2v/div, 我测得有较大偏差( 探头直接测量不加50欧阻抗下）， 想确认是不是都这样

另外滚动模式下存储深度是不是最大只能1.4M, 而不是14M?

dielew

iffi123 发表于 2019-1-17 21:29
等你的结果，10X下的1v/div和2v/div, 我测得有较大偏差( 探头直接测量不加50欧阻抗下）， 想确认是不是都 ...

我还是先会用BNC线转N头的线缆连接信号发生器。然后再用探头这样试下。

因为众所周知的原理问题，我觉得这个100M带宽的机器去测100M的信号，不一定很靠谱了。

不同的垂直档位会影响分辨率，电平测量解析度，所以有差异应该是非常正常的现象。

iffi123

dielew 发表于 2019-1-17 21:53
我还是先会用BNC线转N头的线缆连接信号发生器。然后再用探头这样试下。

因为众所周知的原理问题，我 ...

这2档读数差异会超过15%甚至更大 ,不是其它档次间的偏差级别

dielew

iffi123 发表于 2019-1-17 22:04
这2档读数差异会超过15%甚至更大 ,不是其它档次间的偏差级别

测试环境：

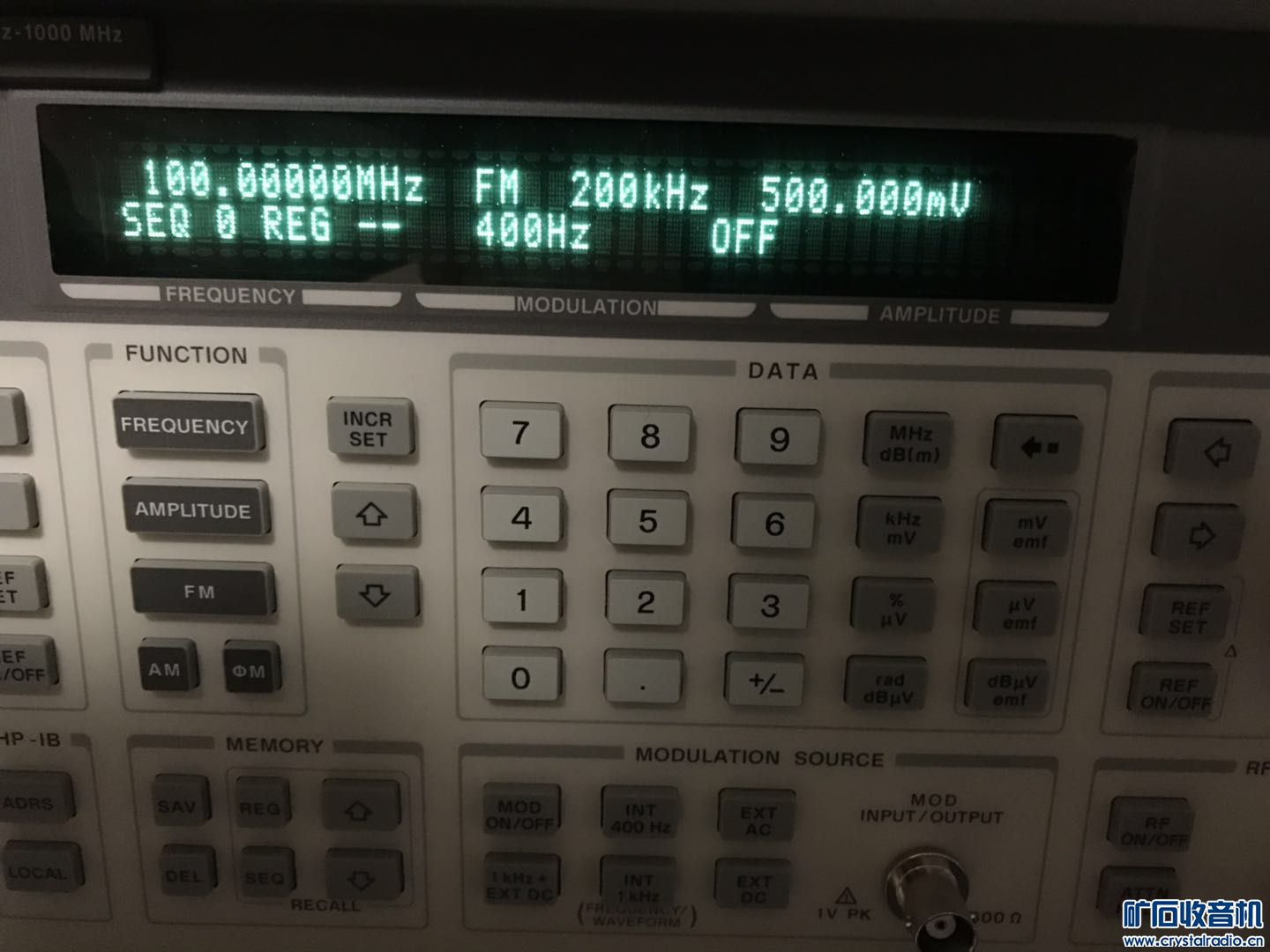

信号源：HP8548A + 高稳选件

示波器：本帖提及的品牌1104X-C

连接条件：1. 信号源N头转BNC无衰减直连
                2. BNC同轴转Hi-Lo差分信号线 物理勾连PR2350  350Mhz带宽探头   X10衰减  10M Ohm  15pf阻抗

测试步骤：

信号源功率电平：RMS：500mV


1. 100Mhz 正弦波  BNC 无衰减       1V /Div
2. 100Mhz 正弦波  BNC 无衰减       2V /Div
3. 100Mhz 正弦波  探头 X10衰减    1V /Div
4.  100Mhz 正弦波 探头 X10衰减    2V /Div
5.  10Mhz 正弦波 探头 X10衰减    1V /Div
6.  10Mhz 正弦波 探头 X10衰减    2V /Div
7.  1Mhz 正弦波 探头 X10衰减    1V /Div
8.  1Mhz 正弦波 探头 X10衰减    2V /Div


初步结论：无衰减情况下峰峰值两档误差不大，探头X10衰减下，100Mhz两档误差和你的结果一样，非常明显的，15%左右的峰峰值误差。
测试10M，1M信号，基本无明显误差。
推测，两档误差大是信号失真衰减引起，在100Mhz下表现明显，10Mhz和1Mhz不明显，很可能是信号在X10衰减过程中，响应带宽与阻抗匹配问题引起。

dielew

10M和1M信号下无明显档位之间的差别

iffi123

dielew 发表于 2019-1-18 10:23
10M和1M信号下无明显档位之间的差别

非常感谢，测试做的很专业！也很细致！

看来高频率下这2档下偏差大是普遍现象，那我放心了，曾有个念头想返厂，这么看来幸好没返，不然白折腾还浪费邮费

另外“信号源N头转BNC”是否内置50欧阻抗？


补充内容 (2019-1-18 13:36):
还有你这台升级到200M带宽没？

权修

不错，比我早期买的1102CN强的太多了。

dielew

iffi123 发表于 2019-1-18 10:57
非常感谢，测试做的很专业！也很细致！

看来高频率下这2档下偏差大是普遍现象，那我放心了，曾有个 ...

1. 转换头是我从淘宝上随手买的，转换头被用于转换BNC连接的适用频率，我认为是考虑到普通的50欧标准BNC阻抗特征的。

2. 没有升级，因为我目前并没有200Mhz（被测100Mhz可信）的测试需求，手上也只有一支从其他机器人挪过来的350Mhz的探头。

iffi123

dielew 发表于 2019-1-18 17:37
1. 转换头是我从淘宝上随手买的，转换头被用于转换BNC连接的适用频率，我认为是考虑到普通的50欧标准BN ...

这个偏差问题有个解释是高频信号在阻抗不匹配时信号会反射,影响测量， 有说10X加50欧阻抗头也可以解决问题，目前我没法验证

我升级了，即使同样的探头测100M信号，示波器在带宽200M时也比100M衰减更小，因为-3dB点一个在100M, 一个在200M,后者在100M处的衰减更小

按手册上的带宽指标计算，100M信号在100M带宽时，信号幅值不低于输入的0.707倍， 而在200M带宽下，不低于0.794倍，大概提高10%

dielew

iffi123 发表于 2019-1-18 17:43
这个偏差问题有个解释是高频信号在阻抗不匹配是信号会发射影响测量， 有说10X加50欧阻抗头也可以解决问 ...

有需求确实可以升级一下。目前确实没有50Mhz以上的被测试信号的需求，所以还没有考虑升级的问题。

dielew

阻抗问题和不同挡位测量差这个问题，我现在也没有搞清楚，希望能有高手解答。

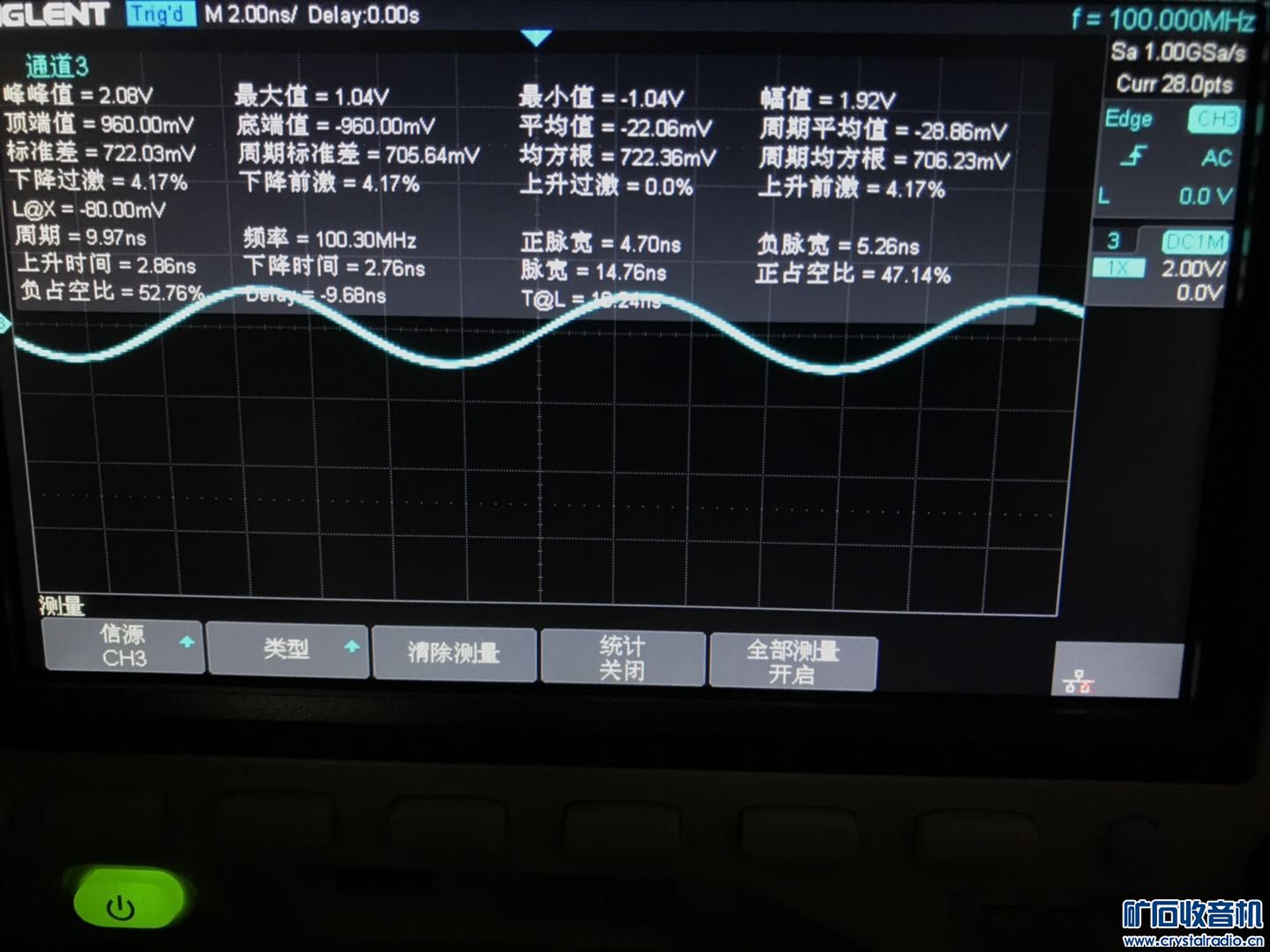

一个可能的情况是，垂直挡位的变化影响到了电平偏置，以及垂直分量的采样分辨率，从而影响了测量值。
