在矿坛里 买到的“109—B 四用两速 唱机”。

顺风雨

保持的真好

BD5IF

海洋DZ 发表于 2020-10-26 16:53
电路图看看这个：

非常感谢！

BD5IF

再次感谢  “海洋DZ” 在 44 楼给出的 此机 电原理图。



由电路图可见。
收音部分，仍属常见的超外差电路，一级变频，两级中放。
音频部分较一般的六管机多加了一级低放。
全机共七个晶体管。
此机用于广播，追求工作稳定，没有“来复”/一管兼作多种用途的设计。

补充内容 (2021-4-21 15:09):
虽然在收音状态时，二中放管，只担负末级中放的任务，没有作“来复”低放。
但在“放唱、扩音、对讲”状态时，二中放级“改行”了，作音频放大。通过 K2-2、K2-3、K2-4  切换。

BD5IF

  2020-10-26 15:43
β
...

乱码。

BD5IF

梦想蓝天 发表于 2020-10-26 15:43
从头到尾看完帖子，楼主应庆幸当年机器在别人手中时电源开关坏了，机子才得以搁置保持较好状态。
我也有幸 ...

正是。


它就单单坏了电源开关，并因此长期被搁置，几乎没留下多少使用的痕迹。

BD5IF

今天在网上看到了，“109 接续放大器”的说明书。



曾在矿坛的“怀念那个年代”栏目中，发过与 109多用机 配合使用的，“109 接续放大器”的回忆帖子。

“怀念那个年代”打不开，所以，这个内容发到这里。



“109”多用机，与后来问世的 “109接续放大器”，均由是中国唱片厂制造。

该接续放大器，使用 12 V 汽车蓄电池作电源，这在当年，属于“高科技”。

输出功率 50 w 。消耗功率 90 w，电流最大可达 8 A 。

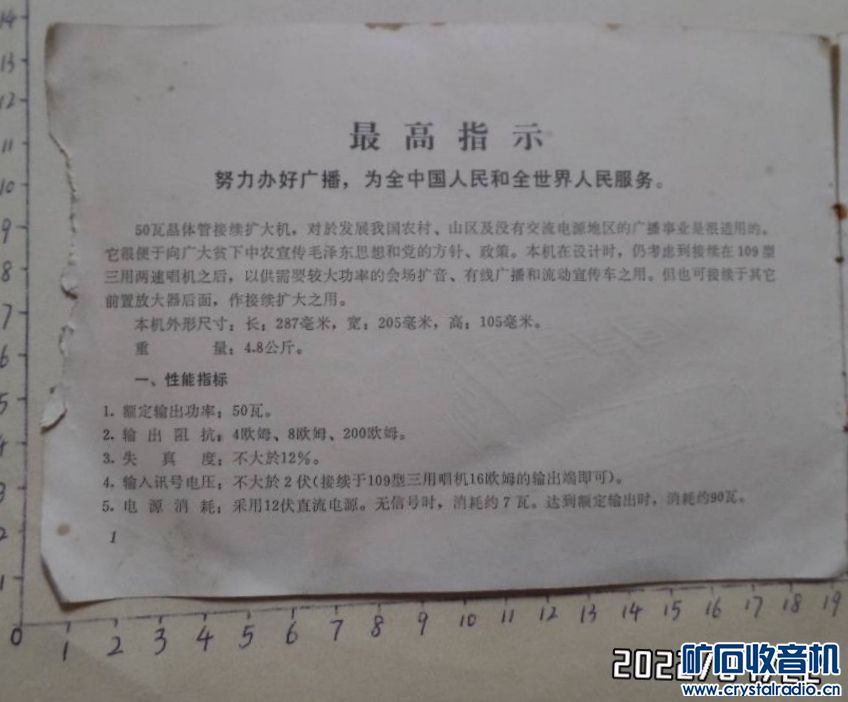

图 来自网上。
