在矿坛里 买到的“109—B 四用两速 唱机”。

BD5IF

本帖，发在 这个“〓收音机电唱机〓”版块，应该是再合适不过了。

因为，帖中提到的 “109—B  四用两速 唱机” 的机内，唱机 和 收音机 两样东西 恰好全齐了 。



在这 鸡年现尾，狗年将临 的日子里，在矿坛里，买到一台“109—B  四用两速 唱机”，对我来说，十分难得，值得高兴。



四十年前，这种机曾与我相伴了好几年。我曾在本坛，两度发帖，回忆此机。

第一次是在，  2016-10-13

矿石收音机论坛»论坛 › ∷休闲区∷ › 〓怀念那个年代〓 › 存档 2 › 忆“109”唱机
http://www.crystalradio.cn/thread-957509-1-1.html

第二次是在，  2017-10-3

从网上找到的《中华109—B 手摇双速四用唱机 》的照片
http://www.crystalradio.cn/thread-1547417-1-1.html





各种品牌、各型的 收、唱 多用机，坛子里有不少朋友都收藏得有。而这种 手摇的“中华109—B 四用两速唱机”，在网上却难得一见。




不料，2017年10月中下旬，我在儿子家逗留期间，空闲时上网，竟在矿坛看到这么一则信息：

矿石收音机论坛»论坛 › ∷综合区∷ › 〓新人交换专区〓 › 存档 3 › 109-B 四用两速 手摇唱机
http://www.crystalradio.cn/forum ... rtid=6&sortid=6

一看此帖的时间，是 “2015-1-12”！快三年了。

我平日逛坛子，交易版块去得少，未看到这则信息。


卖家的描述：“……有破损 所以没有插电 只试过手摇上弦 转速调节 停止 都是好的”。

也就是说：唱机机械部分，是基本正常的。但电路板机芯，他不能保证。

从帖中照片看，机器的塑料前脸，未见明显的“破相”。这一点很重要。至于电路部分，它即使有点问题，我也应该能对付。











11月中旬，我联系卖家。

但，事情已过去三年了，东西眼下一时不在他手边，我只能等待。


2018年元月，卖家终于给我发来了消息，这机找到了。

双方的努力之下，交易终于达成。23日货物发出。26日我收到。

并且，卖家的包装、德邦的运输，均可称得上完美。



至于与此机有关的往事，我2016年发的那帖，已叙述甚细，此帖不再絮叨。





四十多年前，因工作职责所系，天天使用、屡屡维修过，对此机非常熟悉。所以两天下来，它已经恢复正常状态了。





这种，看起来，说不清是收音机还是唱机的、“非驴非马”的“中华109—B 四用两速唱机”，在当年的存世量，也不多。了解它的人也很少。

以至到今天，多数人对它几乎没有印象。

收藏者、爱好者中，收集各种品牌、各型的 收、唱 多用机的，并非没有，但似乎清一色都是外形与“206”十分近似的机子。

卖家在“新人交换区”发于三年前的卖帖，居然无人问津，直到三年后我发现，这大概是“天意”。








补充内容 (2018-2-6 18:32):
谢谢“wayne898”、“明月亮1” 的鼓励。

CD77-2B

楼主大哥，能否顺便把电路图上传，也算介绍内容一项，机器上方放一扁盒，内放唱片，当年有唱机的主都是这样摆放，盒内还有一块长毛刷。一盒中华铁唱针

BD5IF

收到后拆包装的照片。

BD5IF

现在的样子。

老机迷

这台老机实物少见

BD5IF

老机迷 发表于 2018-1-30 22:54
这台老机实物少见

谢谢关注。



此刻，晨 07:00 ~ 08:00 之间，用这机试着收听短波，表现非常好。

不输于手头的 “牡丹644”  和 “SONY   TR — 1000  "。

“牡丹644”  ，只有一个短波波段，3~12 兆赫。出厂时间约 1973 年。

“SONY   TR — 1000  "，有三个短波波段，①  1.7~4；② 4~9.8 ；③ 9.8~22 兆赫。出厂时间约 1969 年。

这台“109—B ”，有两个短波波段，①  4~8.5；② 8.5~18 兆赫。出厂时间约 1972 年。



快半个世纪的机子了，波段开关等等，仍丝毫没有“接触不良”，能有如此表现，令人欣慰。

BD5IF

这台“109—B”到我这里时，需要处理的“问题”，属于收音机部分的，只有两个：

一、频率刻度盘拉线指针，丢失。这个好办。

二、带开关的音量电位器，开关不通（能动作，但不通电）。这个倒真的是当年的质量问题。往里喷了点冒牌的w-40,也立刻好了。

原先担心的，电路板上可能需要大拆大修，拆看后，证明是我多虑了。


猜测：此机的电源开关，当年在用户手里，没用多久就不灵光了。遂被搁置。

极低的使用率，使得它 未像我当年手里那台那样用得很“苦”。

它的某任主人，曾在电源开关上焊了两根电线（猜想可能是引至机外，到我这儿时，已被剪断。），大概是作此临时处理，“凑合”着用过一段时间。

今天还在用这机听收音机的，恐怕也只有我们这号老叟了。

熟悉而悦耳的音质。感觉与塑料壳的收音机迥然不同。这应该跟“109—B”的木壳有关。

wayne898

BD5IF 发表于 2018-1-31 08:20
这台“109—B”到我这里时，需要处理的“问题”，属于收音机部分的，只有两个：

一、频率刻度盘拉线指针 ...

兄弟，看东西还不错成色也蛮新的，有多少年历史了，功能是否完美？

BD5IF

wayne898 发表于 2018-1-31 09:27
兄弟，看东西还不错成色也蛮新的，有多少年历史了，功能是否完美？

谢谢鼓励！


从机内的电阻、电解上，印的生产年月看，是1971、1972 两年的。此机应是 1972 年出厂的。

收音正常。放唱片也正常。可以认为“功能完美”。

外接接线柱的塑料后底，有碎裂，无大碍。

BD5IF

前些年，的确曾经在网上反复搜过，“109—B”，当时我的感受是，它“芳踪难觅”。

但刚刚的搜索结果，却与原来不同。

不但有，而且，不止一台。   一下便找到四台：








&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&







&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&







&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

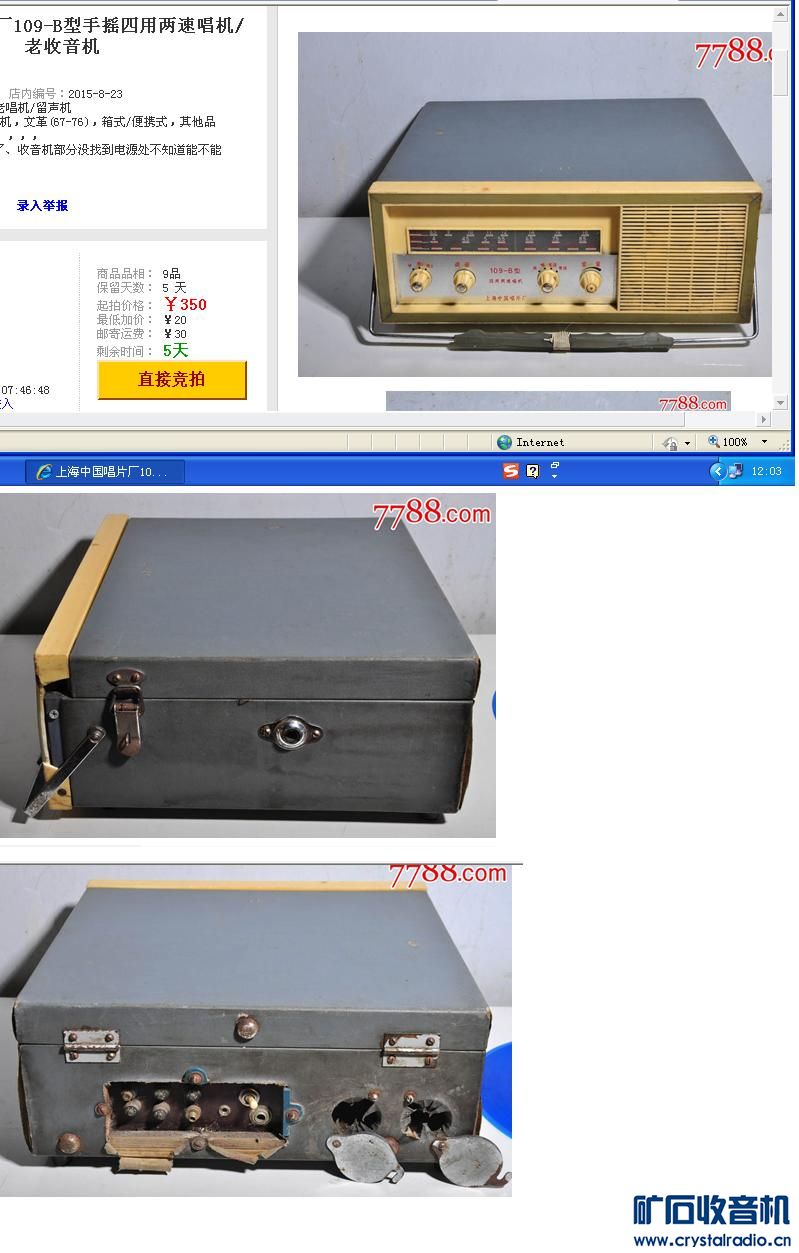

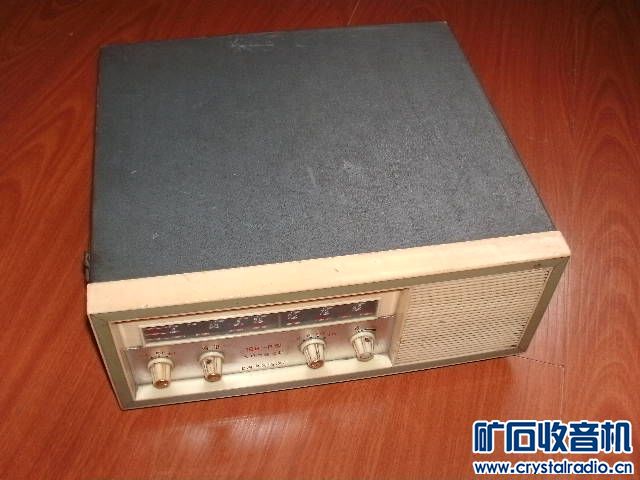

前三台，店家是真正的把它当作文物来卖了。我看了这价钱，差点一哆嗦。如此虚高，估计他很难卖出去。

而且前三台有个共同特点，旋钮都是五花八门的。

第三台，我曾在矿坛发的帖中，用过它的照片。

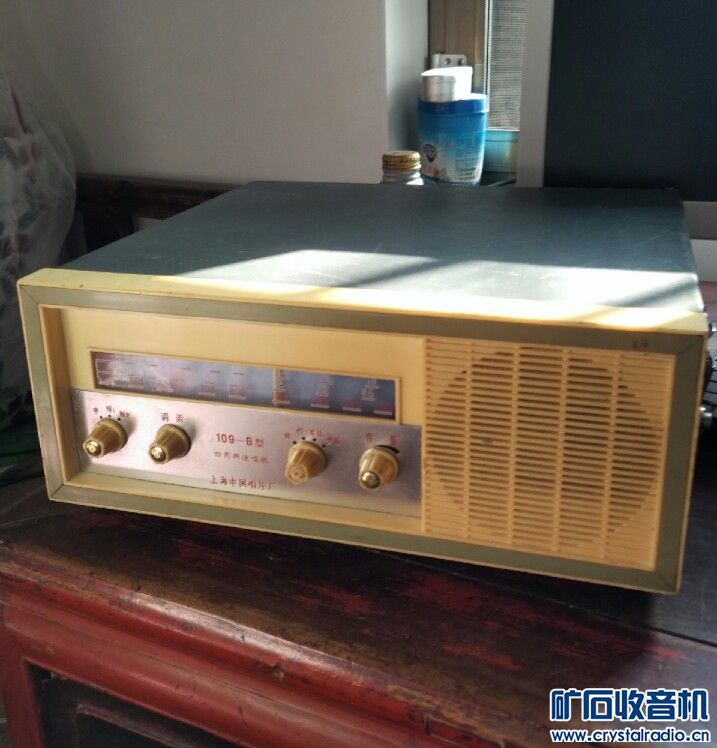

唯有 第四台的报价，不算离谱，但比起我买到的那台，破坏更严重。

但，第四台的旋钮，最完整。





为何这机器一直“蛰伏”，近年才露头呢？

猜想：

七十年代，能持有或收存这类物品的人，不会太年轻，年龄应该在三、四十岁上下吧。

收藏者当然知道这机子 在当年属“高科技”，不会视若敝屣，不忍抛弃。（哪怕它后来已不能正常使用。）

而如今，这些人，都已七老八十，陆陆续续“走了”。

他们的后代自然不会再保存了，于是它们才……绕了个弯子，进入旧货市场。

BD5IF

甚至发现，就在矿坛交易版块里，出“109—B”的，也还有一位。



矿石收音机论坛»论坛 › ∷综合区∷ › 〓器材友情交换〓 › 存档 1 › 出台109-B型手摇唱片机

http://www.crystalradio.cn/thread-750574-1-1.html


时间是：2015-9-2

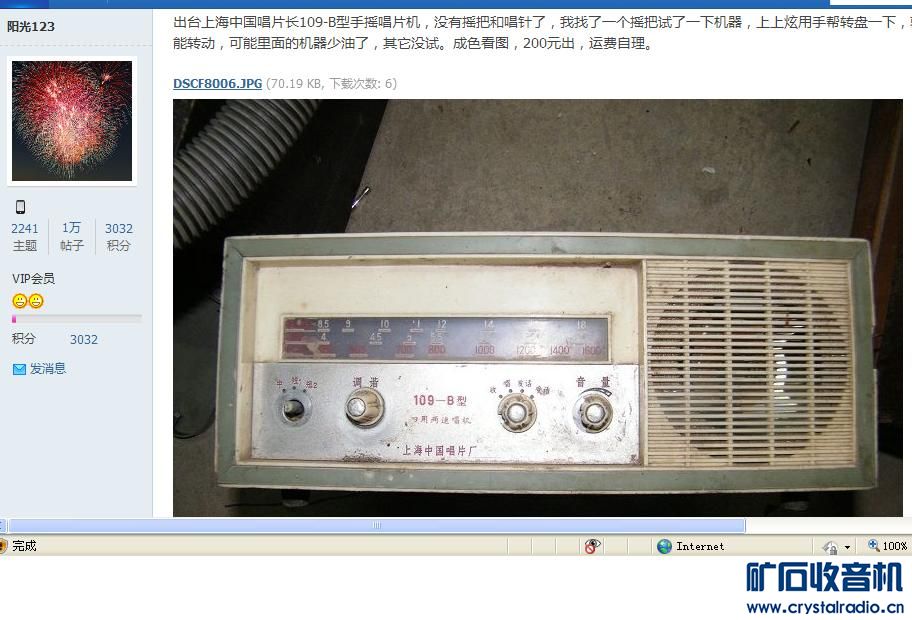

照片中，这台 缺唱头，喇叭有损。需要认真打理。












2015年，我到底干什么去了呢？

对了，04、05两年，家里装修，少有的忙碌。而且网线拆了，没怎么上网。







补充内容 (2018-1-31 19:15):
最末两句里，有一处错误，“04、05”，应该是“14、15”。

1097416019

      上世纪七十年代初玩过几年中国唱片厂的中华107--B两速唱机，收音部分是 再生来复式四管机兼唱片放大器，搭棚焊接，由于地处山区收台少，后来改成外差七管机了，最后被好朋友硬给抢走了，虽然后来有了206以及立体声电唱盘，但还是念念不忘曾经拥有过的老机子。

BD5IF

几天过去，每天都会打开听上一阵。表现一切正常。
此机，1972年出厂，到今天已经 46 年了。目前里头连电解电容都还是“原装”。
“中国唱片厂”这个厂子，看来身手不凡。


前些日子。南昌出现冰凌。
我住所一角的手机拍的照片：









我一度以为物流的运输会被延误。
不料，在天气严重变坏之前，送货员送到了。
那时，送货的电动三轮车的前风挡玻璃上，都结上冰花了！
——赶紧对送货的小哥道谢。

回家后，拆开包装，东西完好。
看来，多有诟病的“野蛮装卸”，并未发生。

曾经很担心，塑料前脸容易在运输中受损。
看了卖家 所做的包装，没有丝毫马虎。
这样的认真的卖家，值得感谢。

BD5IF

我在2016年的帖子    http://www.crystalradio.cn/thread-957509-1-1.html   里，曾有这样一则回忆：




1974年管理“109B”时，为替公家节省电池开销，另外使用一个外接6v 铅蓄电池作电源。
一日，使用者接错。导致“机器冒烟”。

拆修时发现——
作推挽功放的俩3AX81，有惊无险，并未烧坏。
烧断的，仅是一个发射极电阻。

电阻烧坏时，还冒出明显的浓烟。



这“电阻”，引发了我 浓厚的兴趣！

它不像是什么成品电阻。倒像是生产“109” 的整机厂，自制的。

用一根细竹棍，绕了几匝极细的电阻丝。外表浸渍过一层“沥青之类的东西”。

3AX81电流过大的时候，此发射极电阻会熔断。
同时，外表浸渍那层沥青之类的东西，会烧得“冒烟”——青烟袅袅，气味刺鼻。提醒使用者及时关机，可以避免扩大故障。





写那篇帖子时，手头尚无 109B 机器，所以只是文字描述，无实物图。

如今我手里有了这“109—B”了，  应该补上照片了。也好证明我所言非虚 ：





为了拍照，挪到光线好的地方。

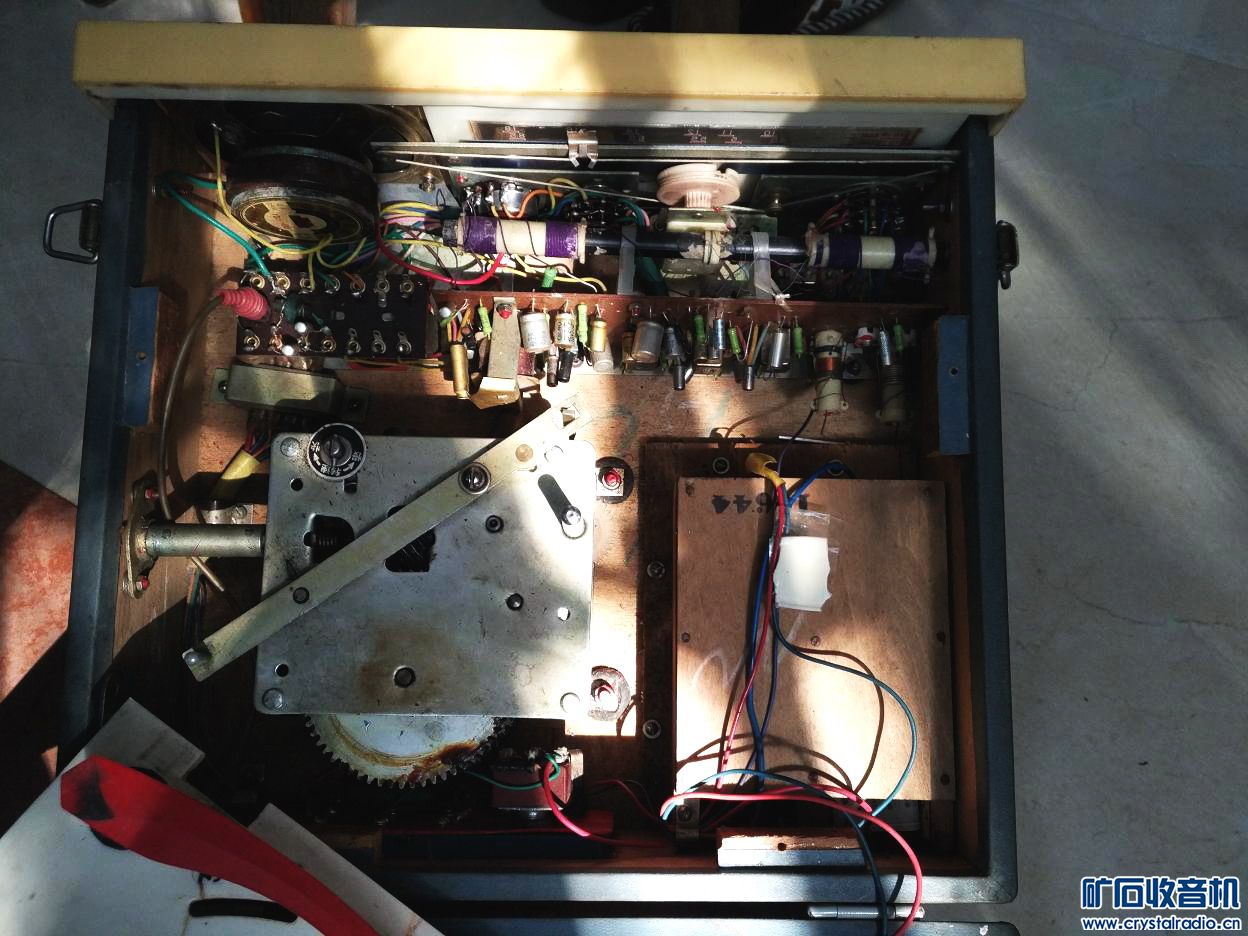

整机的内部。

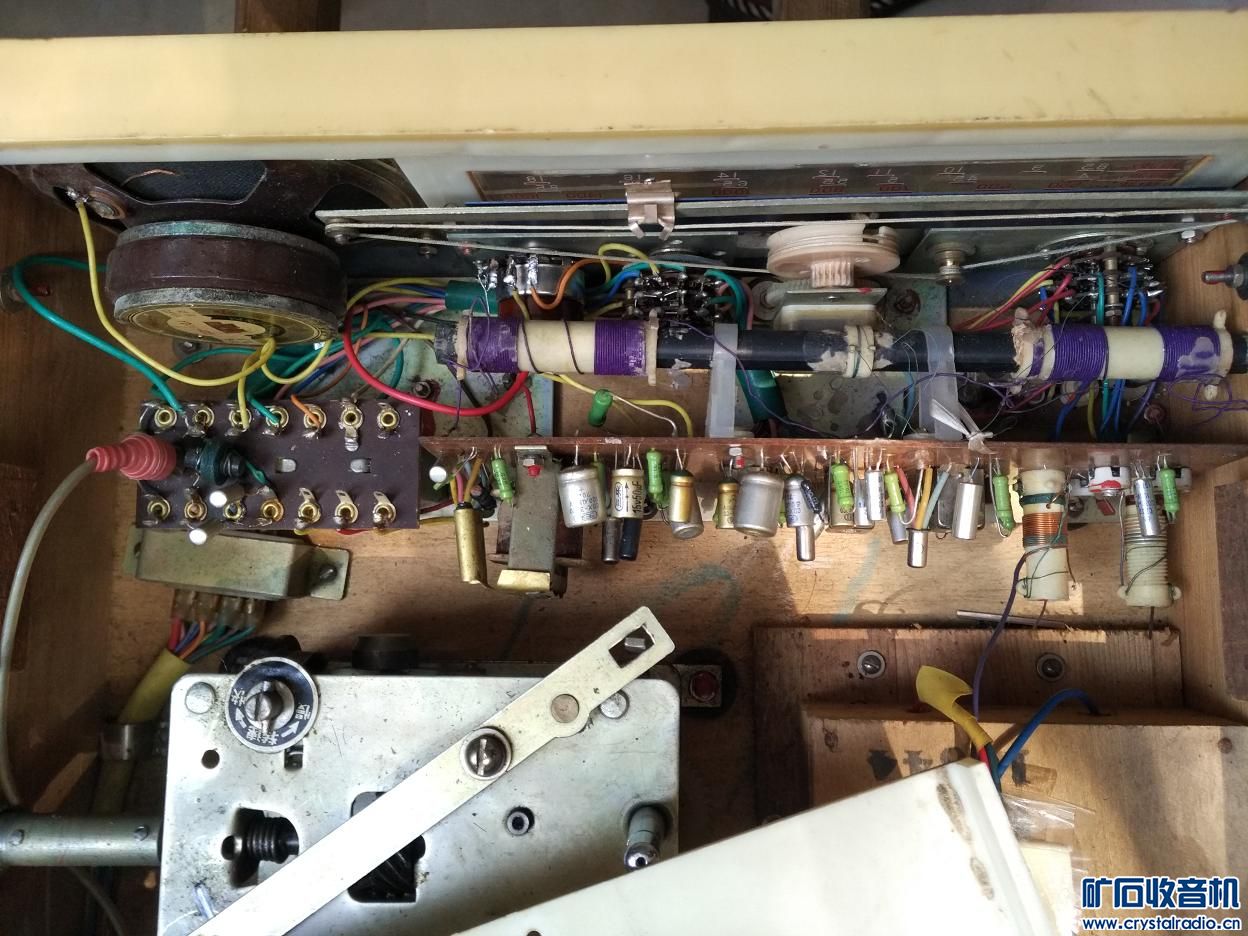

从电路板看，109—B的电路部分 是很下了些功夫的。

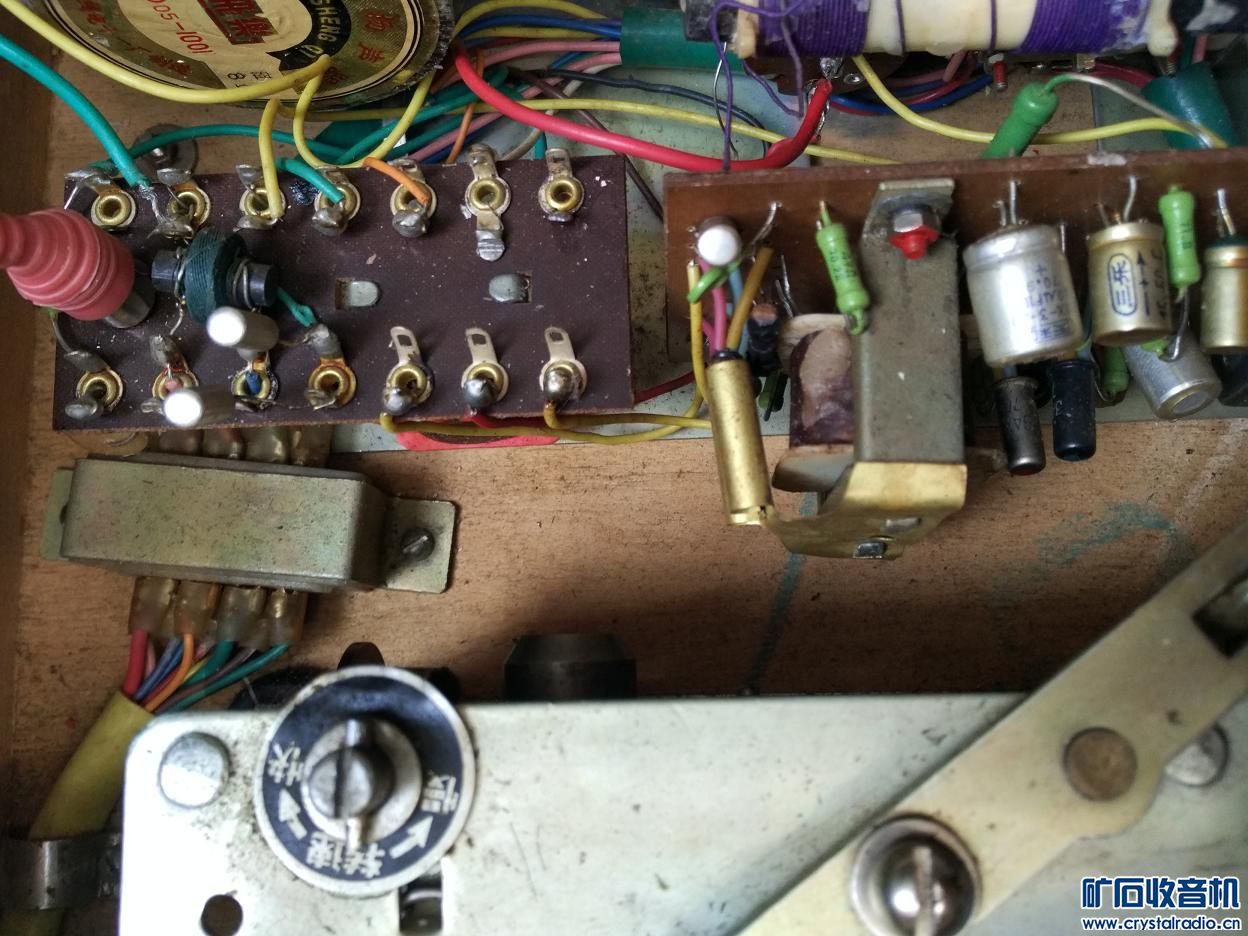

那电阻的所在位置。














这张的光线好些，可以看到：外表涂黑了。

从断面，还可以看清，电阻的“芯子”是细竹棍。










我在那篇回忆的最后，感慨道：

“……我后来，仿照原样做了一个，也浸上一层沥青，装上去。

这个电阻，具有“报警”功能，但，不知是谁发明的，我只是学了来，并用上了。

那个发明这个“报警电阻”的人，会不会在坛子里？
如在，请出来“自首”，并受小弟一拜。


当年，好像没有“保险电阻”这类正式的产品零件。
能想出这招的人，是费了脑筋的。
8/90年代起，替人修理进口的彩电，才开始见到“正规”的 保险电阻。
现在，节能灯、开关电源手机充电器等许多电器里头，都常常能看到 保险电阻了。

当时感觉它的“冒烟报警”，尤其实用。
使用者再怎么不懂行，刺鼻的气味、看得见的烟，他也应该知道“不好了”。”









另外，

今天09:00——10:00，在此机的 短波 约 13、14兆 的两处频率上，收到 泰国电台（radio Thailand）的英语节目。

午后，在15兆 收到一个日语台，未听到报台名，但播放的是日本音乐，猜想是日本台。

均是随意打开收音机，在频率上略略搜寻所听到的。

可能是季节等等原因，老天帮忙。两个台 均信号非常稳定，衰落有一点点，不严重。

收音机表现十分稳定，没有感觉到频漂。

BD5IF

CD77-2B 发表于 2018-2-5 16:09
楼主大哥，能否顺便把电路图上传，也算介绍内容一项，机器上方放一扁盒，内放唱片，当年有唱机的主都是这样 ...

谢谢提醒！  的确有这个打算。


电路图，以及说明书的文字内容，待说明书到手之后，将会拍照片放入此贴中。也好让同学们一睹为快。

虽然在今天看来，其电路部分，不过是一台 陈旧的 、几十年前的 分立元件 收音机，却至今仍有如此上佳表现。

唱机部分，驱动转盘的，是更显古老的机械装置。手摇发条时，储蓄弹性势能，释放弹性势能时，即成为动力……也罢，我这些描述，很可能是蹩脚的，赶紧住口！

与真正的老古董唱机不同。其唱头是压电晶体的，并不使用钢唱针，而是长寿命的宝石唱针。
