今天我来做点贡献，教大家使用Altium Designer

勿忘唯美灬龙

tangyin2@ 发表于 2018-1-11 22:36
我这个用09版画的，3D元件上面的数值或色环都跟实际用的元件数值画的

不错不错，很漂亮，由于我不会使用3D软件（应该叫建模吧，我不是很清楚）画那种STEP格式的3D文件，基本的都是使用AD自带的一点一点堆起来的。

勿忘唯美灬龙

sun5304 发表于 2018-1-12 09:14
我也想学AD，不过想知道，使用英文版呢还是用中文版好？特别是对我这等英文盲。谢谢！

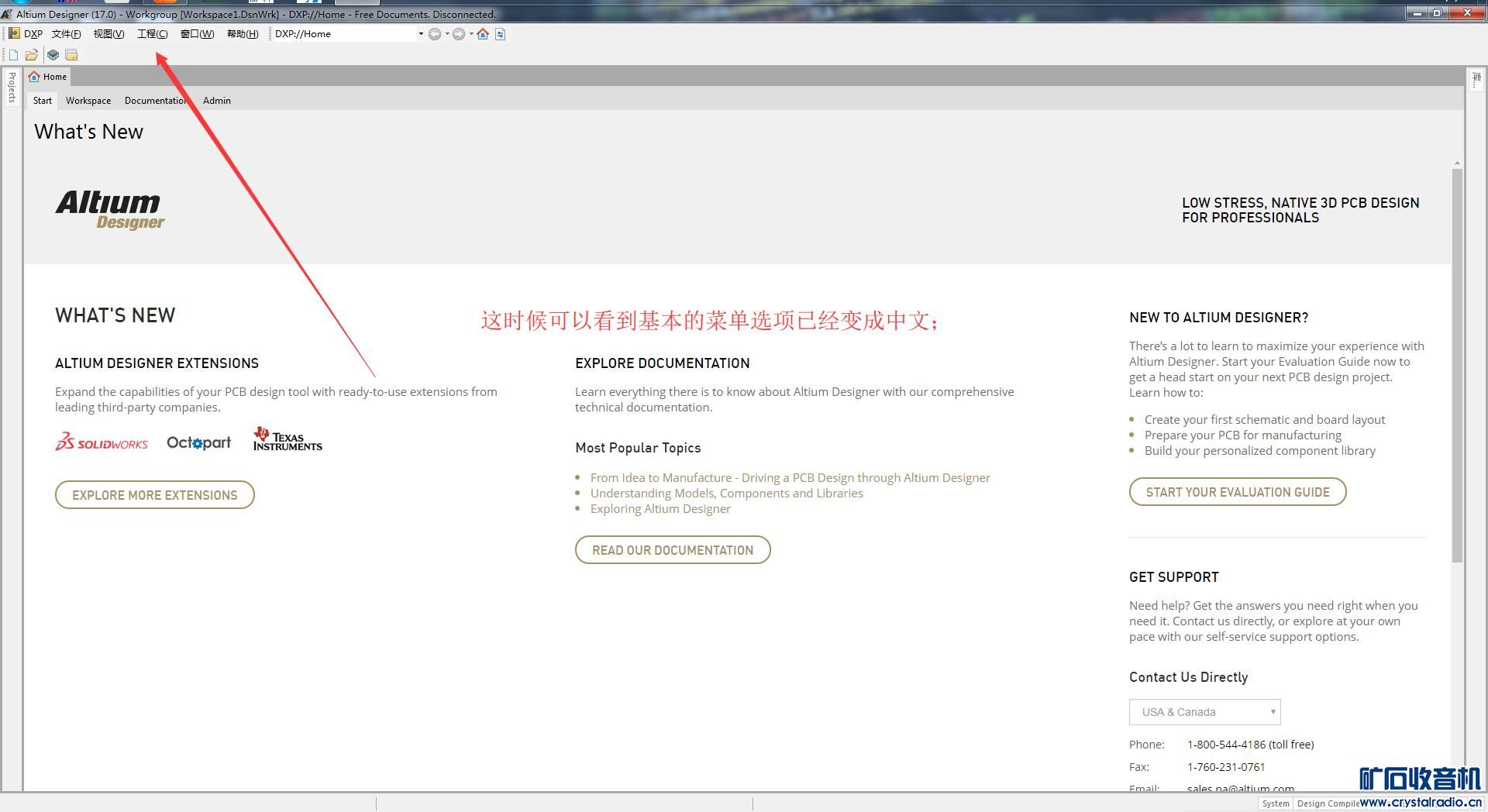

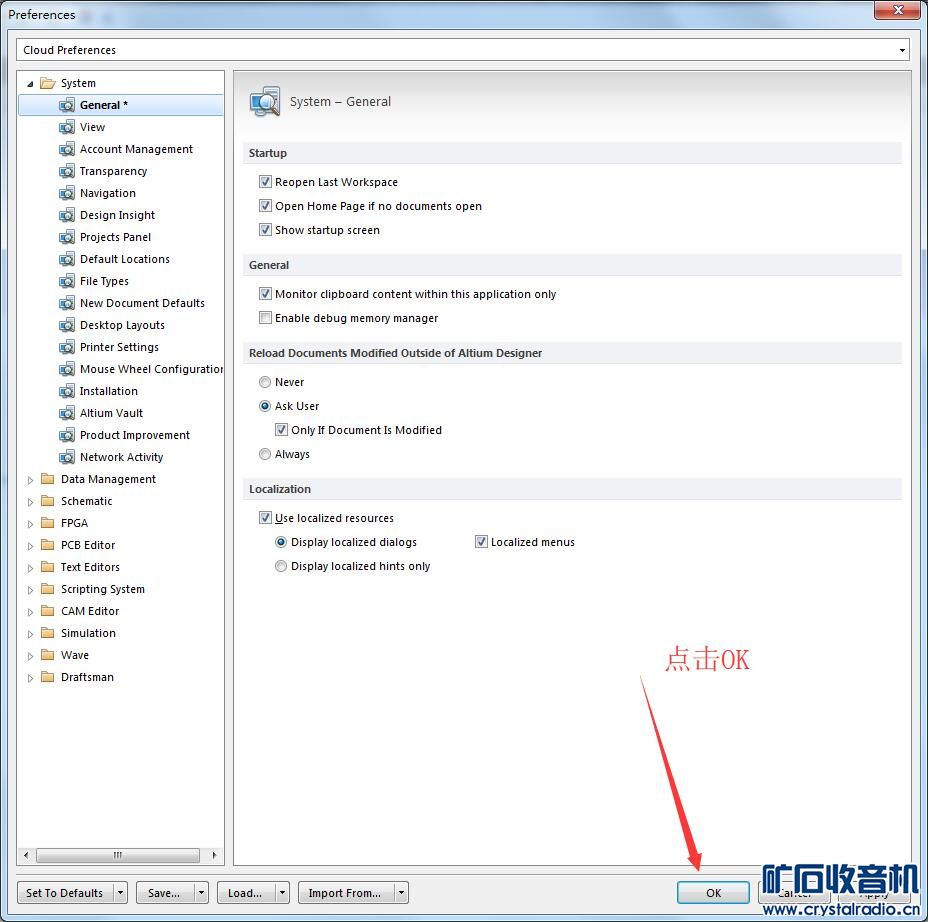

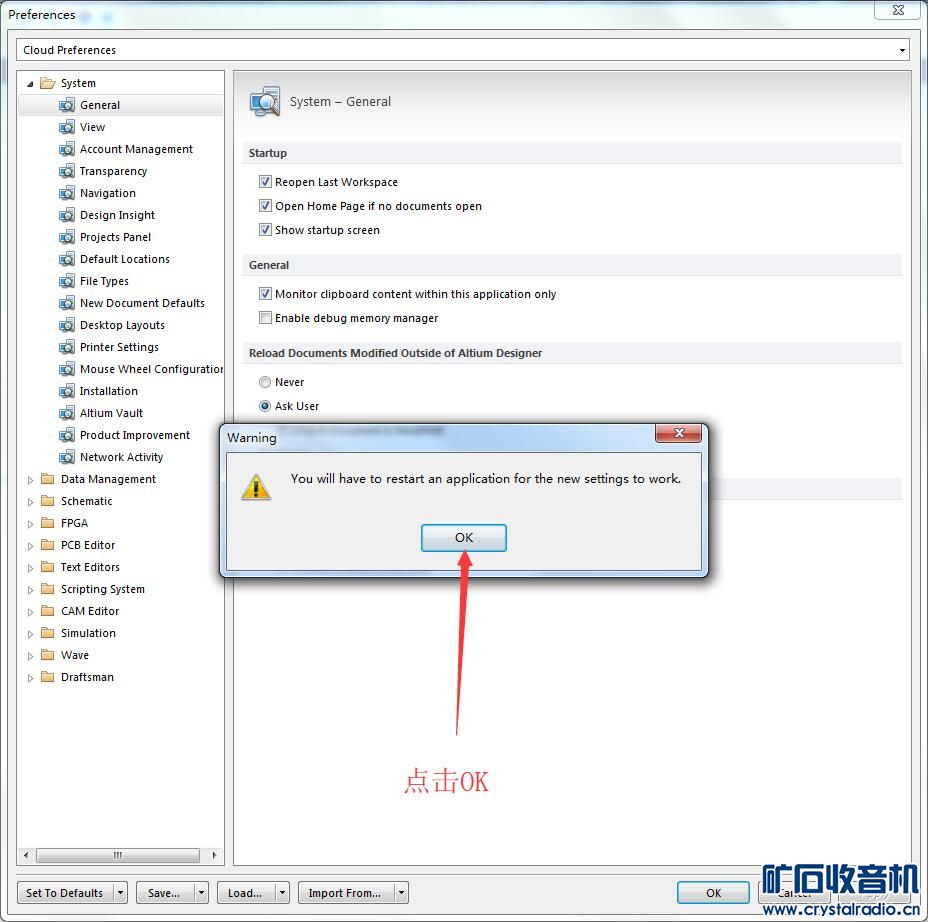

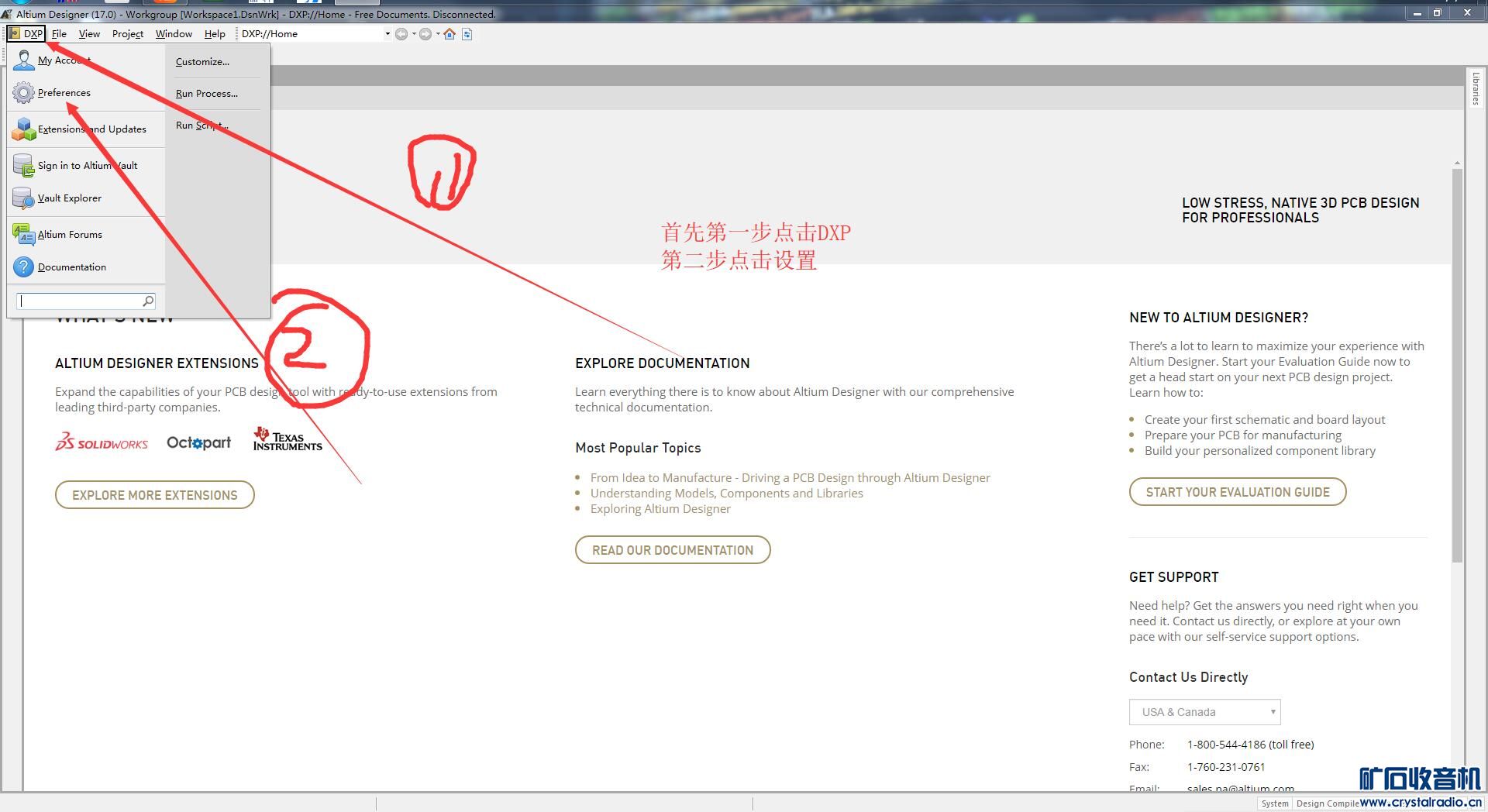

简单说一下吧。我个人不建议去专门下载那种全汉化版的，那样的软件我一贯认为是不稳定的。AD呢在设置里可以设置一个叫“使用本地资源，显示本地对话框”的设置，基本的菜单就会变成中文的。我这边几张图片希望你能明白。

lrzxc

跟着楼主学AD

tangyin2@

3D建模我solidworks,这个软件很容易上手

sun5304

谢谢楼主！看起来软件自带的多国语言设置比起汉化版应该好得多。我去试一试。

hujj

楼主师傅，先受徒弟一拜。
AD14.1.5已经安装好，就是不知道如何添加器件，基本的电路图都没有画出来。

勿忘唯美灬龙

hujj 发表于 2018-1-15 20:03
楼主师傅，先受徒弟一拜。
AD14.1.5已经安装好，就是不知道如何添加器件，基本的电路图都没有画出来。

建议去优酷搜索一个叫“WQX-15开发板”的账号，它里面有一个播单包括15节课，讲的挺详细的，画PCB也是个繁琐的过程，我打字描述也不太方便。反正基本上都是这样的：
建立工程》确定所需原件》检查所需原件在元件库里是否存在，若没有就绘制，有则进行下一步》根据要去原件的封装型号等参数选取合适的放置在原理图中，并合理连线》导入PCB》查看错误报告，有错误则排除，无错误则进行下一步》调整好规则》按照要去设置好PCB板大小（如无要求则可最后在调整）》将原件进行合理的》估算每一支路的电流从而确定走线的宽窄，通常情况下1oz厚1mm宽的线可走1A的电流》目测检查》添加泪滴（可选）此处注意！》添加覆铜（可选）此处注意》调整丝印》其他工作（比如开窗、添加logo等等）》DRC》收工。

上面泪滴和覆铜那里的注意事项：
必须先添加泪滴再添加覆铜！绝对不可颠倒添加顺序！否则会出大问题，泪滴有可能会压着覆铜铜箔，或者挨得太近导致厂家生产时难度提高而增加成本，甚至严重的生出来废品！
避免这种情况有两道保护墙：
第一道，在添加后会凸出报错（显示绿色）
第二道，DRC检测。
此处必须注意！

hujj

万分感谢！马上就去搜索一下。

261307853

感谢老铁，一直用AD，确实好用

毛毛脚

勿忘唯美灬龙 发表于 2018-1-15 20:44
建议去优酷搜索一个叫“WQX-15开发板”的账号，它里面有一个播单包括15节课，讲的挺详细的，画PCB也是个 ...

感谢你。再说是啊
