买了一个小日本耳塞式中波收音机

老虎哥01

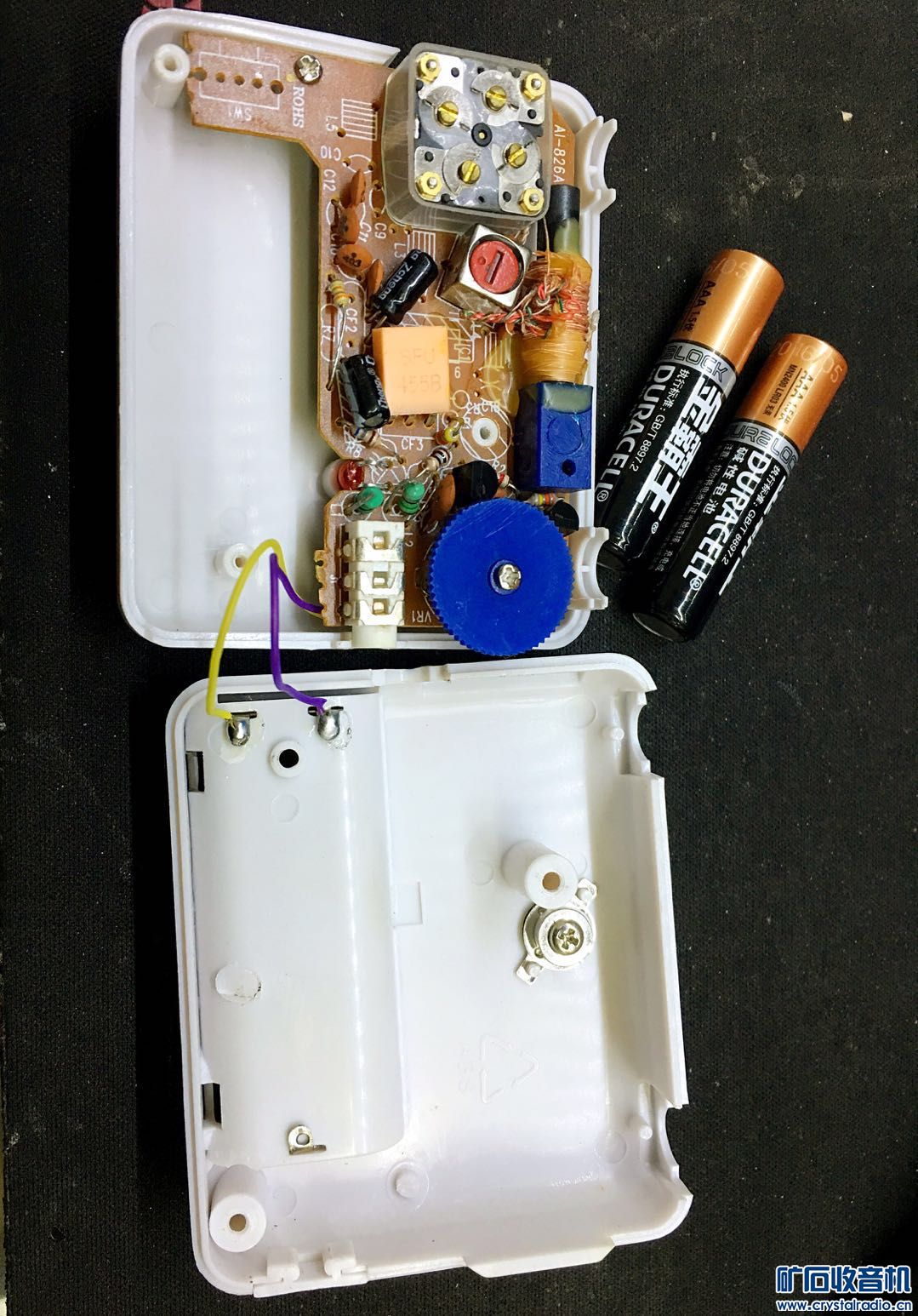

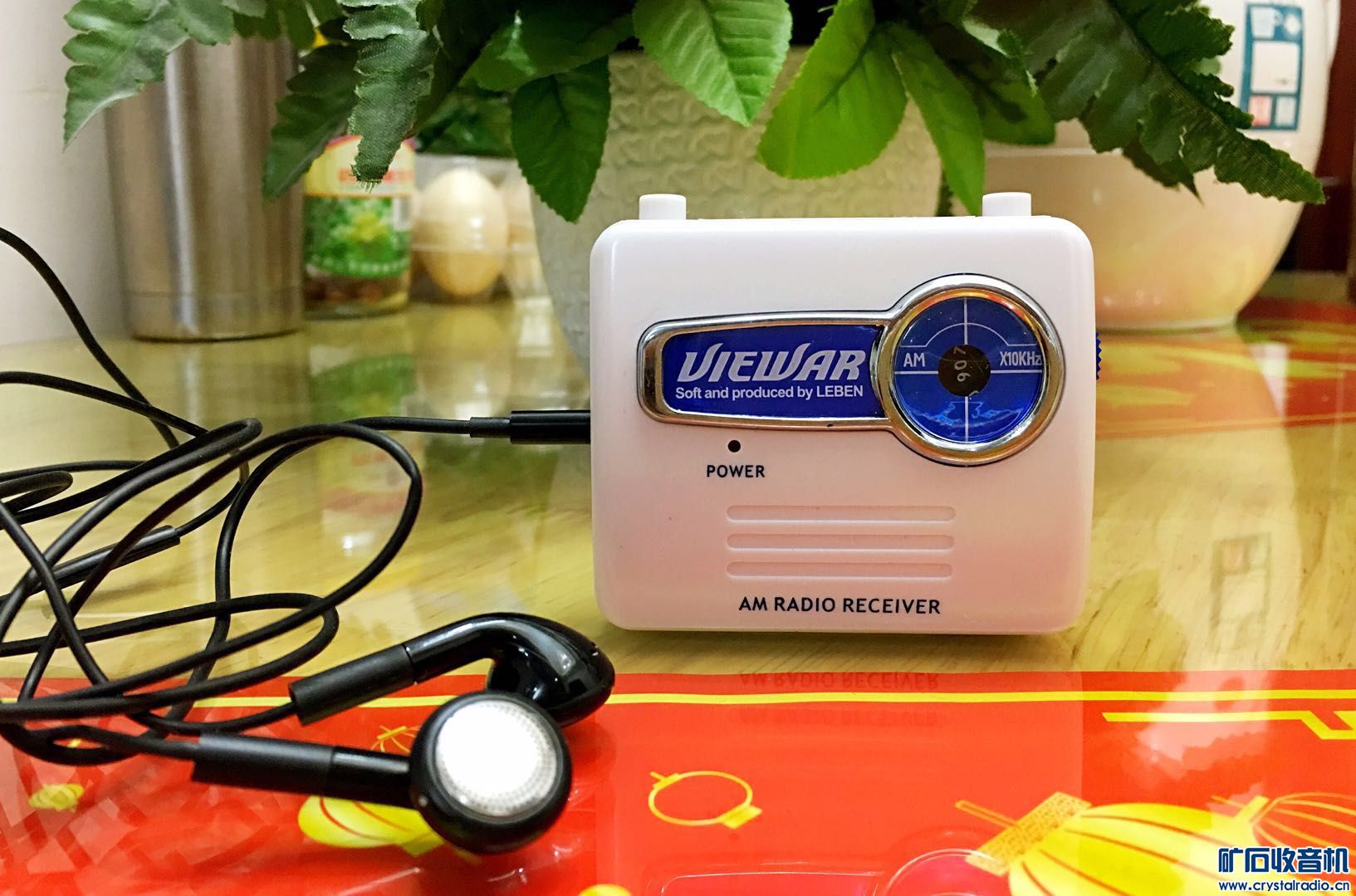

在微信“仪电缘”群里,有群友买了中国产日本的中波耳机收音机，型号为F-422,我看造型外观还可以也买了一台 。使用下来感觉非常不错，声音圆润动听，灵敏度也可以。该机使用一个微型的集成电路配合455KHZ的陶瓷滤波器，电路结构为简易化的超外差式线路，为了配合低阻抗耳机的输出，使用9012和9014两个晶体管组成输出电路，另外加了LED电源指示灯。经过与家里的索尼收音机的初步比较,感觉该机的灵敏度一点都不低，非常超值，售价只有18元。

老庞家电维修

集成块是CD2003吗？

老虎哥01

老庞家电维修 发表于 2017-11-23 20:14
集成块是CD2003吗？

不好意思，我看不清楚！我也很想知道这个集成电路的型号，抱歉了！

Fireflying

电路板缩水也太厉害了……

老虎哥01

Fireflying 发表于 2017-11-23 20:45
电路板缩水也太厉害了……

作为听耳机的中波收音机，我认为这个设计已经足够了！实际收听效果已经达到预期了

乙猪

把集成块上的那块白胶去掉就能看到了。

春暖花开

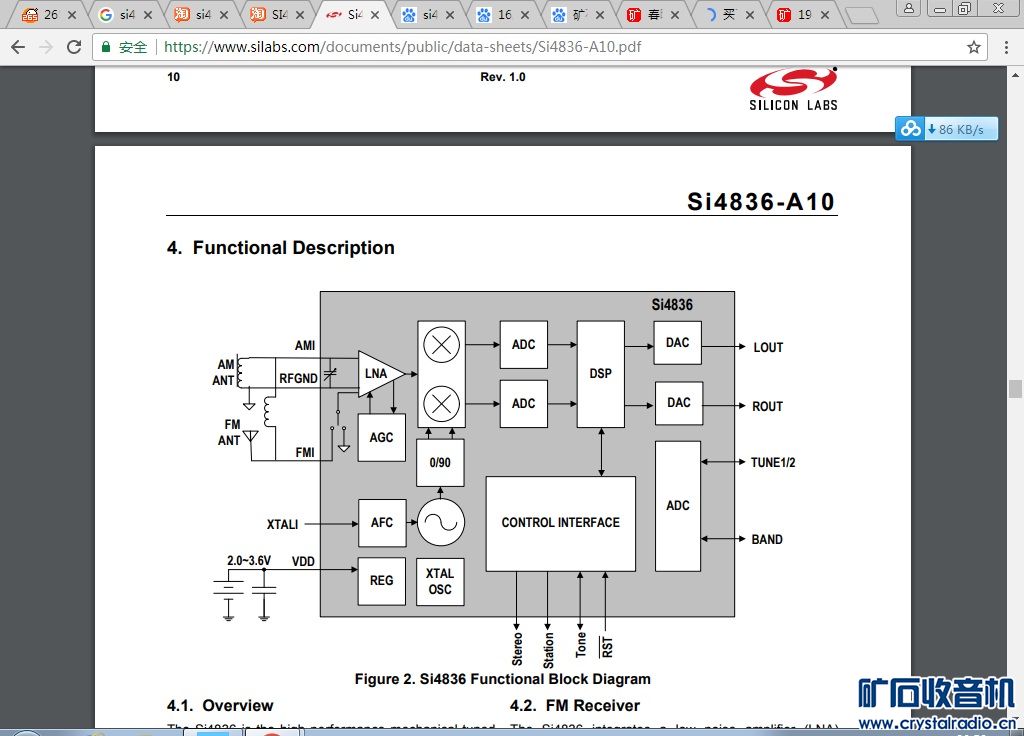

估计是si4836

老国哥

应该还有FM功能

老虎哥01

老国哥 发表于 2017-11-23 20:59
应该还有FM功能

对！原设计有FM功能，线路板上有许多空位。

春暖花开

淘宝卖8元一片，感觉这芯片不错，线路简单，灵敏度高

老机迷

国内代工的

触景情伤

怎么买的？

hog23

在那个SW1开关位置可以加一个手机扬声器呀，你不怕耳机把耳朵听坏了

翌阳

看能够如此简化，灵敏度还不低的，应该是CD2003这类IC。
不过这收音机意义不大了吧，中波有的台，FM都有，FM收音机不需要单独买了，手机就能收，灵敏度也不低，还立体声。

66718

看集成电路上的标识，似乎是国产的芯片。
