好事的年轻人谁再试试共青团号？

济南

苏联当年的共青团号矿石机为何在中国一度流行？省略了当时贵重的元器件，具有一定的节俭性！还有一定的优越性。
在当今究竟还有什么好处？谁再来试试效果？

liccil

д1д2是接二极管的吗？

济南

原帖由 liccil 于 2010-12-11 21:44 发表
д1д2是接二极管的吗？

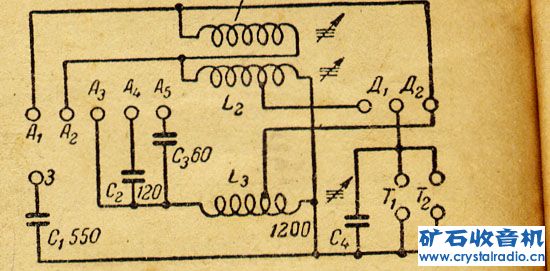

是啊、那是个多路转换的电路图

as8233639

谁能给讲解一下

lq19512003

感谢济南兄提供的图纸！真是怀旧呀！
上小学时在一个同班同学家见过这种矿器，据说是同学的父亲从苏联带回来的，听过，记忆中效果挺好。
这种矿机的矿石是外接的，类似于两脚的电源插头，是方形的小盒，底下有两个圆柱形的插脚，矿石装在小方盒里面，使用时插到Д1处或是Д 2 处，我和同学把装矿石的的小方盒能拆开过，矿石是被有弹性的铜片压住的，这与当时常见的矿石检波器的结构不一样，没有常见到的矿石触针。З插孔是地线，T1和T2是耳机插孔，可以插两副耳机供两人同时听。A1到A5是天线插孔，根据收听波段的不同，天线插入不同的插孔，并配合不同的矿石插孔选择收听波段。因为这台机器的收听范围包含了长波和中波，用不同天线插孔的方法变换收听波段既方便又经济。调台用的是改变线圈电感的办法，所以没有可变电容，从而降低了成本。线圈是有磁芯的，调台时通过移动磁芯的位置改变电感量。
这是当时在苏联非常著名的产品矿机，也是苏联在那个年代生产量很大的一种矿机！


如要仿制只要保留L3及相关的电路即可，L1L2是收听长波的。

[ 本帖最后由 lq19512003 于 2010-12-12 21:41 编辑 ]

jichen0701

那个朋友有空转成现在的图,讲解下,特别是各元件的要求,我试试,,,

boatswain

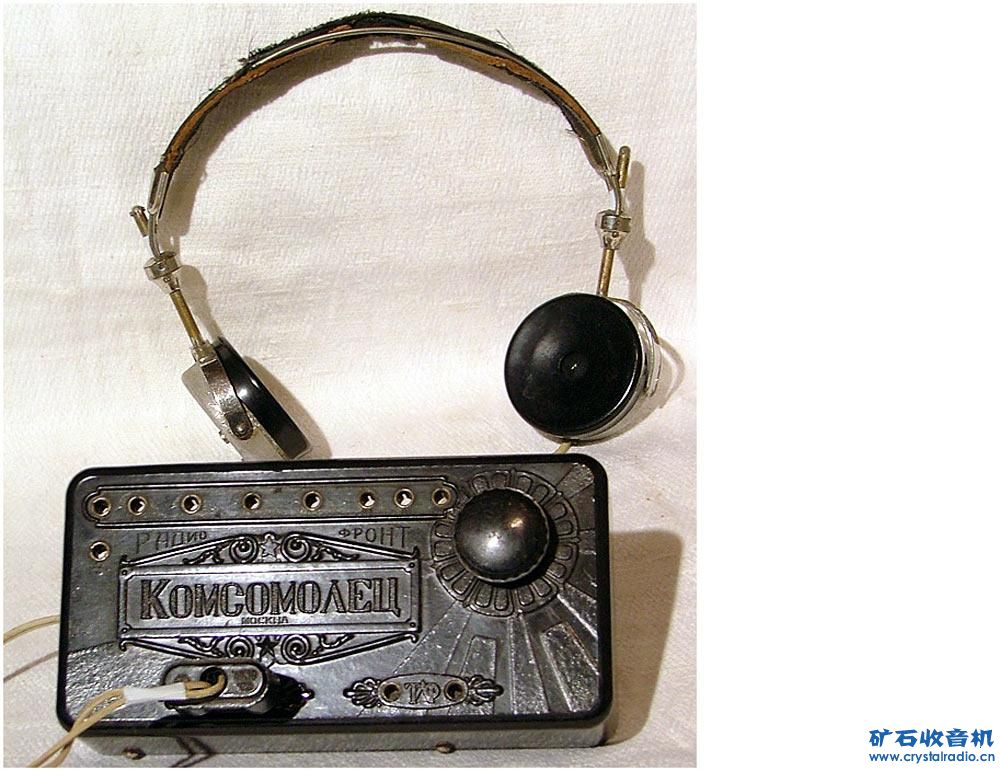

苏联产“共青团员”牌矿石收音机
当时，在青少年爱好者中，此机并不是流行。而是稀奇，见到从苏联进口的矿石机。要仿制却并不容易。关键是当时在50年代、我国磁性材料由于工业落后、磁性材料的使用并不普及。就连电子管机的中周里都没有用磁性材料，仅是两个微调电容。在50年代末60年代初期才有批量生产。当时叫做铁淦氧。
当时，要是说是所谓仿制的话，倒是有利用调感线圈，即一大、一小两个圆柱线圈套在一起通过旋转等方式、或两个扁平的蜘蛛网线圈改变相互间距离的方式来实现改变电感，与并联的电容或自身的线间电容谐振来实现选台。

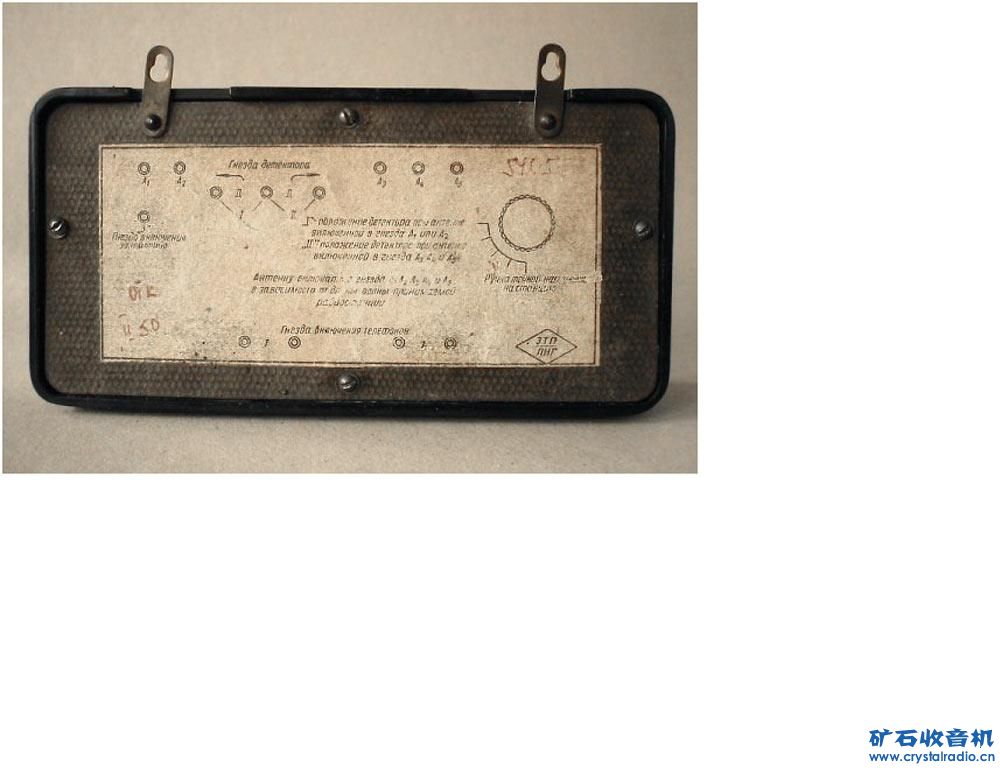

注解：1、共青团员机的矿石，属固定矿石。外形像老式标准的单相电源插头，同照片照片中的耳机插头几乎一样。
      2、不同的生产时期，此机的线路不同。
      3、 照片是网上转来的。

[ 本帖最后由 boatswain 于 2010-12-12 17:28 编辑 ]

qg2007

这个电路没有仿的价值，前苏联早期有许多长波电台，所以共青团电路中的谐振线圈特别多。

对于中波电台来说，简单矿机电路就能涵盖该电路的中波功能。

bd2-jw

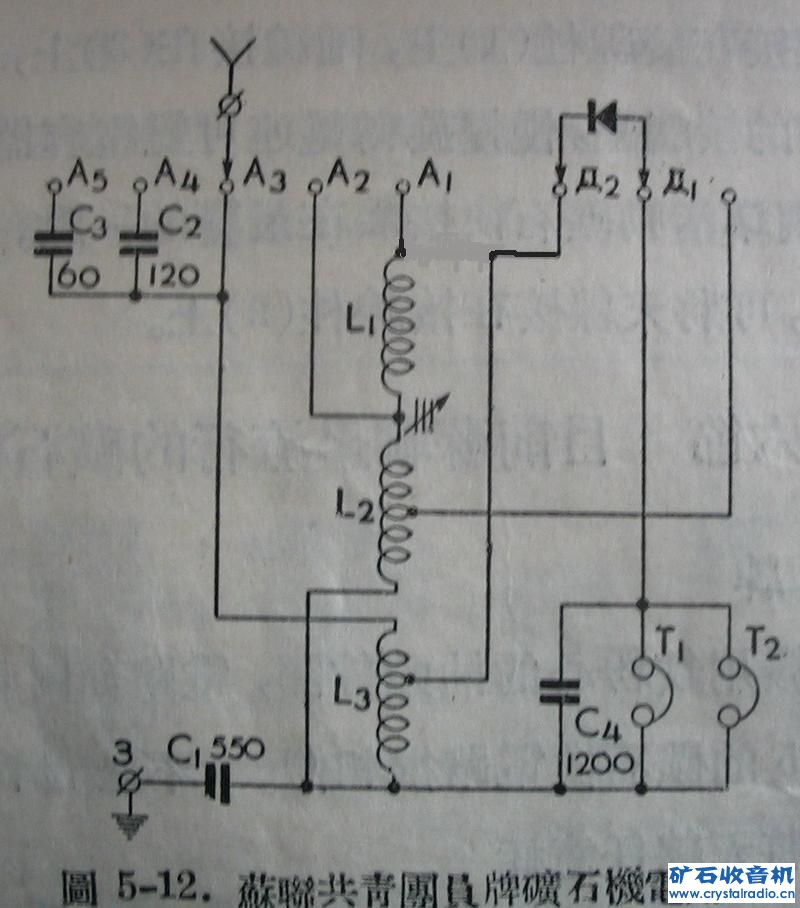

顶济南老兄，上简化的“共青团牌矿机”图。

ZWDA

很有特点

bd2-jw

图是从“优良矿石收音机”一书中转来的。
L 的数据为；在M4 型短磁棒上用多股漆包线绕 70圈，在15圈及30圈处各抽一头。

lq19512003

不错！谢谢了！

bd2-jw

原帖由 lq19512003 于 2010-12-12 18:19 发表
不错！谢谢了！

哈哈 ！不客气，举手之劳嘛。

济南

原帖由 bd2-jw 于 2010-12-12 19:06 发表
哈哈 ！不客气，举手之劳嘛。

谢谢各位的配合介绍。
       除了我们不能利用的长波线圈之外、共青团号矿石机在当今中国的继续试验和模仿，我看还是很有必要的。不仅是模仿电路、还有元器件的结构、壳体尺寸和外观设计等等，都是怀旧实践的好题目。
        注意我指的的是在当今条件下个人的观点、不代表瞧不上共青团号的人群。
       那电路，早逝年间已经试过多次，当年手头的导线较粗、线圈匝数多，电感量还是较大的，因为没有可变电容器的缘故。且文革期间的磁棒已经降价、整个调感线圈并非难事。
       当年在本地是可以带动舌簧喇叭的。
       现在的材料条件就更好了，且电台也多了、试验共青团号的灵敏度、选择性就更有必要了。

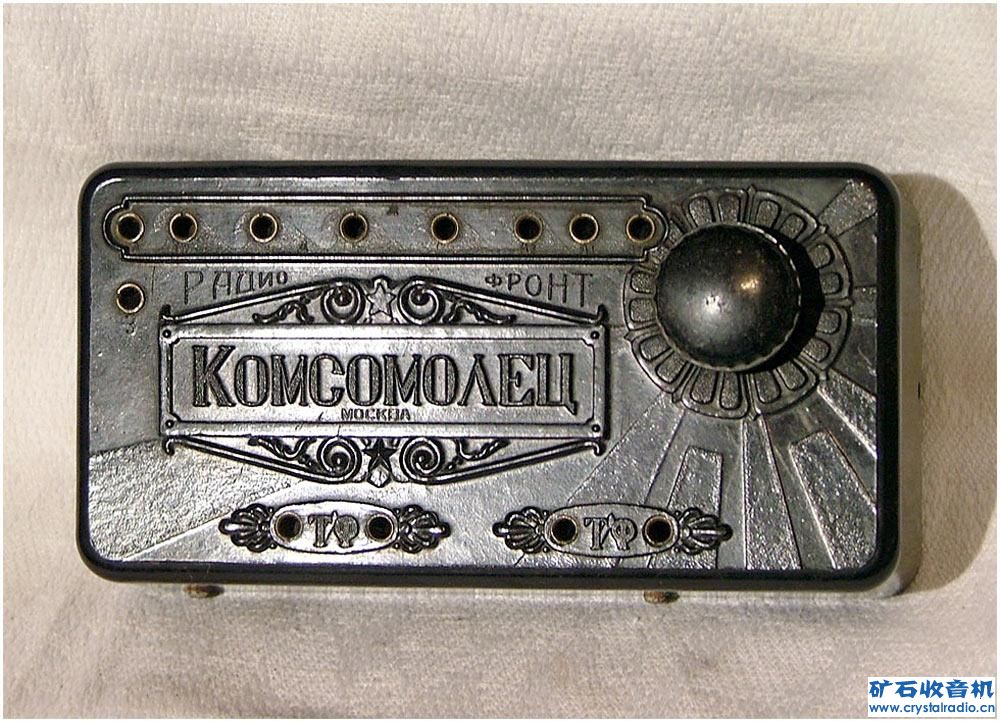

       该机特有的俄罗斯风格机壳、当然也是值得模仿和复旧的。当个摆件，看着不就是怀旧么？
       10楼的简化电路图已经比较易懂了，下面的是把线圈竖立起来的简化改进图，因为可变电容器现在并非多贵重了。就取消了调感线圈轮轴拉线的机械结构。看看是否更习惯些？
       当然、检波器的最佳接入点、可以多试验几个抽头。

[ 本帖最后由 济南 于 2010-12-12 21:36 编辑 ]
