红军使用的收报机--电台

焦流生

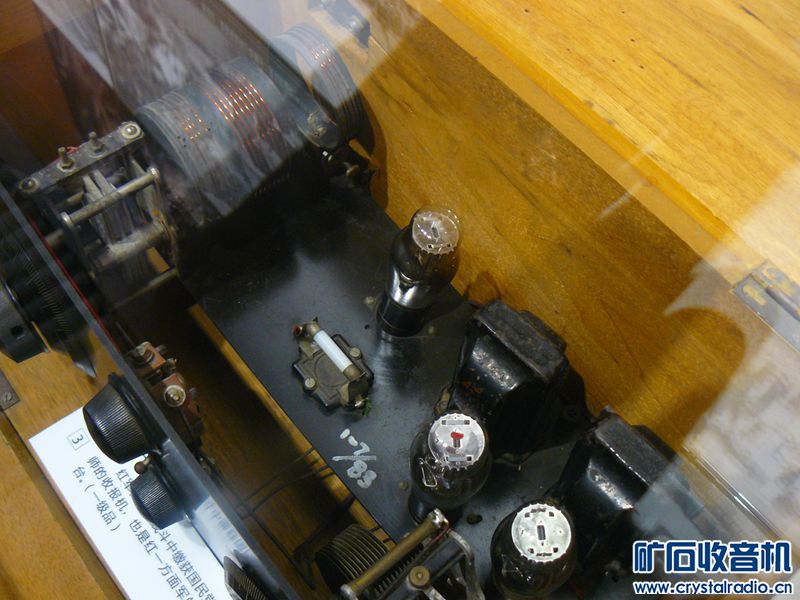

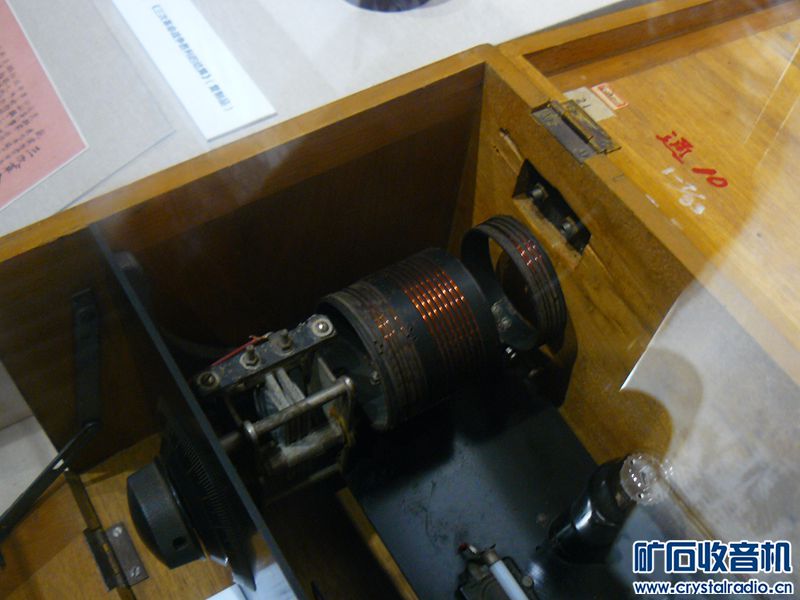

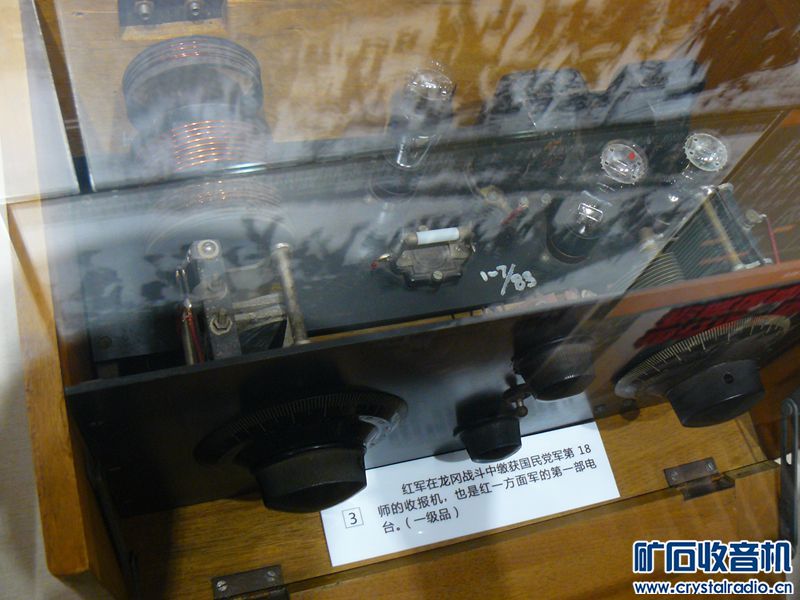

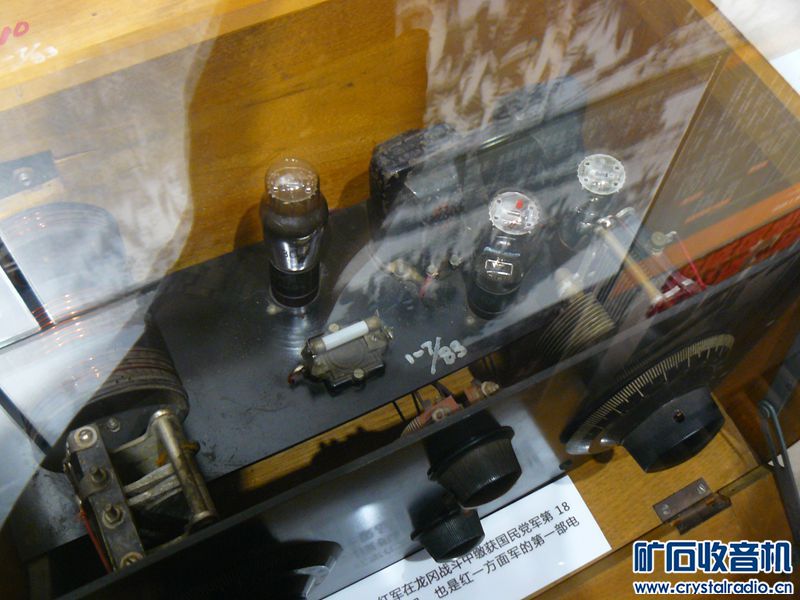

这是红军缴获的，好像是短波接收机，居然使用了三只老古董30号电子管，也许当时的年代就是最好的了，接受灵敏度不会太高。  说也是电台，30管能发射吗？

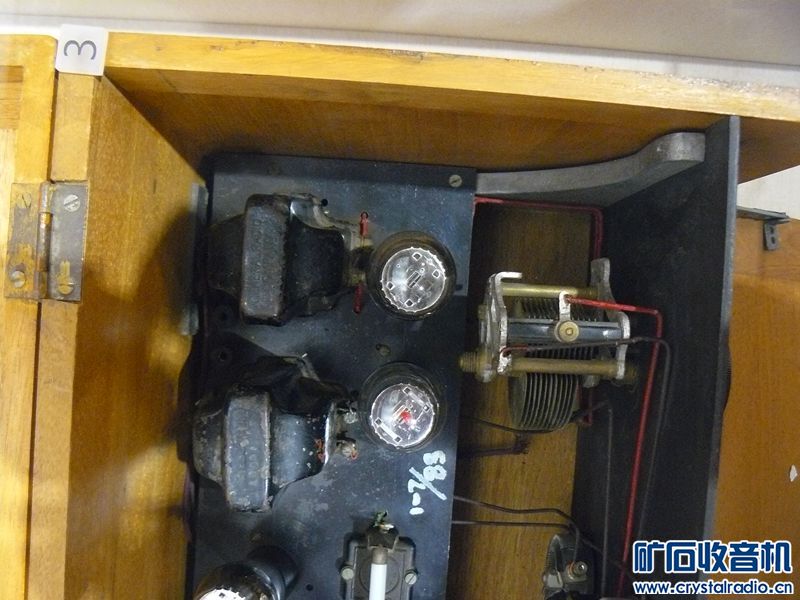

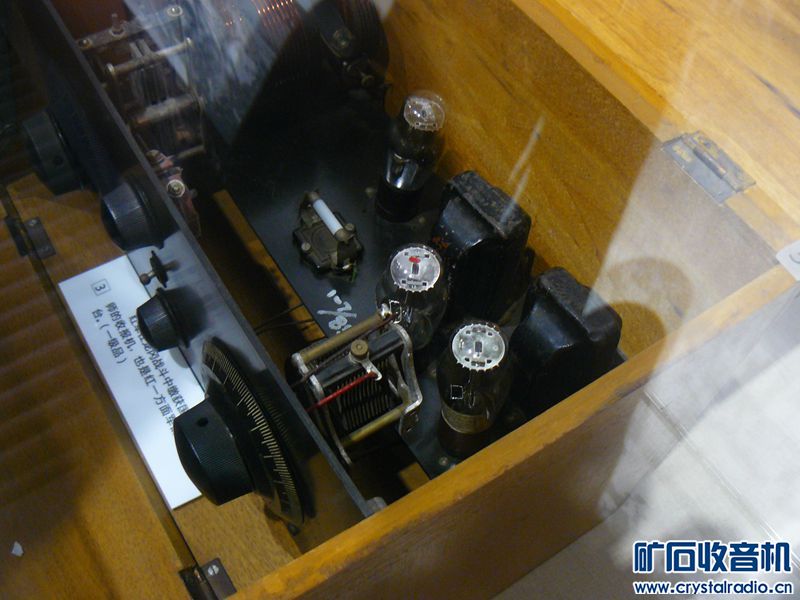

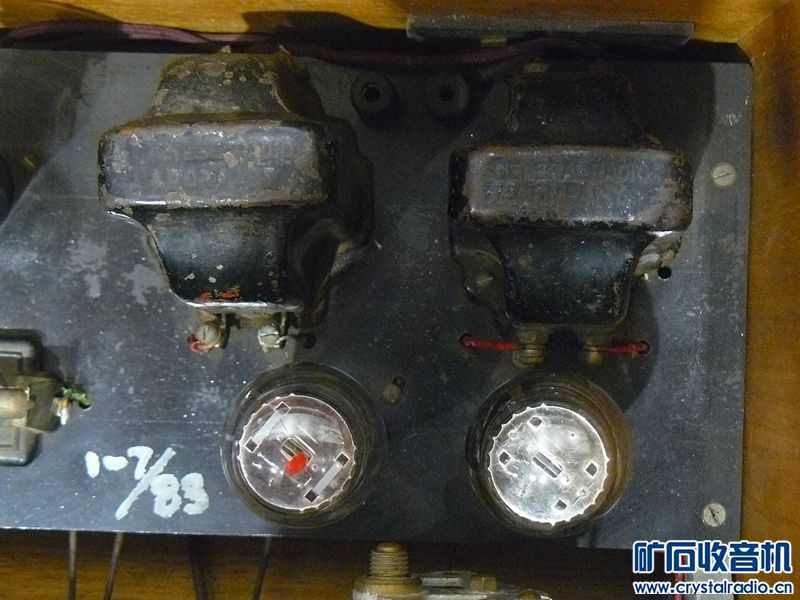

有两个像输出变压器的东西，难道是双声道？

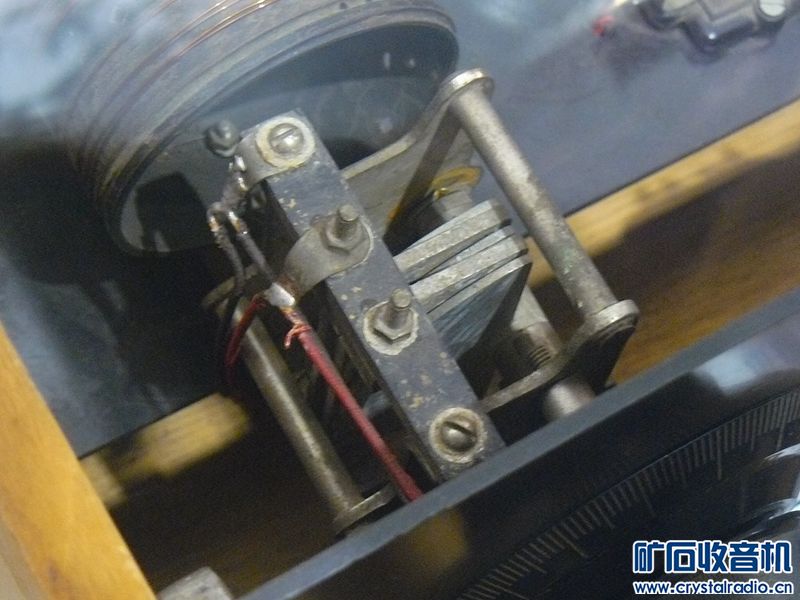

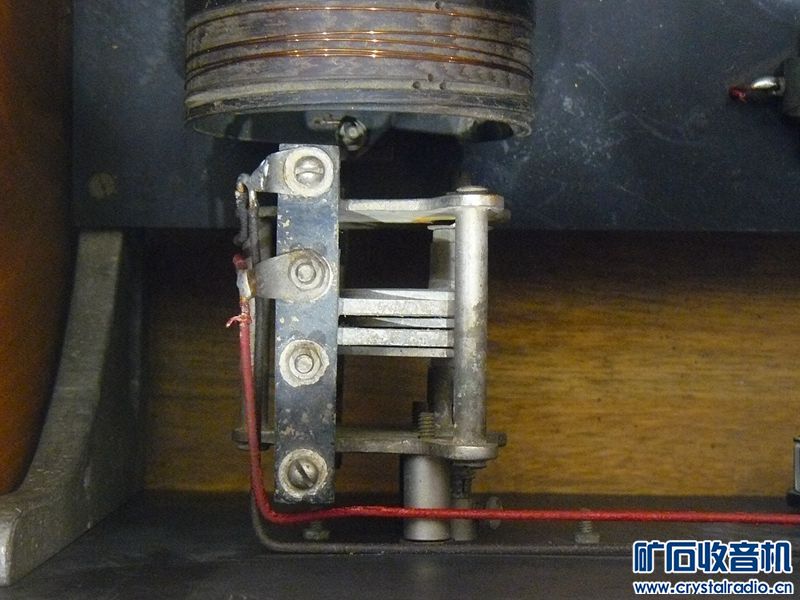

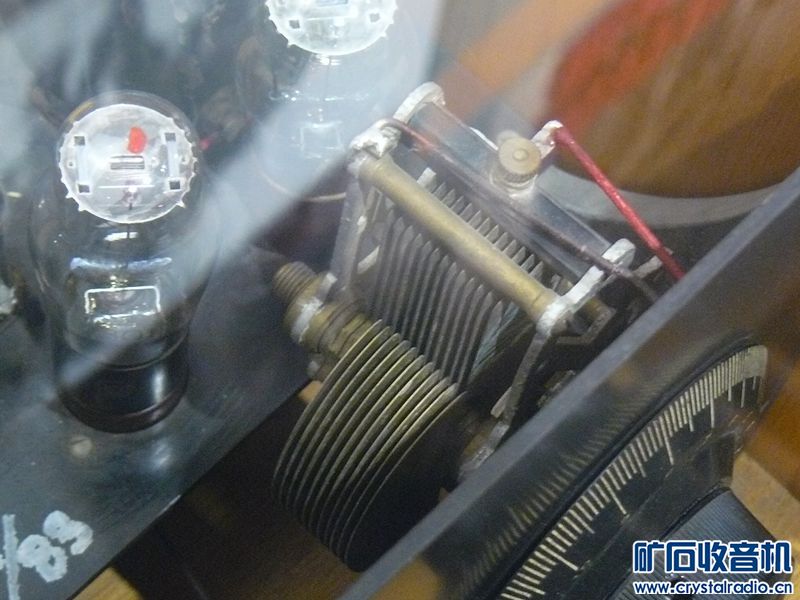

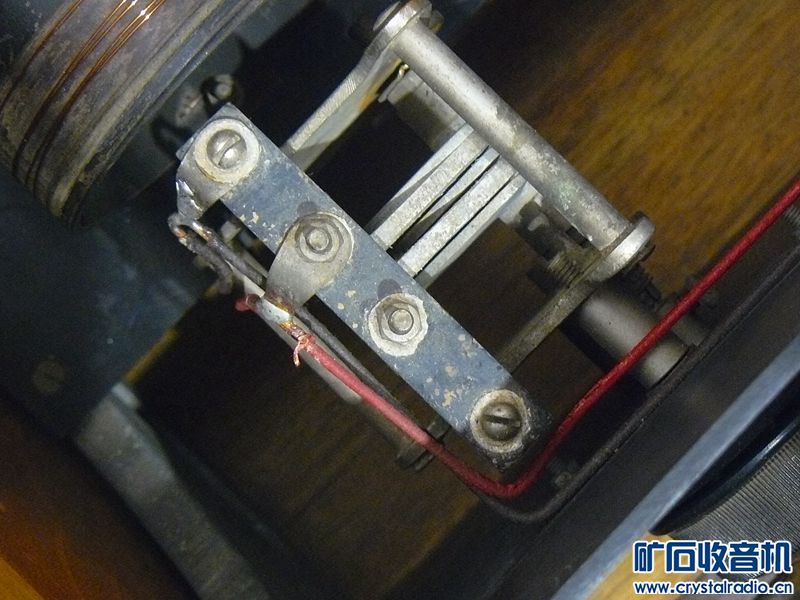

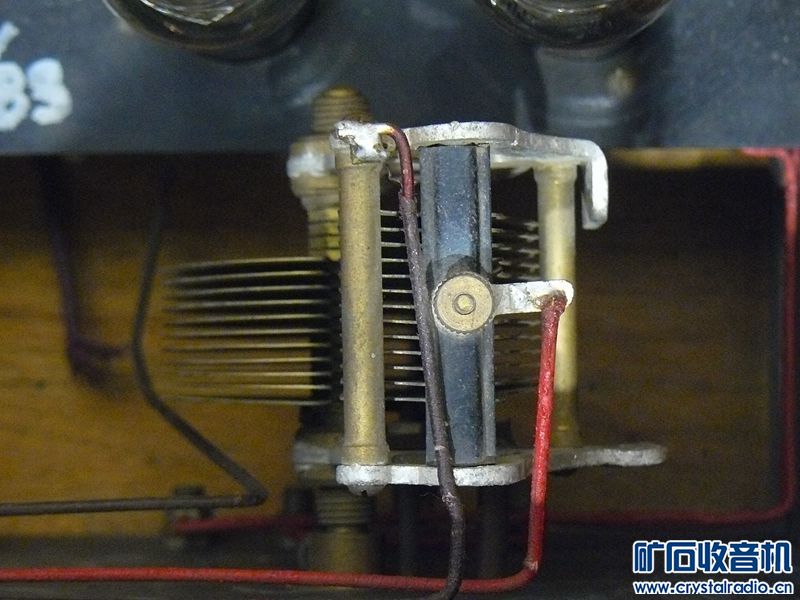

微调可变够结实的了。

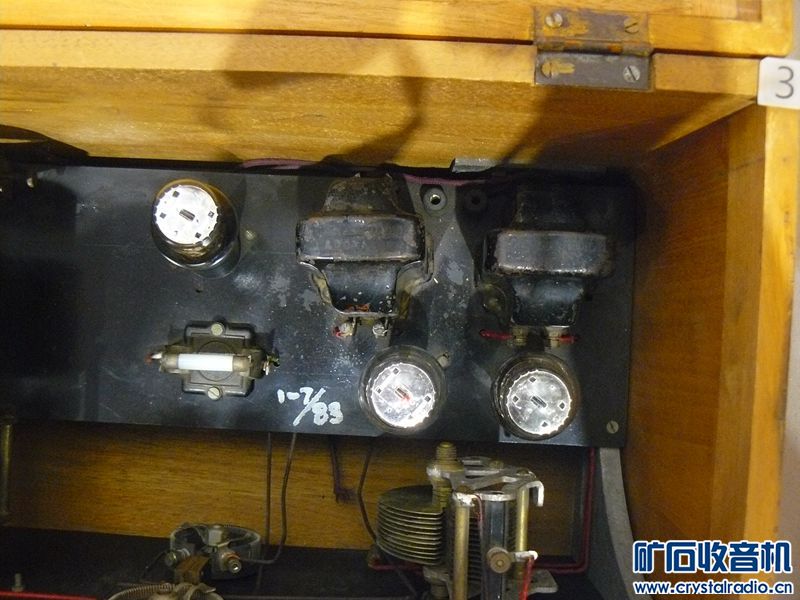

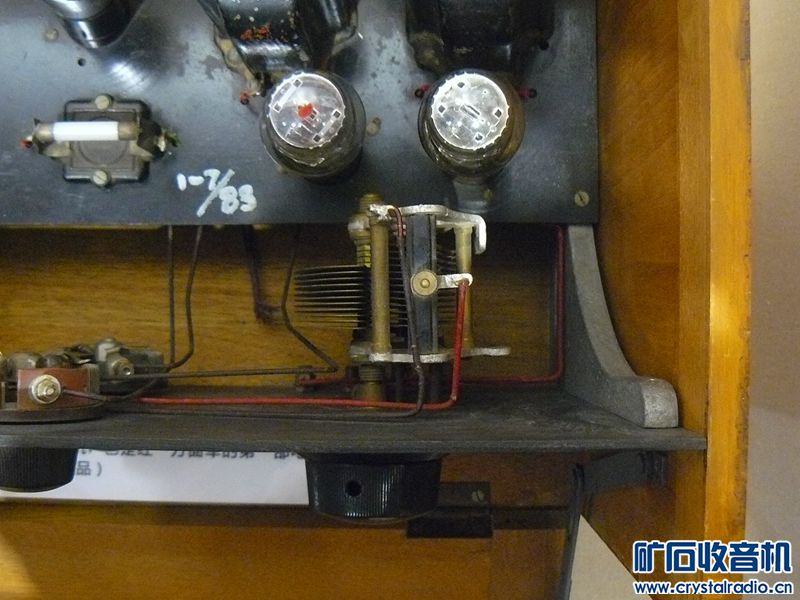

中间那个白色的是什么？不是保险丝吧，懂的介绍一下。

fjzxx46

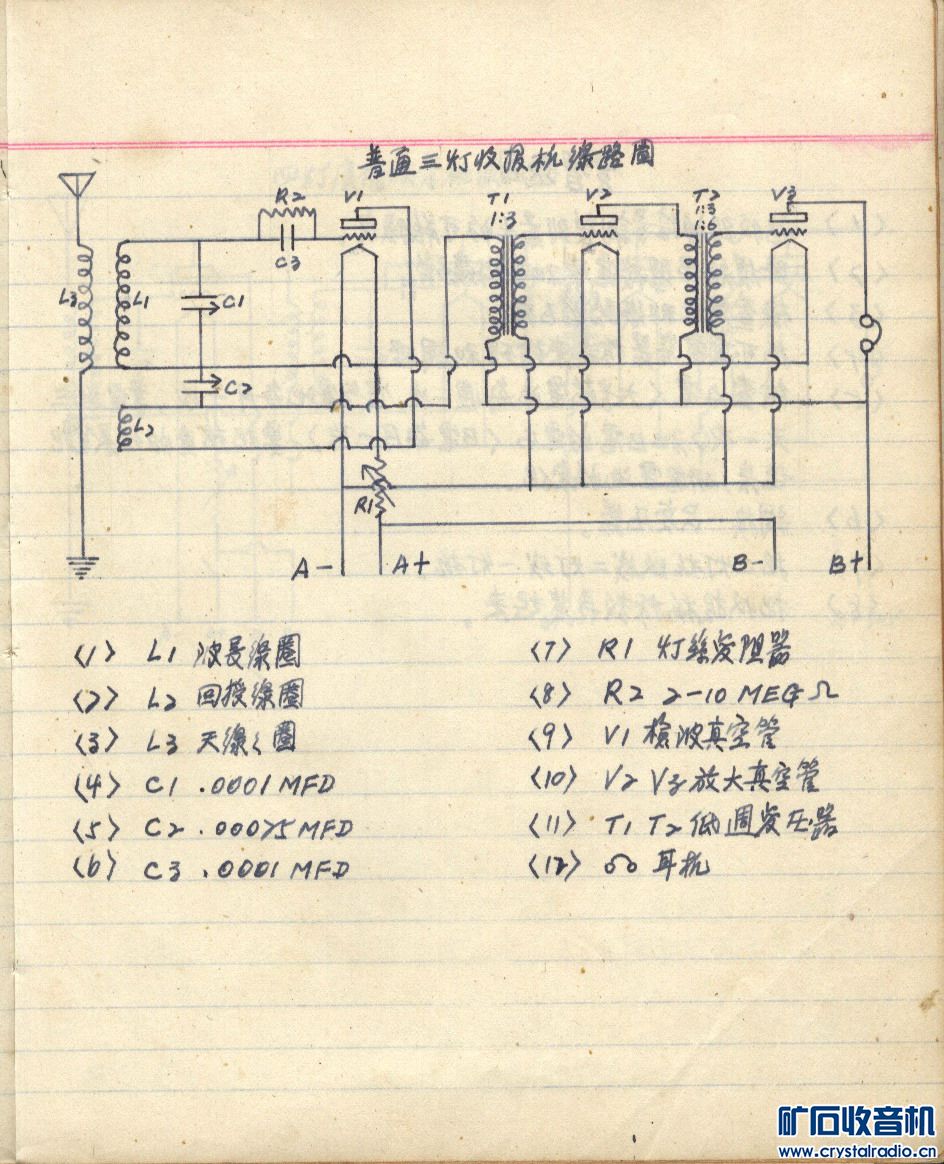

老红军温诤同志在新四军时期学习手摘里面有这个机器的电路图

jiangqishan8

6a8 发表于 2017-9-17 07:24
30管我有，灯丝用3伏，乙电用60伏

30管子你真有，但灯丝电压是 2V /60mA 。千万别接 3V ！

可达

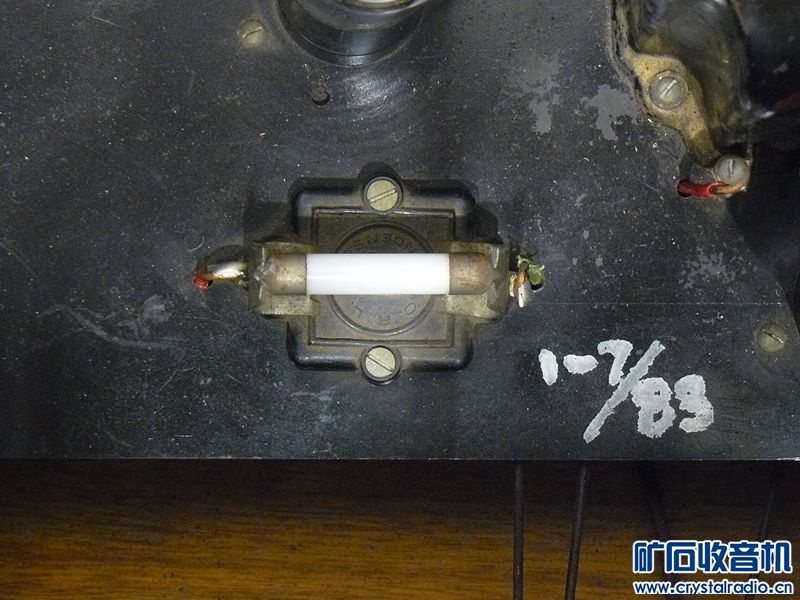

瓷管是检波管的栅漏电阻。变压器应该是1:3音频变压器。

liangbg

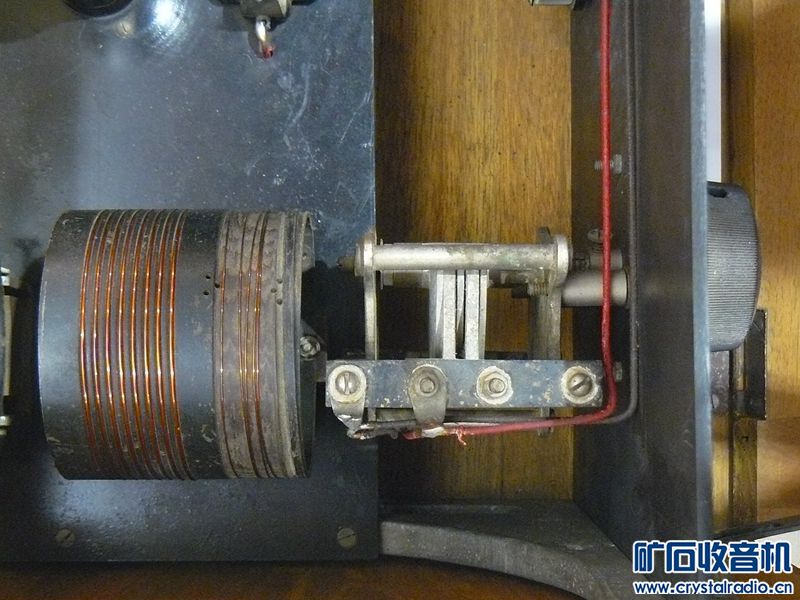

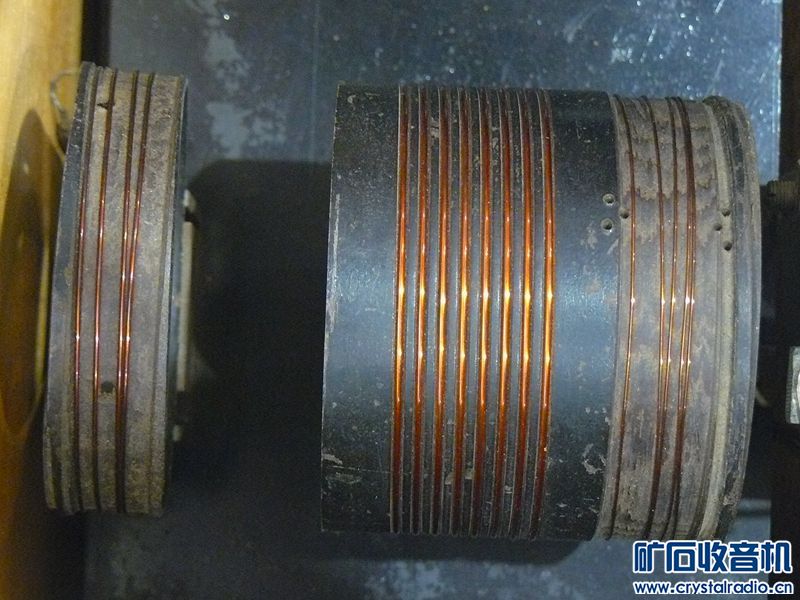

0V2再生接收机。两个变压器，一个是推动一个是输出，左边小容量的可变电容应该是调再生的，右边有度盘的是调谐电容。当时的军用电台，要求结构简单、维修容易，变压器都做成插拔式。没文化的报务员，经过简单培训，都可维修机器。

llllllxing

电台通话距离有远有近，看具体功率情况和接近环境，应该是级别越高，用的电台功率相对越大一些，

焦流生

可达 发表于 2017-9-17 00:13
瓷管是检波管的栅漏电阻。变压器应该是1:3音频变压器。

就是2M的电阻吧，那底下的一定是250P的云母电容了。    典型的栅极检波电路。

焦流生

liangbg 发表于 2017-9-17 01:10
0V2再生接收机。两个变压器，一个是推动一个是输出，左边小容量的可变电容应该是调再生的，右边有度盘的是 ...

是再生接受机，那调好了灵敏度也不低，那时候电磁环境好，干扰杂音少。

那么就不是发射的了，要跟发射机配合使用才行，应答稳定之后专门接收。

红军能用上这个很不错了。

直流电子管

1V1接收机应该是，带有高频放大可以让灵敏度更高，就是没看见高频变压器，不知道那个线圈是不是，1V1再生式接收机很容易改成发报机。

bd3ur

收藏极品。

ye123

传统教育，既有技术也有政治。多好啊！

60年代的爱好者

30号管乙电可以用到180V，做发射比2P2的功率要大很多。

石叶电工

欣赏纪实图片佳作

6a2j

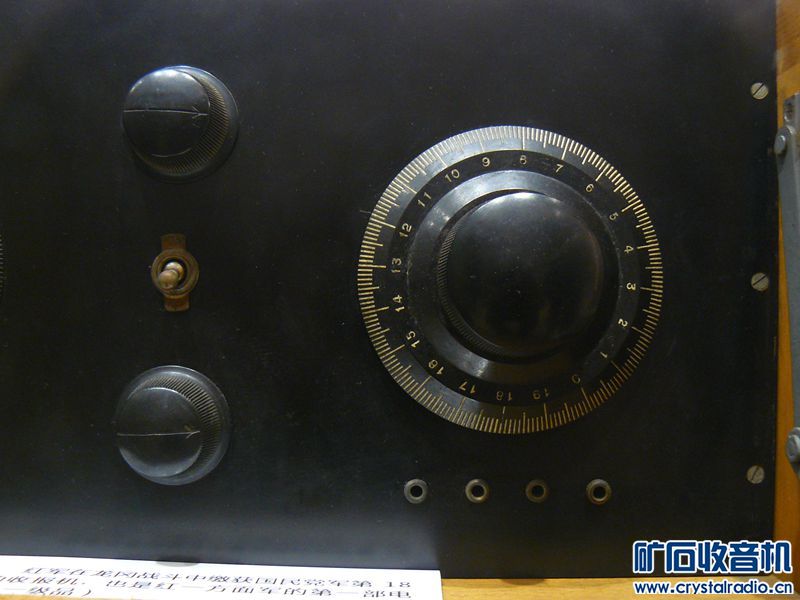

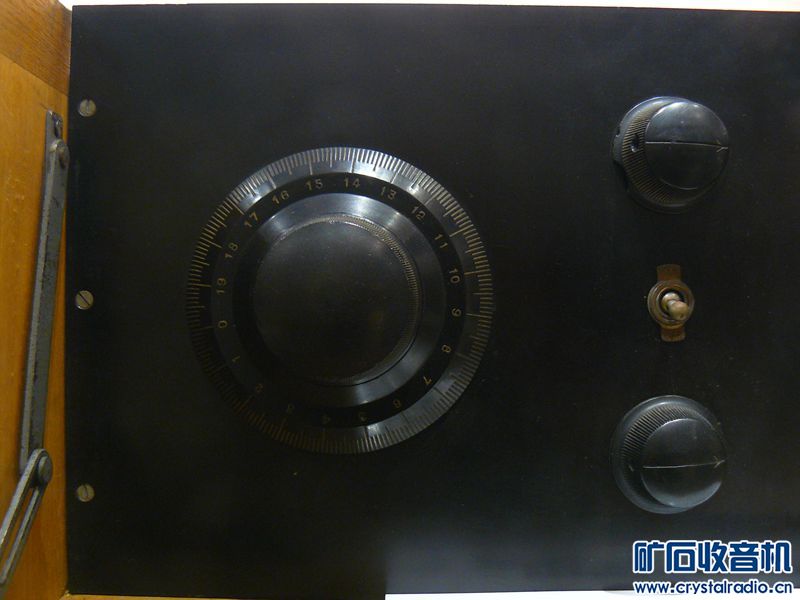

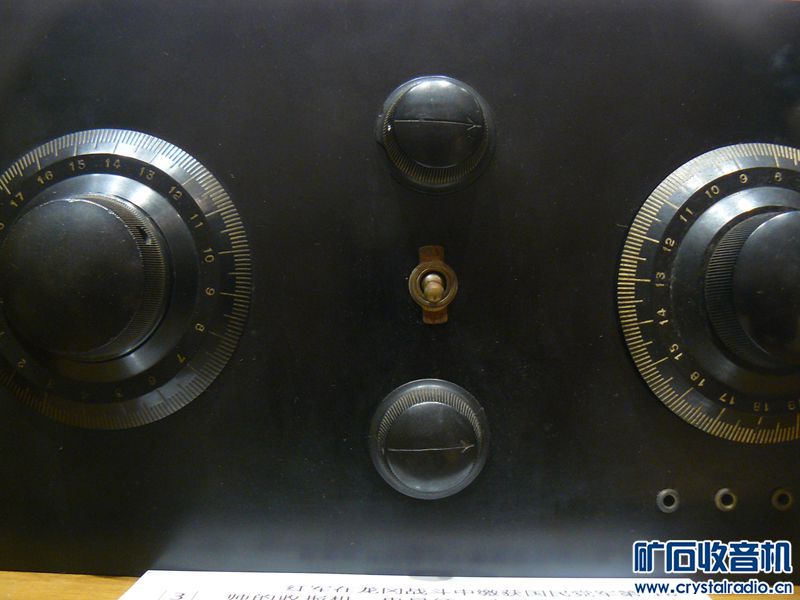

该机是一级再生检波，两级低放，两个大钮都是调台旋钮，右边那个是粗调，左边那个是细调（也就是波段扩展），中间两个都是线绕电位器，上面那个粗线的是串在灯丝电路里调灯丝电压的，三灯机一般只串在检波管的灯丝上，下面那个细线的是通过调整检波管屏压来调节再生的，当然，调整再生检波管的灯丝电压也可以调节再生。两个变压器是级间音频变压器，输出时，耳机直接接第三个30号管屏极回路。

lingg

这东西可能是进口的机子，工艺在哪年代说是很好的。
