学习用软件和热传印制作PCB

suhonggui

aihao 发表于 2012-11-6 18:09
每次看到苏老师的作品都是赏心悦目啊，苏老师能不能把你做的元件库发我一份，谢谢。

请解压元件封装。 自制元件.zip (85.91 KB, 下载次数: 135)

2012-11-7 10:14 上传

点击文件名下载附件

aihao

suhonggui 发表于 2012-11-7 10:15
请解压元件封装。

收到了，谢谢。请问一下苏老师，我的软件在点击文件——打印。没反应啊，不知道什么原因？你能把你上面画的图也给我发一下吧，比个葫芦画个瓢，练练手。

suhonggui

aihao 发表于 2012-11-8 18:32
收到了，谢谢。请问一下苏老师，我的软件在点击文件——打印。没反应啊，不知道什么原因？你能把你上面画 ...

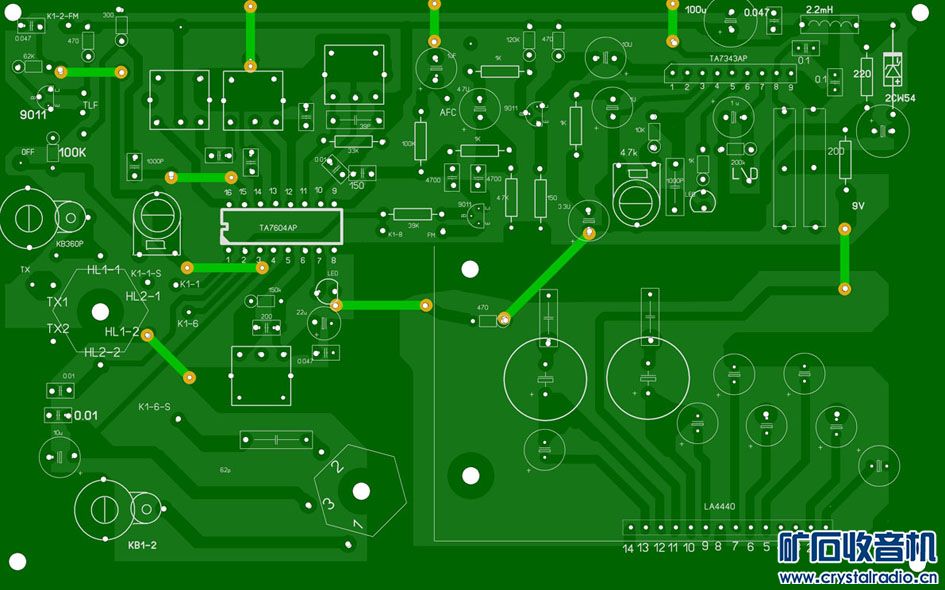

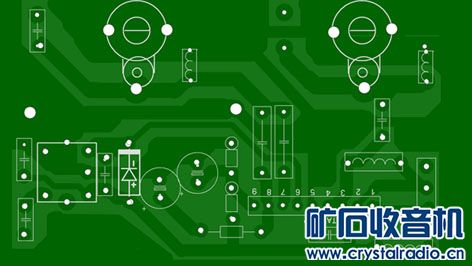

主板尺寸：160*100    高频头尺寸：80*45      电源板尺寸：100*70

高数59

热转印我们实验室里常用。我可以跟你透漏一下，那些白色的粉末是过硫酸铵来的。我们现在用感光制版的，当时我学习半导体工艺时吧光刻这道工艺向PCB移植时搞了一个多月。后来发现网上已经有成熟教程了。光刻精度高，做多层板十分轻松。光刻胶买就有，做好板后，用烧碱弄掉它遮掩线路用的光刻胶就可以焊接。
