尝试制作了几块板子

xinjun5557 · 发表于 2017-7-4 19:50:20

本帖最后由 xinjun5557 于 2017-7-4 19:51 编辑

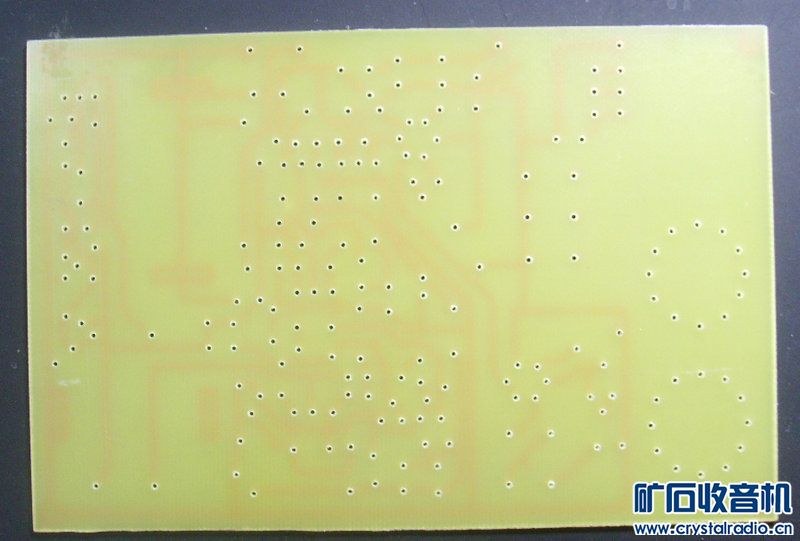

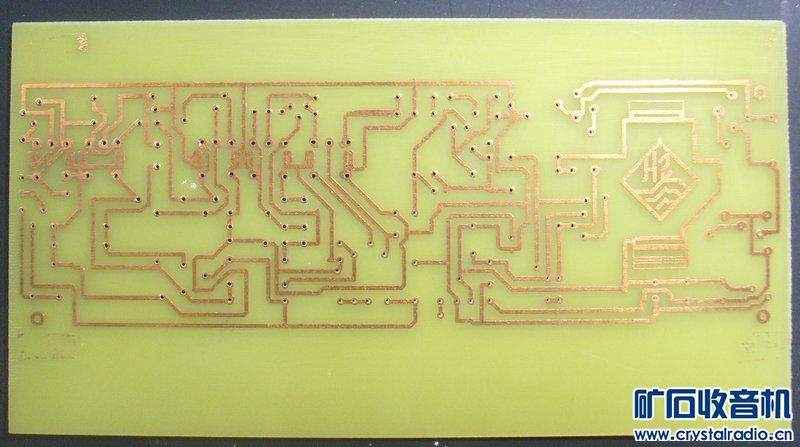

最近学习矿坛专用PCB制作6.0版，尝试制作了几块板子，拿出来献丑，欢迎大家批评指正，再就是请教大家，焊盘如何做得大一些，现在用的是标准圆形焊盘，感觉偏小。

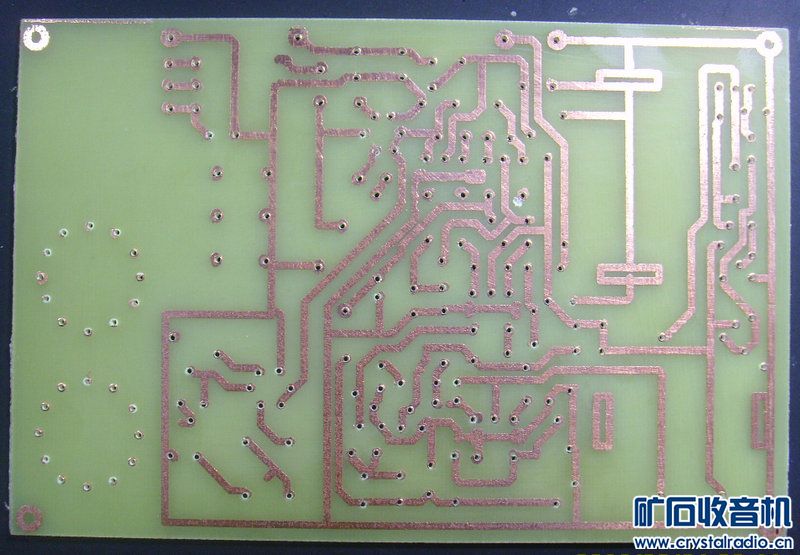

三块板子分别是上海312主板、卫星9101、工农兵403——

补充内容 (2017-7-5 05:01):
感谢版主及各位朋友的鼓励！

longshort · 发表于 2017-7-5 05:38:39

您这焊盘根本就没画上，这怎么用？画板先画焊盘，再用线条连接起来，这也是个经验，先画焊盘后画线的话容易确定位置，不容易出错。

rzzjw · 发表于 2017-7-4 19:54:52

焊盘确实小了。等高手支招吧

oldpq · 发表于 2017-7-4 19:57:57

尝试就做这么好，赞一个。

撞针 · 发表于 2017-7-4 22:43:42

留白太多了，相对的线径和焊盘就小了，多焊接几次，马上起铜皮

求知无足 · 发表于 2017-7-4 22:51:26

楼主一出手，就给人惊喜！刚刚开始制作印制板，就制作的如此之好啊！

西门头 · 发表于 2017-7-4 23:16:57

用大焊盘覆盖在小焊盘上可以吗？效率低些，要不你把封装全改了，一劳永逸。

merrymakers · 发表于 2017-7-4 23:21:59

试做就这么好，正式做还了得！焊盘是小了，后期拆修有点麻烦。

Booooby · 发表于 2017-7-5 01:05:23

xinjun老师，您这第一次出手，就做的这么好看，真是高人啊！
用的是Sprint Layout 6.0吗？
焊盘大小和走线粗细都可以设置的哦，另外还可以自己根据元件尺寸，设定好元件，比如10*10的中周、223P的介质双联等等，以后再做的时候，直接从元件里面往板子上面拖放就行了。
是热转印的吗？

xinjun5557 · 发表于 2017-7-5 05:01:50

oldpq 发表于 2017-7-4 19:57
尝试就做这么好，赞一个。

感谢鼓励！

xinjun5557 · 发表于 2017-7-5 05:03:12

撞针发表于 2017-7-4 22:43
留白太多了，相对的线径和焊盘就小了，多焊接几次，马上起铜皮

朋友说得对。今后注意这个问题。

xinjun5557 · 发表于 2017-7-5 05:08:16

本帖最后由 xinjun5557 于 2017-7-5 05:24 编辑

Booooby 发表于 2017-7-5 01:05
xinjun老师，您这第一次出手，就做的这么好看，真是高人啊！
用的是Sprint Layout 6.0吗？
焊盘大小和走 ...

非常感谢朋友的指点和提醒，我现在搞中周焊盘孔的时候，都是估计间距，笨死了！。对，我用的就是6.0，采用热转印（买了转印机，很好用）。朋友说得设置焊盘大小的菜单在那个位置呢？我先找找看。

xinjun5557 · 发表于 2017-7-5 05:13:19

西门头发表于 2017-7-4 23:16
用大焊盘覆盖在小焊盘上可以吗？效率低些，要不你把封装全改了，一劳永逸。

应该可以，问题是现成的大焊盘找不到，我只能用其他圆图形替代，然后覆盖。我试试看。

xinjun5557 · 发表于 2017-7-5 05:19:02

求知无足发表于 2017-7-4 22:51
楼主一出手，就给人惊喜！刚刚开始制作印制板，就制作的如此之好啊！

感谢超版鼓励。我现在搞得这三个板子，都是参照原电路印刷版走线相对平直的，所以容易一些。再就是，热转印机很给力。我没有坛内那些高手的技术，可以用电熨斗等方法转印，只能图省事，买现成的。

xinjun5557 · 发表于 2017-7-5 07:10:40

longshort 发表于 2017-7-5 05:38
您这焊盘根本就没画上，这怎么用？画板先画焊盘，再用线条连接起来，这也是个经验，先画焊盘后画线的话容易 ...

我就是先放置的焊盘，然后再连线。因为焊盘直径太小，加之我的连线较粗，看上去像是没有焊盘似的。
