测春雷703中频曲线

爱康木 · 发表于 2017-4-18 20:36:17

ChrisLove 发表于 2017-4-18 20:26
这是买扫频仪的后遗症：没事就爱拧中周玩。冷机看看，热机看看，吹风看看，浸蜡看看，完事还得敲敲再看看 ...

我正是这样，你是怎么猜到的

ChrisLove · 发表于 2017-4-18 20:49:53

爱康木发表于 2017-4-18 20:36
我正是这样，你是怎么猜到的

这就是爱好者

zeng_zww · 发表于 2017-4-18 21:26:29

爱康木发表于 2017-4-18 20:16
我相反，手痒是总想接上扫频仪，调调中周

以前老干这事，调坏中周磁帽不少，现在正常就不调了，因为即使不调坏，调松了也不好。

zeng_zww · 发表于 2017-4-18 21:28:14

ChrisLove 发表于 2017-4-18 20:22
您示波器的辉度旋钮旁边有一个SELECT按键，按下以后应该可以选择调整项目。字符和波形是可以分开调的，个 ...

谢谢告知，下次测量时试一下。

寒月 · 发表于 2017-4-19 16:52:32

看波形，可惜暂时还没扫频仪

zeng_zww · 发表于 2017-4-19 17:45:02

寒月发表于 2017-4-19 16:52
看波形，可惜暂时还没扫频仪

我这个是自制，用洞洞板焊的，挺简单的，就是变容二极管难找一些，我是用彩电高频头拆下的三个变容二极管并联。另外要制作的话，最好有频率计和LCR电桥进行制作和调试。

寒月 · 发表于 2017-4-19 17:58:43

zeng_zww 发表于 2017-4-19 17:45
我这个是自制，用洞洞板焊的，挺简单的，就是变容二极管难找一些，我是用彩电高频头拆下的三个变容二极管 ...

能否给出图纸？不难的话，模仿一个，谢谢

zeng_zww · 发表于 2017-4-19 18:02:43

寒月发表于 2017-4-19 17:58
能否给出图纸？不难的话，模仿一个，谢谢

时间久了，不一定能找到。但坛里有制作的帖子，你可能找找。

寒月 · 发表于 2017-4-19 18:50:28

zeng_zww 发表于 2017-4-19 18:02
时间久了，不一定能找到。但坛里有制作的帖子，你可能找找。

好的，谢谢

ycx2002 · 发表于 2017-4-19 22:11:31

呵呵～你的示波器一直都是点状的。

zeng_zww · 发表于 2017-4-19 23:24:58

ycx2002 发表于 2017-4-19 22:11
呵呵～你的示波器一直都是点状的。

是呀，这种示波器是模拟与数字结合的，而当时的数字技术又比较初级，所以就有这样点状的波型了。

vkjmmy · 发表于 2017-4-20 05:17:37

这是双调谐曲线，单调谐出不来这样的吧

vkjmmy · 发表于 2017-4-20 06:12:00

本帖最后由 vkjmmy 于 2017-4-20 06:15 编辑

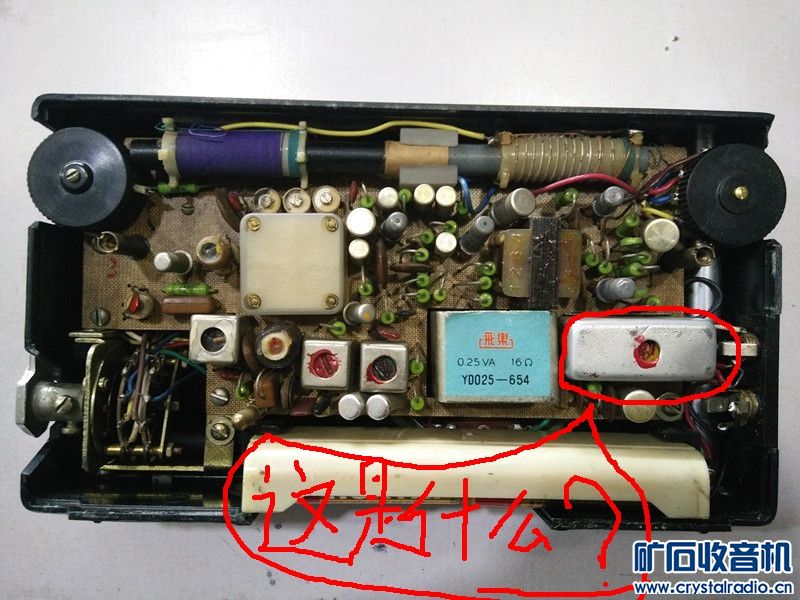

不知这是什么？好像是功放部分的。

zeng_zww · 发表于 2017-4-20 09:46:57

本帖最后由 zeng_zww 于 2017-4-20 09:48 编辑

vkjmmy 发表于 2017-4-20 06:12
不知这是什么？好像是功放部分的。

这是检波部分电路，包括第二中放管、第三中周、检波二极管及相关电阻电容，不是双中周。屏蔽它们是因为检波增益比较高，属避免中放自激的措施。

vkjmmy · 发表于 2017-4-20 10:25:19

zeng_zww 发表于 2017-4-20 09:46
这是检波部分电路，包括第二中放管、第三中周、检波二极管及相关电阻电容，不是双中周。屏蔽它们是因为 ...

有特色，是组件，元件电路板都在屏蔽盒里，可以借鉴
