MF-12电路图（修整后）

[复制链接]
hw2000

发表于 2010-9-18 22:44:51 | 显示全部楼层 |阅读模式

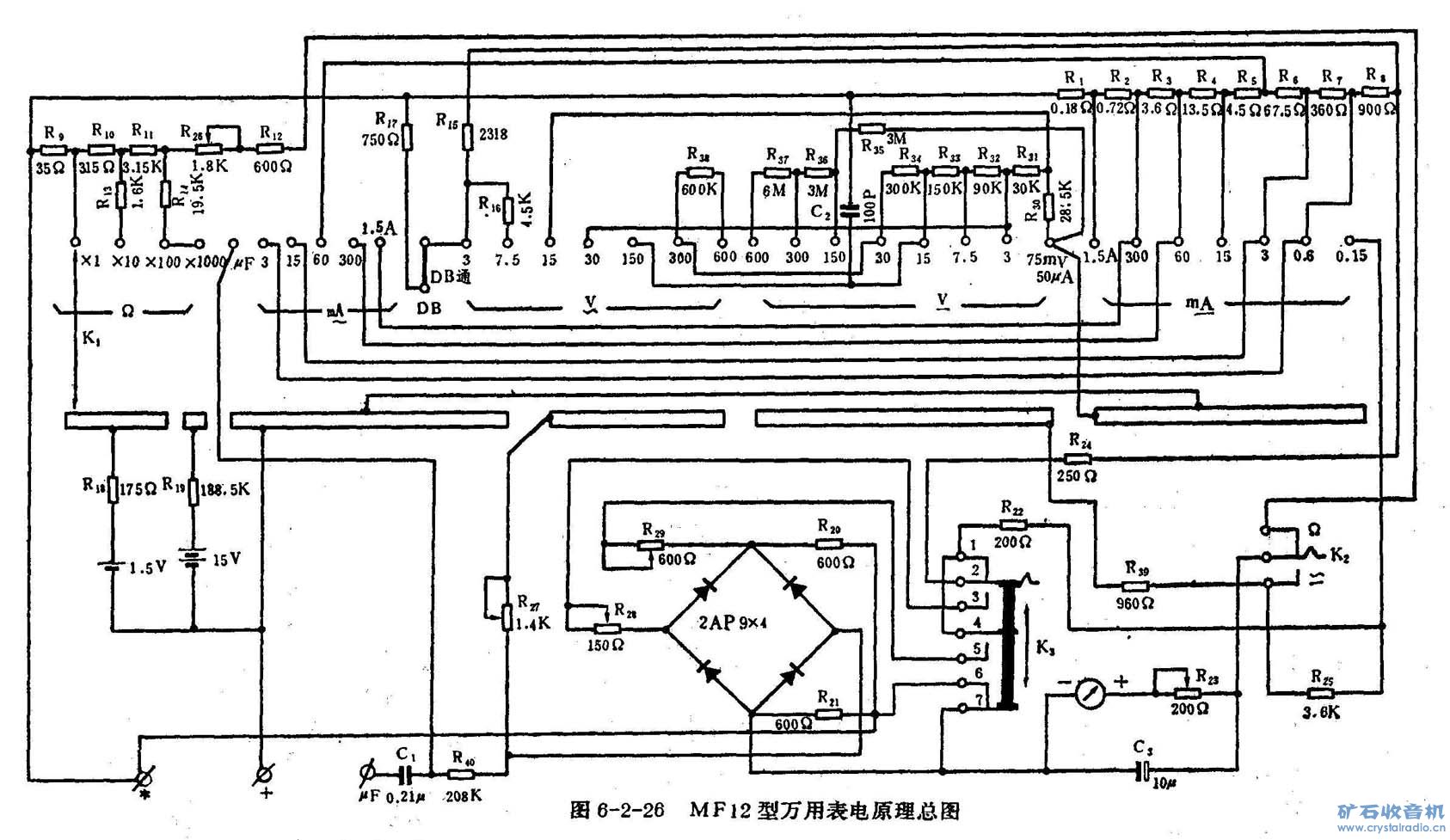

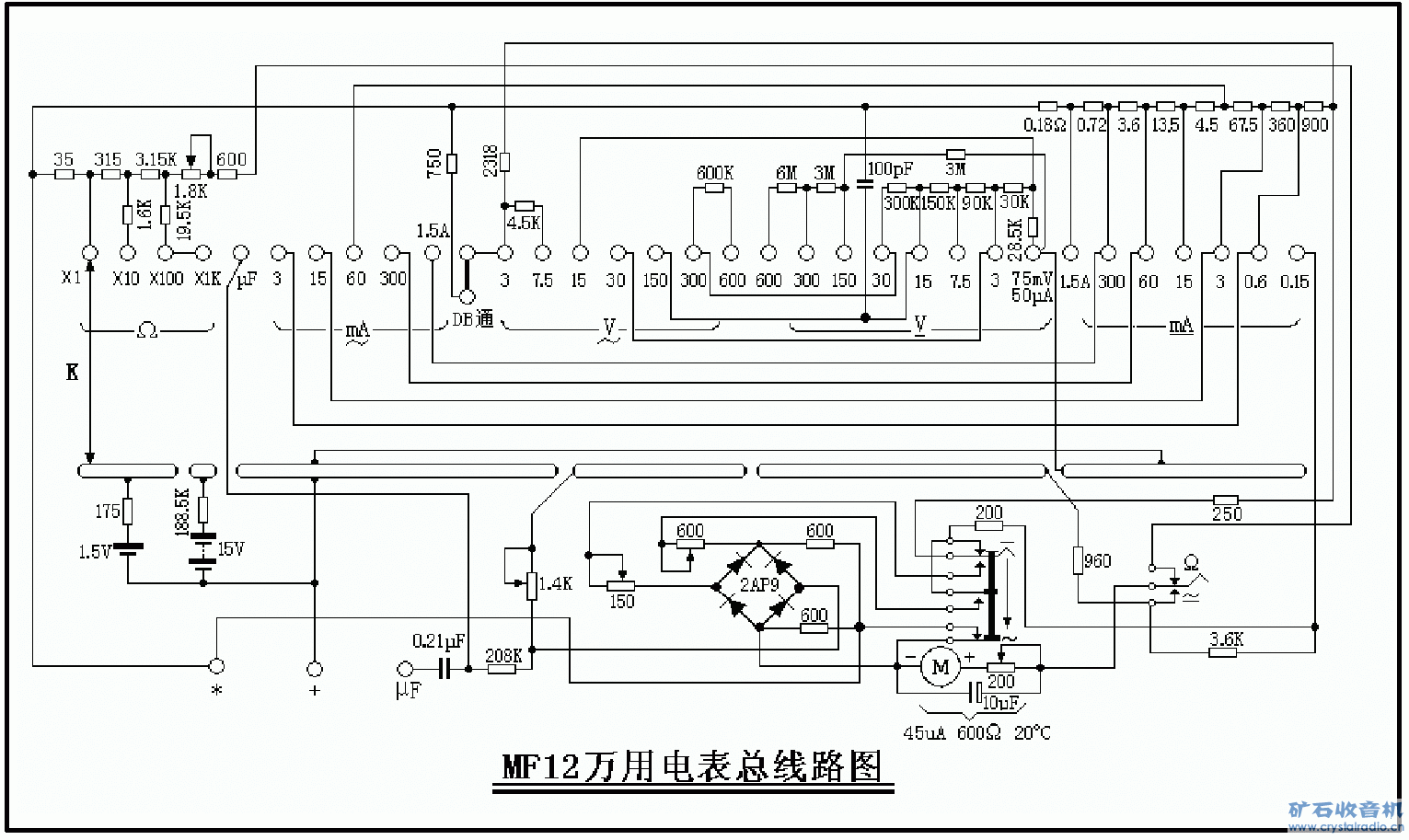

网上有电子绘画的MF12电路图，但发现有多处错误和疏漏，经过与原图核对后重绘而成

[ 本帖最后由 hw2000 于 2010-9-19 17:43 编辑 ]
