从零开始设计一个简单的CPU和计算机，最新做了几块板子谁要的报名

qql · 发表于 2017-3-8 11:59:33

本帖最后由 qql 于 2017-3-8 12:00 编辑

原始的帖子在这里，电路原理图也有
http://www.crystalradio.cn/thread-1361146-1-1.html
在科创论坛上我也发有帖子

现在重新做了几块板子，挺漂亮的。

==============================================
计算机系统的配置：

小名：qCPU(CuteCPU)
CPU：4位
ROM：4KB
RAM：4KB
运行频率：74芯片极限
IO：2组4位的IO口
4个按键
其他外设就是5个LED发光二极管，一个蜂鸣器，一个4位数码管，
一个5X7点阵LED，一个LCD1602液晶
配备我自己设计的汇编器，使用起来跟
当年使用8086汇编编程很像
目前可以使用USB下载，USB提供电源，在电脑编写代码后，编译下载运行一条龙！！
==============================================
支持指令如下：

ADD 加法
RM    读取内存
ADDC 带进位加法
WM    写内存
SUB 减法
OUT IO输出
<    小于比较
=    等于比较
GOTO 小跳转
QCLR 清空
QMOV 赋值
QADD 加法
QSUB 减法
QGOTO  长跳转
QJMP 立即跳转
CALL  调用子程序
RET 从子程序返回
==============================================

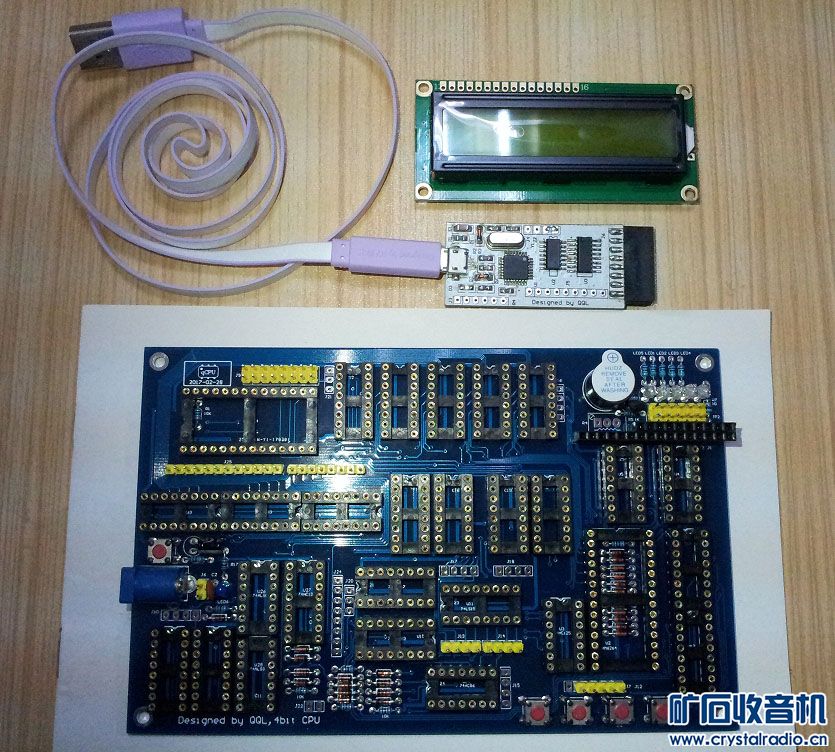

漂亮但是也比较贵的圆孔IC插座，还没有安装上74芯片

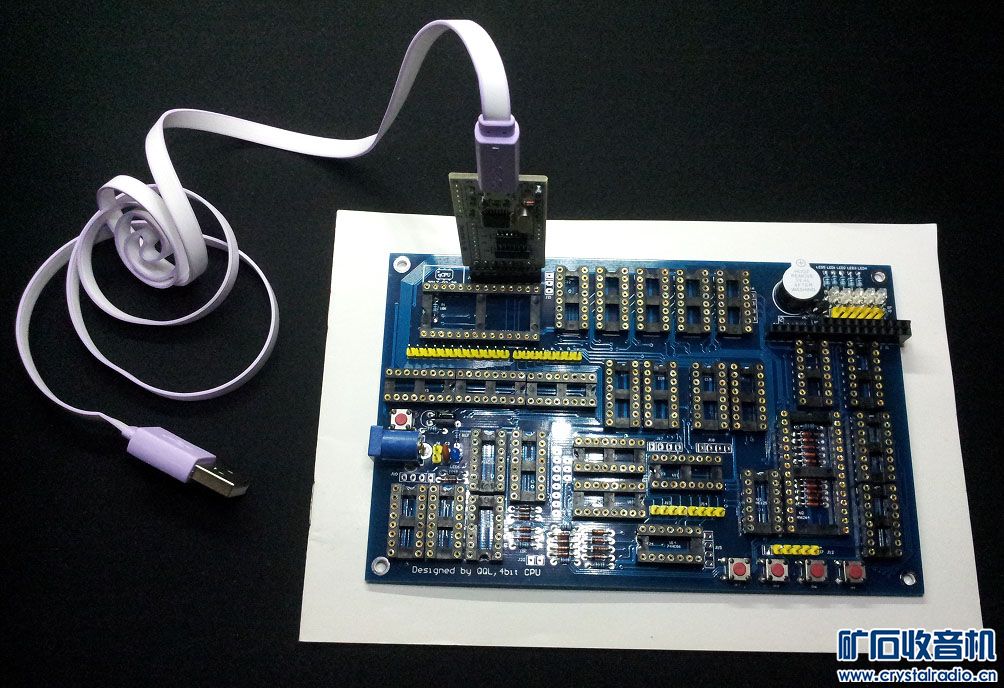

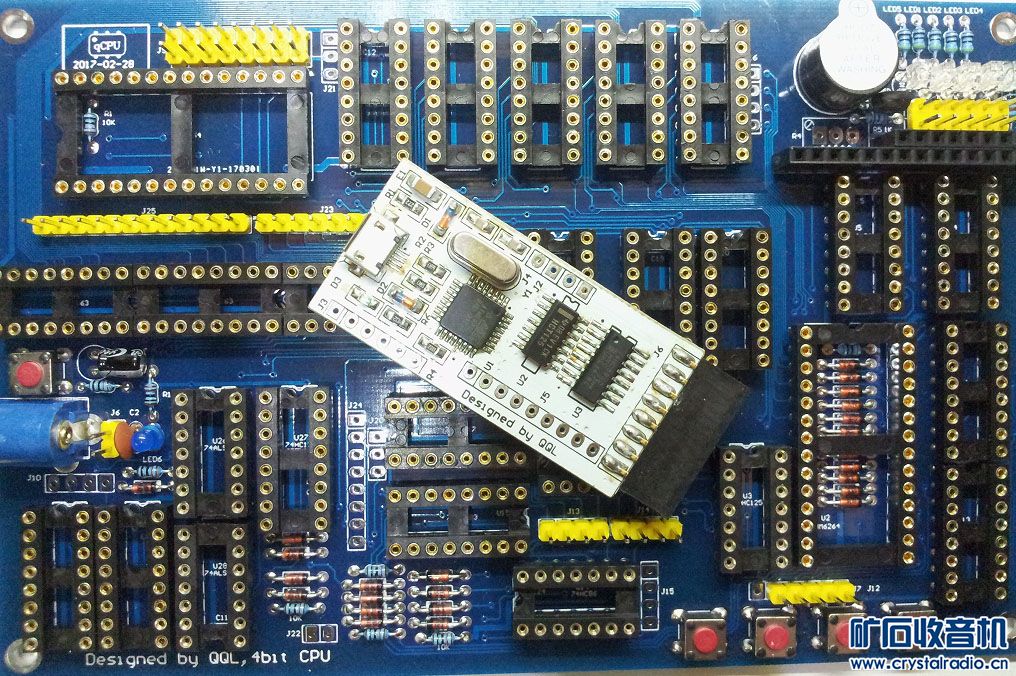

漂亮的白色USB下载器

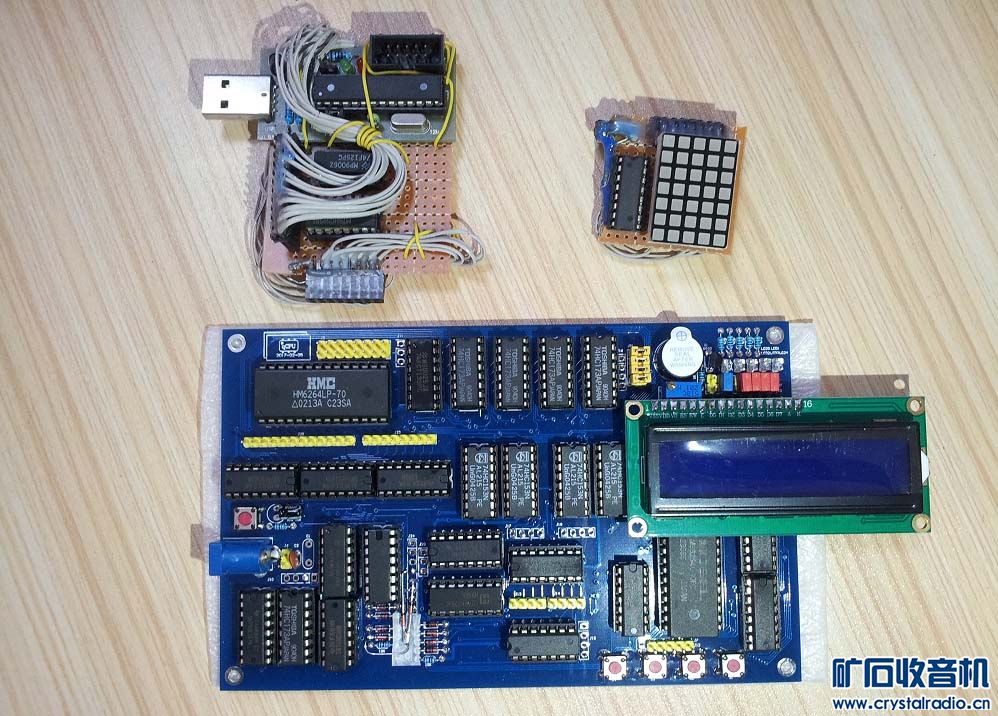

这个是原始的电路版本和USB下载器，可以比较一下

新版本合影，还有LED点阵和数码管没有做好，点阵是方形点阵

非常好用的，自己设计的汇编器

==============================================

一共是：
一块蓝色主板，
一块白色下载器，
一块1602液晶，
一块LED点阵
一块数码管
一起大概170元，（如果不要圆孔IC插座150元这样就可以，龙少的设计好像400多元）

旧爱仍是最美 · 发表于 2017-3-8 16:13:14

先记号一下!

qdbear · 发表于 2017-3-8 18:13:58

看起来不错的样子

wongfaatlap · 发表于 2017-3-9 14:16:16

楼主，共享一下资料喽，可以有尝的！主要是对这个很感兴趣！qq：153221080

wongfaatlap · 发表于 2017-3-9 14:23:35

我要一份！！楼主！qq：153221080聊

erc.0 · 发表于 2017-3-9 20:00:45

340 · 发表于 2017-3-11 20:56:00

楼主有没有proteus或multisim仿真的电路图纸以及pcb板图。

福星酒店 · 发表于 2017-3-12 15:46:58

记号

aiguo10228 · 发表于 2017-3-12 21:57:47

板子看起来不错,不知速度怎么样,可不可以带动led屏幕点阵的那种

ZhouZhaiHong · 发表于 2017-3-13 05:24:15

我要两套，谢谢。

qql · 发表于 2017-3-13 10:19:06

还要等多几个人才好打样板子，不然费用贵，我第一个帖子上有电路图，可以看看

workcshb · 发表于 2017-3-13 22:54:11

赞，期待新内容

949435493 · 发表于 2017-3-14 09:03:51

等待楼主更新目前好像没有可玩性

leonliu_1128 · 发表于 2017-3-14 12:54:12

提示: 作者被禁止或删除内容自动屏蔽

aicey · 发表于 2017-3-14 16:44:19

这个牛皮，以前看过国外的比赛，还有用继电器做的
