帮朋友的忙，花了半小时做的一款傻瓜小功放电路

大黄胖胖

如题，很傻瓜的ic，TDA1517，简单到只需要外接电容，就能出不错的声音。

朋友的要求很简单，听起来比较舒服，要比他以前那款好听------就是搞活动送的那种usb供电的，1寸单元的喇叭

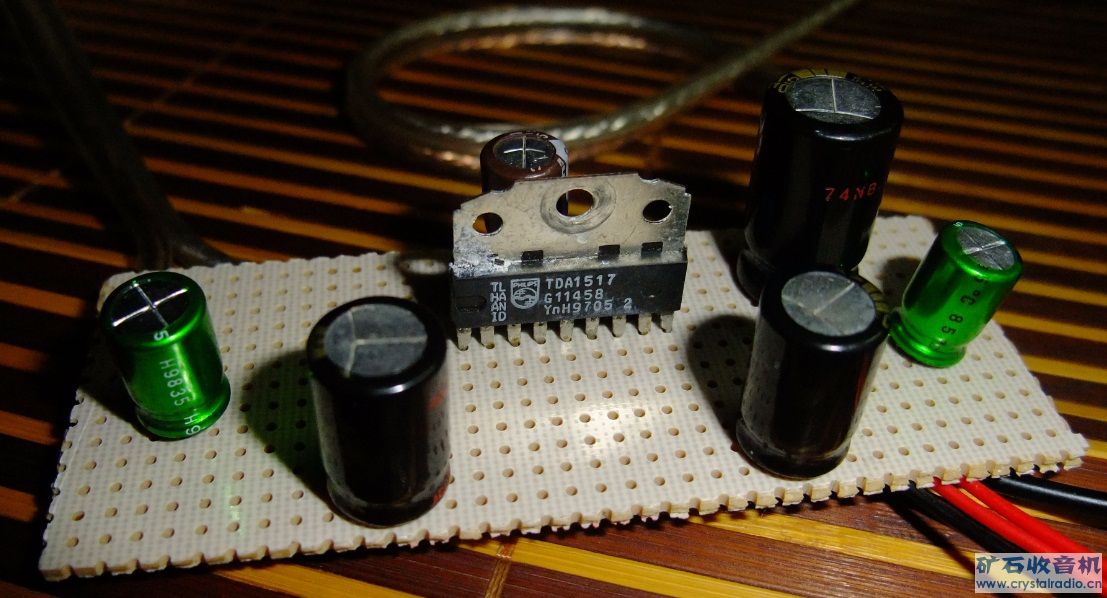

于是我就开工了，不舍得浪费，所以裁了一点纸基洞洞板，打开TDA1517的pdf，就开始焊接

电路基本上抄袭典型电路，参数有所调整，依据就地取材之原则，找手头现成的元件。电路如下：



二分之一电压基准，用了ELNA的47uF丝膜电容，很浪费
电源滤波用了松下的红字电容，浪费，too
输入用了尼吉康的无极性电容，1uF，奢侈
输出耦合用了松下的470uF.......

外围器件比芯片本身贵了不少，呵呵

电源外接，是NEC的变压器，13V直流，音频输入是SONY的耳机线，耳机挂了，线还有用

输出接到我的sony喇叭山水箱中，听感不错，肯定符合朋友的要求了～～～

很久没有作品问世，所以上传这个，算是没把论坛给忘记了～
