数字存储示波器与CRT传统示波器测试波形比较

albert

楼上的反应慢要注意触发，观察触发状态很重要。
低端数字示波器目前来说最大问题就是没有辉度等级，每秒波形数较低（抑制/偷懒时间长）。对于复杂周期性波形显示，会缺乏细节（细节是某个xy处波形出现的概率，也就是模拟机电子束出现在某点的概率）。灰度区域只能显示些乱七八糟的点了。至于采样率低于奈氏频率导致的混叠，对被测对象有所了解都不会犯错，还有硬件计数器辅助确定周期。
而数字荧光完胜模拟，高刷新，辉度。比如视频某一帧甚至一行异常，模拟机器没法看，别说高速相机。。。只有某个位置很微弱的异常亮度，1/行数的亮度。但数字荧光可以加强显示，快速找到异常。
单次触发，存储回看，模拟更是无法望其项背

眉间尺

也有模拟存储示波器的.

jimsboy

我们做通信的，高端示波器都是必须品，全部是数字示波器的天下。
一般用的是TEK的7404 ，4G4通道的。这时公司最多的一种示波器。我目前在公司见到最大的好像是25G的。
1G或以下的示波器基本上不怎么用了。

我也很喜欢模拟示波器，特别是那个波形那叫漂亮，不像数字示波器一个点一个点的。
现在数字示波器能做模拟示波器的所有事情。不过代价要高非常多
比如眼图，百兆网口的眼图，你至少得拿1G的带DPO功能的。光一个差分探头就要近万。简直不是个人所能玩得起的。但是模拟示波器150M的就能以搞定。

laowu311

不错。矿坛有你更精彩

albert

我们做通信的，高端示波器都是必须品，全部是数字示波器的天下。
一般用的是TEK的7404 ，4G4通道的。这时公 ...
jimsboy 发表于 2011-9-4 03:37

呃。。。模拟数字探头要求还是一样吧。眼图没看过，不好妄断，但150MHz的示波器，测不到上升时间吧。
我理解眼图要高刷新的机器来看，也就是dpo或模拟。带宽不管数字模拟要求一样的。
dpo也那么多点吗？1200波形每秒的机器基本就没有点的感觉了。

修正一下个人认识，之前忽视了波形刷新速度这个参数，数字机要对抗模拟机这个参数比较关键。也是dpo和dso的关键差异所在。而不仅仅是辉度，辉度不难，搞刷新却不容易

revox007

液晶分辨率也太差了

xuda

超级无敌洛阳铲~~~~~

纵观本帖，一句话，收获颇丰。

贴上三张图助助兴。

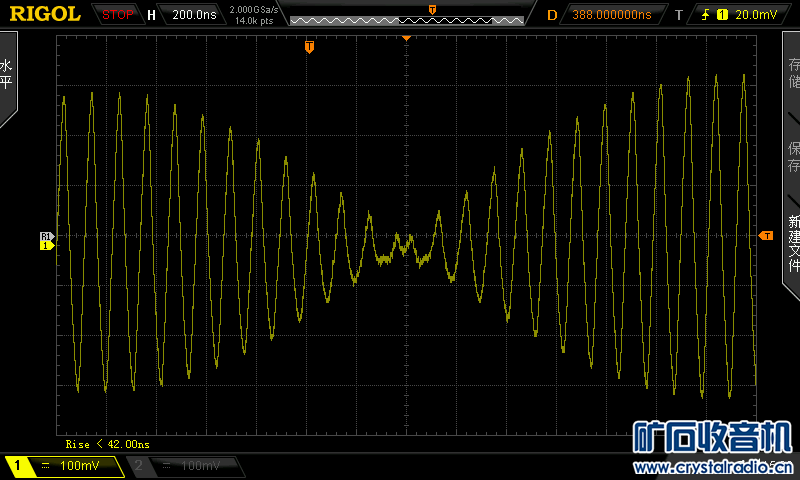

我当时是为了抓住DSB信号的180度相位突变特性，在示波器上按了N次暂停才截了个比较正的180度相位突变。DSB信号在数字示波器上还真不好触发，X轴时间短了，可能屏幕上没有过零点，或者过零点在很旁边不漂亮；反之，X轴时间长了，再放大就锯齿了……（其实示波器有录像功能，某些情况下很好用。）

hkk603

留存待研究，虽然用了很多年示波器。一直用傻瓜模式。惭愧。

美人鱼999

学习了，一直不习惯数字示波器。

tk308

很精彩的帖子

shihaisheng

zhke 发表于 2010-6-24 11:51
在脉冲的前后沿识别上...

数字显示的蠢透了...

只能说这个价格的数字示波器分辨率太小了，才320X240，和高档的比一比你就不会这样说了

侧卫者

惠普54501A和54503A外形和操作面板一样  但是取样率差很多   内部构造应该也差不多吧  各位老师 有没有把54501升级取样率的方法吗  或者知道内部那个电路  或者集成块不一样吗   谢谢了

yangcheng84

数字的全电视信号没CRT的参照俺都不认识了...

还是CRT的舒服..


看了楼主的帖子，我更爱CRT示波器了！！！

yangcheng84

longshort 发表于 2010-6-25 11:37
第一，我所计算的全都是假定，对不对？
第二，我已经区分了暂存与原始存储的区别，对不对？
第三，我考 ...

别跟他扯了，他都没认真看帖子就乱发了
