更新内容，小电子产品剖析图集

衡水家维

继续，谢谢各位捧场，各取所需吧

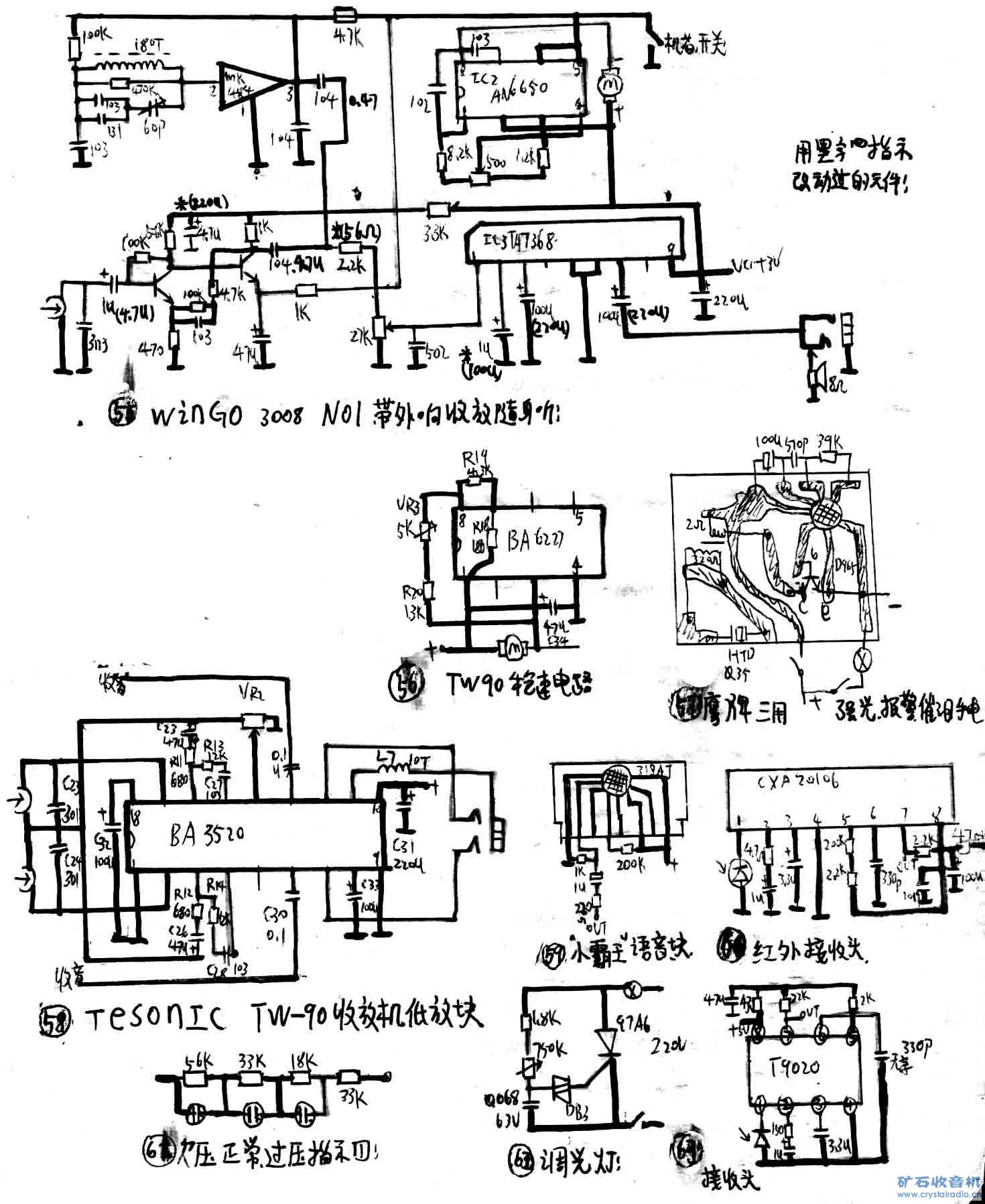

55，wingo 3008，NO：1带收音放音随身听，收音机调节钮在反面，
56，TW90,稳速电路
57，鹰牌强光报警催泪手电（就缺催泪弹）当年大舅给的破烂里边的，报警声没有100DB也差不多
58，TESONGIC TW90随身听的放音部分
59，小霸王语音块实际连接
60，红外线接收头
61，电源欠压，正常，过压指示电路
62，调光灯
63，又一种接收头

衡水家维

吃饭去，下午继续

无烟男人

认真看完整个帖子，衡版绝对细心，赞一个，期待下午有我用得上的

mirage888

不错，楼主请继续

清风无痕

画图画的很辛苦啊。

衡水家维

欢迎各位纠错，刚才溜了一遍前边发的，修正了两个错误，图和文字不对的，当初都是用八开的纸画的草图，后来觉得太多不好收存，于是用一个活页账本将一沓白纸都穿上孔，固定在上边，将图缩小了，用尺子比着画的，虽然仍不规范，但比草图好多了。

衡水家维

64，LAG665核心的随身听剖析图
65，热水器上的蜂鸣器剖析
66，调光台灯图
67，交流稳压器控制板剖析
68，一种节能灯的剖析图
69，VCD射频盒
70，“恒星”一体化节能灯泡电路图
71，“金环”9W节能灯泡图
72，紧凑型高级节能灯图
73，充电，稳压两用电源，及PCB
74，GP30中继，CATV盒PCB。购自达华电子

衡水家维

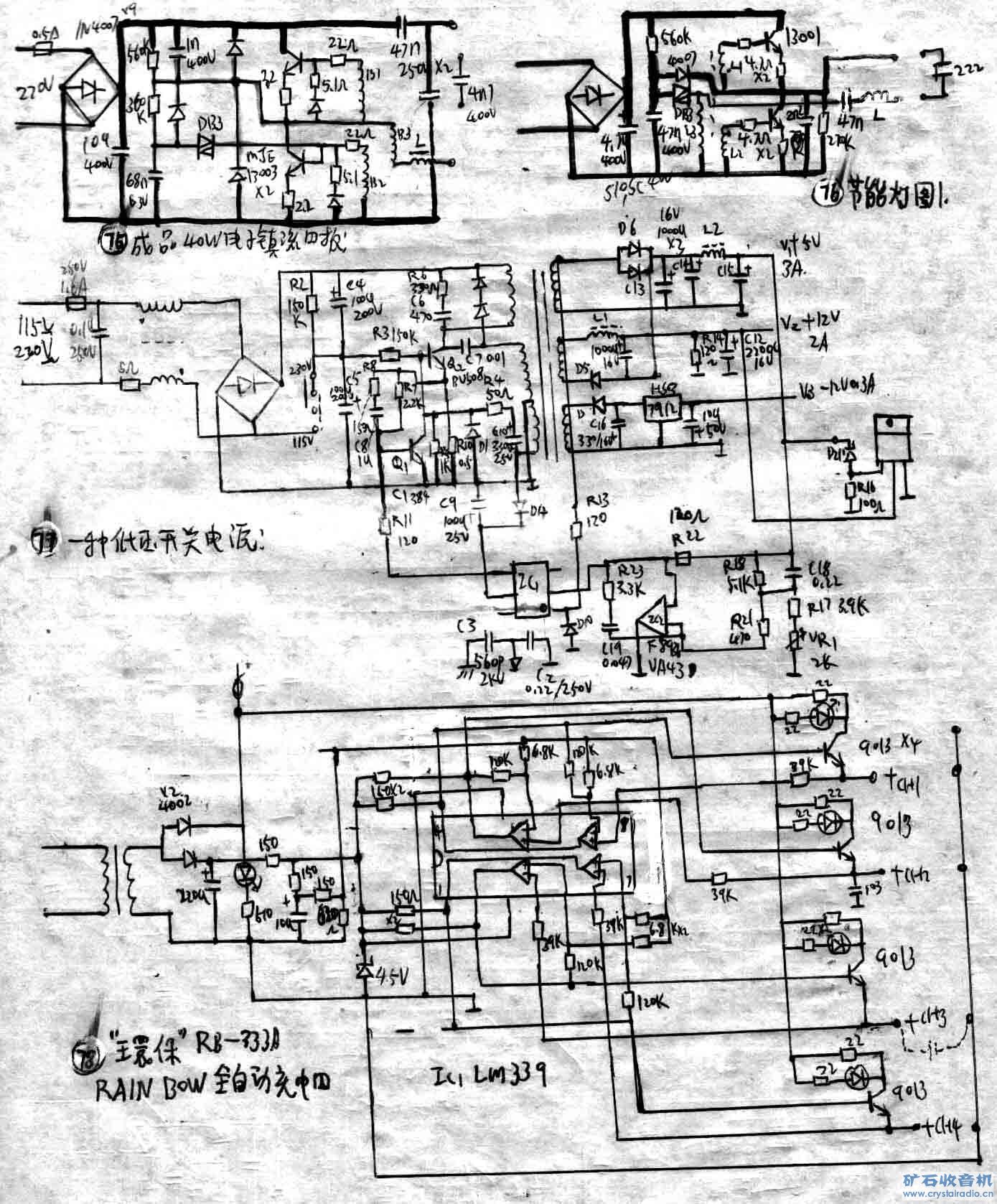

75，成品40W电子镇流器，北京大舅当年给的俩，体积不大，但是很规矩
76，又一种节能灯电路图
77，开关电源板，输出正5V，正负12V，好像是拆自股票大屏之类的上边
78，环保RB333A，全自动4路大小通吃充电器

yiwanshui

很用心~~牛人~~

衡水家维

79，4.5寸小黑白监视器剖析，97年农校宾馆当DJ时，业余时间检修和剖析黑白监视器所得，因为涉及到的版面比较大，元件比较多，可能有疏漏和错误，整理过程中发现并修改了几处。还带小功放呢
80，新购板图，好像是个驱动继电器的板子，比如喇叭保护之类。
81，石英钟闹表芯
82，小玩具汽车造型的语音片

衡水家维

83，500W小型稳压器的板子，含PCB，废品站买的
84，调光灯组件
85，5V,1.5a小开关电源，单面板双面焊接结构小巧，只有5X8cm左右，好像也是长汀
86，可控硅触发的继电器板，厚电木板铆钉板，手工焊接的，我大舅送的，
87，1W双功放板，2822经典
88，不知名的控制板（应该是漏电开关板）大舅送的
89，小随身听放音机
90，又一块漏电开关板，大舅送的，含PCB

衡水家维

91，彩电维修开关电源（这是我第一块彩电维修板，给朋友修牡丹彩电发现其电源坏了，被人换成开关电源了，我又给修复了，落个电源，以后修电视，怀疑电源或行不正常，临时替换用
92，ACM功放的功放部分
93，又一块漏电开关板，还是我大舅送的，缅怀一下这位享年80多岁的前辈
94，不明用途的控制板
95，漏电开关板
96，电子荧光灯，镇流器板

衡水家维

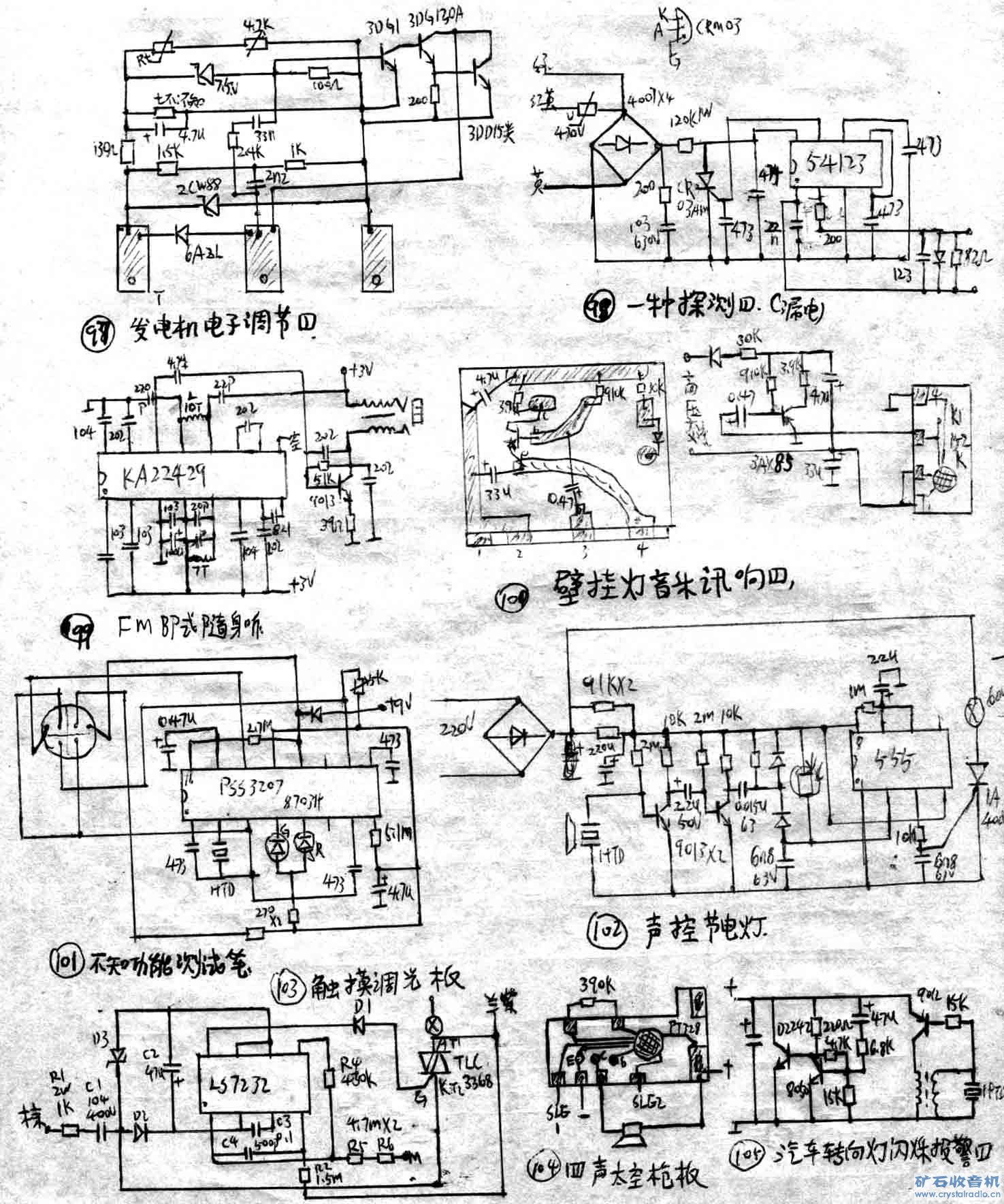

97，发电机电子调节器
98，漏电开关
99，FM收音机，BP长条外形的，大姨夫给的
100，壁挂音乐灯的音乐部分，前邻居扔（送）的，含PCB
101，不知道功能的测试笔，长汀购，9V电池供电，曾经摆过卖
102，楼道的声控灯，三姑那里拿回来的修好了
103，触摸调光板，4个档切换或平滑可调，得自废品站
104，四声太空枪板
105，汽车转向灯，闪烁报警器。大舅给的

衡水家维

106，玩具电话音乐板剖析，
107，拆机不知名控制板，购自郁南新奇（或美旋）与前述的床头电话是买自同一处，同一次。
108，又一种不知名的小板，想不起来是什么样子的了
109，单声道汽车收音机的前置加功放
110，teed2001，温控仪，好像是当年给一个烙饼的修的，剖析出的图
111，分体式电子镇流器灯架剖析
112，金龙落地扇阵风（自然风）控制板
