更新内容，小电子产品剖析图集

衡水家维

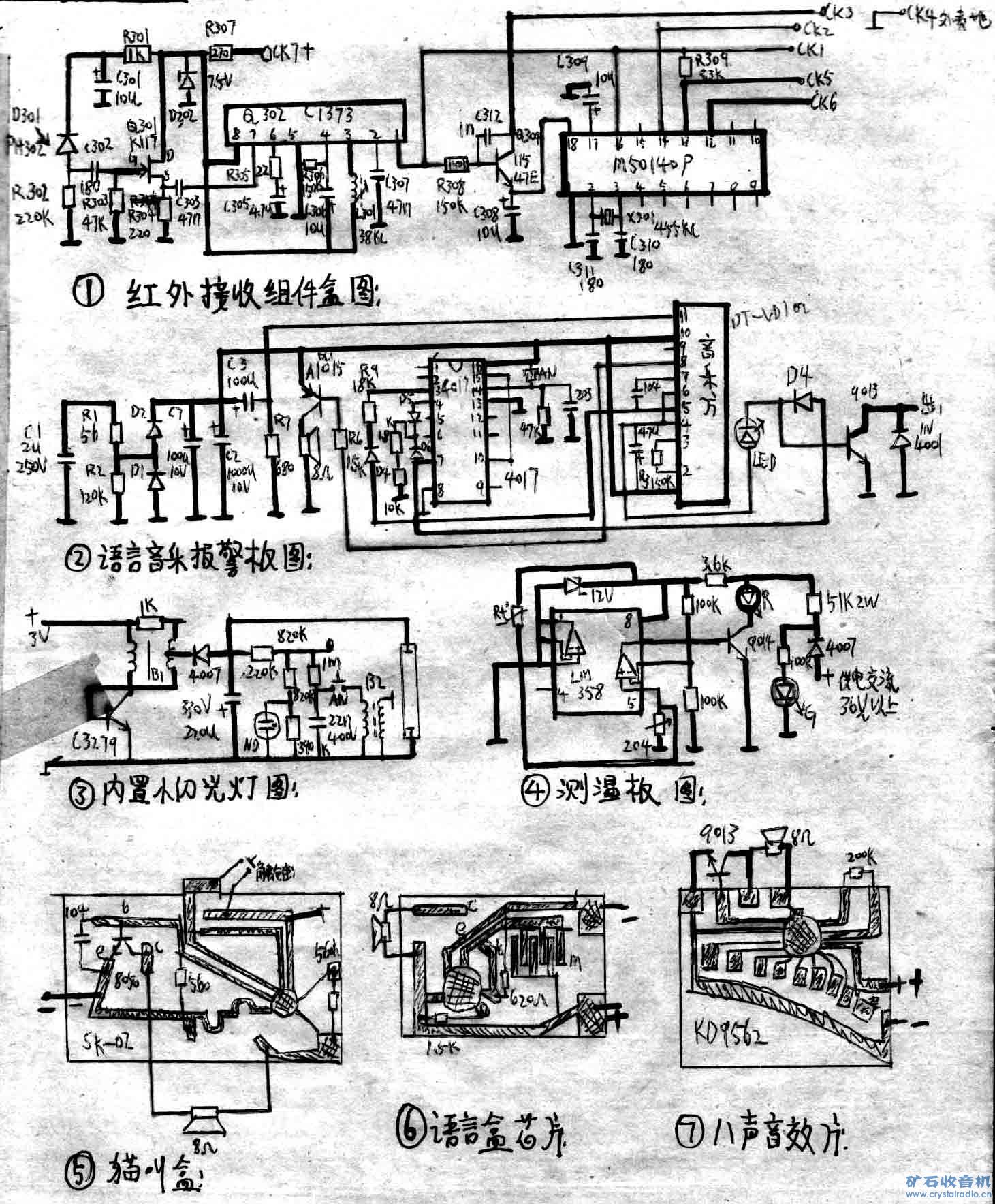

1，红外接收组件盒
2，语言音乐报警板
3，小闪光灯
4，测温版
5，猫叫盒
6，语音芯片
7，八声太空枪芯片
PDF文件下载：http://xz.qupan.com/down/13012045240_6282049.html

[ 本帖最后由 沧州帮 于 2010-5-6 17:21 编辑 ]

衡水家维

8，话筒唱头放大板（南海牌汽车机的扩展设备）
9，同乐无线话筒（配熊猫小收录机来的）
10，SL03,日光灯，小电珠，闪光泡三用灯电路，购自白沟，属于黄提手线的那种简易型，黑线的才是带充电的
11，甲壳虫耳挂收音机图
12，慢启动大功率可调电源剖析
13，射频盒
14，声控稳速板，购自东明电子商场
15，981单放机电路图（纯散件自己组装的第一个学生随身听应该是92年前后吧）耗电很大
16，78xx开关型稳压电源的应用

zzm530919

好资料，谢谢楼主无私奉献

衡水家维

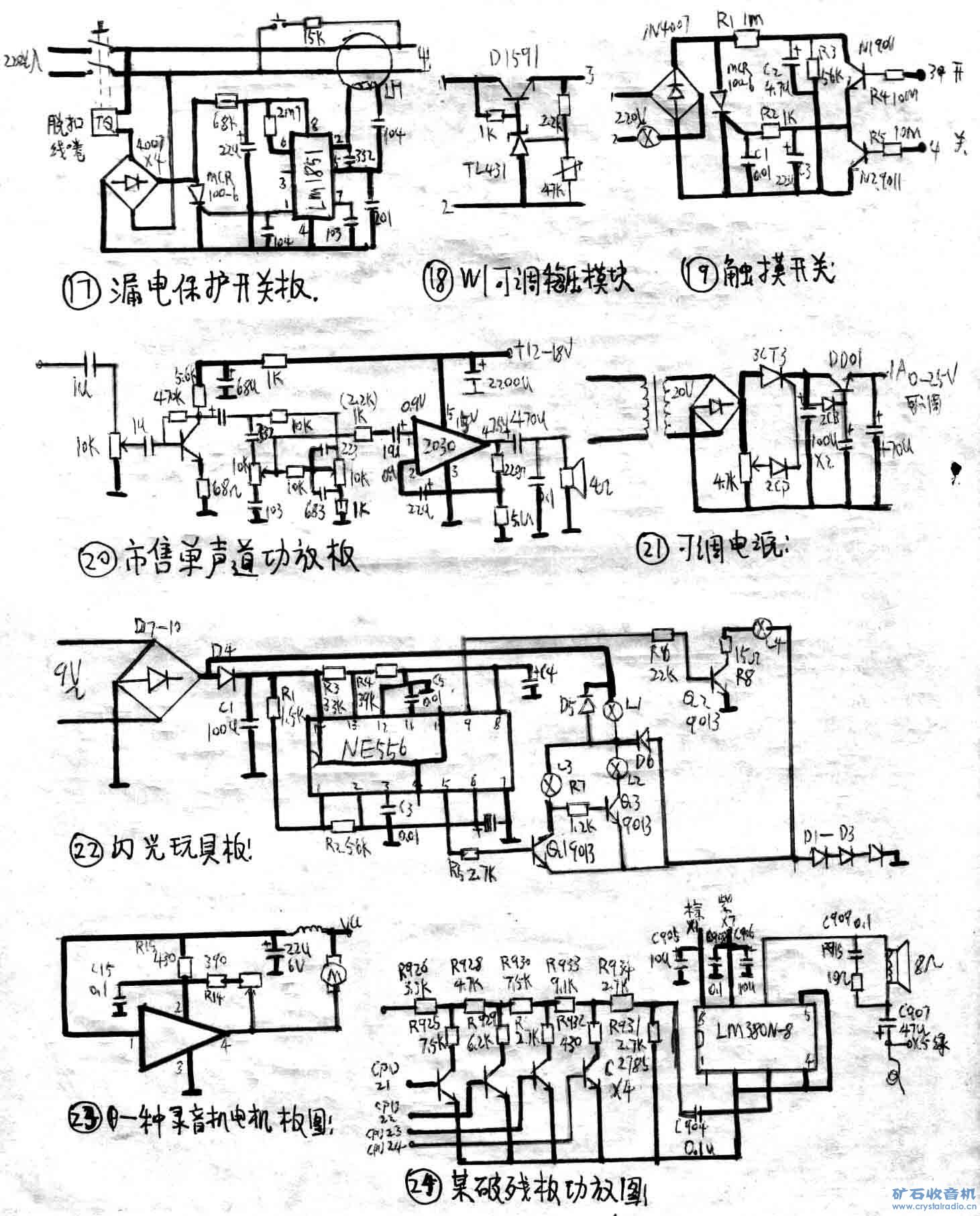

17，漏电开关板，购自广东中山达华电子
18，W1可调电源模块，东明电子提供
19，触摸开关，东明电子提供
20，市售单声道带音调2030功放
21，可调电源，（这个可能是抄的北电报，不敢贪天之功）
22，闪光玩具板，上有3个小灯交替闪烁
23，实际剖析稳速电机板一块
24，某残板的LM380功放部分图，购自长汀

衡水家维

一张纸只画了一个图
语音音乐板

衡水家维

28，床头电话板
29.，全新电镀电解控制板（可能是，该板拆了一块，另外3块已经在论坛出掉了

[ 本帖最后由 衡水家维 于 2010-5-6 13:33 编辑 ]

衡水家维

28，应急灯逆变板
29，声控双工对讲机板（目前还有3块）互相之间都能通信，就是没设备无法调拉远
30，遥控接收解调板，剖析出来但不会用，板子现在还在，没舍得拆，长汀
31，鸟叫器含PCB
32，DWK-51b开关内部电路

[ 本帖最后由 衡水家维 于 2010-5-6 13:38 编辑 ]

衡水家维

谢谢花生准版， 希望大家帮忙顶一下，别一张里边图太多了打开慢

衡水家维

33，一种砖头的板子，购自东明电子
34，对讲门铃图，给人修的，含PCB
35，电子管投影电视的伴音功放部分
36，稳压充电两用设备，购子长汀无线电，一直用到现在，取消充电，只留下升级后的稳压

衡水家维

37，对讲门铃，当年老娘的厂子顶账来的东西，电话式的，一直没用上，含PCB
38，LA4160放音机电路,这个也是当年邮购回来DIY的板子，
39，我们在铁路电气化技校上学时安平的一同学（班长），他们家就做这种射频遥控，当年曾剖析出电路来，后来只找到发射部分。
40，录音机电脑选曲板剖析
41，进口电源板，采用3块三端稳压的，好像也是长汀

没钞疯

谢谢衡版、收藏了！！！

衡水家维

42，HD100录像机的全消磁头组件
43，美耀牌录音机的交流偏抹，抹音部分
44，电子滤波的随身听电源适配器
45，ST-2照度计
46，电平灯指示器
47，熊猫录音机的卡拉OK部分。
48，HY-1生日快乐芯片
49，黑白电子管投影电视的电压指示表
50，好像是汽车的转向灯继电器
51，EATON 随身听，带外响，给朋友修的
52，红外线接收头一种
53，HJGC-2充电器
54，手枪式电改锥充电器（该改锥购自东明电子）
