[实验] 三锗管中波收音机(调谐高放、再生、来复、推挽输出)

沙尘

不错！可惜没做完整，半成品……

fzh547611

楼主制作精良，足见DIY功底。
采用或去除前置推动级，各有利弊，去除可以减少这一级的失真量，但音量也会损失。
大面积接地印版，对手工焊接技术要求很高；这种精细的形式用在超高频，比如调频收音机的高频部分是最好的了，用在频率比较低的电路里，显得比较奢侈，另外各部分对地绝缘电阻，会不会减少，是否会有影响。
另外问一下楼主，东芝的锗低频小功率管2SB156A在性能上（或者使用感觉）与国产管比如3AX31有什么不同？

[ 本帖最后由 fzh547611 于 2010-1-22 09:48 编辑 ]

txzsxyl

小空气真漂亮，楼主的的印板更漂亮。别的我不会说，我不懂。

呜呼

原帖由 Julie 于 2010-1-21 21:37 发表
衷心感谢楼上几位大师的评价和指导!
集中起来,有下面几点想和大家进行探讨和商榷:
(1)关于省掉音频推动级的故事
原来实验搭焊的机子是有推动级的(用2SB187), 改成调谐式高放后, 可能是高放的增益变高了, 调好跟踪 ...

“。。。。。。强台喇叭发出的声音已有明显阻塞的现象。。。。。。”产生这个现象的原因，我估计是AGC作用太强，大信号令高放级的工作点下降的太多（集电极电流太小）所致。在检波二极管的负端与地之间接一个10K的电阻，大概就可以解决这个问题。

deepimpact

原帖由 Julie 于 2010-1-21 07:17 发表
上个周末, 一时高兴, 将经典的四锗管再生来复式机作了以下几点修改:
(1) 去掉原来的高频扼流圈(2.5mH), 增设一个输出回路的调谐线圈;
(2) 使用双联可变电容, 同步调谐输入回路和输出回路;
(3) 增设一个可外调的微 ...

有点看不懂啊，我觉得这电路就不是二极管检波而是三极管检波。另外有点疑问？你这个原理图和印版图感觉像从国外网站转载的而不是你本人的吧。板上的元件除了那个2AK外，好像都是国外的器件啊

Julie

(1)回复 16# dfym 的帖子: 谢谢! 大家万岁!
(2)回复 17# 沙尘 的帖子: 过两天有空做个简易机壳把它装进去,估计装入机壳后的声音会更好.
(3)回复 18# fzh547611 的帖子: 谢谢! 大面积接地印版, 腐蚀时省FeCl3, 我用Protel的10mil在NET GND整板填充, 线条对地的绝缘电阻不会有问题, 也许要考虑的是线条对地的分布电容, 不过这在中波影响应该不大, 个人感觉2SB156A在性能上比国产管的3AX31的稳定性好,我有几个老3AX31A/B,测试的结果Iceo都在 0.8 - 2mA 之间 (@Vce=7.2V) 且不稳定.
(4)回复 19# txzsxyl 的帖子: 谢谢! 大家漂亮!
(5)回复 20# 呜呼 的帖子: 谢谢! 您说的有道理, 从微安表上看, 无台时的二极管偏流是10uA, 调好后最强台的电流约是27uA(表的指示为+7uA位置,我将原表头的零点设在 -20uA处). 按照您的指导加了10k电阻, 声音稍小些但确实变好听了, 这时的电流约是20uA(表的指示在0uA位置,同上). 看来有必要适当调整一下检波后的RC时间常数和AGC量.
回复 21# deepimpact 的帖子: 原理图和印版图是我用PROTEL画的. 很难抄袭一块PCB可以配得上我的小空气双联啊.

deepimpact

除了那个2AK，怎么都是日本货呢？

deepimpact

你这个电路到底是二极管检波还是三极管检波啊？

呜呼

原帖由 deepimpact 于 2010-1-22 18:29 发表
你这个电路到底是二极管检波还是三极管检波啊？

我代楼主回答：本机是二极管（图中D1）检波。说是三极管检波的，原因是对检波电路根本不了解。二极管与三极管检波的原理与区别，详见：
http://www.crystalradio.cn/bbs/thread-101800-1-1.html

[ 本帖最后由 呜呼 于 2010-1-23 11:02 编辑 ]

Julie

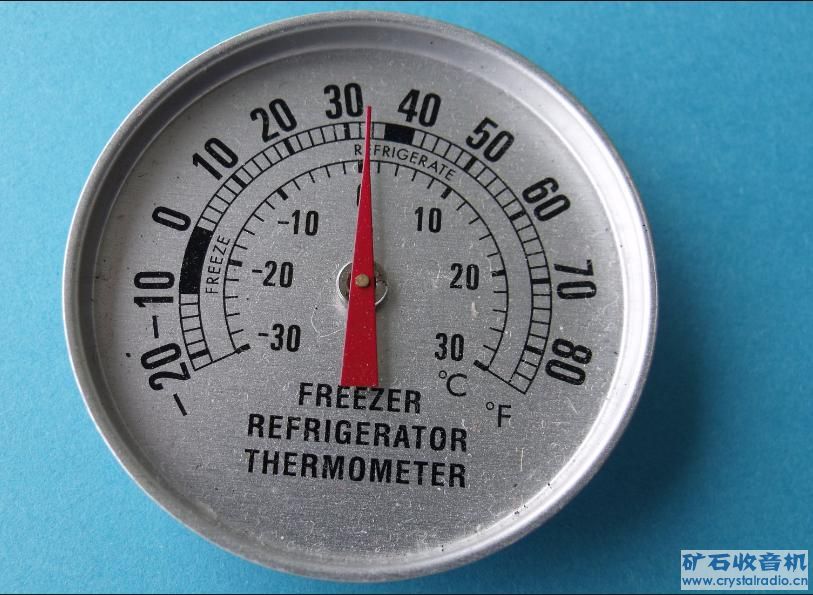

没有度盘吗???
有, 来了, 就用它改装.

csm1991

感兴趣，想试装一下

deepimpact

原帖由 呜呼 于 2010-1-22 19:34 发表

我代楼主回答：本机是二极管（图中D1）检波。说是三极管检波的，原因是对检波电路根本不了解。二极管与三极管检波的原理与区别，详见：
http://www.crystalradio.cn/bbs/thread-101800-1-1.html

呵呵，也许吧。这个图的画法特不习惯，可我觉得它就是三极管检波

deepimpact

原帖由 呜呼 于 2010-1-22 19:34 发表

我代楼主回答：本机是二极管（图中D1）检波。说是三极管检波的，原因是对检波电路根本不了解。二极管与三极管检波的原理与区别，详见：
http://www.crystalradio.cn/bbs/thread-101800-1-1.html

你能不能把工作流程给大家分析分析啊？

deepimpact

原帖由 呜呼 于 2010-1-22 19:34 发表

我代楼主回答：本机是二极管（图中D1）检波。说是三极管检波的，原因是对检波电路根本不了解。二极管与三极管检波的原理与区别，详见：
http://www.crystalradio.cn/bbs/thread-101800-1-1.html

你是真懂还是假懂啊？请你用事实耒说话，不要回避！你把你的分析说耒听听！也希望各路高手参与讨论，以便大家共同提高。我认为这个电路就是三极管检波，二极管D1只是给信号表提供工作电流的。大家怎么看啊？

沙尘

原帖由 deepimpact 于 2010-1-25 19:46 发表

你是真懂还是假懂啊？请你用事实耒说话，不要回避！你把你的分析说耒听听！也希望各路高手参与讨论，以便大家共同提高。我认为这个电路就是三极管检波，二极管D1只是给信号表提供工作电流的。大家怎么看啊？

这是一个来复放大电路，高频信号由T1放大，然后通过高频变压器L2的次级加在二极管D1（2AK50）完成检波，音频信号由C5送入VR1又加在T1上，C3除了给L1提供高频接地通路外，同时也是检波的滤波电容，控制VR1可使T1得到的音频信号由强到弱，完成音量控制功能，来复放大后的音频信号由高频变压器初级（此时相当于高频扼流圈）流出，进入音频变压器TF1初级，后面就不说了，你的明白？
