RC校正电路

qiuwei8375

在中华人民共和国第四机械工业部指导性技术文件 “中小功率音频变压器设计”SJ/1850-81一书中，详细介绍了接在输出变压器初级两端的RC校正电路的算法，当R=Ra, L/C=Ra^2时，（式中，Ra是输出变压器初级阻抗，L是输出变压器的漏感和音圈电感之和），输出变压器的初级呈阻性，其值=Ra，对改善输出变压器的频率响应很有好处。
我的问题是既然有那么大的好处，为什么在网上能找到的电子管功放电路中，都看不到所谓的RC校正电路呢？

daxian50

本来就是个简单的处理相移电路，到了你们这里却变得如此高深。无论你们如何想，如何绞尽脑汁计算，都不可能把负载变成一个任何状态都是的纯阻。这个电路只是保证电路不会形成正反馈而已，就这么简单。放大器如果只接固定的音箱，而又没有发生自激，这个电路完全可以不用。但是，你做个放大器要接不同的音箱，为了避免接某些负载会自激，加上这个电路是必要的，而且也并不是需要精确计算，多数情况下就是个经验数据套用。

汉江水

因为设置了大环负反馈，当无大环反馈或过浅，就需要在初级并RC串联频率失真娇正电路。

白居不易

五极管或集射四极管等高内阻功放管，在没有负反馈的情况下，才需要RC校正电路。

qiuwei8375

邓大人说，实践是检验真理的唯一标准，说得真不错。
今天上午分别用晶体管功放和电子管功放试验，声音的确用改善，特别是晶体管功放的声音改善最明显。晶体管功放输出变压器初级接的是20欧的电阻和0.47微法的电容，电子管6P1推挽输出变压器初级接的是10千欧电阻和0.47微法电容。

daxian50

茹贝尔电路。有多级负反馈的时候，常常使用来矫正相移，防止负反馈变成正反馈。

qiuwei8375

晶体管功放输出变压器初级接的是10欧电阻，上一贴误写为20欧。

qiuwei8375

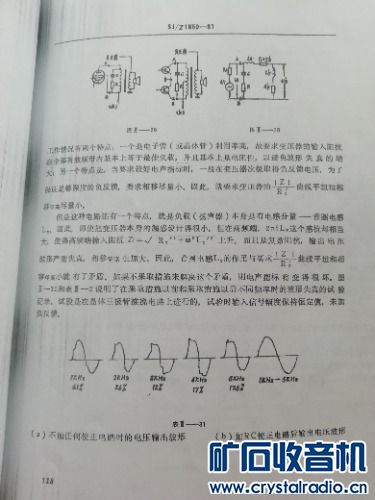

RC校正电路的有关章节

qiuwei8375

不好意思哈，不会发图，有一张图倒了，哪位仁兄帮一下忙，把他扶正过来。

qiuwei8375

像上面书中说的那样，加了RC校正电路之后，输出变压器的初级阻抗在音频高端仍然近似于阻性，没有相移，如果是这样，那么无论功放是否加有大环路负反馈，都是有好处的。

29BBY

学习了！资料很不错，就是图片太糊了

29BBY

音圈的电感如何测量？

qiuwei8375

这也是自己感到困惑的地方。

BIAN新文

资料很不错，但是有点棘手。没有测量工具啊

daxian50

29BBY 发表于 2021-2-28 12:33
音圈的电感如何测量？

在电路中串个无感电阻，间接测量啊。很多物理量都不是直接测量的。

于海旺

         大家知道,由于变压器中不可避免的漏感的存在,和自感不可能无限大,这就使它在高频、低频、中频时的阻抗不一样。也就是说一般只在中音频段阻抗是匹配的,而在高、低频段都是不匹配的。这就是失真加大的一个原因。在高频端输出变压器(包括扬声器)将呈感性。为此,常并联一个与变压器支路成共轭阻抗的网络。使电子管的负荷呈电阻性。由于变压器支路在高频端呈现的为一电阻和电感的串联网络,故与之共轭的是电容与电阻的串联网络。其中R的大小等于变压器支路中的
等效电阻。R一般等于1~2倍的输出管最佳负载,故常用5~10K。电容C常用0.005~0.05μF为了简单起见一般将R省略,只接C。
