闲着抄了快板

枫丹白露 · 发表于 2016-11-20 00:20:47

本帖最后由枫丹白露于 2016-11-20 01:38 编辑

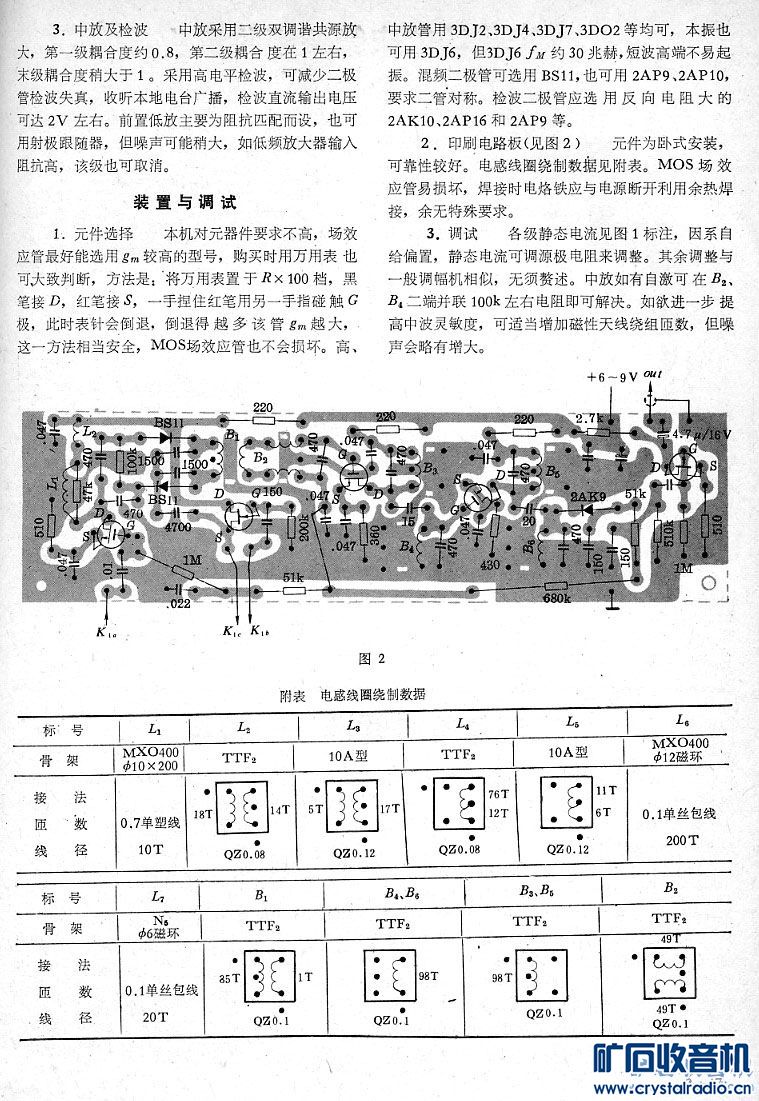

以前想弄没有时间，这段时间休息，抄了块场效应管收音机板，中周丝印不是全都对的，要对一下源图纸

枫丹白露 · 发表于 2016-11-20 01:13:56

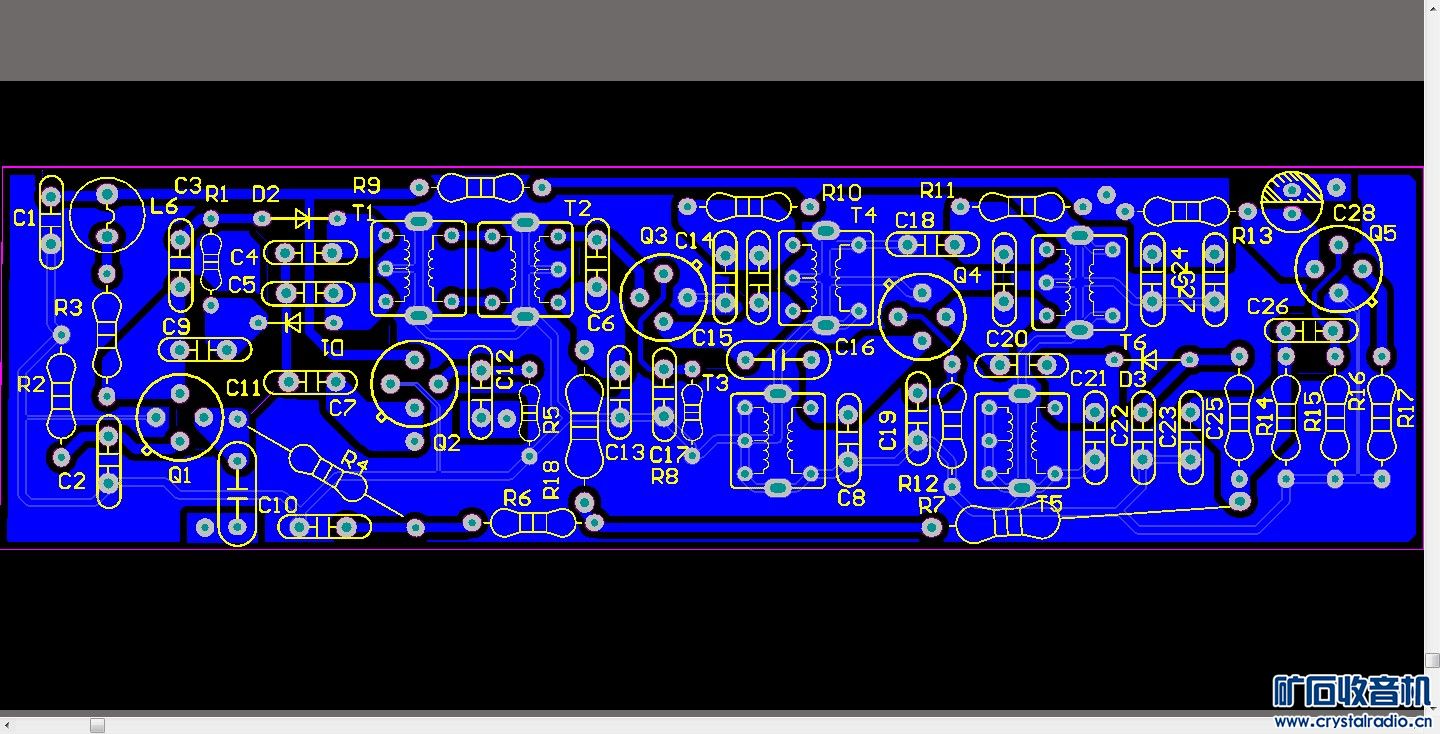

CAD套板，我是按照中周尺寸套板的，只套了边框和焊盘，板子尺寸可能有偏差，整体相似度90%，不敢打包票都对，喜欢的自己用源文件改，

6a2j · 发表于 2016-11-20 01:39:44

有相关设备真好，我都是用最原始的方法：纸质书+半透明纸+复写纸。

高清仁 · 发表于 2016-11-21 10:09:00

楼主好人，多谢了。

Booooby · 发表于 2016-11-21 11:39:03

这个必须大赞！

其实，还差一个板子，L1-L7的板子。

楼主可否也一并设计一下？

枫丹白露 · 发表于 2016-11-21 16:30:36

没有10a型的中周尺寸，

枫丹白露 · 发表于 2016-11-21 16:30:50

Booooby 发表于 2016-11-21 11:39
这个必须大赞！

其实，还差一个板子，L1-L7的板子。

没有10a型的中周尺寸，

Booooby · 发表于 2016-11-21 19:46:39

对，10A和TTF-2的引脚焊盘尺寸是一样的，只是它们的骨架和磁芯不同。

wjx591010 · 发表于 2016-11-21 20:31:11

如要仿制，输入与振荡线圈直接用红灯711一3的，垫整双连用365p，而且Q值高

yangcheng84 · 发表于 2016-11-21 20:33:58

6a2j 发表于 2016-11-20 01:39
有相关设备真好，我都是用最原始的方法：纸质书+半透明纸+复写纸。

只要一台电脑就可以了.制版图

bobi2008 · 发表于 2016-11-21 20:52:04

楼主用什么软件画PCB

6a2j · 发表于 2016-11-21 21:18:50

yangcheng84 发表于 2016-11-21 20:33
只要一台电脑就可以了.制版图

谢谢，电脑有，软件不会，没打印机，只好这么着了。

枫丹白露 · 发表于 2016-11-22 04:25:19

bobi2008 发表于 2016-11-21 20:52
楼主用什么软件画PCB

cad套板，ad9描图

枫丹白露 · 发表于 2016-11-22 04:27:27

Booooby 发表于 2016-11-21 11:39
这个必须大赞！

其实，还差一个板子，L1-L7的板子。

不搞了，要上班了，没那么多时间

Booooby · 发表于 2016-11-22 08:16:41

好吧，空了再说
