音响侠客行四十一：功放第一管：10号(改良管801)

第尾才子

音响侠客行四十一：功放第一管：10号(改良管801)

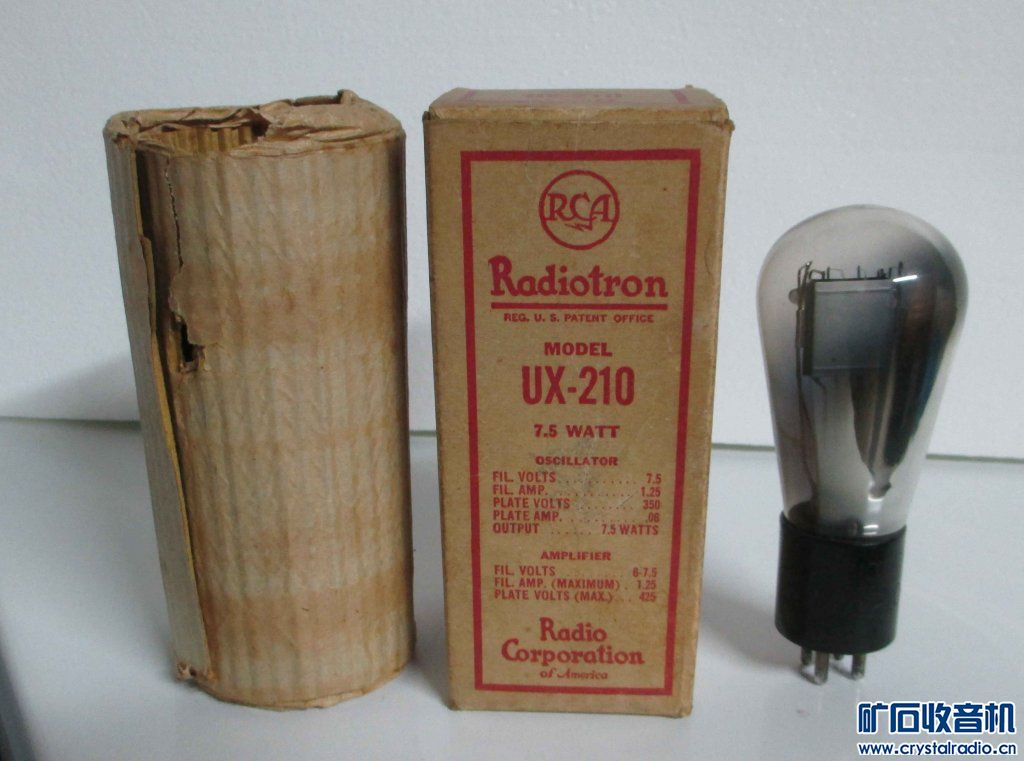

二十世纪的二十年代是一个科学技术日新月异。电子管刚刚发明，世界进入了一个讯息迅即互通的时代。从1921年，RCA公司的UV202，UV203，204大功率电子管相继问世，加上1918年问世的WE VT2功率管。无线电波已经可以穿越千英里。电气化扩音机和公众广播系统也已可传送相当大的功率。在1924年，RCA开发了UV210功率管。210一经问世刻大受无线电爱好者的青睐。当时各大电子公司也都推出它们自己的10号: 德弗里斯特推出D410，沙尔文公司的SX-210，CUNNINGHAM的CX-310等等。RCA在1940年的出产改为801及801a。





210电子管和当时其它的功率管比较，最大的特点是性能价格比很高。当时应用最广泛的功率管是RCA的202，202的灯丝耗电比较210大很多，210却可以工作到更高的屏极电压下，工作效率高很多，功率也比较大。当时西电公司的VT2电子管采用长寿命的设计，性能优良。可是和210比较，不仅功率不够大，电压也低很多，价格又非常昂贵。所以，210的面世让这些电子管在业余无线电爱好者之中迅速失落。不久就没有多少人应用它们了。

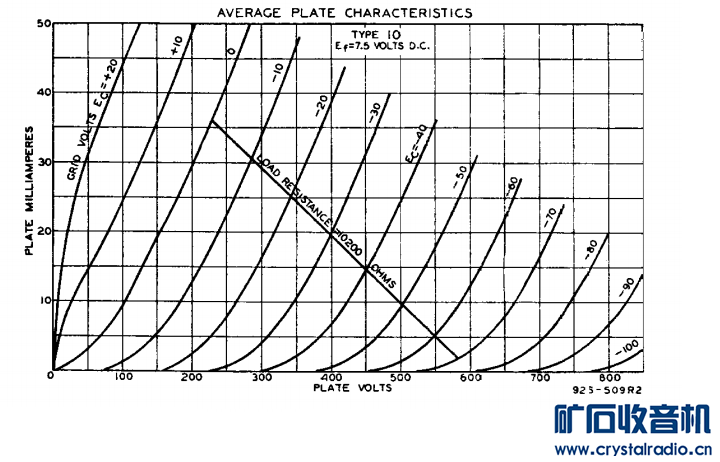

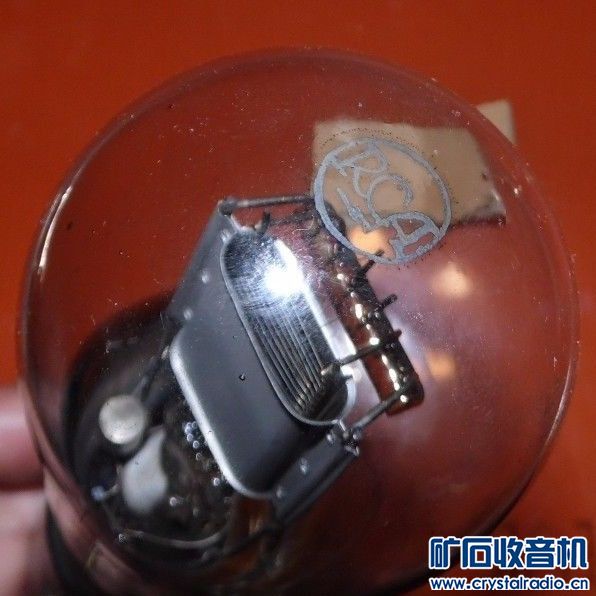

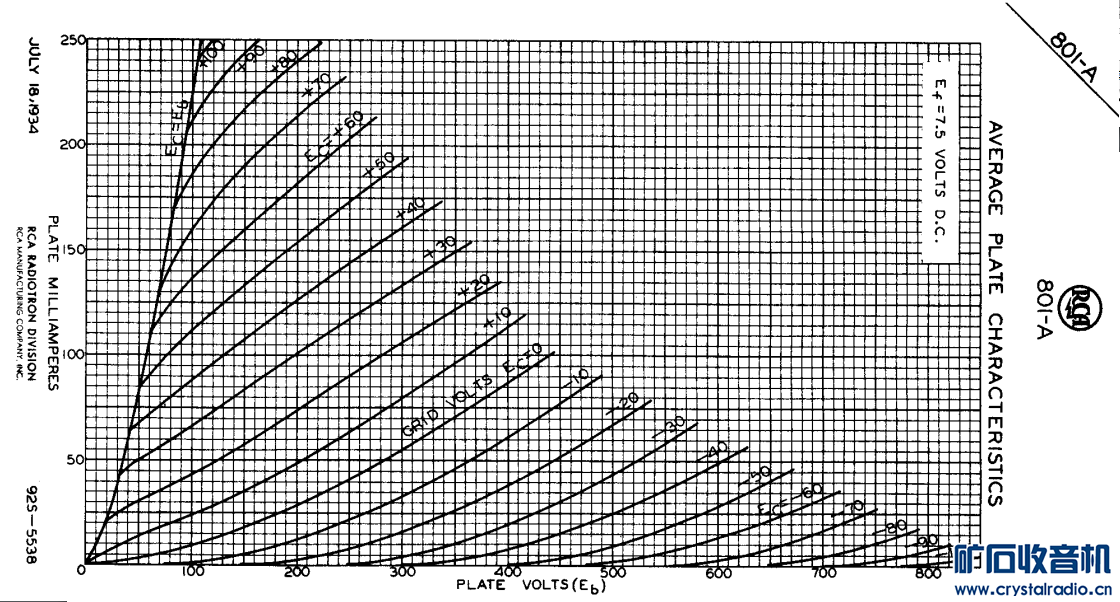

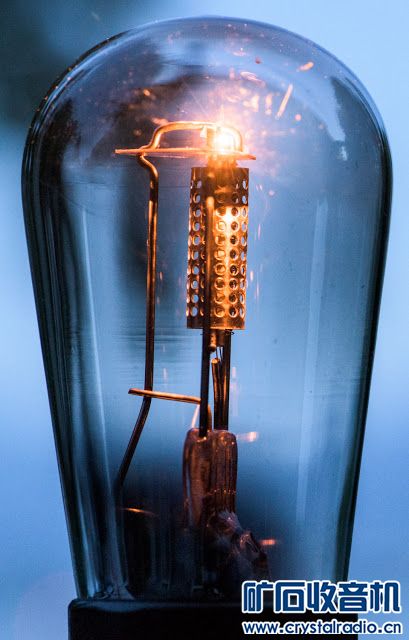

用现代的目光来看待20年代的古董电子管，其设计结构上的一些局限造就了一些令我们感到不可思议。当时的10号采用的是玻璃柱支架固定电极、粗糙的涂敷石墨镍屏极、M型的灯丝用吊钩悬挂、夹片芯柱电极固定。就是这样简单的构造，竟然让10号成为一个“超级”功率管。

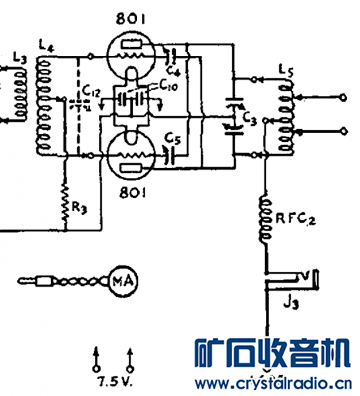

常常可以见到有许多的业余爱好者在设计自己的发射机时候，对于工作在丙类电报状态下的RCA UX210供电电压达到750伏特、一对UX-210并联在40米波段输出100瓦特、在20米波段输出90瓦特功率，据一些数据记载，当控制屏极电流不超过75毫安情况下，允许丙类电报工作屏极电源电压达到900伏特！这在今天是要用807这样的电子管也不容易达到的成绩，如果是6P3P在如此高电压下工作，不仅全是紫光，管内肯定要打火，必须要改为油浸铁管 。而且当时的管屏极的商品镍经过提前烧氢工艺，用大散热片，器材玻璃经过小心的退火并且长时间老化。有些用了几十年的10号管仍然老当益壮。

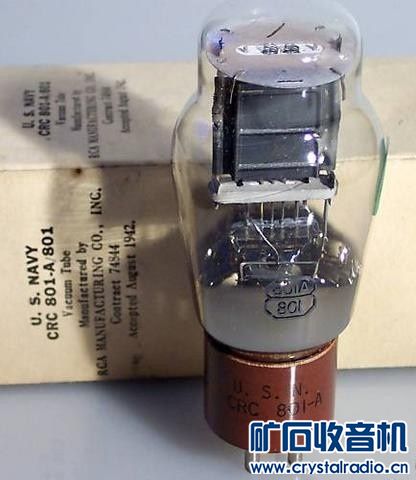

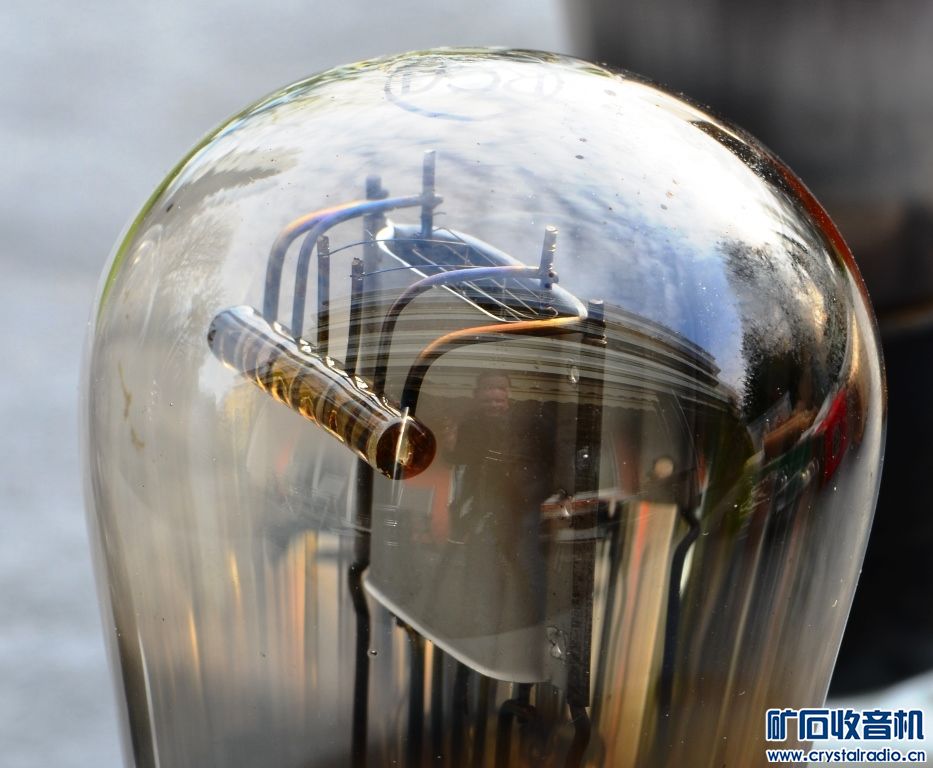

10的被开发出来以后，RCA公司把它命名为801，编入自己的发射管序列。同时，在801上，改进了结构。采用ST管壳、陶瓷支架、增加了屏极厚度、用弹簧来悬挂灯丝。让801这个管子更加像一个专用的发射管。直到二战以后，都有人继续使用这个管子发射，或许今天听到的CW讯号仍有一些是由现在仍然使用的这种老管子、老设备发出的。



随着发展，一些人用它作为甲类低频功率放大，做低频放大可以得到接近2瓦特的功率。不过因为是三极管，失真可以比较小。如果喇叭的灵敏度高并且耳朵的灵敏度也高，听音乐相信是非常合适的。不过如果用UX210做乙类推挽功率放大，效果绝对令人称奇！比如UX210在屏极电压600伏特，栅极负电压75伏特，使用P-P阻抗10千欧的输出变压器情况下，可以轻松达到45瓦特的输出功率，和6P3P甲乙2类推挽放大的功率相近。



如果将屏极电压达到750伏特，栅极负电压90伏特，管子换为后来的改良管801，使用P-P阻抗12千欧的输出变压器，更可以输出达到60瓦特的功率，面对现在的KT66、EL34甲乙一类推挽机，丝毫没有任何逊色之处。

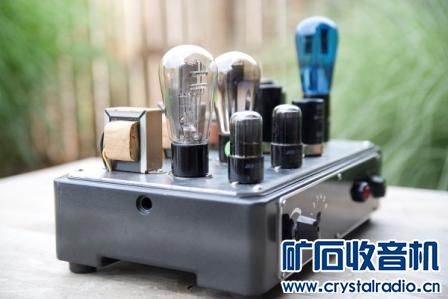

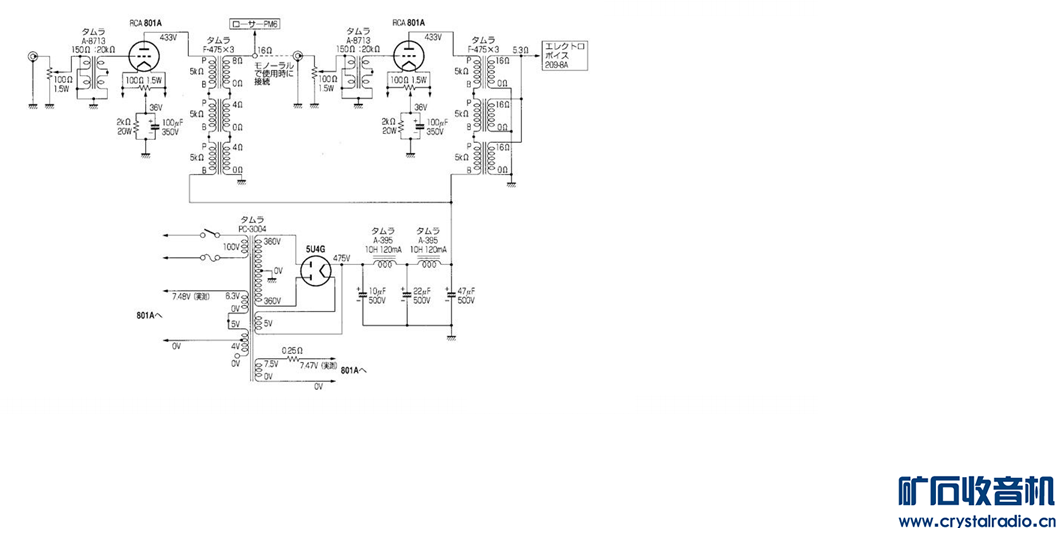

下图是牛推两声道功放:
